VDV™ PRO Tester Instructions
Warning!
Do not attach to energized cables. The VDV Pro may be damaged.
Caution!
Inspect plugs for proper termination before inserting into the VDV Pro.
Minimum cable length for testing split pair condition is 3 feet.

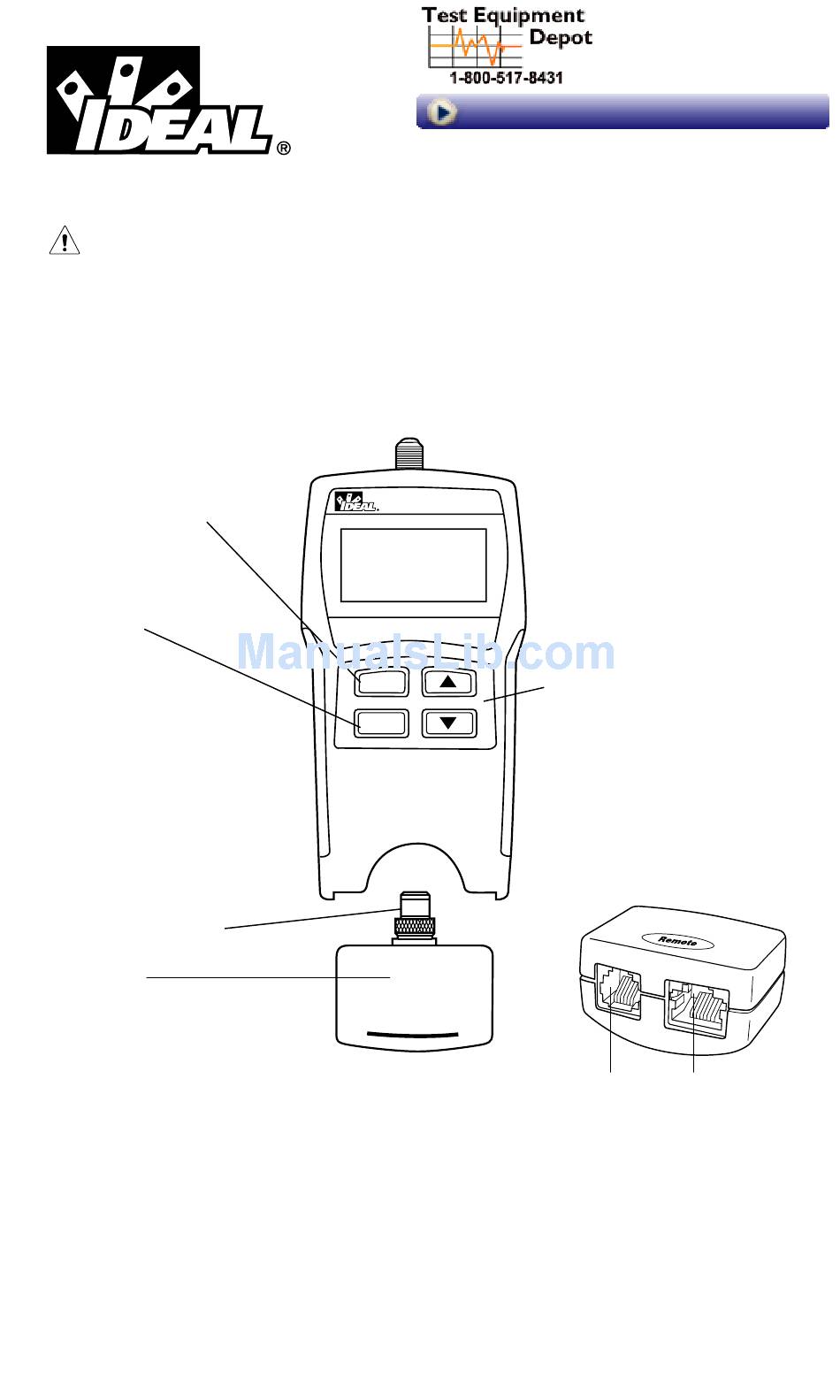

VDV Pro Key Functions
Six modes of operation
• Cable Test
• Tone
• Hub Blink
• Coax
• Length
• Setup Mode
Press SEL to:
• Turn on back
light (hold 2 sec)
• Execute current displayed mode
• Start new test cycle
• Select one of four tones
• Change pair being measured
for length
• Change user selectable options
- Beep On/Off
- Unshielded or Shielded Cable
- Units: Feet or Meters
- Split pair on/off
COAX TEST TERMINATOR
REMOTE UNIT
Squeeze remote at finger grip
openings in main unit to
remove. Use same connector
on remote as on main unit.
FEATURES
• Larger back-lighted LCD screen for better test results readability
• Toggle ON/OFF option of lighted display for battery power savings (Hold SEL for 2 seconds)
• Blinks HUBS to assure connected configurations
• Increased voice testing capability detects RJ-11 (1,2 and 3 pair)
• Voice test also shows Normal and Reserve for pins 1 through 6
• Length measurement is shown during initial test results for convenience and time savings
• Eight twisted pair remotes have both RJ-45 and RJ-11 jacks for longer life and increase testing capabilities
• Tone option for pins land 8 for cables connected to hub or switch
Visit us at www.TestEquipmentDepot.com
VDV PRO
Voice Data Video Cable Tester
MODE
SEL
1
Remote
99 Washington Street
Melrose, MA 02176
Phone 781-665-1400
Toll Free 1-800-517-8431
Arrow Keys
• To change length constant
(see chart for required parameters)
• To change pair or pin selection for
tone
• To scroll through setup selectable
options
REMOTE UNIT (Front view)
VOICE
DaTa
Advertisement
Table of Contents
Related Manuals for IDEAL VDV PRO 33-771
Summary of Contents for IDEAL VDV PRO 33-771
- Page 1 99 Washington Street Melrose, MA 02176 Phone 781-665-1400 Toll Free 1-800-517-8431 Visit us at www.TestEquipmentDepot.com VDV™ PRO Tester Instructions Warning! Do not attach to energized cables. The VDV Pro may be damaged. Caution! Inspect plugs for proper termination before inserting into the VDV Pro. Minimum cable length for testing split pair condition is 3 feet.
- Page 2 • Two line by 16 character full alphanumeric LCD with icons for clear results DESCRIPTION • Tests for shield continuity, shorts, opens, miswires, reversals and split pairs with remote connected The VDV Pro can be powered on by pressing any of the four buttons. VDV Pro powers off automatically •...
-
Page 3: Voltage Protection
To Test Installed Cable (Horizontal, in-wall cabling) Tone – The tone mode generates four different tones for use with tone tracers on all pairs, a selected 1) Attach remote(s) to far end of cabling with supplied jumper cable(s). pair or a selected pin. The SEL button selects one of the four tone sounds provided. The up and 2) Attach the main unit to patch panel with supplied jumper cable. -
Page 4: Specifications
Miswire – Single or multiple conductors are not connected to the same pins at both ends of the cable. 3) Connect cable to be traced to main unit. For best signal, do not connect remote. Due to the With a remote attached, the wire map shows the pin numbers from display line 1 (main) to display line 2 canceling effect of twisted pairs, the strongest signal is obtained by having one wire of a pair carry (remote). - Page 5 • Opción de tonos para pines 1 y 8 para cables conectados al concentrador o switch. • Pantalla LCD de dos líneas de 16 caracteres alfanuméricos completos con iconos para obtener resultados claros • Prueba si hay continuidad de blindaje, cortocircuitos, interrupciones, conexiones defectuosas, inversiones y pares separados con unidad a distancia conectada •...
-
Page 6: Instrucciones De Empleo
DESCRIPCIÓN Parámetros típicos del cable Parámetros típicos del cable El VDV Pro puede encenderse presionando cualquiera de los cuatro botones. VDV Pro se apaga Cable pF/pie pF/mt Cable pF/pie pF/mt automáticamente tras 20 minutos de pruebas continuas de un solo cable. Al desconectar el cable, Datos CAT3 19.0... - Page 7 1) Conecte un extremo del cable puente suministrado al jack principal del probador y el otro extremo Constante de longitud desconocida a un enchufe de la pared o jack del panel de conmutación que se vaya a probar. Si la “constante de longitud” es desconocida para un cierto cable, se puede usar una longitud conocida 2) Encienda la unidad pulsando cualquier botón.
-
Page 8: Especificaciones
ESPECIFICACIONES Par separado – Se produce un par separado cuando un cable está terminado uniformemente en ambos Medioambientales: extremos, pero en orden equivocado. Los cables de par retorcido están formados típicamente por ocho Temperatura de operación: 0 a 50°C (32 a 122°F) cables retorcidos juntos en 4 pares. -
Page 9: Caractéristiques
• Option de tonalité pour les broches 1 et 9 des câbles connectés à un concentrateur ou un interrupteur • Afficheur à cristaux liquides sur deux lignes de 16 caractères alphanumériques avec icônes pour la clarté des résultats • Essais de continuité de blindage, courts-circuits, circuits ouverts, mauvais raccordements, inversions et paires séparées avec téléconnexion •... -
Page 10: Protection Contre La Surtension
DESCRIPTIF Remarque: Si l’extrémité éloignée du câble est raccordée à un appareil Network (Hub, Switch, etc.) le Il suffit d’appuyer sur l’un quelconque des quatre boutons pour activer le VDV Pro. Le VDV Pro se VDV Pro affiche « Network ?? ». désactive automatiquement au bout de 20 minutes d’essai continu sur un seul câble. - Page 11 Remarque: Vérifier que le mode Set-up est bien défini suivant le cas, pour les câbles non blindés ou Remarque: En cas de défaut détecté sur une paire sélectionnée, le défaut remplace la mesure de lon- pour les câbles blindés (l’option câbles non blindés est définie par défaut). En cas d’utilisation de la gueur sur l’afficheur à...
-
Page 12: Spécifications
SPÉCIFICATIONS Split Pair (paire séparée) – Une paire est séparée lorsqu’un câble est convenablement connecté Environnement: aux deux extrémités mais dans le mauvais ordre. De façon caractéristique, les câbles à paires torsadées Température de service: 0 à 50°C (32 à 122°F) se composent de huit fils torsadés ensemble pour former 4 paires Ces 4 paires sont désignées en tant Température de stockage: -10 à... - Page 13 • Berechnung der Kabellänge in Meter/Fuß auf Basis der Kapazitätskonstante. • Längenmessungen von UTP und SF/FTP mit und ohne angeschlossenem Remote • Coax-Plan mit bis zu acht Coax-Remotes • Tongenerator sendet vier unterschiedliche Signale über alle Leiter, ein ausgewähltes Adernpaar oder Pin. •...
- Page 14 Zum Abschluss eines Tests werden der Verdrahtungsplan, die ID sowie eventuell vorhandene Tone – Im Tongenerator-Modus können an allen Adernpaaren, an einem ausgewählten Adernpaar oder Fehler angezeigt. an einem ausgewählten Pin vier unterschiedliche, von einem Kabelfinder lokalisierbare NF-Signale • In der oberen Zeile der Anzeige werden die Anschlüsse am Tester eingeblendet. erzeugt werden.
- Page 15 Testen eines Kabels von nur einem konfektionierten Ende aus – Für den PRETEST wird Unbekannte Längenkonstante kein Remote benötigt. Wenn die Längenkonstante eines Kabels nicht bekannt ist, können Sie diese anhand der Kabellänge 1) Schließen Sie ein Ende des zum Lieferumfang gehörenden Patchkabels an die Hauptbuchse (Main) bestimmen.
-
Page 16: Technische Daten
Fehlbeschaltung (Miswire) – Mindestens eine Ader ist an beiden Enden des Kabels an unter- TECHNISCHE DATEN schiedliche Pins angeschlossen. Bei angeschlossenem Remote zeigt der Verdrahtungsplan die Pin- Abmessungen/Gewicht Nummern der Display-Zeile 1 (Tester) zur Display-Zeile 2 (Remote). Bei vertauschten Adern (Reverse Abmessungen: 14.
