Summary of Contents for Dovre 2175CBS3

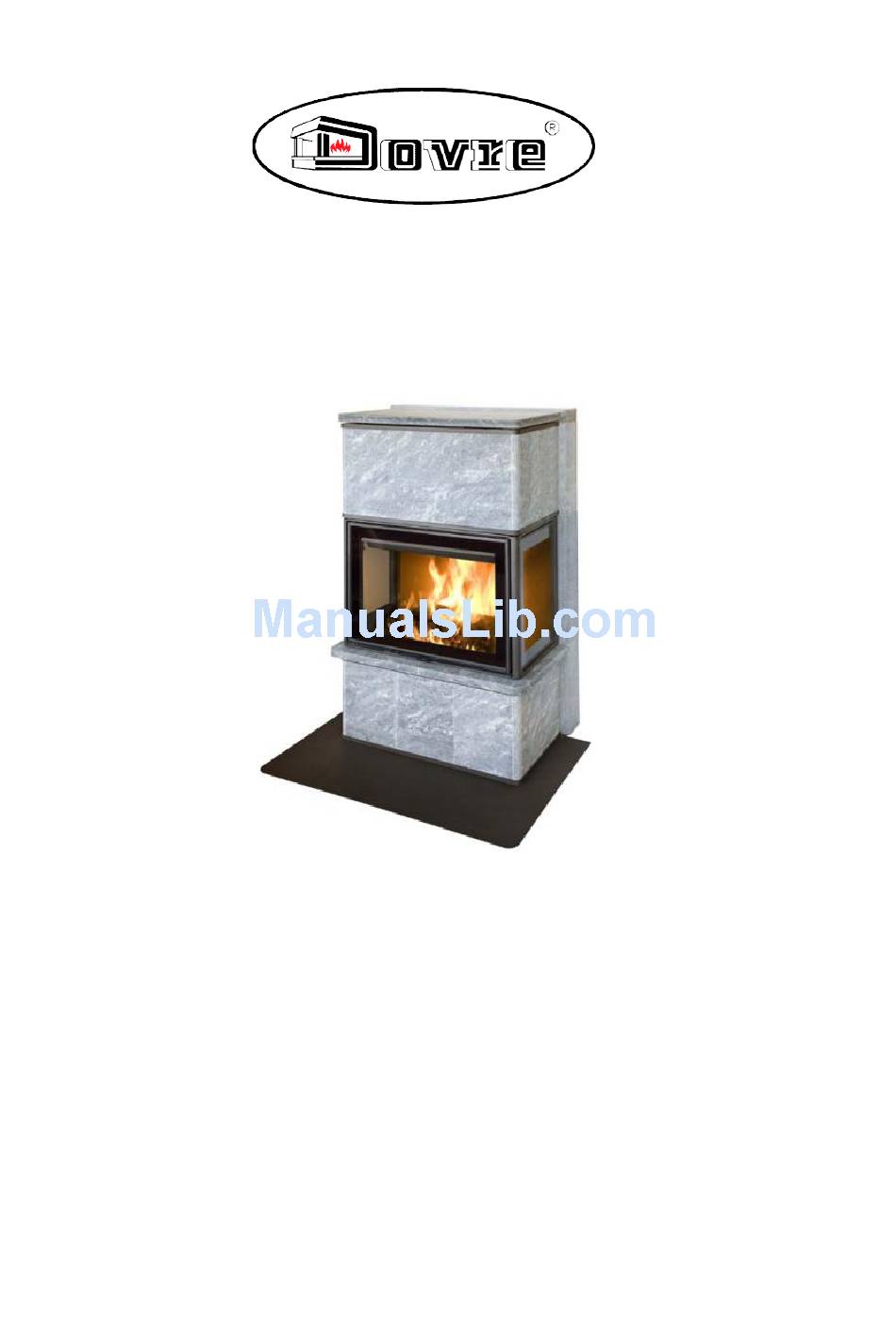

- Page 1 Speksteen ommanteling voor 2175CBS3 Soapstone casing for 2175CBS3 MONTAGEVOORSCHRIFTEN ASSEMBLY INSTRUCTIONS...
- Page 2 Montagehandleiding Voor de plaatsing en de werking van de 2175CBS3 verwijzen wij naar de “Installatievoorschriften en gebruiksaanwijzing 2175CBS3”. Toestel en ommanteling wegen samen 344 kg. Zorg ervoor dat de vloer voldoende draagkrachtig is.
- Page 3 Fig.9: plaats speeksteen 1(2x); deze worden aan de bovenkant op hun plaats gehouden door beugels c (4x). De beugels passen in de spekstenen en door rugplaat 24. Fig.10: plaats speksteen 6(2x). Voorzie spekstenen 7, 8 en 9(2x) ieder van 2 nylon pluggen ø5x20. Monteer spekstenen 7, 8 en 9(2x) op bevestigingsring 20;...
-
Page 4: Assembly Manual
Assembly manual Please refer to the ‘Installation instructions and manual for 2175CBS3’ for the installation and operation of the 2175CBS3. Together, the device and casing weight 344 kg. Make sure that the floor has sufficient load-bearing capacity. Step-by-step assembly Assembling the soapstone casing is simple as long as you follow the instructions exactly. - Page 5 Fig.10: soapstones 6 (2x) can be put into place. Put nylon plugs in soapstones 6, 8 and 9 (2x). Each soapstone should contain 2 plugs. Now soapstones 7, 8 and 9 (2x) can be put into place; mount them with 4.2x15 crosshead screws (8x). Fig.11: use braces c (4x) to connect soapstone 6 (2x) to back plate 24.
-
Page 6: Exploded View
Exploded view 03.27680.000... - Page 7 Stuklijst – Bill of materials Artikel: Artikel: 03.40982.0 03. 40987.0 115x349x50mm 50x368x30mm Artikel: Artikel: 03.40981.0 03. 40988.0 184x316x30mm 70x385x30mm Artikel: Artikel: 03.40986.0 03. 40989.0 184x316x30mm 70x385x30mm Artikel: Artikel: 03. 40993.0 03. 40980.0 233x316x30mm 115x359x50mm Artikel: Artikel: 03. 40991.0 03. 40983.0 234x316x30mm 184x356x30mm Artikel:...
- Page 8 Artikel: 03. 40992.0 233x356x30mm Artikel: 03. 40977.0 Afmetingen: 770x115x50 Artikel: Vloerplaat Artikel: 03. 40990.0 Floor plate 03.49697.1 Bodemplaat Artikel: 234x356x30mm mantel 02.09215.1 Base plate Steun Artikel: Support plate 03.66160.0 Bevestigingsring Artikel: Brace 02.55434.1 Bevestigingsring Artikel: Brace 02.55435.1 Bevestigingsring Artikel: Brace 02.55436.1 Hitteschild Artikel:...
- Page 9 Voorbereiding – Preparation 03.27680.000...
- Page 10 Montage stap voor stap – Step-by-step assembly 03.27680.000...
- Page 11 03.27680.000...
- Page 12 03.27680.000...
- Page 13 03.27680.000...
- Page 14 Bemating – Dimensions 03.27680.000...
- Page 15 In the frame of continuous product improvement, specifications of the delivered product may differ from the content of this booklet, without further notice. DOVRE N.V. Tel : +32 (0) 14 65 91 91 Nijverheidsstraat 18 Fax : +32 (0) 14 65 90 09 B-2381 Weelde E-mail : info@dovre.be 03.27680.000...
