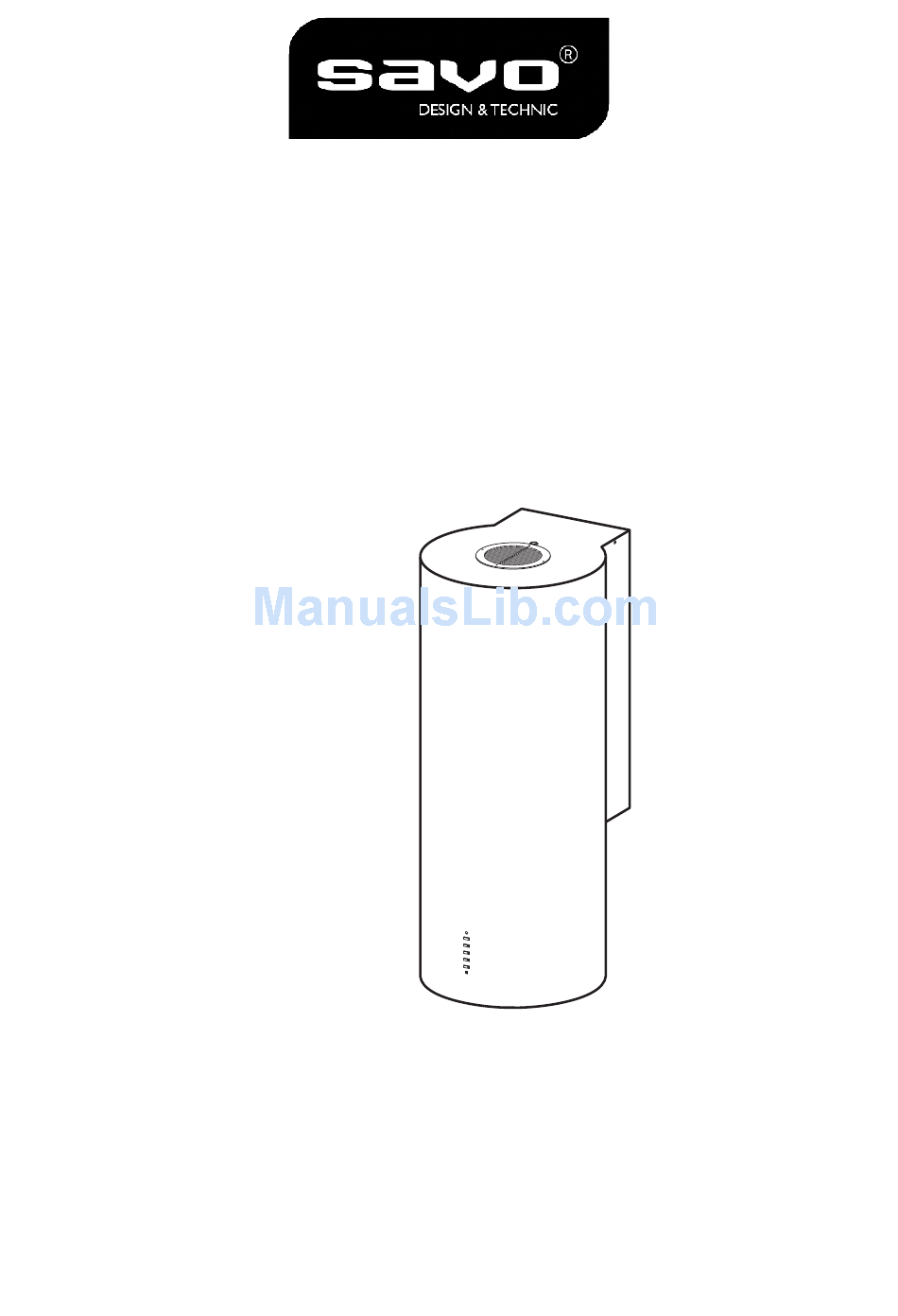

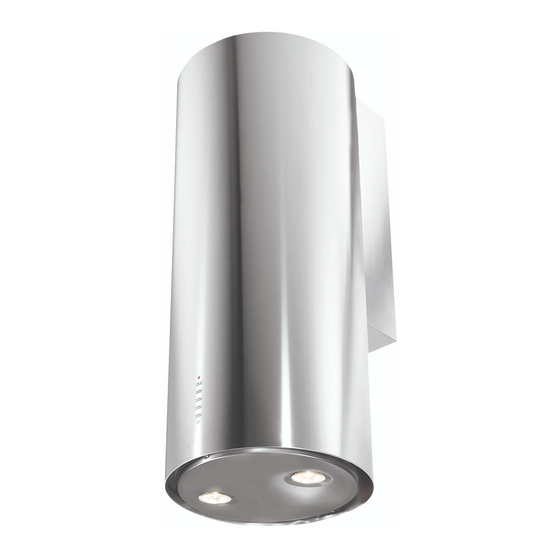

- Page 1 C-7804-S C-7804-W Instructions Manual Käyttöohje...
-
Page 2: Table Of Contents
INDEX RECOMMENDATIONS AND SUGGESTIONS ........................3 CHARACTERISTICS ................................4 INSTALLATION ..................................5 USE ......................................9 MAINTENANCE ................................... 10 SISÄLTÖ OHJEET JA SUOSITUKSET ............................... 12 MITAT JA OSAT .................................. 13 ASENNUS .................................... 14 KÄYTTÖ ....................................18 HUOLTO ....................................19... -
Page 3: Recommendations And Suggestions
RECOMMENDATIONS AND SUGGESTIONS The Instructions for Use apply to several versions of this appliance. Accordingly, you may find descriptions of individual features that do not apply to your specific appliance. INSTALLATION • The manufacturer will not be held liable for any damages resulting from incorrect or improper installation. -
Page 4: Characteristics
CHARACTERISTICS Dimensions Min. Min. 550mm 550mm Components Ref. Q.ty Product components Hood equipped with: Controls, Lights, Filters Hood support equipped with the Exhaust Group tube in PVC Directioned grid Air outlet reduction ø 120mm Reduction flange ø 150-120 mm Dumper Ref. -
Page 5: Installation
INSTALLATION Wall drilling and bracket fixing 100 100 When installing the hood in recycling version it has to be taken into consideration that space re- maining between the hood and the upper limit (ceiling or self) is at least 8-10 cm. On the wall, draw: •... - Page 6 Hood support mounting • Lean the hood support 3 against the wall making sure that holes in the hood support correspond to those in the wall. • Block the hood support to the wall using 4 12a (5 x 70) screws supplied with the hood.
- Page 7 ø 150 RECIRCULATION VERSION AIR OUTLET • Insert pvc pipe 7 provided onto the Hood Canopy Outlet. Hood body mounting Ducting version • In case the air outlet connection on the upper part of the hood has been chosen it will be necessary to remove the pre-cut piece.
- Page 8 ELECTRICAL CONNECTION • Connect the hood to the mains through a twopole switch having a contact gap of at least 3 mm. • Open the lighting unit by pulling on the notch. • Remove the filters one at a time by pushing them towards the back of the group and pulling down at the same time.
-
Page 9: Use
Control panel Button Function Turns the lights on/off at maximum strength. Fixed Turns the motor on/off at speed one. Fixed Turns the Motor on at speed two. Press and hold the button for approximately 3 seconds, with all the loads turned off (Motor and Lights), to turn the Activated Charcoal Filter alarm on. -
Page 10: Maintenance
MAINTENANCE REMOTE CONTROL (OPTIONAL) The appliance can be controlled using a remote control powered by a 1.5 V carbon-zinc alkaline batteries of the standard LR03- AAA type (not included). • Do not place the remote control near to heat sources. •... - Page 11 Activated Charcoal Filter (Recirculation Version) This cannot be washed or regenerated, and must be changed when led S1 starts to flash, or at least once every 4 months. The Alarm signal, if it has been activated, only appears when the Suction motor is turned on.
-
Page 12: Ohjeet Ja Suositukset
OHJEET JA SUOSITUKSET Nämä käyttöohjeet koskevat useita tuuletintyyppejä. On mahdollista, että teksti käsittelee yksityiskohtia, jotka eivät kuulu valitsemaanne tuulettimeen. ASENNUS • Valmistaja ei vastaa virheellisestä tai huolimattomasta asennuksesta aiheutuvista vahingoista • Pienin sallittu turvaetäisyys liesitason ja liesikuvun välillä on 650 mm (jotkut mallit voidaan asentaa alemmas, katso mittoja ja asennusta koskevia kappaleita). -
Page 13: Mitat Ja Osat
MITAT JA OSAT Mitat Min. Min. 550mm 550mm Osat Nro. Määrä Laitteen osa Tuuletin (ohjauspaneeli, valaistus, suotimet) Tuulettimen tukiosa (imuyksikkö) PVC-putki Ilmansuuntausritilä Ilmanpoistoputken muhvi (ø 120 mm) Supistuslaippa (ø 150-120 mm) Laippa ja venttiili Nro. Määrä Asennusosat Tappi ø 10 Ruuvi 5 x 70 Ruuvi M4 x 15 Ruuvi 2,9 x 9,5... -
Page 14: Asennus
ASENNUS Seinän poraus On suositeltavaa, että asennustoimenpiteitä on suorittamassa ainakin kaksi henkilöä, koska tehtävät ovat monimutkaisia. 100 100 Jos liesituuletin asennetaan suodatinversiona, on otettava huomioon, että liesituulettimen yläpuolelle, ylärajan (katon tai hyllyn) ja laitteen väliin, täytyy jäädä ainakin 8-10 cm tilaa. Merkitse seinälle: •... - Page 15 Tuulettimen tukiosan asennus • Aseta tuulettimen tukiosa 3 seinää vasten. Kohdista tukiosan reiät seinään porattuihin reikiin. • Kiinnitä tukiosa seinään neljällä mukana tulevalla ruuvilla 12a (5 x 70). • Ennen lopullista ruuvien kiristystä vaaita tukiosa. Kiristä ruuvit. Poistoilmaversiona toimivan tuulettimen liitos Yhdistä...
- Page 16 ø 150 ILMAN ULOSTULO KIERTOILMAVERSIOSSA • Asenna mukana tuleva muoviputki 7 tuulettimen ilman ulostuloaukkoon. Tuulettimen asennus Poistoilmaversio • Mikäli ilman ulostulo tuulettimesta tapahtuu sen yläpuolelta, on irrotettava osa ulostuloaukon päältä poistettava ennen tuulettimen asennusta. • Aseta tuuletin tukiosaan. Kiinnitä se sivuilta neljällä ruuvilla 12b.
- Page 17 Sähköliitäntä • Liitä liesituuletin sähköverkkoon asentaen kaksinapainen kytkin, jonka koskettimien väli on vähintään 3 mm. • Avaa valaistusryhmä painamalla kiinnitintä. • Poista suodatin työntämällä sitä ryhmän takaosaan päin ja vetämällä se alas. • Varmista, että virtajohdon liitin on oikein kiinnitetty imurin pistorasiaan.
-
Page 18: Käyttö
KÄYTTÖ Käyttöpaneeli Painike Merkkivalo Toiminto Sytyttää /sammuttaa valon suurimmalla kirkkaudella. Kiinteä Käynnistää/sammuttaa moottorin ensimmäisellä nopeudella. Kiinteä Käynnistää moottorin toisella nopeudella. Jos pidät painiketta painettuna noin 5 sekuntia kun kaikki toiminnot (moottori ja valo) on sammutettu, aktivoituu aktiivihiilisuodattimen hälytys ja vastaava merkkivalo vilkkuu kaksi kertaa. Se poistetaan käytöstä... -
Page 19: Huolto
HUOLTO KAUKOSÄÄDIN (LISÄVARUSTE) Laitetta voidaan ohjata kaukosäätimellä, jossa käytetään 1,5 voltin alkalisia sinkki-hiiliparistoja tyyppiä standardi LR03- AAA (ei kuulu toimitukseen). • Älä säilytä kaukosäädintä lämmönlähteiden läheisyydessä. • Älä jätä paristoja luontoon vaan heitä ne asianmukaiseen keräysastiaan. Metalliset rasvasuodattimet Ne voidaan pestä astianpesukoneessa. Ne täytyy pestä kun merkkivalo S1 syttyy tai vähintään 2 käyttökuukauden välein tai useammin, jos niitä... - Page 20 Aktiivihiilihajusuodatin (Suodatinversio) Suodatinta ei voi pestä eikä uudistaa, se täytyy vaihtaa kun merkkivalo S1 vilkkuu tai vähintään 4 kuukauden välein. Hälytys tapahtuu vain imumoottorin ollessa toiminnassa, jos hälytys on aktivoitu. Hälytyksen aktivoiminen • Liesituulettimien suodatinversiossa suodattimien täyttymisen hälytys täytyy aktivoida asennusvaiheessa tai myöhemmin.
