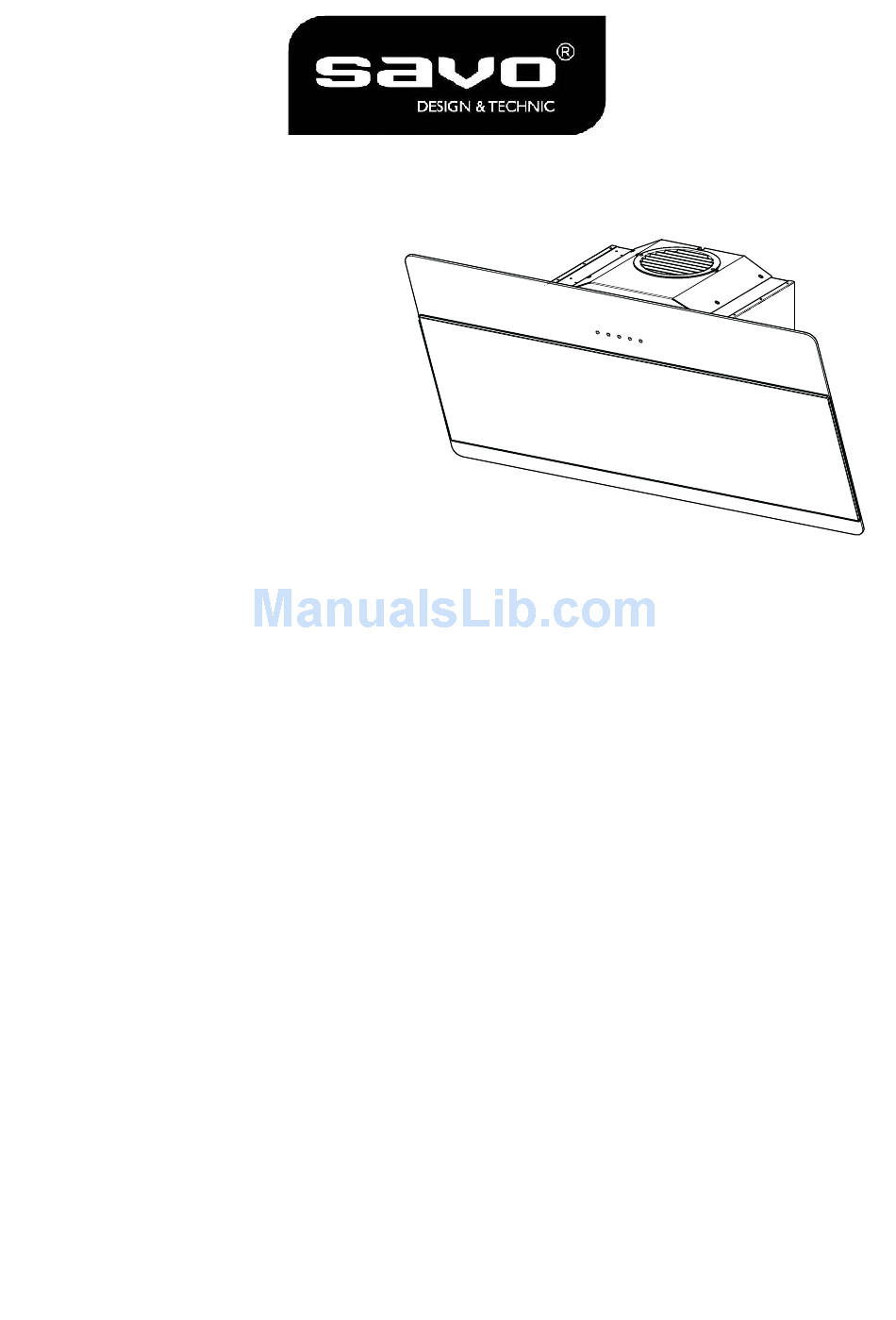

  • Page 1 C-6906 C-6908 Instructions Manual Käyttöohje...

  • Page 2: Table Of Contents

    INDEX RECOMMENDATIONS AND SUGGESTIONS ........................3 CHARACTERISTICS ................................4 INSTALLATION..................................6 USE ......................................9 MAINTENANCE ................................... 10 SISÄLTÖ OHJEET JA SUOSITUKSET ............................... 12 MITAT JA OSAT .................................. 13 ASENNUS .................................... 15 KÄYTTÖ ....................................18 HUOLTO ....................................19...

  • Page 3: Recommendations And Suggestions

    RECOMMENDATIONS AND SUGGESTIONS The Instructions for Use apply to several versions of this appliance. Accordingly, you may find descriptions of individual features that do not apply to your specific appliance. INSTALLATION • The manufacturer will not be held liable for any damages resulting from incorrect or improper installation.

  • Page 4: Characteristics

    CHARACTERISTICS Components 7.2.1 Ref. Q.ty Product Components Hood Body, complete with: Controls, Light, Blower, Filters Upper Section (optional) Lower Section (optional) Directional Air Outlet grille Flange (optional) Angle iron (optional) Filter cover Ref. Q.ty Installation Components 7.2.1 Upper Chimney Section Fixing Brackets (optional) Wall Plugs ( 4 optional ) Wall Plugs SB 12/10 Screws 4,2 x 44,4 ( 4 optional )
  • Page 5 Dimensions Min. Min. 500mm 500mm...

  • Page 6: Installation

    INSTALLATION Wall drilling and bracket fixing 1÷2 7.2.1 164 164 As a first step, proceed with the following drawings: • a vertical line up to the ceiling or up to the upper limit, at the centre of the area in which the hood is to be fitted;...
  • Page 7 Fitting the hood body • Open the doors/the door (See section Open Panels). • Remove the Metal grease filters using the handles provided. • Adjust the two screws Vr, in the brackets 11a, so that they are at the start of their travel. •...
  • Page 8 Recirculation Version Air Outlet To install the Recirculation Version of the hood, the optional Activated charcoal cartridge kit must be purchased. • Screw the filter cover onto the air outlet, using four screws 12c (2.9 x 12.5). • Fix the directional grille 8 on the recirculation air outlet using the 2 screws 12d (2,9 x 9,5) provided.

  • Page 9: Use

    Control panel Button Function Turns the Motor off. Turns the motor on at speed one Buttons T1+T2 are on. Turns the Motor on at speed two Buttons T1+T3 are on. Press and hold for 2 seconds to enable The respective buttons T1+ shutdown with a 30 minute delay (Mo- (T2 or T3 or T4) will flash.

  • Page 10: Maintenance

    MAINTENANCE Opening Panel • Open the Panel by pulling it. • The panel can be locked in any position. • Clean the outside with a damp cloth and neutral detergent. • Clean the inside using a damp cloth and neutral detergent; do not use wet cloths or sponges, or jets of water;...
  • Page 11 Activated charcoal filter (Recirculation version) These filters are not washable and cannot be regenerated, and must be replaced approximately every 4 months of operation, or more frequently with heavy usage. REPLACING THE ACTIVATED CHARCOAL FILTER • Open the comfort panels pulling them downwards. •...

  • Page 12: Ohjeet Ja Suositukset

    OHJEET JA SUOSITUKSET Nämä käyttöohjeet koskevat useita tuuletintyyppejä. On mahdollista, että teksti käsittelee yksityiskohtia, jotka eivät kuulu valitsemaanne tuulettimeen. ASENNUS • Valmistaja ei vastaa virheellisestä tai huolimattomasta asennuksesta aiheutuvista vahingoista • Pienin sallittu turvaetäisyys liesitason ja liesikuvun välillä on 650 mm (jotkut mallit voidaan asentaa alem- mas, katso mittoja ja asennusta koskevia kappaleita).

  • Page 13: Mitat Ja Osat

    MITAT JA OSAT Osat 7.2.1 Viite Lkm Tuotteen osat Liesituulettimen runko, johon kuuluu: Kytkimet, valo, tuuletusyksikkö, suodattimet Ylähormi (lisävaruste) Alahormi (lisävaruste) Ilman ulostulo ritilä Sovituslaippa ø 150-120 mm Kulmaosa (lisävaruste) Suodatuskansi Viite Lkm Asennuksen osat 7.2.1 Ylähormin kiinnitystuet (lisävaruste) Ruuvitulpat ( 4 lisävaruste) Ruuvitulpat SB 12/10 Ruuvit 4,2 x 44,4 ( 4 lisävaruste) Ruuvit 2,9 x 6,5 ( 6 lisävaruste)
  • Page 14 Mitat Min. Min. 500mm 500mm 1 14...

  • Page 15: Asennus

    ASENNUS Seinän poraus ja tukien kiinnittäminen 1÷2 7.2.1 164 164 Merkitse seinälle: • pystysuora viiva kattoon tai ylärajaan saakka liesituulettimen asennusalueen keskikohdalle, • vaakasuora viiva vähintään 788 mm keittotason yläpuolelle. • Merkitse vaakasuoralle viivalle piste (1), 164 mm pystysuoran viitelinjan oikealle puolelle. •...
  • Page 16 Liesituulettimen rungon kokoaminen • Avaa ovi/ovet (Katso kappaletta paneelien avaaminen). • Poista rasvasuodattimet kahvojen avulla. • Säädä kaksi ruuvia Vr tuessa 11a liikkeen alkuun. • Kiinnitä liesituulettimen runko kahteen tukeen 11a. • Tasapainota liesituulettimen runko sisäpuolelta ruuveilla Vr. • Ruuvaa kiinni turvaruuvi 12a. •...
  • Page 17 Suodatusversion ilman ulostulo Suodatusversion asentamista varten hankittava lisävarustesarja Aktiivihiilisuodatin. • Ruuvaa suodatuskansi ilman ulostuloon neljällä ruuvilla 12c (2,9 x 6,5). • Kiinnitä suuntausritilä 8 ulostuloon kahdella toimitetulla ruuvilla 12d (2,9 x 9,5). SÄHKÖLIITÄNTÄ • Liitä liesituuletin sähköverkkoon turvakytkimen kautta, jonka kontaktien väli on ainakin 3 mm. •...

  • Page 18: Käyttö

    KÄYTTÖ Käyttöpaneeli Painike Toiminto Sammuttaa moottorin Käynnistää moottorin ensimmäisellä Painikkeet T1+T2 palavat. nopeudella Käynnistää moottorin toisella nopeudella Painikkeet T1+T3 palavat. Kun painiketta painetaan 2 sekunnin ajan, Vastaavat painikkeet T1+ käynnistyy minuuttia viivästetty sammutus (moottori+valot). Käyttönopeutta vilkkuvat. on mahdollista vaihtaa toiminnon ollessa aktiivisena.

  • Page 19: Huolto

    HUOLTO Paneelin avaaminen • Vedä paneeli auki. • Paneeli lukittuu kohtaan, johon se sijoitetaan. • Puhdista se ulkopuolelta kostealla liinalla ja neutraalilla pesunesteellä. • Puhdista se myös sisäpuolelta kostealla liinalla ja neutraalilla pesuaineella, älä käytä märkiä liinoja tai sieniä äläkä vesisuihkua.
  • Page 20 Aktiivihiilisuodatin (Suodatinversio) Suodattimia ei voi pestä eikä uudistaa, vaan ne täytyy vaihtaa vähintään neljän kuukauden välein tai useammin, mikäli laitetta käytetään paljon AKTIIVIHIILISUODATTIMEN VAIHTAMINEN • Avaa Comfort Panel vetämällä niitä kevyesti ulospäin. • Irrota metalliset rasvasuodattimet. • Irrota vanhat aktiivihiilisuodattimet kuten kuvassa (A). •...
  • Page 24 991.0285.073_01 - 130227...
