TERMINAL MIX 8 QUICK START GUIDE
MAXIMUM CONTROL
GET READY FOR TAKE OFF.

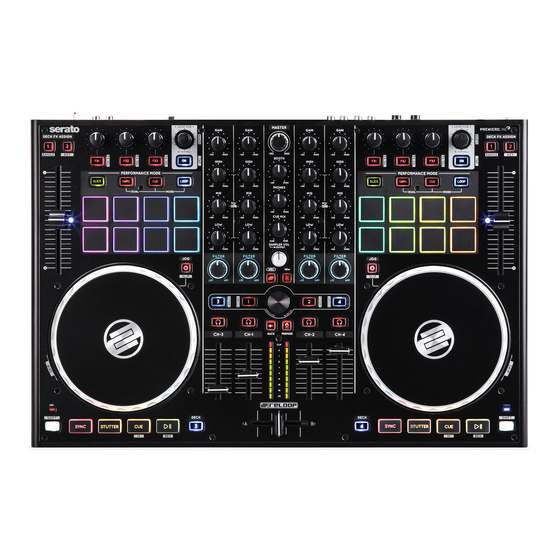

Thank you for purchasing the Terminal Mix
8 Reloop's new flagship performance
controller developed for Serato DJ.
Here are the steps to get started:
1) Visit the link below to get your FREE
copy of Serato DJ
serato.com/dj/license/code
Note:
If you are a PC user, please visit the
Terminal Mix 8 product site on
www.reloop.com and head to the download
section to download and install the PC
ASIO driver. Mac users do not require a
special driver.
SPEAKERS
2) Now connect the Terminal Mix 8 to your
computer via USB; also connect the
included power supply and run either the
RCA (unbalanced) cables or XLR (balanced)
POWER SUPPLY
cables to your speakers or amplifier. Don't
XLR / RCA
forget to connect your headphones to one
USB CABLE
of the two jack inputs on the front panel.
3) Power on your unit, start the Serato DJ
software and start mixing.
Note:
Make sure, when turning on the power, to
have your master and headphones volume
HEADPHONES
low and slowly increase.
ENGLISH
VERSION 1.0
1

Advertisement

loading

Related Manuals for Reloop Terminal Mix 8

Summary of Contents for Reloop Terminal Mix 8

  • Page 1 PC ASIO driver. Mac users do not require a special driver. SPEAKERS 2) Now connect the Terminal Mix 8 to your computer via USB; also connect the included power supply and run either the RCA (unbalanced) cables or XLR (balanced) POWER SUPPLY cables to your speakers or amplifier.

  • Page 2: Mixer Section

    TERMINAL MIX 8 QUICK START GUIDE MIXER SECTION GAIN - Input volume for your channel EQ - Three band graphic equalizer FILTER - HPF & LPF DECK LOAD - Loads your selected track to the deck SHIFT + DECK LOAD : Activates and...

  • Page 3: Master And Trax Section

    TERMINAL MIX 8 QUICK START GUIDE MASTER AND TRAX SECTION MASTER Define your output volume BOOTH Define your Booth Volume PHONES Headphone volume CUE MIX Mixes between your booth and headphone volume SAMPLER Push sampler knob to toggle through your sampler output channels A, B, C, D and Master.
  • Page 4 TERMINAL MIX 8 QUICK START GUIDE TRANSPORT SYNC This will enable the SYNC Function in Serato SHIFT + SYNC will deactive sync on that deck STUTTER Pressing Stutter will trigger your track from your set CUE point Pressing CUE will return to the last set CUE point.

  • Page 5: Performance Mode

    TERMINAL MIX 8 QUICK START GUIDE PERFORMANCE MODE SLICER Slicer Mode: A specified range (or domain) is divided into eight equal sections, and these eight sliced sections are assigned to the respective performance pads. Pressing SLICER once for the first mode, is a shif- ting Slicer Domain.

  • Page 6: Sampler Mode

    TERMINAL MIX 8 QUICK START GUIDE SAMPLER MODE Trigger preset samples, using the DRUM PADS, from Serato‘s SP6 Sampler unit When the sample slot is loaded, the drum pad will light orange When the sample slot is playing the drum...
  • Page 7 TERMINAL MIX 8 QUICK START GUIDE FX RACKS There are three effects per FX rack which can be used on thier own or in a chain FX ASSIGN Assigns either of the two FX racks to the left or right active decks...

  • Page 8: Front & Back

    TERMINAL MIX 8 QUICK START GUIDE FRONT & BACK ENGLISH VERSION 1.0...
  • Page 9 Sie zur Download Sektion, um den PC ASIO Treiber herunterzuladen und zu installie- ren. Mac User benötigen keine speziellen Treiber. 2) Verbinden Sie nun den Terminal Mix 8 über USB mit Ihrem Computer. Verbinden Sie eben- falls das im Lieferumfang enthaltene Netzteil.
  • Page 10 TERMINAL MIX 8 QUICK START GUIDE MIXER SECTION GAIN Kanallautstärke grafischer 3-Band Equalizer FILTER High Pass Filter & Low Pass Filter DECK LOAD Lädt den gewünschten Track auf das gewähl- te Deck. SHIFT + DECK LOAD (De-)aktiviert die Fader-Start Funktion.
  • Page 11 TERMINAL MIX 8 QUICK START GUIDE MASTER AND TRAX SECTION MASTER PREPARE Regulieren Sie hiermit die Ausgangslautstärke. Fügt einen selektierten Track der Prepare Ebene hinzu.SHIFT + BOOTH PREPARE Öffnet/schließt die Regulieren Sie hiermit Ihre Booth Lautstärke. Prepare-Ansicht. PHONES Kopfhörerlautstärke CUE MIX Mischverhältnis Booth- und Kopfhörerlautstärke...
  • Page 12 TERMINAL MIX 8 QUICK START GUIDE TRANSPORT SYNC Aktiviert die Sync-Funktion in Serato. SHIFT + SYNC Deaktiviert Sync auf dem jeweiligen Deck. STUTTER Drücken der STUTTER-Taste spielt den Track ab gesetztem Cue-Punkt. Durch Drücken gelangen Sie zum zuletzt ge- setzten Cue-Punkt. Im Pause-Modus setzen Sie durch Drücken einen Cue-Punkt.
  • Page 13 TERMINAL MIX 8 QUICK START GUIDE PERFORMANCE MODE SLICER Slicer Modus: Ein spezifizierter Bereich wird in acht gleichgroße Sektionen aufgeteilt. Diese acht geslicten Sektionen werden den jeweiligen Perfor- mance Pads zugewiesen. Durch einmaliges Drücken von SLICER wird der Slicer Modus 1 aktiviert.
  • Page 14 TERMINAL MIX 8 QUICK START GUIDE SAMPLER MODE Mittels der DRUM PADS können vordefinier- te Samples der Serato SP6 Sampler Einheit getriggert werden. Ist ein Sample Slot belegt, leuchtet das Drum Pad orange. Wird ein Sample Slot wiedergegeben, blinkt das Drum Pad.

  • Page 15: Jog Wheel

    TERMINAL MIX 8 QUICK START GUIDE FX RACKS Pro FX Rack gibt es 3 Effekte, die entweder einzeln oder in einer Kette verwendet werden können. FX ASSIGN Weist eines der zwei FX Racks entweder dem akti- ven linken oder rechten Deck zu.
  • Page 16 TERMINAL MIX 8 QUICK START GUIDE FRONT & BACK GERMAN VERSION 1.0...
  • Page 17 PC ASIO dans la rubrique Download et installez-le. Les utilisateurs de Mac n‘ont pas besoin de pilote spécial. 2) Connectez à présent le Terminal Mix 8 à l‘ordinateur via USB. Au besoin, utilisez le SPEAKERS bloc secteur livré. Vous pouvez maintenant connecter le Terminal Mix 8 à...
  • Page 18 TERMINAL MIX 8 QUICK START GUIDE MIXER SECTION GAIN Volume de canal Égaliseur 3 voies graphique FILTER Filtre passe haut & filtre passe bas DECK LOAD Charge la piste désirée sur la platine sélectionnée. SHIFT + DECK LOAD Active ou désactive la fonction Fader-Start.
  • Page 19 TERMINAL MIX 8 QUICK START GUIDE MASTER AND TRAX SECTION MASTER Permet d‘ajuster le volume de sortie. BOOTH Ajuste le volume Booth. PHONES Volume du casque CUE MIX Rapport de mixage du volume Booth et du casque SAMPLER Le bouton Sampler sert à commuter entre les canaux de sortie Sampler A, B, C, D et Master.
  • Page 20 TERMINAL MIX 8 QUICK START GUIDE TRANSPORT SYNC Active la fonction Sync dans Serato. SHIFT + SYNC Désactive SYNC sur la platine correspondante. STUTTER Appuyer sur la touche STUTTER pour lire la piste à partir du point Cue défini. Appuyer sur la touche pour accéder au dernier point Cue défini.
  • Page 21 TERMINAL MIX 8 QUICK START GUIDE PERFORMANCE MODE SLICER Mode Slicer : divise une zone spécifiée en huit sections de taille identique. Ces huit sections sont affectées aux Performance Pads respectifs. Appuyer une fois sur SLICER pour activer le mode Slicer 1.
  • Page 22 TERMINAL MIX 8 QUICK START GUIDE SAMPLER MODE Les DRUM PADS permettent de déclen- cher des échantillons prédéfinis de l‘unité d‘échantillons Serato SP6. Lorsqu‘une fente d‘échantillon est occupée, le Drum Pad s‘éclaire en orange. Pendant la lecture d‘une fente, le Drum Pad clignote.
  • Page 23 TERMINAL MIX 8 QUICK START GUIDE FX RACKS Chaque banc FX dispose de 3 effets pouvant être utilisés séparément ou enchaînés. FX ASSIGN Affecte l‘un des deux bancs d‘effets à la platine active gauche ou droite. SHIFT + 1 Commute entre les gammes de vitesse.
  • Page 24 TERMINAL MIX 8 QUICK START GUIDE FRONT & BACK FRENCH VERSION 1.0...
  • Page 25 Serato DJ. www.serato.com/dj/license/code Nota: Si está utilizando un ordenador, primero vi- site la página www.reloop.com y acceda a la sección de descargas para bajar e instalar el controlador PC ASIO. Los usuarios de Mac no necesitan controladores especiales. 2) Conecte Terminal Mix 8 al ordenador mediante un puerto USB.
  • Page 26 TERMINAL MIX 8 QUICK START GUIDE MIXER SECTION GAIN Volumen del canal Ecualizador gráfico de 3 bandas FILTRO Filtro de paso alto y filtro de paso bajo DECK LOAD Carga en el plato seleccionado la pista que desea. SHIFT + DECK LOAD (Des-)activa la función Fader Start.
  • Page 27 TERMINAL MIX 8 QUICK START GUIDE MASTER AND TRAX SECTION MASTER Con él se regula el volumen de salida. BOOTH Se regula el volumen del booth PHONES Volumen de auriculares CUE MIX Mezcla de los volúmenes del booth y de los...
  • Page 28 TERMINAL MIX 8 QUICK START GUIDE TRANSPORT SYNC Activa la función de sincronización en el Serato. SHIFT + SYNC Desactiva la sincronización con ese plato. STUTTER Presione la tecla STUTTER para reproducir la pista desde el punto Cue fijado. Pulse para ir al último punto Cue fijado. En el modo de pausa fije un punto Cue al pulsar la tecla.
  • Page 29 TERMINAL MIX 8 QUICK START GUIDE PERFORMANCE MODE SLICER Modo Slicer: Divide un rango especificado en ocho secciones iguales. Estas ocho secciones se asignan a los respectivos pads de Performance. Una sola pulsación del SLICER activa el modo 1. Al volver a pulsar, se activa el modo 2 (modo Loop).
  • Page 30 TERMINAL MIX 8 QUICK START GUIDE SAMPLER MODE Usando los DRUM PADS se pueden acti- var las muestras predefinidas de la unidad Sampler del Serato SP6. Si un Sample Slot ya está ocupado, el DRUM PAD se vuelve naranja. Si se repite un Sample Slot, el DRUM PAD parpadea.
  • Page 31 TERMINAL MIX 8 QUICK START GUIDE FX RACKS Pro FX Rack dispone de tres efectos que pueden utilizarse de forma individual o sucesivamente. FX ASSIGN Asigna uno de los FX Rack al plato activo bien de la izquierda o de la derecha.
  • Page 32 TERMINAL MIX 8 QUICK START GUIDE FRONT & BACK SPANISH VERSION 1.0...
