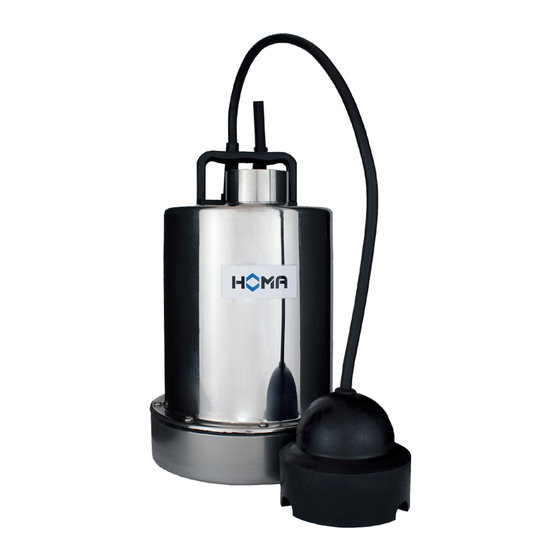

  • Page 1 Original-Betriebsanleitung Original-Instruction Manual HOMA Pumpenfabrik GmbH Industriestr. 1 D-53819 Neunkirchen-Seelscheid 50 Hz Baureihe / Serie C270 WF Version 06/2015 / No. 00502004.01...

  • Page 2: Table Of Contents

    Inhaltsverzeichnis Inhalt Seite Allgemeines 1.1. Konformitätserklärung 1.2. Vorwort 1.3. Bestimmungsgemäße Verwendung 1.4. Urheberschutz 1.5. Garantiebestimmungen 1.6. Fachbegriffe 2. Sicherheit 2.1. Anweisungen und Sicherheitshinweise 2.2. Verwendete Richtlinien und CE-Kennzeichnung 2.3. Allgemeine Sicherheitshinweise 2.4. Bedienpersonal 2.5. Elektrische Arbeiten 2.6. Verhalten während des Betriebes 2.7.

  • Page 3: Allgemeines

    1. Allgemeines 1.1. Konformitätserklärung EG-Konformitätserklärung im Sinne der EG-Maschinenrichtlinie 2006/42/EG, Anhang II A Wir, die HOMA Pumpenfabrik GmbH, Industriestrasse 1, D-53819 Neunkirchen-Seelscheid, erklären hiermit, dass die Typen: C270WF aufgrund Ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Maschinenrichtlinien...

  • Page 4: Vorwort

    1.2. Vorwort Sehr geehrte Kundin, sehr geehrter Kunde, wir freuen uns, dass Sie sich für ein Produkt der Firma HOMA Pumpenfabrik GmbH entschieden haben. Das erworbene Produkt ist nach dem derzeitigen Stand der Technik gefertigt und geprüft. Lesen Sie sich diese Betriebsanleitung sorgfältig vor der ersten Inbetriebnahme durch.
  • Page 5 Schäden und Störungen müssen sofort und sachgemäß vom dafür ausgebildeten Personal behoben werden. Das Produkt darf nur in technisch einwandfreiem Zustand betrieben werden. Während der vereinbarten Gewährleistungszeit darf die Reparatur des Produktes nur von der HOMA Pumpenfabrik GmbH und/oder einer autorisierten Servicewerkstatt durchgeführt werden. Die HOMA Pumpenfabrik GmbH behält sich das Recht vor, dass beschädigte Produkt zur Ansicht ins Werk liefern zu lassen.
  • Page 6 (03 37 01) 52 50 (0 18 05) 80 51 00 (086 36) 69 64 84 HEKO Pumpen GmbH Richard Heep Pumpen GmbH Rudolf Schabmüller GmbH HOMA Pumpenfabrik GmbH Meiendorfer Straße 71 Ahornstr. 63 Bunsenstr. 21 Industriestr. 1 22145 Hamburg...

  • Page 7: Fachbegriffe

    1.6. Fachbegriffe In dieser Betriebsanleitung werden verschiedene Fachbegriffe verwendet. Trockenlauf: Ein Trockenlauf ist auf jeden Fall zu vermeiden, hier läuft die Pumpe mit voller Drehzahl, es ist aber kein Medium zum Fördern vorhanden. Aufstellungsart „nass“: Die Pumpe wird im Fördermedium eingetaucht. Sie ist komplett vom Fördermedium umgeben. Beachten Sie die Angaben für die max.

  • Page 8: Sicherheit

    2. Sicherheit Dieses Kapitel führt alle generell gültigen Sicherheitshinweise und technische Anweisungen auf. Bei Transport, Aufstellung, Betrieb, Wartung, usw. müssen alle Hinweise und Anweisungen beachtet und eingehalten werden! Der Betreiber ist dafür verantwortlich, dass sich das gesamte Personal an die folgenden Hinweise und Anweisungen hält.

  • Page 9: Bedienpersonal

    2.4. Bedienpersonal Das gesamte Personal, welches an der Anlage arbeitet, muss für diese Arbeiten qualifiziert sein. Das gesamte Personal muss volljährig sein. Grundlage für Bedien- Wartungspersonal müssen zusätzlich auch nationalen Unfallverhütungsvorschriften herangezogen werden. Es muss sichergestellt werden, dass das Personal die Anweisungen in dieser Betriebsanleitung gelesen und verstanden hat, ggf.

  • Page 10: Sicherheits- Und Überwachungseinrichtungen

    2.7. Sicherheits- und Überwachungseinrichtungen Unsere Anlagen sind mit verschiedenen Sicherheits- und Überwachungseinrichtungen ausgestattet. Diese Einrichtungen dürfen nicht demontiert oder abgeschaltet werden. Einrichtungen müssen vor der Inbetriebnahme vom Elektrofachmann angeschlossen und auf eine korrekte Funktion überprüft worden sein. Beachten Sie hierfür auch, dass bestimmte Einrichtungen zur einwandfreien Funktion ein Auswertgerät oder - relais benötigen, z.B.

  • Page 11: Allgemeine Beschreibung

    3. Allgemeine Beschreibung 3.1. Verwendung Pumpen dieser Baureihe sind einstufige, transportable Kreiselpumpen, die sich zum Fördern von sauberem und leicht verschmutztem Wasser eignen. Sie können sowohl für den transportablen als auch für stationären Betrieb eingesetzt werden. Die Installation ist freistehend auf festem Untergrund möglich. Die Pumpen sind mit einem Feuchtigkeits-Sensorschalter ausgestattet, der sie bereits ab einem Wasserstand von 5 mm einschaltet.
  • Page 12 3.3.1. Typenschild Beschreibung Beschreibung Typ Bezeichnung IE-Kennzeichnung Seriennummer Frequenz Laufraddurchmesser Spannung Mediumtemperatur Nennstrom Tauchtiefe Drehzahl Motor Gewicht Leistung P1 Hmax (Förderhöhe max) Cos phi Hmin (Förderhöhe min) Isolationsklasse Qmax (Fördermenge max) Leistung P2 Norm Startkondensator BauPVO Prüflabor Betriebskondensator Jahr Typprüfung Schutzart Ref.-Nr.

  • Page 13: Verpackung, Transport Und Lagerung

    4. Verpackung, Transport und Lagerung 4.1. Anlieferung Nach Eingang ist die Sendung sofort auf Schäden und Vollständigkeit zu überprüfen. Bei eventuellen Mängeln muss noch am Eingangstag das Transportunternehmen bzw. der Hersteller verständigt werden, da sonst keine Ansprüche mehr geltend gemacht werden können. Eventuelle Schäden müssen auf dem Liefer- oder Frachtschein vermerkt werden.

  • Page 14: Rücklieferung

     Nach einer längeren Lagerung ist das Produkt vor Inbetriebnahme von Verunreinigungen wie z.B. Staub und Ölablagerungen zu reinigen. Laufräder und Propeller sind auf Leichtgängigkeit, Gehäusebeschichtungen sind auf Beschädigungen zu prüfen.  Wird die Maschine länger als ein Jahr gelagert, so ist das Motoröl und ggf. das Getriebeöl auszuwechseln.

  • Page 15: Inbetriebnahme

    Um einen Rücklauf des Wassers bei abgeschalteter Pumpe zu verhindern, kann zusätzlich eine Rückschlagklappe in der Druckleitung montiert werden. Die Druckleitung muss spannungsfrei montiert werden. Bei Verwendung eines Schlauches ist darauf zu achten, dass dieser knickfrei verlegt wird. Bei Verwendung von Zubehörteilen, wie z.B.

  • Page 16: Elektrik

    1Phasen-Motor Pumpen mit 230 V/1Ph-Motoren sind bei Auslieferung mit einem Schaltgerät mit Motorschutzschalter, Anlaufkondensator und Betriebskondensator ausgestattet. Diese HOMA-Schaltgeräte sind auch als Zubehör lieferbar. Bei Verwendung anderer Schaltgeräte ist bei der Auslegung des Motorschutzschalters auf den Nennstrom des Motors zu achten.

  • Page 17: Instandhaltung

    6. Instandhaltung 6.1. Allgemein Die Pumpe sowie die gesamte Anlage müssen in regelmäßigen Abständen überprüft und gewartet werden. Der Zeitraum für die Wartung wird vom Hersteller festgelegt und gilt für die allgemeinen Einsatzbedingungen. Bei aggressiven und/oder abrasiven Fördermedien muss Rücksprache mit dem Hersteller gehalten werden, da sich in diesen Fällen der Zeitraum verkürzen kann.

  • Page 18: Außerbetriebnahme

    7. Außerbetriebnahme 7.1. Vorübergehende Außerbetriebnahme Bei dieser Art von Abschaltung bleibt die Maschine eingebaut und wird nicht vom Stromnetz getrennt. Bei einer vorübergehenden Außerbetriebnahme muss die Pumpe komplett eingetaucht bleiben, damit diese vor Frost und Eis geschützt wird. Es ist zu gewährleisten, dass der Betriebsraum und das Fördermedium nicht komplett vereisen.

  • Page 19: Störungssuche Und -Behebung

    8. Störungssuche und -behebung Um Sach- und Personenschäden bei der Beseitigung von Störungen an der Maschine zu vermeiden, sind folgende Punkte unbedingt zu beachten:  Beseitigen Sie eine Störung nur dann, wenn Sie über qualifiziertes Personal verfügen, d.h. die einzelnen Arbeiten sind von geschultem Fachpersonal durchzuführen, z.B. elektrische Arbeiten müssen vom Elektrofachmann durchgeführt werden.
  • Page 20 Maschine läuft unruhig und geräuschvoll Ursache Abhilfe Maschine läuft im unzulässigen Betriebsbereich Betriebsdaten der Maschine prüfen und ggf. korrigieren und/oder Betriebsverhältnisse anpassen Saugstutzen, -sieb und/oder Laufrad/Propeller Saugstutzen, -sieb und/oder Laufrad/Propeller reinigen verstopft Laufrad schwergängig Maschine abschalten, gegen Wiedereinschalten sichern, Laufrad gangbar machen Unzulässiger Gehalt an Gasen im Fördermedium Rücksprache mit dem Werk 2 Phasenlauf...
  • Page 21 Contents Contents Page General Information 1.1. Declaration of Conformity 1.2. Preface 1.3. Proper Use 1.4. Copyright 1.5. Warranty 1.6. Technical terms 2. Safety 2.1. Instructions and safety information 2.2. Guidelines used and CE-certification 2.3. General safety 2.4. Operating personal 2.5. Electrical work 2.6.

  • Page 22: General Information

    EC Declaration of conformity in line with the EC Machinery Directive 2006/42/EEC, Appendix IIA We, HOMA Pumpenfabrik GmbH, Industriestrasse 1, D-53819 Neunkirchen-Seelscheid, hereby declare that in respect to their design and construction the following types, in the form in which they are marketed by us, conform to the relevant fundamental safety and health requirements of the EC Machine Directives...:...

  • Page 23: Preface

    1.3. Proper use The HOMA products comply with the valid safety regulations and meet the demands of state-of-the-art technology. In the event of improper use, there is a danger to life for the user as well as for third parties.

  • Page 24: Technical Terms

    This means the manufacturer’s liability excludes all liability for personal, material or financial injury. 1.5.6. Manufacturer’s address HOMA Pumpenfabrik GmbH Industriestrasse 1 D-53819 Neunkirchen-Seelscheid Phone:...

  • Page 25: Safety

    “S2” operating mode (short-term operation) The operating time is specified in minutes, for example, S2-20. That means, that the machine can work 20 minutes and should pauses after it, as long as the machine is cooled down to 2K over medium temperature. Operating mode "S3"...

  • Page 26: Operating Personal

     Damage to critical parts  Damage to electric installations, cables and insulation.  Tools and other objects should be kept in a place reserved for them so that they can be found quickly.  Sufficient ventilation must be provided in enclosed rooms. ...

  • Page 27: Operating Procedure

    2.6. Operating procedure When operating the product, always follow the locally applicable laws and regulations for work safety, accident prevention and handling electrical machinery. To help to ensure safe working practice, the responsibilities of employees should be clearly set out by the owner. All personnel are responsible for ensuring that regulations are observed.

  • Page 28: General Description

    3. General Description 3.1. Application These pumps are single stage, portable centrifugal pumps, suitable for pumping clean and slightly contaminated water. They can be used for portable and stationary operation. The installation can performed free-standing on solid ground. The pumps are equipped with a humidity sensor switch that turns them on starting with a water level of 5 mm. The pumps are not suitable for conveying media with highly abrasive parts (e.g., sand, gravel, stone).
  • Page 29 3.3.1. Type plate Description Description Type description IE Marking Serial number Frequency Impeller diameter Voltage Temperature of medium Nominal current Immersion depth Motor RPM Weight Power P1 Hmax (delivery head max) Cos phi Hmin (delivery head min) Insulation class Qmax (delivery volume max) Power P2 Standard Start condenser...

  • Page 30: Package, Transport And Storage

    4. Package, Transport, Storage 4.1. Delivery On arrival, the delivered items must be inspected for damage and a check made that all parts are present. If any parts are damaged or missing, the transport company or the manufacturer must be informed on the day of delivery.

  • Page 31: Returning To The Supplier

     After storage longer than one year the oil of motor and, if necessary the gear have to be changed. This is also necessary if the product never had run (natural deterioration of mineral oil). Before start-up, the filling levels (oil, cooling fluid etc.) of the individual products should be checked and topped up if required.

  • Page 32: Start-Up

    Automatic humidity sensor switch The pumps are provided with a humidity sensor switch which already switches them on with a water level of 5 mm and pumps out the water to a level of 2 mm. The sensor switch is connected to the pump via a cable. The sensor contacts can be bridged by, for example, setting up the sensors in a bowl of water.

  • Page 33: Electrical System

    Pumps with 230 V/single phase motors are provided with one switchgear with circuit breaker, start capacitor and operation condenser on delivery. These HOMA switchgears are also available as accessories. When using other switchgears the rated current of the motor must be considered when laying out the circuit breaker.

  • Page 34: Maintenance

    6. Maintenance 6.1. General The pump as well as the entire system must be inspected and maintained at regular intervals. The interval of the maintenance is determined by the manufacturer and applies for the general conditions of use. The manufacturer must be contacted in the event of aggressive and/or abrasive pumped mediums, since the interval could be shortened in these cases.

  • Page 35: Shutdown

    7. Shutdown 7.1 Temporary shutdown For this type of shutdown, the machine remains installed and is not cut off from the electricity supply. For temporary shutdown, the machine must remain completely submerged so that it is protected from frost and ice. Make sure the operating room and the pumped fluid cannot be covered by ice.

  • Page 36: Troubleshooting

    8. Troubleshooting The following points must be taken into account to avoid personal and material damage when troubleshooting machine failures:  Correct a failure only if you have qualified staff, i.e. the individual work must be carried out by trained specialist personnel, e.g. electrical work must be carried out by a qualified electrician. ...
  • Page 37 The machinery does not run smoothly and makes noises Cause Remedy The machinery runs in inadmissible operating range Check the operating data of the machinery and correct, if appropriate and/or adjust the operating conditions Pump inlet, intake strainer and/or wheel/propeller Clean suction branch, suction filter and/or congested impeller/propeller...
  • Page 38 WEEE-Hinw eis Die WEEE (Waste Electrical and Electronic Equipment)-Direktive, die am 13. Februar 2003 in die europäische Rechts- sprechung aufgenommen w urde, hat zu einem w eitreichenden Umdenken bei der Entsorgung von Elektro- und Elektronikgeräten geführt. Der Zw eck dieser Direktive ist es, in erster Linie WEEE, d.h. elektrischen und elektronischen Abfall, zu vermeiden und des Weiteren die Wiederverw endung, das Recycling und andere Formen der Weiterverw endung dieser Art von M üll voranzutreiben, um Abfallmengen zu verringern.

  • Page 39: Kontaminationserklärung

    9. Kontaminationserklärung Die Instandsetzung der Geräte/Geräteteile wird nur durchgeführt, wenn eine korrekt und vollständig ausgefüllte Kontaminationserklärung vorliegt. Sonst kommt es zu Verzögerungen der Arbeiten. RÜCKFAX an HOMA Pumpenfabrik GmbH:… +49 (0) 2247 702 - 44 Gerätedaten: Pumpenbezeichnung: Artikelnummer: Seriennummer: Grund der Einsendung: Einsatzbedingte Kontaminierung des Gerätes:...

  • Page 40: Declaration Of Contamination

    9. Declaration of Contamination The repair if the instruments can only be accomplished if this document is filled out completely and accurately. ANSWER by FAX: HOMA Pumpenfabrik GmbH:… +49 (0) 2247 702 - 44 Pump data: Type: Part No: Serial no:...
