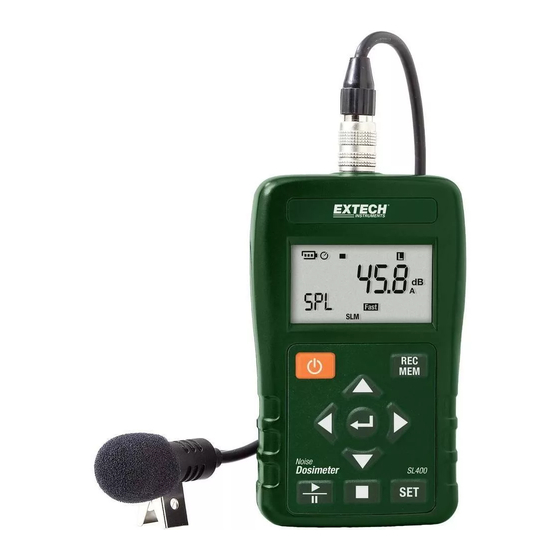

Extech Instruments SL400 User Manual

Noise dose meter
Hide thumbs

Advertisement

Table of Contents

USER GUIDE

Noise Dose Meter

Model SL400

GlobalTestSupply
www.
.com
nd Quality Products Online at:
sales@GlobalTestSupply.co

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the SL400 and is the answer not in the manual?

Questions and answers

Related Manuals for Extech Instruments SL400

Summary of Contents for Extech Instruments SL400

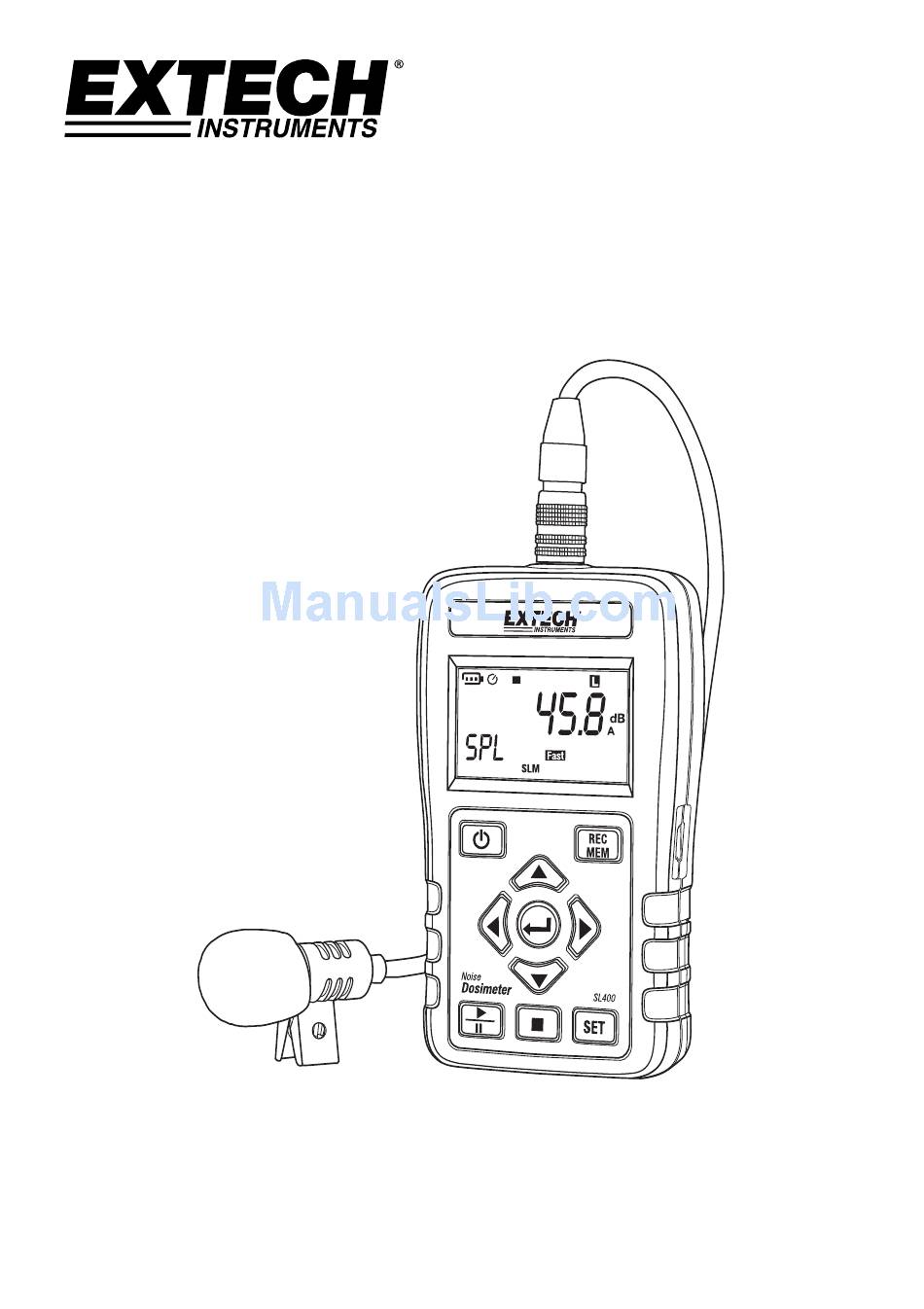

  • Page 1 USER GUIDE    Noise Dose Meter   Model SL400    GlobalTestSupply www. .com nd Quality Products Online at: sales@GlobalTestSupply.co...

  • Page 2: Supplied Accessories

    Introduction  Thank  you  for  selecting  the  Extech  Instruments  Model  SL400.  This  device  is  shipped  fully  tested  and calibrated and, with proper use, will provide years of reliable service. Please visit our website  (www.extech.com) to check for the latest version of this User Guide, Product Updates, Software,  and Customer Support.    Safety  CAUTION: Avoid taking measurements in humid or wet environments.   WARNING: Ensure that the ambient humidity conditions are within those specified and referenced  in the Environmental Conditions section.  WARNING: Avoid taking measurements in the presence of:    Explosive gases   Combustible gases   Steam   Excessive dust  CAUTION: Do not operate the instrument in ambient temperature and humidity conditions beyond  those recommended and referenced in the Environmental Conditions section.  ATTENTION: Keep the microphone dry and avoid severe vibration.  ATTENTION:  Wind  blowing  across  the  microphone  can  add extraneous  noise.  If  the  instrument  is ...

  • Page 3: Meter Description

    10. ENTER Button  11. SET Button  12. Stop Button        Display Description      Battery Status           Auto Power Off Enabled       Pause       115dB indicator (SPL)       Stop     140 dB indicator (Peak)  3                                       SL400‐en‐GB_V1.0   2/16 GlobalTestSupply www. .com nd Quality Products Online at: sales@GlobalTestSupply.co...
  • Page 4      C Weighting       Z Weighting    Fast response    Slow Response     Impulse Weighting     Over Range      Under Range     Solid: Auto record standby; Flashing: Recording     Start test time (begin)     View recorded data      Stop test time     SET mode       Test duration  4                                       SL400‐en‐GB_V1.0   2/16 GlobalTestSupply www. .com nd Quality Products Online at: sales@GlobalTestSupply.co...

  • Page 5: Test Mode Set

    Press the   or   button to change the test mode between NDM (Noise Dose Meter) and SLM  (Sound Level Meter).    Press the SET button to move to the next parameter or Press enter   to exit set up mode.      Auto Power Off Set                    Press the   or   button to enable or disable Auto Power Off Function.    Auto Power Off will turn off the meter in 15 minutes if the meter is not recording data.  Press the SET button to move to the next parameter or Press enter   to exit set up mode.          5                                       SL400‐en‐GB_V1.0   2/16 GlobalTestSupply www. .com nd Quality Products Online at: sales@GlobalTestSupply.co...

  • Page 6: Sampling Time & Auto Record Set

    Use the  or   button to select either Auto Recording set or Sampling time.   Use the   or   button to enable or disable Auto record (On or Off) or to adjust the sampling  time. The minimum sampling time (interval rate) is 1 reading per second. The maximum sampling  time is 23 hours, 59 minutes, and 59 seconds.  Press the SET button to move to the next parameter or Press enter   to exit set up mode.      Real Time Clock Set    Press the   or   button to select the option to adjust the Real time clock (24 hour).   Use the   or   button to adjust the time digits.    Press the SET button to move to the next parameter or Press enter   to exit set up mode.              6                                       SL400‐en‐GB_V1.0   2/16 GlobalTestSupply www. .com nd Quality Products Online at: sales@GlobalTestSupply.co...

  • Page 7: Noise Standard Set

    94dB Offset Adjust (Calibration)    See section on meter calibration before proceeding with this parameter.  Press the SET button to move to the next parameter or Press enter   to exit set up mode.        Noise Standard Set    Press the   or   button to select a NDM testing regulatory body abbreviation: OSHA, MSHS,  DOD, ACGIH, ISO85, ISO90, and USER.    Press the SET button to move to the next parameter or Press enter   to exit set up mode.                7                                       SL400‐en‐GB_V1.0   2/16 GlobalTestSupply www. .com nd Quality Products Online at: sales@GlobalTestSupply.co...

  • Page 8: Slm Function Set

          High –         70 to 140dB              Medium –  50 to 110dB              Low ‐          30 to 90dB  Press the SET button to move to the next parameter or Press enter   to exit set up mode.                            8                                       SL400‐en‐GB_V1.0   2/16 GlobalTestSupply www. .com nd Quality Products Online at: sales@GlobalTestSupply.co...
  • Page 9 Calibration        Automatic Mode Calibration  Set the meter to SLM mode, A weighting, High range, and Slow.  Attach a 94.0dB (1000Hz) sound calibrator to the microphone.  Enter SET mode and go to the parameter 94ADJ.    Press the Run    key to start the automatic offset routine and wait for the flashing dB number  to appear.    Press the Enter   key to save the entry and to get back to the measure window.  The meter should now read 94.0dB   (+/‐ 0.1dB).    If the measured value does not equal 94.0 (+/‐ 0.1dB), run the 94ADJ routine again.  Press the Enter   key to save the entry and to get back to the measure window.    9                                       SL400‐en‐GB_V1.0   2/16 GlobalTestSupply www. .com nd Quality Products Online at: sales@GlobalTestSupply.co...
  • Page 10 Manual Mode Calibration  Set the meter to SLM mode, A weighting, High range, and Slow.    Attach a 94.0dB (1000Hz)  sound calibrator to the microphone and wait for about 1 minute and  note the sound value on the display.  Write down the value.    Calculate the value of the offset from the displayed value to the sourced noise level.  In this example the value is +1.3 (94.0dB sourced, and 92.7dB displayed)    Enter Set mode and go to the parameter 94ADJ.  Using the Up and down arrows set the offset according to the offset calculated.  In this example – set 94ADJ to 1.3        Press the Enter   key to save the entry and to get back to the measure window.  The meter should now read 94.0dB   (+/‐ 0.1dB).      10                                       SL400‐en‐GB_V1.0   2/16 GlobalTestSupply www. .com nd Quality Products Online at: sales@GlobalTestSupply.co...

  • Page 11: Operation

     to exit.   Press the   button to scroll through the available test functions for this mode: SPL, Leq, SEL, and  PKMAX.  Press the   button to begin testing. Press the   button again to pause testing.  If the reading exceeds the high testing range, the LCD display will show  . If the reading is  below the low testing range, the LCD display will show  .    The Leq integral time is the same value as the sampling time setting.   When the sampling time is set to zero, the integration time continues until the user exits the mode.  Press the   button to stop the test.    Caution: Wind blowing across the microphone can add extraneous noise. When there is wind  present higher than 10 m/s, the windscreen must be used to prevent undesirable signals. Keep the  microphone dry and avoid severe vibrations.      Note: setup of the meter can also be performed through the software.          11                                       SL400‐en‐GB_V1.0   2/16 GlobalTestSupply www. .com nd Quality Products Online at: sales@GlobalTestSupply.co...

  • Page 12: Erase Memory

    When  the  bottom  left  of  the  LCD  displays  FULL,  the  internal  memory  is  full.  The  auto  function  cannot be used until the data stored in memory is downloaded and cleared.    Note: The memory can only be downloaded and erased using the software.      Manual ‐ Single Data Point Recording  Press the   button to store the displayed reading. The   symbol will flash. The bottom left of  LCD display will show WRITE, indicating that the single data point was written to the meter’s  internal memory.    Note: Single Data Point recording does not function while the meter is in Auto Data Recording  mode.      To view manually recorded data, see the heading View Logged Sound Level Readings or  View Logged DOSE readings.                12                                       SL400‐en‐GB_V1.0   2/16 GlobalTestSupply www. .com nd Quality Products Online at: sales@GlobalTestSupply.co...
  • Page 13  button again to pause testing. Press    to stop testing.  Press the  button to scroll the available test options: SPL, Dose%, LPMAX, LPMIN, PKMAX, LEQ,  SEL, LEP8, TWA8, LVAG, LN5%, LN10%, LN50%, LN90%, and LN95%.  Press the  button to view the start test time and date. Press the   button to change the view  from time to date and back to the time display. The time format is HH:MM:SS and the date format  is YY‐MM‐DD.    View Logged Sound Level Readings    For Sound level readings, SLM must appear on the lower line. Press and hold the   button for  more than 1 sec to enter the viewing mode. Press the    or   button to scroll through the  readings.  Press the   button to select the dose record information (Noise Dose Meter mode): Test mode,  Start Time, Test duration, Total pause time, Test end time.  Press the   button to view the test start date, Press the   button to view the test start time. The  time format is HH:MM:SS and the date format is YY‐MM‐DD.  Press and hold the   button for more than 1 sec again to exit the logged data viewing mode.  13                                       SL400‐en‐GB_V1.0   2/16 GlobalTestSupply www. .com nd Quality Products Online at: sales@GlobalTestSupply.co...
  • Page 14 View Logged DOSE readings    Note:  It is best to view the DOSE data from the software interface.               Refer to the SL400 Software Help guide.  For DOSE noise readings, SLM must NOT appear on the lower line. If SLM appears on the bottom  line, change the mode to NDM in Setup mode.  Press and hold the   button for more than 1 sec to enter the viewing mode.     Press the    or   button to scroll through the Dose recording log.  Press the   button to select the dose test options: SPL, Dose%, LPMAX, LPMIN, PKMAX, LEQ, SEL,  LEP8, TWA8, LVAG, LN5%, LN10%, LN50%, LN90%, and LN95%.  Press the   button to view the test start time, Press the   button to view the test start date. The  time format is HH:MM:SS and the date format is YY‐MM‐DD.  Press and hold the   button for more than 1 sec again to exit the logged data viewing mode.    Graphic Window Mode  Right‐click on the image and choose VIEW and uncheck Graphic Window mode for full view.    14                                       SL400‐en‐GB_V1.0   2/16 GlobalTestSupply www. .com nd Quality Products Online at: sales@GlobalTestSupply.co...
  • Page 15 Sound pressure level (SPL)  Equivalent continuous level for the duration of the  Leq  LAFq  measurement for A weighting  Equivalent continuous level for the duration of the  Leq  LCFq  measurement for C weighting  Equivalent continuous level for the duration of the  Leq  LZFq  measurement for Z weighting  Frequency weighted sound exposure level for the duration of  SEL  LAE  the measurement for A weighting  Frequency weighted sound exposure level for the duration of  SEL  LCE  the measurement for C weighting  Frequency weighted sound exposure level for the duration of  SEL  LZE  the measurement for Z weighting  Peak  Lcpeak  Instantaneous C peak level  15                                       SL400‐en‐GB_V1.0   2/16 GlobalTestSupply www. .com nd Quality Products Online at: sales@GlobalTestSupply.co...

  • Page 16: Maintenance

    (AC  or  DC  signals  for  research  purposes,  for  example).       Appendix A    Dose Standards Selection list    OSHA  Occupational Safety and Health Administration (USA)  MSHA  Mine Safety and Health Administration (USA)  DoD  Department of Defense (USA)  ACGIH  American Conference of Governmental Industrial Hygienists (USA)  ISO85  European  ISO90  European  User  User defined parameters (settings can be saved to a file Import/Export)  16                                       SL400‐en‐GB_V1.0   2/16 GlobalTestSupply www. .com nd Quality Products Online at: sales@GlobalTestSupply.co...

  • Page 17: Specifications

    50dB to 110dB (M)    70dB to 140dB (H)  41dB to 86dB (L)  Primary RMS Range @1KHZ  55dB to 106dB (M)  75dB to 125dB (H)  Maximum Peak C Weighting  90~143 dB  Sound Level Measurement  Dynamic Range  60 dB   Accuracy  ±1.4dB@94dB /1KHZ  Internal memory  MAX Datalogger data:10000(NDM); 999,999(SLM)  Time Weighting  Fast, Slow, Impulse  Frequency Weighting  A/C/Z  Frequency Range  20Hz~8KHz  ＜10 Second Starting Time  Battery data  24 hour battery life; 9V Alkaline battery  Dimensions  107(L) x 65(W) x 33(H) mm; 4.21(L) x 2.56(W) x 1.30(H) in.  17                                       SL400‐en‐GB_V1.0   2/16 GlobalTestSupply www. .com nd Quality Products Online at: sales@GlobalTestSupply.co...

  • Page 18: Input Interface

    Environmental  Environmental conditions: temperature 23°C ± 5°C (73.4°F ± 9°F), relative humidity < 80%.  ˙ For inside use, max altitude  2000m (6562 ft.)  ˙ Reference temperature  23° ± 5°C (73.4°F ± 9°F)  ˙ Operating temperature  5 ~ 40 °C (41 ~ 104°F)  ˙ Operating humidity    <80% RH  ˙ Storage temperature  ‐10 ~ 60 °C (14 ~ 140 °F)  ˙ Storage humidity    <70%  EMC  This instrument was designed in accordance with EMC Standards in force and its compatibility has  been tested in accordance with EN61326‐2 (2006).  Copyright © 2016 FLIR Systems, Inc.  All rights reserved including the right of reproduction in whole or in part in any form  www.extech.com  18                                       SL400‐en‐GB_V1.0   2/16 GlobalTestSupply www. .com nd Quality Products Online at: sales@GlobalTestSupply.co...
