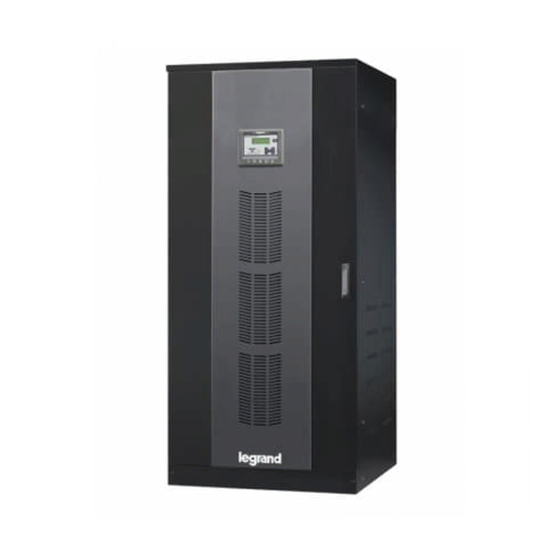

LEGRAND KEOR HPE UPS Installation And Start-Up Manual

60/160 kva
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Installation and start-up of KEOR HPE UPS 60÷160 kVA
Installation et démarrage de l'ASI KEOR HPE 60÷160 kVA
Installazione e avviamento KEOR HPE UPS 60÷160 kVA
INSTALLATION AND START-UP OF KEOR
INSTALLATION ET DÉMARRAGE DE L'ASI
INSTALLAZIONE E AVVIAMENTO UPS KEOR
Descrizione
Rev.
Description
C
VR 31-17
HPE UPS 60÷160 KVA
KEOR HPE 60÷160 KVA
HPE 60÷160 KVA
Data
Date
14.02.17
Emesso
Approvato
Issued
Approved
R. Soldani
G. Senesi
OML46086 REV. C
Lingua
Pagina
di Pag.
Language
Page
of Pag.
E/I
1
141
Codice / Code
OML46086
1
