5.6 Configuración de la identificación
del equipo

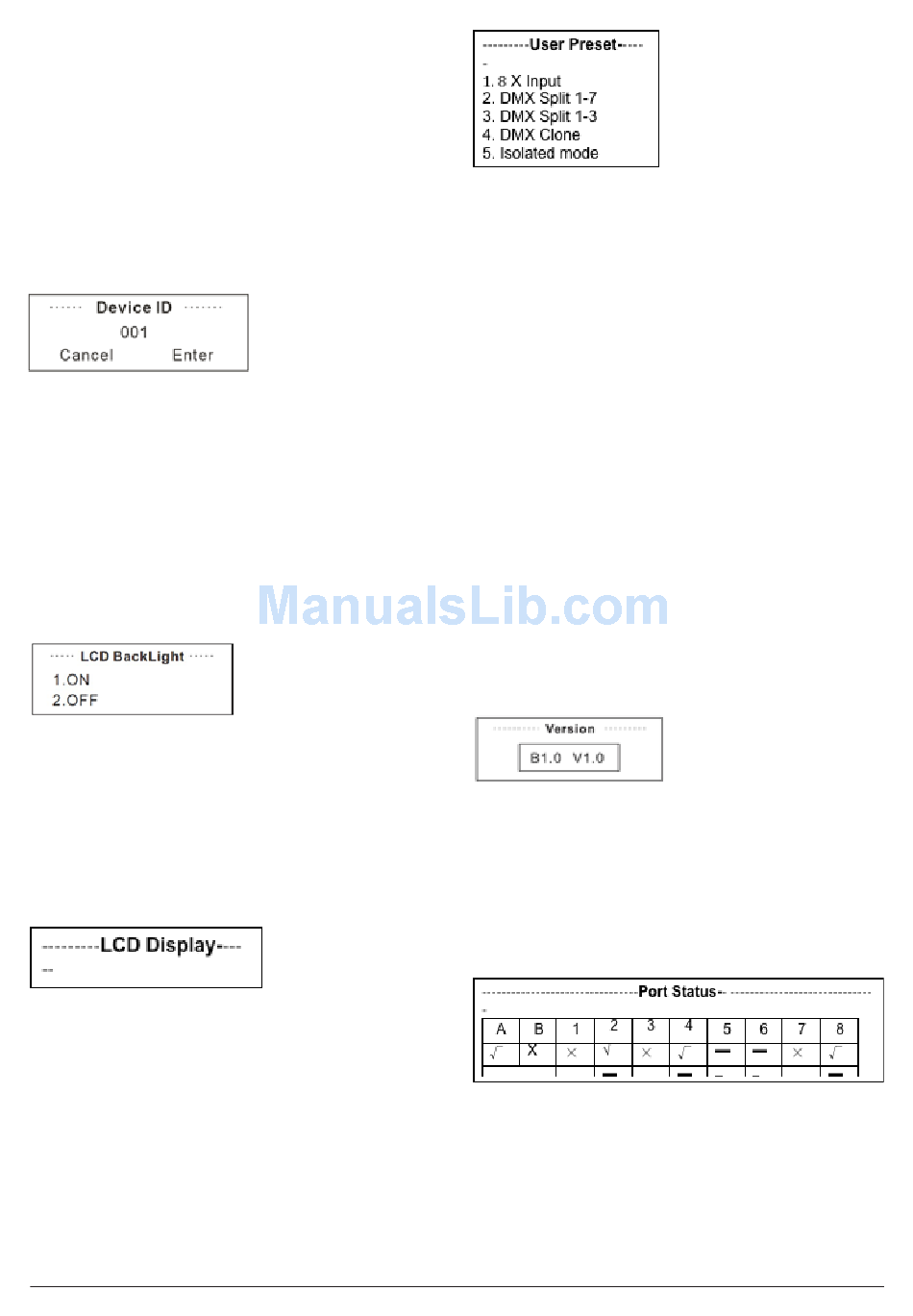

Presione la tecla MENU, luego desplácese con las teclas UP/
DOWN hasta visualizar la opción Set Device ID y presione
ENTER para acceder. Seleccione el número de identificación
(por ejemplo: 001) con la tecla ENTER y utilice las teclas UP/
DOWN para elegir un número de identificación (entre 000 y
255). La identificación del equipo solo se emplea para recon-
ocer cada unidad más fácilmente.
5.7 Configuración de la retroalimentación
de la pantalla LCD
Presione la tecla MENU, luego desplácese con las teclas UP/
DOWN hasta visualizar la opción Set LCD Backlight y presi-
one ENTER para acceder. Puede elegir entre las opción ON/
OFF. ON mantendrá la pantalla encendida constantemente,
mientras que OFF hará que la pantalla se apague automáti-
camente luego de 30 segundos.
5.8 Configuración del sentido de
la pantalla.
Presione la tecla MENU, luego desplácese con las teclas UP/
DOWN hasta visualizar la opción Set LCD Backlight y presi-
one ENTER para acceder. Seleccione la opción Inversion para
invertir la pantalla.
5.9 Configuración del usuario
Presione la tecla MENU, luego desplácese con las teclas UP/
DOWN hasta visualizar la opción User Preset y presione EN-
TER para acceder. Este ajuste facilita el uso de la aplicación y
evita los procedimientos complejos. Seleccione el modo de-
seado con las teclas UP/DOWN.
NAVIGATOR NODE
VERSIÓN ESPAÑOL
1) 8 x Input: Cambia el estado del puerto DMX 8 a señal
de entrada.
2) DMX Split 1-7: Convierte una entrada DMX en siete salidas
DMX. El indicador led de la salida DMX se iluminará en color verde.
3) DMX Split 1-3: Convierte una entrada DMX en tres sali-
das DMX. El indicador led de la salida DMX se iluminará en
color verde.
4) DMX Clone: Replica la señal estándar DMX de 4 puertos de
entrada (1-4) a 4 puertos de salida (5-8).
5) Isolated Mode: Configura ocho puertos como salidas
aisladas.
5.10 Establecer valores por defecto
Esta opción restablece todos los ajustes predeterminados de
fábrica (nombre del equipo, IP, etc.).
5.11 Versión
Corrobora la versión actual.
6. Estado de los puertos
Dentro del modo standby status, presione las teclas UP/
DOWN para acceder a la pantalla de Port Status. Con esta
opción podrá visualizar el estado actual de cada puerto. Lea
atentamente la siguiente tabla para mayor información.
