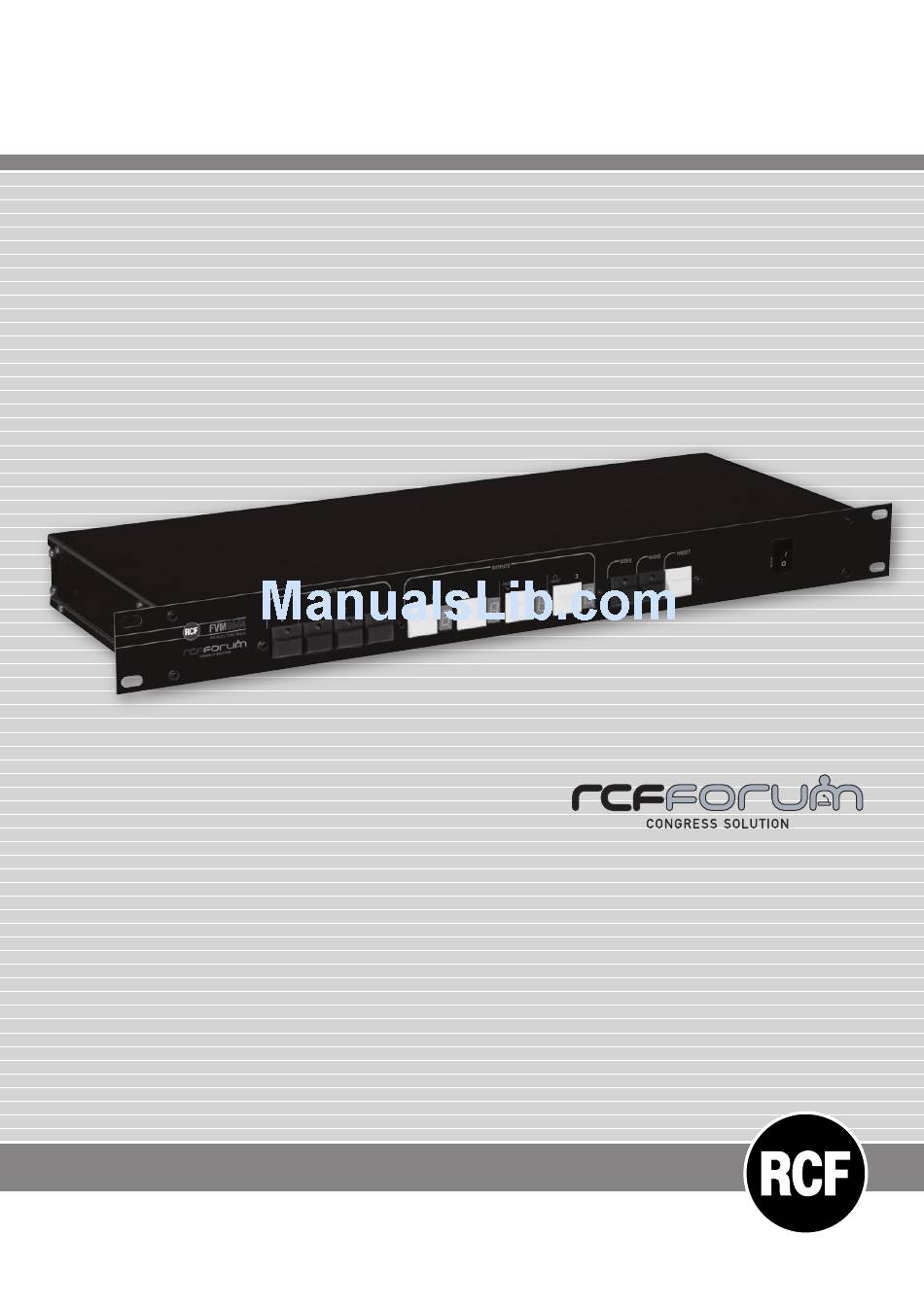

- Page 1 FVM9844 FORUM 4X4 AUDIO/VIDEO MATRIX MATRICE COMMUTAZIONE 4X4 User manual Manuale d’uso the rules of sound...
-
Page 2: Avvertenze Per La Sicurezza
(continua o alternata) di tensione d’uscita dello stesso corrisponda a quella d’ingresso del prodotto, in caso contrario rivolgersi ad un rivenditore RCF; verificare inoltre che l’alimentatore non sia stato danneggiato da eventuali urti o sovraccarichi. -
Page 3: Note Importanti
Verificare inoltre l’idoneità del supporto (parete, soffitto, struttura ecc., al quale è ancorato il prodotto) e dei componenti utilizzati per il fissaggio (tasselli, viti, staffe non fornite da RCF ecc.) che devono garantire la sicurezza dell’impianto / installazione nel tempo, anche considerando, ad esempio, vibrazioni meccaniche normalmente generate da un trasduttore. - Page 4 RCF S.p.A. Vi ringrazia per l’acquisto di questo prodotto, realizzato in modo da garantirne l’affidabilità e prestazioni elevate. ISTRUZIONE D’USO CON TASTIERA ACCENSIONE All’accensione la matrice esegue una serie di operazioni che permettono l’inizializzazione del modulo di commutazione. I dati relativi ai punti incrocio sono contenuti nella memoria della tastiera.
- Page 5 LUCCHETTO SULLE MEMORIE E’ possibile lucchettare i dati presenti in memoria in modo che non sia possibile modificare inavvertitamente gli stati pre-impostati. Per lucchettare premere in sequenza i seguenti tasti: Preset tasto sorgente In0 tasto sorgente In3 tasto destinazione Out0 Comparira’...
- Page 6 I 4 LIVELLI OPERATIVI SONO NORMALMENTE COSÌ ATTRIBUITI: Lev0 (bit 0) Video composito / YC / SVGA Lev1 (bit 1) Audio <source> rappresenta il numero del canale di ingresso (da 0 a 3 per questa matrice) e <destination> rappresenta il numero del canale di uscita (da 0 a 3 per questa matrice). ISTRUZIONI I 4 bits più...
-
Page 7: Important Notes
(direct / alternating) corresponds to the product input voltage, if not, please contact your RCF dealer; verify also that the adapter hasn’t been damaged due to possible clashes / hits or overloads. -
Page 8: Operating Precautions
(screw anchors, screws, brackets not supplied by RCF etc.), which must guarantee the security of the system / installation over time, also considering, for example, the mechanical vibrations normally generated by transducers. - Page 9 RCF S.p.A. would like to thank you for purchasing this product, which has been designed to guarantee reliability and high performance. INSTRUCTIONS FOR KEYBOARD’S USE START UP When turned on the FVM 9844 performs some processes to initialize the switching module. All the cross point data are stored in the keyboard’s memory.
-
Page 10: Memory Lock
MEMORY LOCK The memorized data can be lock to avoid modifications. Press this sequence to lock. Preset input key In0 input key In3 output key Out0 The Out0 display will show one L. Pressing the Preset key again will restore the normal situation. Press the same sequence again to unlock, the L will disappear. - Page 11 THE 4 OPERATIVE LEVELS ARE USUALLY SET THIS WAY. Lev0 (bit 0) Composite Video / YC / SVGA Lev1 (bit 1) Audio <source> represents the number of the source channel (from 0 to 3 for this cross point) and <destination> represents the number of the output channel (from 0 to 3 for this cross point). INSTRUCTIONS The 4 bits most significant of the third byte represents the instruction code.
- Page 12 Except possible errors and omissions. RCF S.p.A. reserves the right to make modifications without prior notice. the rules of sound RCF SpA: Via Raffaello, 13 - 42010 Reggio Emilia Italy > tel. +39 0522 274411 - fax +39 0522 274484 - e-mail: rcfservice@rcf.it...
