Montage und Installation
DE

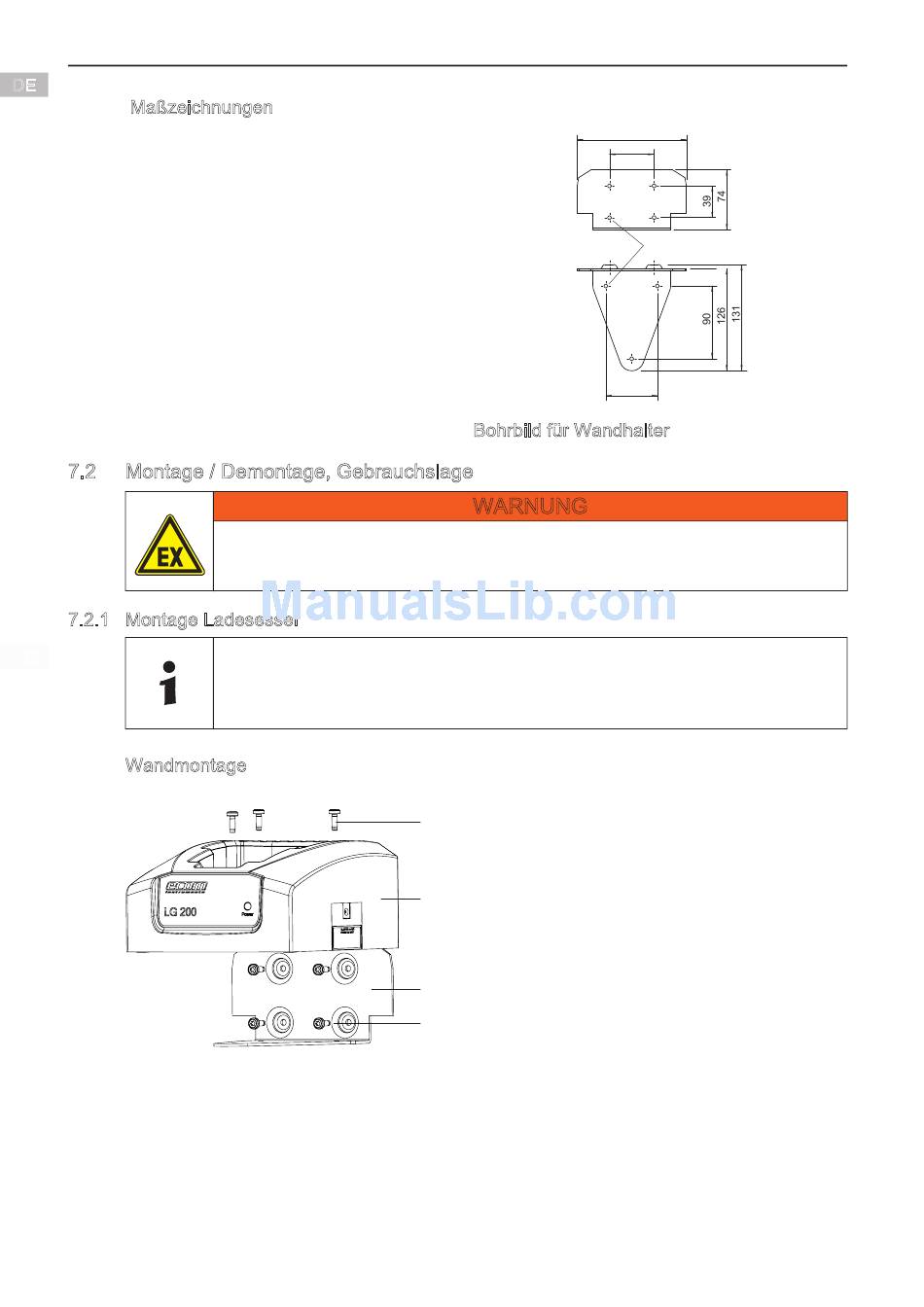

Maßzeichnungen (alle Maße in mm) - Änderungen vorbehalten
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
7.2

Montage / Demontage, Gebrauchslage

DE
DE
DE
DE
DE
7.2.1 Montage Ladesessel
DE
DE
DE
DE
DE
Wandmontage
DE
10
Handscheinwerfer
SHL 200-Ex
Gefahr bei Verwendung im explosionsgefährdeten Bereich!
Explosionsschutz gefährdet!
• Ladesessel nur im sicheren Bereich verwenden.
Der Montageort muss eben und tragfähig sein.
Die Schrauben für die Montage des Wandhalters sind nicht im Lieferumfang
enthalten.
Bohrbild für Wandhalter
WARNUNG
1
1 Schrauben Ladesessel (Torx 20)
(im Lieferumfang Wandhalter enthalten)
2 Ladesessel
2
3 Wandhalter
4 Schrauben zur Befestigung des
Wandhalters
(nicht im Lieferumfang enthalten)
3
4
14770E00
135
55
ø 4,50
64
14807E00
