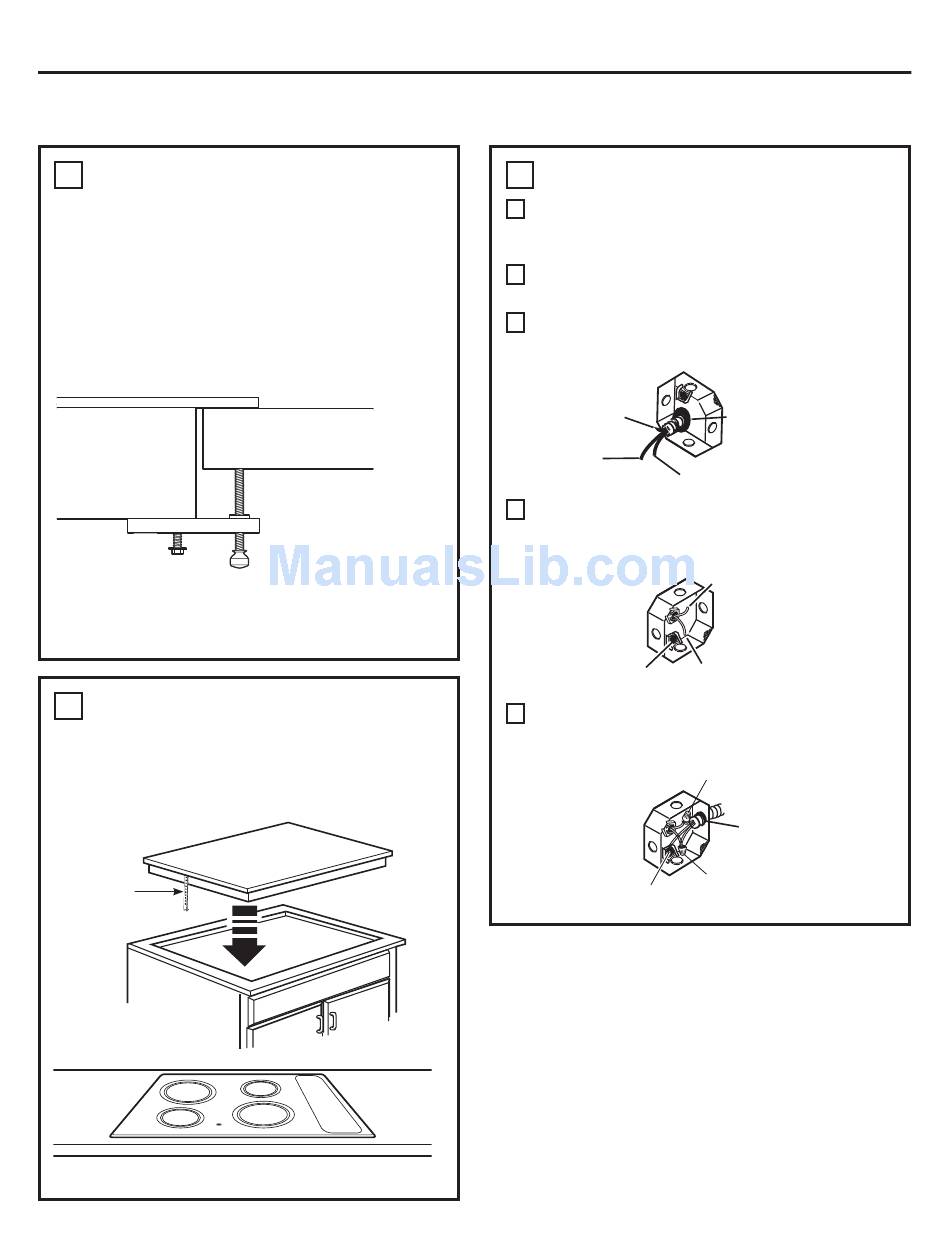

INSTALACIÓN DE LA ESTUFA (Cont)
4
LAS PARTES DE MONTAJE (Cont)
Instalación alternativa:
Usted puede ordenar un kit de instalación alternativa
WB01X24570 con tuercas mariposa y soportes llamando al
800.GE.CARES. Para acceder a instrucciones, consulte el
diagrama.
Abra la puerta del gabinete. Instale el segundo tornillo a
través del soporte y ajuste. Luego ajuste el primer tornillo.
Instale el tornillo de mariposa hasta que toque la parte
inferior de la mesada.
Anafe
IMPORTANTE: Gire el tornillo de mariposa hasta que
toque la parte inferior de la mesada. No ajuste de más.
INSERTE LA ESTUFA EN
5
EL ÁREA CORTADA
Inserte la estufa centrada en el área cortada. Asegúrese
de que el borde frontal del mostrador esté paralelo con
respecto a la estufa. Asegúrese de verificar al final que
todos los espacios especificados hayan sido respetados.
Abrazadera
de montaje
Adhiera los Soportes al gabinete.
31-11072-1
Instrucciones de instalación
Mesada
Estufa
6
CONEXIONES ELÉCTRICAS
A
Cuando realice las conexiones de cables, utilice toda la
extensión del conducto incluido. El conducto no debe
reducirse.
B
Con la estufa colocada en su lugar, abra el frente de la
puerta del gabinete.
C
Inserte los cables del conducto a través de la abertura
de la caja de conexiones.
Rojo
Descarga
a tierra
Negro
D
Conecte los cables rojo y negro del conductor de la
estufa a los cables correspondientes en la caja de
conexiones. Conecte el cable a tierra.
Ubicación del cable
de descarga a tierra
E
Una vez que se hayan realizado las conexiones, fije los
cables con las tuercas para cables.
Descarga
a tierra
Pinza de alivio
de tensión
Rojo
Negro
Rojo
Pinza de alivio
de tensión
Negro
7
