5. SETUP

5.1 Installation

Stellen Sie das Gerät auf einer ebenen Fläche auf oder installieren Sie es in Ihrem Rack.
Rackinstallation: Dieses Gerät ist für ein 19"-Rack (483 mm) vorgesehen. Bei dem Rack sollte es sich um
ein „Double-Door-Rack" handeln, an dem sich sowohl die Vorder- als auch die Rückseite öffnen lassen. Das
Rackgehäuse sollte mit einem Lüfter versehen sein. Achten Sie bei der Standortwahl des Controllers darauf,
dass die warme Luft aus dem Rack entweichen kann und genügend Abstand zu anderen Geräten
vorhanden ist. Dauerhafte Überhitzung kann zu Schäden an dem Gerät führen.
Sie können den Controller mit vier Schrauben M6 im Rack befestigen.
Stecken Sie die Anschlussleitung des Netzteils in die DC IN-Buchse ein. Stecken Sie das Netzteil in die
Steckdose ein.

5.2 Musiksteuerung

Die Musiksteuerung erfolgt über die Line In Anschlussbuchse. Verbinden Sie Ihr Audiosignal vom Mischpult
(z. B. Master 2-Ausgang) mit der Cinch-Buchse an der Geräterückseite (Eingangsempfindlichkeit
0,1 V - 1 V).

5.3 Anschluss an den Projektor

Projector 1
Starting address 1
Die Verbindung zwischen Controller und Projektor sowie zwischen den einzelnen Geräten muss mit einem
zweipoligen geschirmten Kabel erfolgen. Die Steckverbindung geht über 3-polige XLR-Stecker und -Kupp-
lungen.
Belegung der XLR-Verbindung:
Die Polung der DMX-Eingangsbuchse lässt sich über den DMX Polarity-Wahlschalter einstellen.

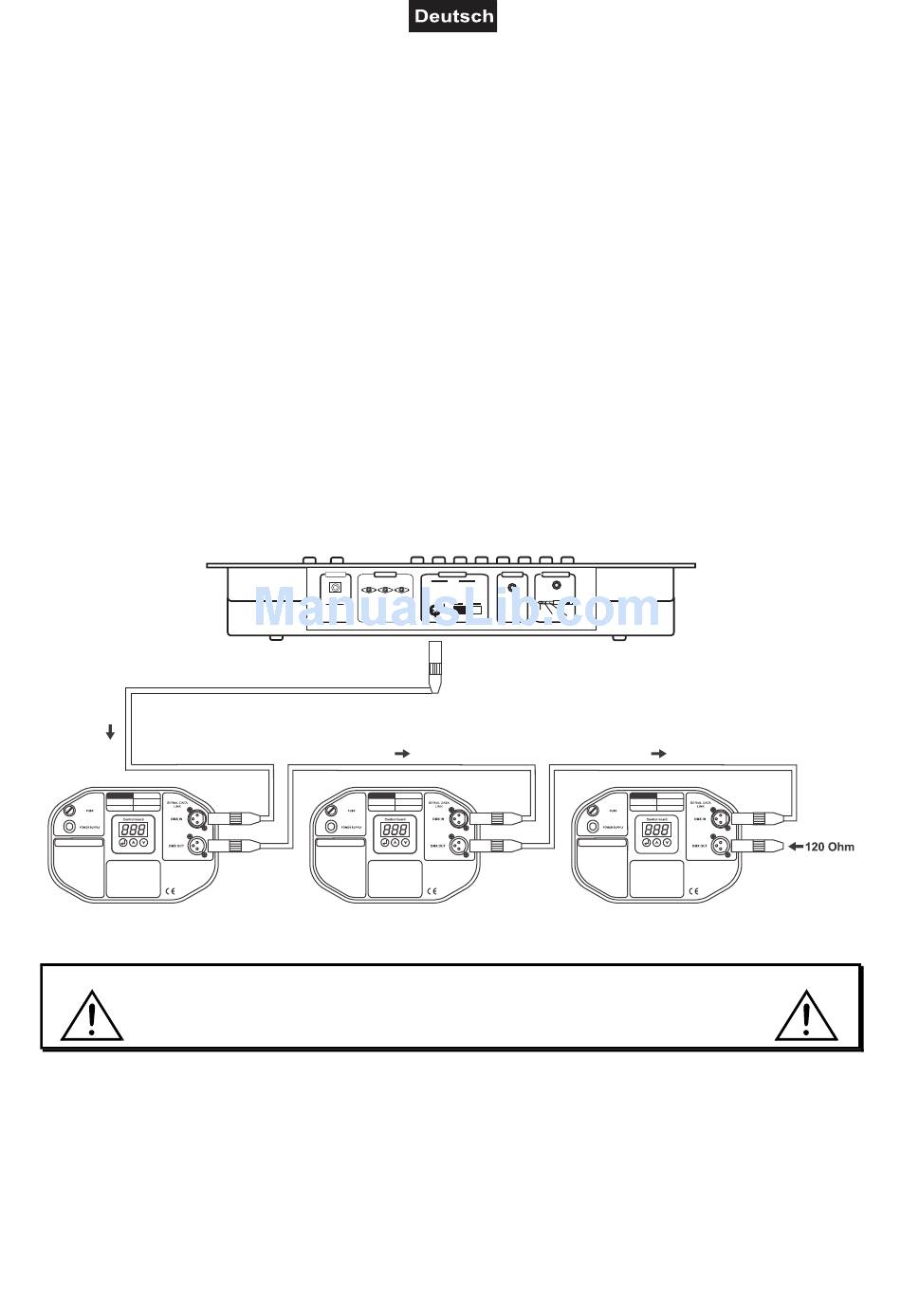

Aufbau einer seriellen DMX-Kette:
Verbinden Sie den DMX-Ausgang des DMX Scene Setter mit dem DMX-Eingang des nächsten Gerätes.
DC INPUT MIDI
- +
THRU OUT
DC 12V 18V DC 12V 18V
~
500 mA min
Projector 2
Starting address 17
Achten Sie darauf, dass die Adern der Datenleitung an keiner
Stelle miteinander in Kontakt treten. Die Geräte werden
ansonsten nicht bzw. nicht korrekt funktionieren.
DMX OUT AUDIO REMOTE
1=Ground 1=Ground
2=Data- 2=Data+
1/4"stereo jack
3=Data+ 3=Data-
LINE IN
2 1
IN
100mV 1Vp-p
~ Full on
Black out
DMX polarity select GND
3
9
Projector 3
Starting address 33
