Turbo-V 81
PCB 24 Vdc
Controller
Model 969-9538
87-900-121-01 (B)
FEBRUARY 2006
vacuum technologies
MANUALE DI ISTRUZIONI
BEDIENUNGSHANDBUCH
NOTICE DE MODE D'EMPLOI
MANUAL DE ISTRUCCIONES
MANUAL DE ISTRUÇÕES
BEDRIJFSHANDLEIDING
ISTRUKSTIONSBOG
BRUKSANVISNING
INSTRUKSJON MANUAL
OHJEKÄSIKIRJA
Ο∆ΗΓΙΕΣ ΧΡΗΣΕΩΣ
FELHASZNÁLÓI KÉZIKÖNYV
PODRECZNIK INSTRUKCJI
NÁVOD K POUŽITÍ
NÁVOD NA OBSLUHU
PRIROČNIK ZA NAVODILA
INSTRUCTION MANUAL

Advertisement

Table of Contents
loading

Related Manuals for Varian Turbo-V 81 969-9538

Summary of Contents for Varian Turbo-V 81 969-9538

  • Page 1 vacuum technologies MANUALE DI ISTRUZIONI Turbo-V 81 BEDIENUNGSHANDBUCH PCB 24 Vdc NOTICE DE MODE D’EMPLOI Controller MANUAL DE ISTRUCCIONES MANUAL DE ISTRUÇÕES Model 969-9538 BEDRIJFSHANDLEIDING ISTRUKSTIONSBOG BRUKSANVISNING INSTRUKSJON MANUAL OHJEKÄSIKIRJA Ο∆ΗΓΙΕΣ ΧΡΗΣΕΩΣ FELHASZNÁLÓI KÉZIKÖNYV PODRECZNIK INSTRUKCJI NÁVOD K POUŽITÍ NÁVOD NA OBSLUHU PRIROČNIK ZA NAVODILA 87-900-121-01 (B) INSTRUCTION MANUAL...
  • Page 2 Turbo-V 81 PCB 24 Vdc Controller...
  • Page 5 ISTRUZIONI PER L’USO ....................1 GEBRAUCHSANLEITUNG ....................4 MODE D’EMPLOI........................ 7 INSTRUCCIONES DE USO ....................10 ISTRUÇÕES PARA O USO ....................13 GEBRUIKSAANWIJZINGEN..................... 16 BRUGSANVISNING......................19 BRUKSANVISNING ......................22 BRUKERVEILEDNING...................... 25 KÄYTTÖOHJEET......................28 ODHGIES CRHSEWS ..........................31 HASZNÁLATI UTASÍTÁS ....................34 INSTRUKCJA UZYTKOWANIA ..................
  • Page 6 INSTALLATION ............................. 55 J3 Connector ............................ 55 J2 Connector ............................ 55 J4 Connector ............................ 55 J5 RS-232 Interface Connector ......................56 DATA EXCHANGE PROTOCOLS ......................56 RS-232 Protocol 1 Communication Description .................. 56 Communication Protocol ........................56 Error Code Table ..........................58 RS 232 Protocol 2 Communication Descriptions................

  • Page 7: Istruzioni Per L'uso

    L'utilizzatore deve leggere attentamente speciale; se si presentano segni di danni, che il presente manuale di istruzioni ed ogni altra potrebbero essersi verificati durante il trasporto, informazione addizionale fornita dalla Varian prima contattare l'ufficio vendite locale. dell'utilizzo dell'apparecchiatura. La Varian si ritiene sollevata eventuali responsabilità...
  • Page 8 In caso di guasto è possibile usufruire del servizio di utilizzare il controller in ambienti esposti ad agenti atmosferici riparazione Varian o del "Varian advance exchange (pioggia, gelo, neve), polveri, gas aggressivi, in ambienti service", che permette di ottenere un controller esplosivi o con elevato rischio di incendio.
  • Page 9 ISTRUZIONI PER L’USO Cavo interconnessione tra Controller e pompa 87-900-121-01 (B)

  • Page 10: Gebrauchsanleitung

    Personal, nicht autorisierten Eingriffen und Missachtung einheimischen, hier Geltung kommenden Bestimmungen übernimmt die Firma Varian keinerlei Haftung. Der Controller der Serie Turbo-V 81 PCB ist ein mikroprozessorgesteuerter Frequenzwandler. Er ist aus Festkörperbauteilen gefertigt und verfügt über ein Selbstdiagnose- und ein Selbstschutzsystem. Er enthält...
  • Page 11 Kühlungsluft frei um das befugtem Fachpersonal ausgeführt werden. Gerät zirkulieren kann. Der Controller darf nicht in Bei einem Defekt kann der Varian Reparaturdienst Umgebungen installiert u/o benutzt werden, die bzw. der "Varian advanced exchange service" in Witterungseinflüssen (Regen, Frost, Schnee), Staub...
  • Page 12 GEBRAUCHSANLEITUNG Verbindungskabel zwischen Controller und Pumpe 87-900-121-01 (B)

  • Page 13: Mode D'emploi

    Varian, avant aussitôt le bureau de vente local. l'utilisation de l'appareil. Varian décline par conséquent toute responsabilité...
  • Page 14 à ce que l'air de refroidissement personnel agréé. En cas de panne, il est possible de puisse circuler librement autour de l'appareil. Ne pas s'adresser au Service de réparation Varian ou bien au installer et/ou utiliser le contrôleur dans des milieux "Varian...
  • Page 15 MODE D'EMPLOI Câble d’interconnexion entre le contrôleur et la pompe 87-900-121-01 (B)

  • Page 16: Instrucciones De Uso

    Varian antes de utilizar el equipo. Varian se contacto con la oficina de venta más cercana. considera libre de cualquier responsabilidad debida al incumplimiento total o parcial de las instrucciones, al uso poco apropiado por parte de personal sin formación, a las...
  • Page 17 En caso de avería es posible utilizar circular libremente alrededor del aparato. No instalar ni el servicio de reparación Varian o el “Varian advance utilizar el controlador en ambientes expuestos a exchange service”, que permite obtener un controlador agentes atmosféricos (lluvia, hielo y nieve), polvos,...
  • Page 18 INSTRUCCIONES DE USO Cable de interconexión entre controlador y bomba 87-900-121-01 (B)
  • Page 19 Varian antes de utilizar a aparelhagem. A Varian não contacto com o escritório de vendas local. se responsabiliza pela inobservância total ou parcial das instruções, pelo uso indevido por parte de pessoas não...
  • Page 20 Em caso de defeito circular livremente ao redor da aparelhagem. Não é possível utilizar o serviço de reparação Varian ou o instalar e/ou utilizar o controller em ambientes "Varian advance exchange service", que permite obter expostos a agentes atmosféricos (chuva, gelo, neve),...
  • Page 21 INSTRUÇÕES PARA O USO Cabo de Interconexão entre o Controller e a Bomba 87-900-121-01 (B)

  • Page 22: Gebruiksaanwijzingen

    Varian acht zich niet aansprakelijk voor de verkoopkantoor. gevolgen van het niet of gedeeltelijk in acht nemen van de aanwijzingen, onoordeelkundig gebruik door niet hiervoor opgeleid personeel, reparaties waarvoor geen toestemming is verkregen of gebruik in strijd met de specifieke nationale wetgeving.
  • Page 23 De controller mag niet Varian of de "Varian advanced exchange service" in te geïnstalleerd en/of gebruikt worden in ruimten die schakelen:...
  • Page 24 GEBRUIKSAANWIJZINGEN Verbindingskabel tussen controller en pomp 87-900-121-01 (B)

  • Page 25: Brugsanvisning

    Kontakt lokale forhandler, hvis yderligere information Varian, før udstyret emballagen viser tegn på skader, der kan være opstået anvendes. Varian tager ikke ansvar for skader helt eller under transporten. delvis følge tilsidesættelse disse instruktioner, fejlagtig brug personer uden tilstrækkelig kendskab, ukorrekt anvendelse af udstyret eller håndtering, der strider imod gældende lokale...
  • Page 26 Varian udvekslingsservice, hvor man kan få påvirkninger fra atmosfæren (regn, sne, is), damp, en repareret pumpe i bytte for den, der er gået i stykker. aggressive gasser, og ligeledes ikke i eksplosivt eller brandfarligt miljø.
  • Page 27 BRUGSANVISNING Forbindelseskabel mellem styreenheden og pumpen 87-900-121-01 (B)

  • Page 28: Bruksanvisning

    Kontakta det lokala försäljningskontoret om emballaget dokumentation från Varian före användning visar tecken på skador som kan ha uppstått under utrustningen. Varian tar inget ansvar för skador som transporten. Se till att styrenheten inte tappas eller helt eller delvis orsakats åsidosättande utsätts för stötar vid uppackningen.
  • Page 29 Styrenheten ska installeras permanent på ett sådant Om styrenheten havererar, kontakta Varian reparation- ställe, att kylluften kan cirkulera fritt kring apparaten. sverkstad eller Varian utbytesservice, som kan ersätta Installera och använd inte styrenheten i miljöer som styrenheten med en renoverad styrenhet.
  • Page 30 BRUKSANVISNING Anslutningskabel mellan styrenhet och pump 87-900-121-01 (B)

  • Page 31: Brukerveiledning

    Brukeren bør lese denne brukerveiledningen beskyttelsesemballasje. Viser denne tegn på skader og all annen informasjon fra Varian før utstyret tas i som kan ha oppstått under transporten, må du ta bruk. kontakt med det lokale salgskontoret. Varian kan ikke holdes ansvarlig for hendelser som skjer på...
  • Page 32 BRUKERVEILEDNING VEDLIKEHOLD MERK Turbo-V 81 seriens styreenheter er vedlikeholdsfrie. Alt arbeid på styreenheten må kun utføres av autorisert Styreenheten skal installeres på slik måte, personell. Dersom styreenheten stanser, må du ta kjøleluften kan sirkulere fritt rundt apparatet. Ikke kontakt med Varians reparasjonservice eller med installer eller bruk styreenheten i miljøer som utsettes Varians avanserte bytteservice, som kan tilby overhalte for regn, snø...
  • Page 33 BRUKERVEILEDNING Forbindelseskabel mellom styreenheten og pumpen 87-900-121-01 (B)

  • Page 34: Käyttöohjeet

    Ennen laitteen käyttöönottoa käyttäjän tulee lukea pakkauksessa. Mikäli havaitsette mahdollisesti huolellisesti mukana seuraava käyttöohje sekä kaikki kuljetuksen aikana sattuneita vaurioita, ottakaa yhteys muut Varianin toimittamat lisätiedot. Varian ei vastaa paikalliseen myyntitoimistoon. seurauksista, jotka johtuvat laitteen käyttöohjeiden täydellisestä osittaisesta laiminlyömisestä, ammattitaidottomien henkilöiden suorittamasta laitteen virheellisestä...
  • Page 35 Älä asenna ja/tai käytä Toimintahäiriön sattuessa on mahdollista käyttää valvojaa ilmaston tekijöille (sade, jää, lumi), pölylle, Varianin korjauspalvelua tai "Varian advance exchange syövyttäville kaasuille, räjähdyksille tai tulelle alttiissa service" -palvelua, jolloin on mahdollista vaihtaa paikoissa.
  • Page 36 KÄYTTÖOHJEET Valvojan ja pumpun välinen liitoskaapeli 87-900-121-01 (B)

  • Page 37: Odhgies Crhsews

    Varian, prin apo/ th xrhsimopoi/hsh thj suskeuh/j. H Varian den fe/rei kami/a euqu/nh o/son afora/ thn olikh/ h/ merikh/ aqe/thsh twn odhgiw/n, thn akata/llhlh xrh/sh ek me/rouj anekpai/deutou proswpikou/, auqai/retej epemba/seij h/ xrh/sh pou den sumfwnei/ me tij eidike/j eqnike/j diata/ceij.
  • Page 38 ″ Mhn topoqetei/te kai h/ xrhsimopoiei/te ton ruqmisth/ se episkeuw/n thj Varian h/ thj Varian advance exchange ″ xw/rouj ekteqeime/nouj stij kairike/j sunqh/kej broxh/, pa/go, service , pou saj di/nei th dunato/thta na e/xete e/nan xio/ni, sko/nej, ae/ria, se xw/rouj o/pou upa/rxei ki/ndunoj kaqarisme/no ruqmisth/ se antikata/stash tou xalasme/nou.
  • Page 39 ODHGIES CRHSEWS Hand Held Terminal Empro/sqioj pi/nakaj tou 87-900-121-01 (B)

  • Page 40: Használati Utasítás

    és szállítás során keletkezhettek, kapcsolatba kell lépni a minden egyéb, a Varian által szolgáltatott információt. A helyi forgalmazó irodával. Varian elhárít magától minden esetleges felelősséget, mely a felhasználói utasítások teljes vagy részleges...
  • Page 41 Meghibásodás esetén igénybe vehető a Varian áramlását a berendezés körül. A vezérlőt nem szabad javítási szolgáltatása, vagy a "Varian advanced légköri hatásoknak (eső, fagy, hó) kitett, poros, maró...
  • Page 42 HASZNÁLATI UTASÍTÁS Vezérlő és szivattyú közötti összekötő kábel. 87-900-121-01 (B)

  • Page 43: Instrukcja Uzytkowania

    Varian informacje.Varian uchyla sie od jakiejkolwiek odpowiedzialnosci w przypadku calkowitego czesciowego przestrzegania swoich...
  • Page 44 .W przypadku uszkodzenia mozliwe jest korzystanie z instalowac i/lub uzytkowac kontroler w miejscach serwisow naprawczych Varian lub “Varian advance narazonych na dzialanie warunkow atmosferycznych exchange service”, w ktorym mozna otrzymac kontroler (deszcz, mroz, snieg) pylow, gazow agresywnych, w odnowiony zastepujac go tym uszkodzonym.
  • Page 45 INSTRUKCJA UZYTKOWANIA Kabel laczacy kontroler z pompa 87-900-121-01 (B)

  • Page 46: Příručka K Použití

    V důsledku nedostatečného i částečně nesprávného použití, nebo v případě chyb nevyškoleného personálu či neoprávněných zásahů a neodpovídajících specifickým státním normám, Varian nepřijímá a nenese žádnou zodpovědnost. Kontrolér Turbo-V 81 PCB je frekvenčním konvertorem, je kontrolovaný mikroprocesorem a skládá se z pevných...
  • Page 47 V případě poruchy se může využít ochlazovací vzduch. Kontroléry se nesmí instalovat v opravářského servisu Varian nebo "Varian advanced místech vystavených atmosferickým vlivům (déšť, exchange service", kde poškozený kontrolér bude mráz, sníh), prachu, agresivním plynům, na výbušných...
  • Page 48 PŘÍRUČKA K POUŽITÍ Propojovací kabel mezi Kontrolérem a čerpadlem 87-900-121-01 (B)

  • Page 49: Návod K Použitiu

    ďalšie doplnky, dodané skontaktujte sa s kanceláriou miestneho predaja. podnikom Varian. Podnik Varian nepreberá na seba žiadnu zodpovednosť za úplné, alebo čiastočné nedodržiavanie návodu, za nesprávne používanie prístroja nekompetentnými osobami, za nepovolené...
  • Page 50 V prípade vady je možné využiť opravnú prúdiť chladný vzduch. Controllers sa nesmú inštalovať službu Varian alebo “Varian advanced exchange v miestach, vystavených atmosferickým vplyvom (dážď, service”, ktorá vymení vadný controller.
  • Page 51 NÁVOD K POUŽITIU Kábel prepojenia medzi Controllerom a čerpadlom 87-900-121-01 (B)

  • Page 52: Navodila Za Uporabo

    Controller dobite v posebni zaščitni embalaži; če so na Uporabnik mora temeljito prebrati priročnik in pri tem embalaži znaki poškodbe, ki naj bi nastale med upoštevati vsako dodatno informacijo, ki jo nudi Varian. transportom obrnite se krejavnemu prodajalnemu Varian ne odgovarja v slučaju celotnega ali delnega biroju.
  • Page 53 V slučaju okvare se lahko obrnite servisu napravo. Controller ne smete vgraditi in/ali uporabiti v Varian ali "Varian advance exchange service", ki Vam okolicah, ki so ogrožene s klimatskimi dejavniki (dež, stavlja na razpolago popravljeni controller.
  • Page 54 NAVODILA ZA UOPRABO Interkonektorski kabel med Controllerjem in črpalko 87-900-121-01 (B)

  • Page 55: Instructions For Use

    Varian. Varian declines all office immediately. responsibility which may become as the result of the...
  • Page 56 Any intervention must be must be positioned so that the cooling air can circulate performed by authorized personnel. freely around the equipment. Do not install and/or use In case of failure you can use the Varian customer controller environments exposed support service or the "Varian advance exchange...
  • Page 57 INSTRUCTIONS FOR USE Controller - Pump Interconnection Cable 87-900-121-01 (B)

  • Page 58: Technical Information

    TECHNICAL INFORMATION GENERAL DESCRIPTION The controller can be operated via remote signals through an RS-232 connection. The Turbo-V 81 PCB controller is a microprocessor- controlled, solid-state, frequency converter with self- The controller can be operated in local mode through diagnosis and protection features. suitable switches connected between the input pins of J4 connector and ground (see section J4 connector for The controller drives the Turbo V-81 pump series by...

  • Page 59: Controller Connector And Jumper

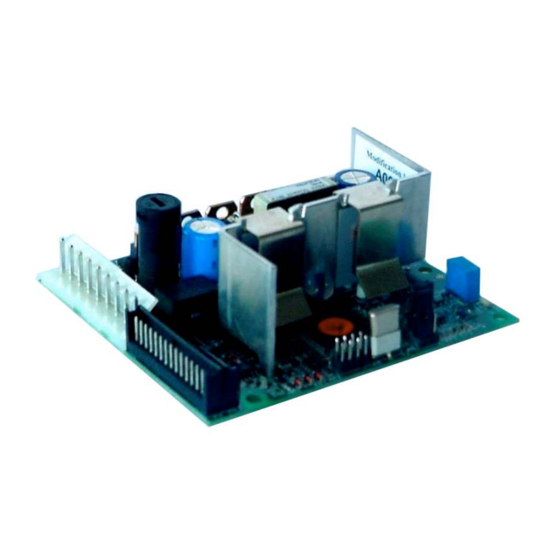

    TECHNICAL INFORMATION Controller Connector and Jumper The following figure shows the controller and indicates its connectors and jumpers. Pump Connector Power Supply Connector (24 V) Signal Connector Run-up time setting (8-60 min.) factory set to 8 min. Serial Jumper Interface Connector and Jumper Jumper Configurations Run-up Time Adjustment...

  • Page 60: Controller Outline

    TECHNICAL INFORMATION CONTROLLER OUTLINE The outline dimension for the controller is shown in the following figure. Dimensions: mm Controller Outline 87-900-121-01 (B)

  • Page 61: Installation

    TECHNICAL INFORMATION • INSTALLATION Pin 3 68 Vac 3-phase output to pump motor stator (phase R). Inspect the controller for any shipping damage. The controller is designed to be installed into a rack. • Pins 5/4 Pump temperature sensor. All the connections are fitted to J2, J3, J4 and J5 J4 Connector connectors.

  • Page 62: J5 Rs-232 Interface Connector

    TECHNICAL INFORMATION DATA EXCHANGE PROTOCOLS e following figure shows a typical contact logic input connection and the related simplified circuit of the This controller can use protocol 1 or 2 on its RS 232 controller. port. During power controller's logic automatically recognizes the type of protocol used by peripheral which...
  • Page 63 TECHNICAL INFORMATION • • Parameter Number: it points out to the controller in the case of a string with a length greater than 40 about which parameter the master wants to operate, characters, with: and about the kind of operation (read/write). consists of: Controller address •...

  • Page 64: Error Code Table

    TECHNICAL INFORMATION RS 232 Protocol 2 Communication PARAMETER TYPE DESCRIPTION Descriptions NUMBER X0002 Low speed ON/OFF Transmission Channel Characteristics X0003 Pump ON/OFF levels: RS 232 X0008 Remote ON/OFF baud rate: 9600/4800 10009 Error acknowledgment: programmable by a jumper on the error status clearing board character length:...

  • Page 65: Examples

    TECHNICAL INFORMATION When the master addresses a slave device: Command : SOFT-START (OFF) Source : PC 1) In case of reading request of the value contained in Destination : Inverter a window, the slave answers a string equal to the one sent by the master but in addition there is the field <DATA>...

  • Page 66: Serial Communication Windows

    TECHNICAL INFORMATION Serial Communication Windows TYPE Description X START/STOP (1= START ; 0= STOP) X SPEED SELECTION ACTIVE [0=HS / 1=LS] X REMOTE/SERIAL Configuration (1= Remote ; 0= Serial) X SOFT START YES/NO (1= YES ; 0= NO) Default = 0 X SET POINT TYPE (0 =Frequency;...

  • Page 67: Operation5

    Replacement controllers are available on an advance and refer to Turbo-V pump instruction manual prior to exchange basis through Varian. necessary, operating the Turbo-V controller. information is provided to aid the operator in determining malfunctions and corrective steps to be taken.
  • Page 68 NOTE: If a product is received at Varian which is contaminated with a toxic or hazardous material that was not disclosed, the customer will be held responsible for all costs incurred to ensure the safe handling of the product, and is liable for any harm or injury to Varian employees as well as to any third party occurring as a result of exposure to toxic or hazardous materials present in the product.
  • Page 69 Request for Return FAILURE REPORT TURBO PUMPS and TURBOCONTROLLERS POSITION PARAMETERS Power: Rotational Speed: Does not start Noise Vertical Current: Inlet Pressure: Does not spin freely Vibrations Horizontal Temp 1: Foreline Pressure: Does not reach full speed Leak Upside-down Mechanical Contact Overtemperature Other: Temp 2:...
  • Page 70 Fax: (82) 2 3452 2451 Korea China Mexico Tel: (82) 2 3452 2452 (dedicated line) Varian Technologies - Beijing Varian, S. de R.L. de C.V. vtk.technical.support@varianinc.com Room 1201, Jinyu Mansion Concepcion Beistegui No 109 No. 129A, Xuanwumen Xidajie Col Del Valle Xicheng District C.P.
