Summary of Contents for Nice E Star ST

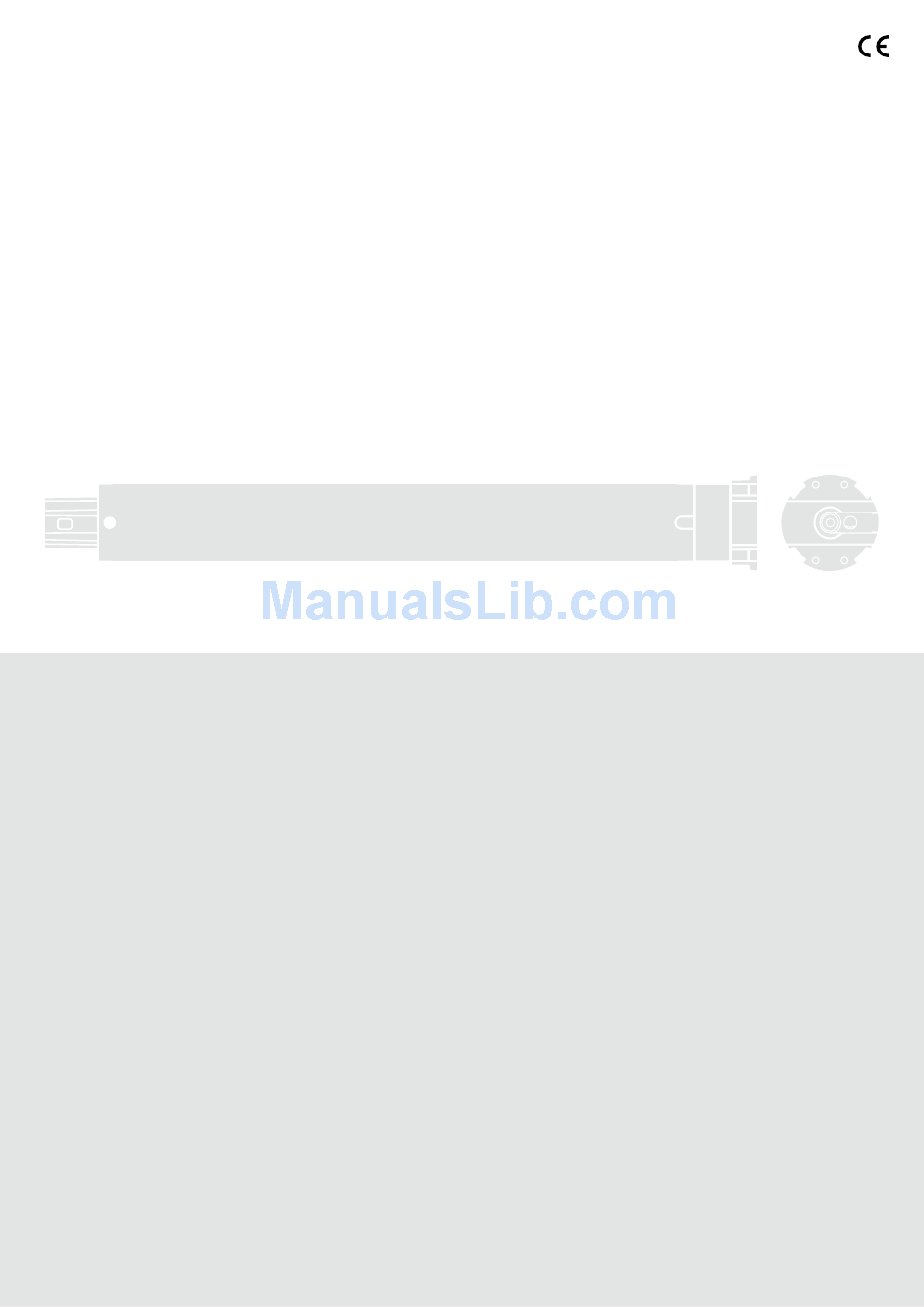

- Page 1 Nice E Star ST E Star MT E Star MKT E Star LT Tubular motor EN - Instructions and warnings for installation and use SV - Anvisningar och varningar för installation och användning...
- Page 3 3 - Blue: = Common (usually connected to Neutral). 4 - Yellow-green: = Earth (equipotential bonding connection – FUSE does not exist in the E Star ST engine). 2 - Programming limit positions “0” and “1” MANUALLY - ref. paragraph 5.3 The high limit switch (0) or the low limit switch (1) can be memorised at the beginning according to your needs.
-
Page 4: Product Description And Intended Use
– installed inside the awning winder roller, the protruding face is fixed by means of of the awning. the special Nice screws and/or support brackets (not supplied in the pack); • If the product is installed at a height of less than 2.5 m from the floor or other sup- –... -
Page 5: Electrical Connections
1.2. Incorrect installation can lead to serious injury. To assemble and install the tubular motor, refer to fig. 3. Consult the Nice product Caution! catalogue or the web site www.niceforyou.com to select the limit switch ring (fig. - Page 6 This function is set at the factory, however it is not applicable if the limit switches are position “0” position “1” position “2” programmed using the manual mode (paragraph 5.3). It can be disabled only dur- Fabric tensioning ing the programming of the limit switches in semi-automatic mode (paragraph 5.4). (function “FRT”) Manual procedure paragraph 5.3...
- Page 7 5.4 - Programming limit positions “0” and “1” SEMI-AUTOMATICALLY Caution! • This programming mode is recommended for awnings with boxes. • Program first position “0” followed by position “1”. • (The “RDC” function remains enabled) 01. Use the Up or Down button to move the awning to the point of mid-travel. Note - during movement, 2 brief interruptions indicate that no limit position is memo- rised.
- Page 8 5.6 - Tensioning the fabric: “FRT” function (position “2”) This function is used to tension the awning canvas when open. The function is activated by programming position “2” in Era Star T. During use of the automation, when the awning opens, the motor moves it first to position “1” and then immediately tensions the canvas by automatically activating a short up movement to position “2”.
- Page 9 04. Press and hold the Up and Down buttons simultaneously and wait for the awning to complete two short movements: one up movement and (after a few seconds) one down movement, until it stops again in the set position. Then release the two buttons. 05.
-
Page 10: Troubleshooting Guide
5.8 - Awning with MANUAL hook-up of fabric on opening: “FTA” function This function has been developed exclusively for awnings with a manual mechanism to block the canvas in the opening position (for example the mechanism on awnings with straight arms, on arbour awnings etc.). The motor enables memorisation of only one hook-up position. If the function is active, during closure the motor is stopped automatically as soon as the awning comes into contact with the blocking mechanism on its route. -
Page 11: Disposal Of The Product
Model / Type: E STAR ST 324, E STAR ST 524, E STAR ST 611, domestic waste is strictly prohibited. Separate the waste into cate- E STAR ST 1011, E STAR ST 430, E STAR MT 1030, E STAR MT 426, gories for disposal, ac cording to the methods envisaged by current... - Page 13 Snabbguide Anvisning för konsultation • Denna guide har ett eget numreringssystemet som inte motsvarar numreringen i tex- ten i den kompletta bruksanvisningen. • Era Star T rörmotor Denna guide ersätter inte den komplet- ta manualen. för solmarkiser 1 - Elanslutningar - ref.
-
Page 14: Produktbeskrivning Och Avsedd Användning
– får ström från elnätet (se motorns märkplåt); • Ta bort onödiga kablar från området före installationen. Stäng av samtliga mekanis- – den utskjutande sidan fästs med hjälp av speciella Nice-skruvar och/eller -stödfäs- mer som inte krävs för markisens motordrivna funktion. - Page 15 – Svart: = fasledare (rörelse nedåt/uppåt). – Blå: = neutralledare. – Gul-grön: = Jord (potentialutjämning – existerar inte i E Star ST-motorn). Varning! – Den maximala längden på kablarna som används för att ansluta en vägg- monterad panel eller ett relä är 100 m.
- Page 16 Funktionen är fabriksinställd men är inte tillämpbar om ändlägesbrytarna program- läge ”0” läge ”1” läge ”2” meras manuellt (avsnitt 5.3). Funktionen kan endast stängas av när ändlägesbrytarna Spänning av tyget programmeras halvautomatiskt (avsnitt 5.4). (”FRT”-funktion) Manuell procedur avsnitt 5.3 Halvautomatisk procedur Minskning av styrka läge ”S”...
- Page 17 5.4 - Programmering av ändlägen ”0” och ”1” HALVAUTOMATISKT Varning! • Denna typ av programmering rekommenderas för markiser med höljen. • Programmera först läget ”0” och därefter läget ”1”. • (”RDC”-funktionen förblir aktiverad) 01. Använd upp- eller ned-knappen för att köra ut markisen halvvägs. Obs! - 2 korta stopp under rörelsen betyder att inget ändläge har lagrats. 02.
- Page 18 5.6 - Spänning av tyget: ”FRT”-funktion (läge ”2”) Funktionen används för att spänna markisväven när markisen är öppen. Funktionen aktiveras genom att läge ”2” programmeras i Era Star T-motorn. När automatiseringen används, när markisen öppnas, kör motorn markisen först till läge ”1” och spänner sedan markisväven genom att automatiskt aktivera en kort rörelse uppåt till läge ”2”.
- Page 19 04. Tryck på upp- och ned-knappen samtidigt och håll dem nedtryckta tills markisen utför två kompletta korta rörelser: en rörelse uppåt (efter några få sekunder) och en rörelse nedåt tills den åter stannar vid det inställda läget. Släpp sedan upp de två knapparna. 05.
- Page 20 5.8 - Markis med MANUELL spärrning av markisväv i öppningsläge: ”FTA”-funktion Funktionen har utformats enbart för markiser med en manuell mekanism för spärrning av markisväven i öppningsläget (t.ex. mekanism på markiser med raka armar, pergolamarkiser o.s.v.). Motorn lagrar endast ett spärrningsläge. När funktionen är aktiverad stannar motorn automa- tiskt under stängningen så...
-
Page 21: Eu-Deklaration Om Överensstämmelse
Modell/typ: E STAR ST 324, E STAR ST 524, E STAR ST 611, lämna produkten till återförsäljaren vid köp av en ny version. E STAR ST 1011, E STAR ST 430, E STAR MT 1030, E STAR MT 426, Varning! - Olaglig bortskaffning kan leda till allvarliga rättsliga påföljder E STAR MT 1026, E STAR MT 817, E STAR MT 1517, E STAR MT 3017, enligt lokal lagstiftning. - Page 24 Nice SpA Oderzo TV Italy www.niceforyou.com info@niceforyou.com...
