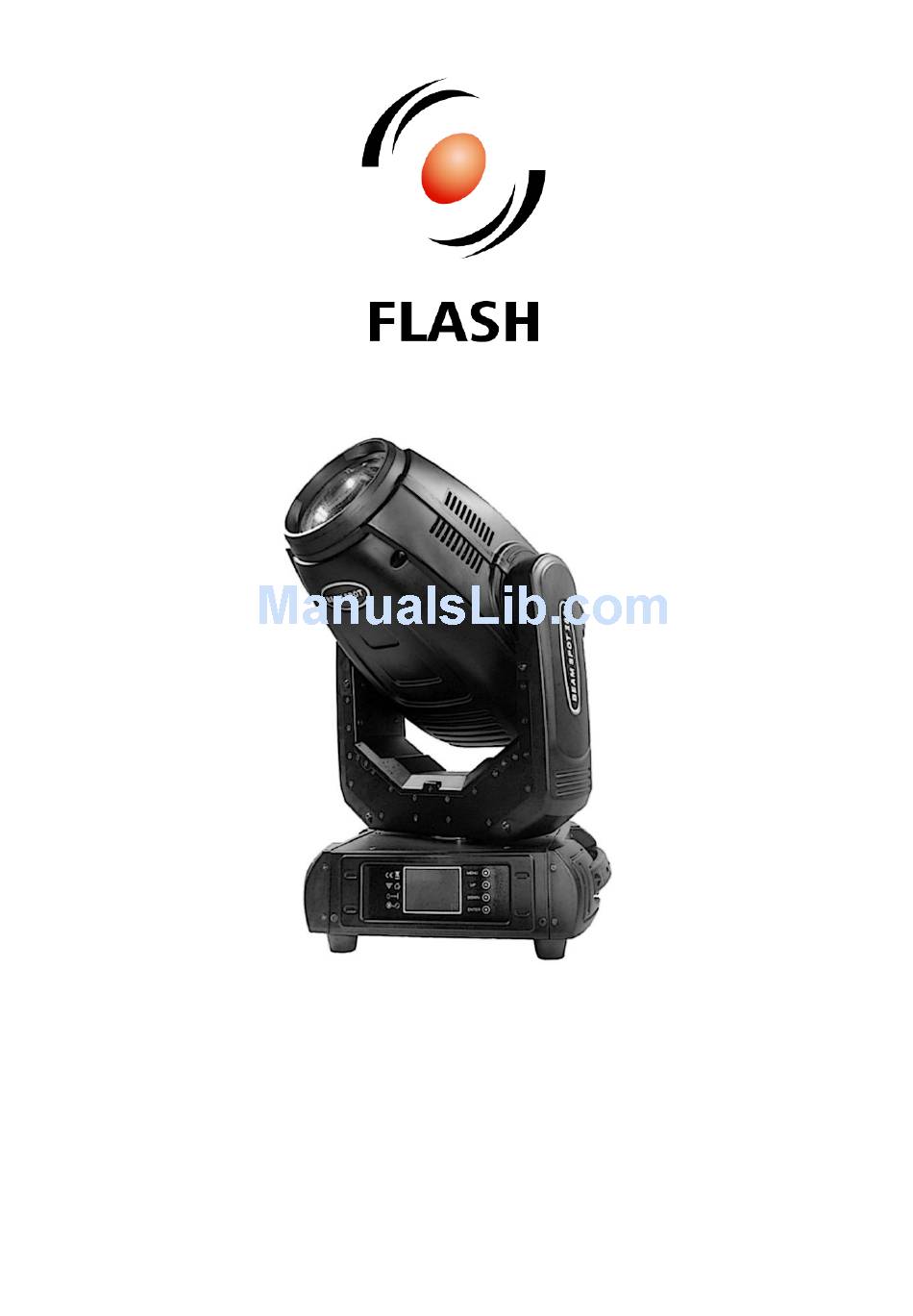

  • Page 1 BEAM Moving Head 10R ZOOM-FOCUS-PRISM-ROTO F1000501 USER MANUAL / INSTRUKCJA OBSŁUGI...

  • Page 2: Table Of Contents

    BEAM Moving Head 10R ZOOM-FOCUS-PRISM-ROTO F1000501 Table of contents Introduction ..............................2 Safety information ............................2 Product information ............................2 Product description ............................ 2 Specification ..............................2 Installation ................................ 3 Connections ..............................3 Connecting DMX signal..........................4 Voltage specification ..........................4 Connecting power supply ........................

  • Page 3: Introduction

    Power supply voltage: 90 - 240V  Voltage frequency: 50/60Hz  Lamp type: 10R  Display: LCD Matrix  Color: Color wheel - 13 colors + white  Beam angle (min): 2,5°  Beam angle (max): 45°  Dimming: Linear: 0 - 100% www.flash-butrym.pl...

  • Page 4: Installation

    BEAM Moving Head 10R ZOOM-FOCUS-PRISM-ROTO F1000501  Flash frequency (min): 0,5Hz  Flash frequency (max): 9Hz  Prism: 8-facet and 6-facet, rotating  GOBO wheel: static: 14 + open; rotating: 9 + open  PAN range: 540°  TILT range: 270°...

  • Page 5: Connecting Dmx Signal

    The device must be operated by qualified personnel. Make sure that the power grid supply parameters are consistent with device parameters and limitations are not exceeded. CAUTION! In the case of cable damage do not attempt to repair. Replacement or repair can be made only on the manufacturer or by a person with appropriate permissions. www.flash-butrym.pl...

  • Page 6: Operation Manual

    BEAM Moving Head 10R ZOOM-FOCUS-PRISM-ROTO F1000501 OPERATION MANUAL Control panel The control panel is equipped with LCD display and 4 buttons. Operating Modes You can use This moving head light in 4 ways: Auto Mode - The unit will automatically chase through the different colors and built-in programs.
  • Page 7 About other info for this device ERROR INFO About error info for this device LAMP SETTING Default (Can be multiple choice) Manual Electronic REVERSAL Click on the window reverse phase LANGUAGE Chinese/English Click to return to the original interface www.flash-butrym.pl...

  • Page 8: Dmx Channel List

    BEAM Moving Head 10R ZOOM-FOCUS-PRISM-ROTO F1000501 DMX channel list 16CH mode Channel Function Effect CH 1 0-255: 0°-540° Tilt CH 1 0-255: 0°-270° Pan/Tilt Speed CH 2 0-255: Fast to slow 0-19: No function 20-24: Energy Saving Mode (230W) 25-129: No Function...
  • Page 9 192-193: No function 194-255: Rotating prism backward, slow to fast 0-64: No function Frost CH 12 65-255: Frost effect, 0-100% Zoom CH 13 0-255: Zoom Focus CH 14 0-255: Focus 0-31: Strobe off Strobe CH 15 32-63: Strobe On www.flash-butrym.pl...
  • Page 10 BEAM Moving Head 10R ZOOM-FOCUS-PRISM-ROTO F1000501 64-95: Strobe, slow to fast 96-127: Strobe on 128-143: Slow close – fast open, fast to slow 144-159: Fast open – slow close, slow to fast 160-191: Strobe on 192-223: Random strobe, slow to fast...
  • Page 11 0-127: Index 128-177: Rotating Gobo Wheel backward, slow to fast Rotating Gobo Wheel CH 12 178-203: Stop 204-255: Rotating Gobo Wheel backward, fast to slow No function CH 13 0-19: No function Prism CH 14 20-75: 6-facet linear prism www.flash-butrym.pl...
  • Page 12 BEAM Moving Head 10R ZOOM-FOCUS-PRISM-ROTO F1000501 76-255: 8 facet round prism 0-127: Index 128-191: Rotating Prism forward, fast to slow Rotating prism CH 15 192-193: No function 194-255: Rotating prism backward, slow to fast 0-64: No function Frost CH 16...

  • Page 13: Wprowadzenie

    Profesjonalna głowica ruchoma przeznaczona do zastosowania na estradach, w dużych klubach lub np. w przemyśle telewizyjnym. Urządzenie charakteryzuje się wyjątkowo dobrymi parametrami świetlnymi dzięki zastosowaniu lampy o dużej mocy. Wysoka jasność pozwala na mocne rozświetlenie dużych planów, scen lub pomieszczeń. www.flash-butrym.pl...

  • Page 14: Specyfikacja

    BEAM Moving Head 10R ZOOM-FOCUS-PRISM-ROTO F1000501 Specyfikacja  Pobór mocy: 470W  Napięcie zasilania: 90 - 240V  Częstotliwość napięcia: 50/60Hz  Typ lampy: 10R  Wyświetlacz: LCD Matrycowy  Barwa: Tarcza kolorów - 13 + biały  Kąt świecenia (min): 2,5°...

  • Page 15: Podłączenie Sygnału Dmx

    UWAGA! W przypadku uszkodzenia przewodu nie należy dokonywać samodzielnej naprawy. Wymiana lub naprawa może być wykonana jedynie w serwisie producenta lub przez osobę z odpowiednimi uprawnieniami. www.flash-butrym.pl...

  • Page 16: Instrukcja Użytkowania

    BEAM Moving Head 10R ZOOM-FOCUS-PRISM-ROTO F1000501 INSTRUKCJA UŻYTKOWANIA Panel sterowania Panel sterowania wyposażony jest w wyświetlacz LCD oraz 4 przyciski. Tryby pracy Urządzenie może pracować w jednym z 4 trybów: Auto – automatyczna zmiana kolorów oraz programów wbudowanych w urządzenie.
  • Page 17 About other info for this device ERROR INFO About error info for this device LAMP SETTING Default (Can be multiple choice) Manual Electronic REVERSAL Click on the window reverse phase LANGUAGE Chinese/English Click to return to the original interface www.flash-butrym.pl...

  • Page 18: Lista Kanałów Dmx

    BEAM Moving Head 10R ZOOM-FOCUS-PRISM-ROTO F1000501 Lista kanałów DMX Tryb 16CH Kanał Funkcja Efekt CH 1 0-255: 0°-540° Tilt CH 2 0-255: 0°-270° Prędkość obrotu Pan/Tilt CH 3 0-255: Szybko - wolno 0-19: Brak funkcji 20-24: Tryb oszczędzania energii (230W) 25-129: Brak funkcji 130-139: Włączenie lampy...
  • Page 19 128-191: Obrót pryzmatu 8-ściennego do przodu: szybko - wolno Pryzmat obrotowy CH 11 192-193: Brak funkcji 194-255: Obrót pryzmatu 8-ściennego do tyłu: wolno - szybko 0-64: Brak funkcji Efekt: Frost CH 12 65-255: Efekt Frost, 0-100% Zoom CH 13 0-255: Zoom Ostrość CH 14 0-255: Focus www.flash-butrym.pl...
  • Page 20 BEAM Moving Head 10R ZOOM-FOCUS-PRISM-ROTO F1000501 0-31: Wyłączony 32-63: Włączony 64-95: Wolno - szybko 96-127: Włączony Efekt Strobo CH 15 128-143: Wolne zamykanie – szybkie zamykanie, szybko - wolno 144-159: Szybkie otwieranie – wolne zamykanie, wolno - szybko 160-191: Włączony 192-223: Losowy błysk, wolno - szybko...
  • Page 21 171-179: Gobo 1 stop 180-217: Obrót tarczy: szybko - wolno 218-255: Obrót tarczy: wolno – szybko 0-127: Index 128-177: Obrót tarczy do tyłu: wolno - szybko Tarcza Gobo (obrotowe) CH 12 178-203: Stop 204-255: Obrót tarczy do tyłu: szybko - wolno www.flash-butrym.pl...
  • Page 22 BEAM Moving Head 10R ZOOM-FOCUS-PRISM-ROTO F1000501 Brak funkcji CH 13 0-19: Brak funkcji Pryzmat CH 14 20-75: Włączenie pryzmatu 6-ściennego 76-255: Włączenie pryzmatu 8-ściennego 0-127: Index 128-191: Obrót pryzmatu 8-ściennego do przodu: szybko - wolno Pryzmat obrotowy CH 15 192-193: Brak funkcji 194-255: Obrót pryzmatu 8-ściennego do tyłu: wolno - szybko...
