Summary of Contents for Orion 22206

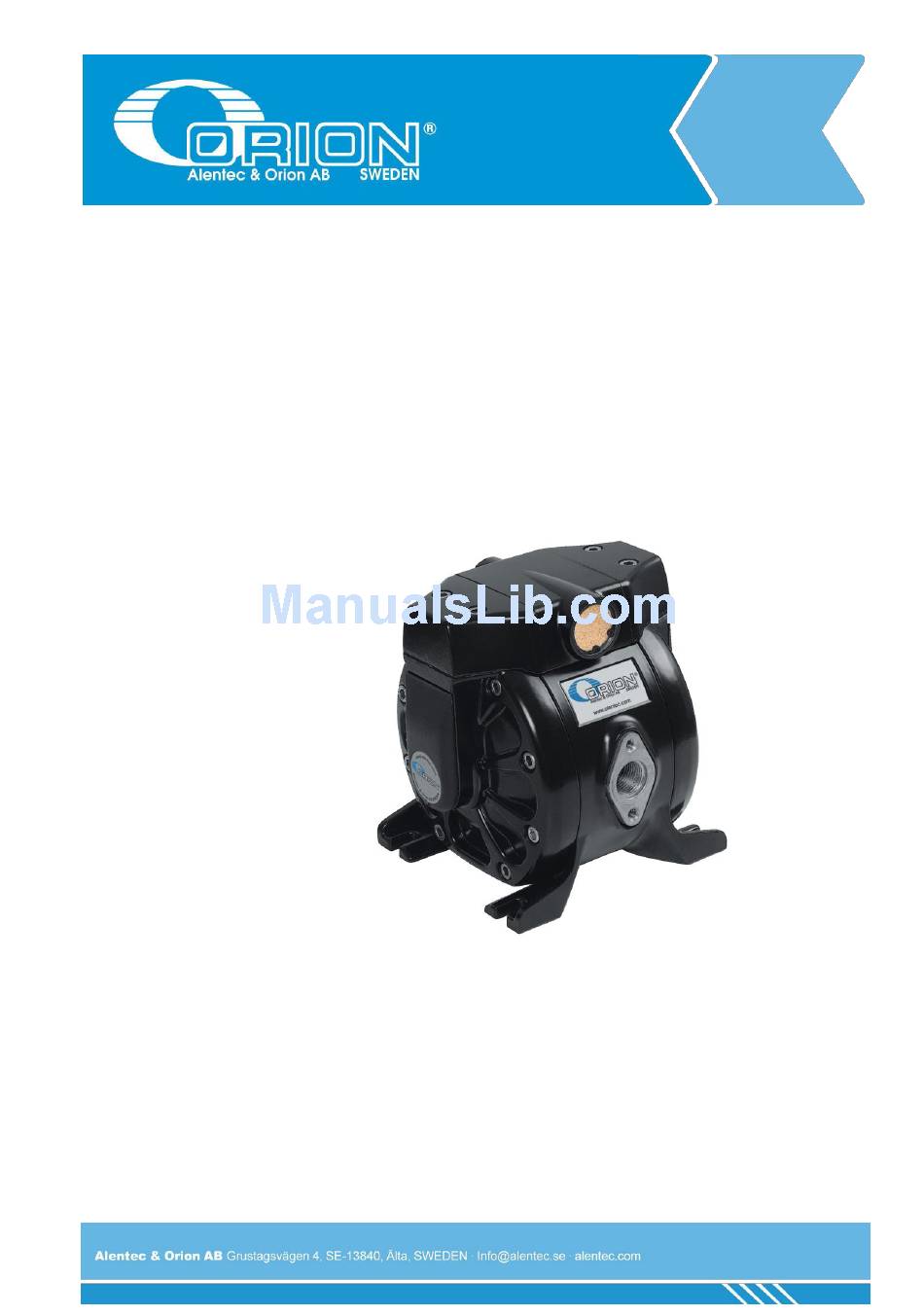

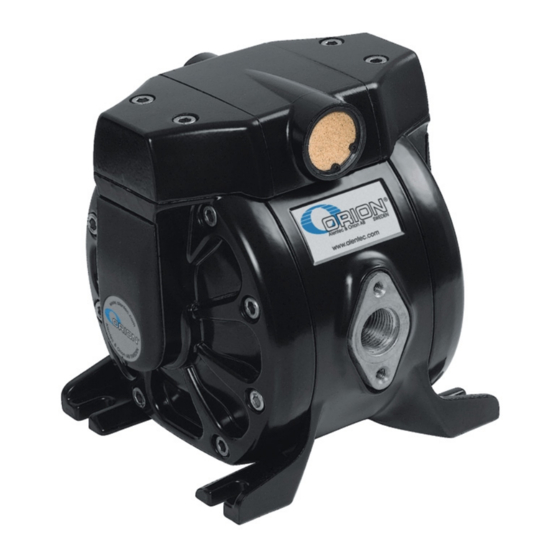

- Page 1 AIR OPERATED DIAPHRAGM PUMPS TRYCKLUFTSDRIVNA MEMBRANPUMPAR Part No. / Réf. / Art. Nr. / Cód.: 22206 – 22208 – 22210 – 22211 – 22216 – 22238 – 22221 – 22226 – 22310 – 22320 – 22325 22328 qwdqwwq Diaphragm pumps_EN_SE_1d...
-
Page 2: Table Of Contents
EN Technical data ............................... 2 S Tekniska data ..............................2 1” Pumps (100 l/min) ............................2 1/2” Pumps (50 l/min) ............................2 1/2" Pumps (30 l/min) ............................3 EN Safety precautions ............................4 S Säkerhetsföreskrifter ............................4 EN Description ..............................5 S Beskrivning ............................... -
Page 3: En Technical Data
EN Technical data S Tekniska data 1” Pumps (100 l/min) 22310/22325/22328, 22320 22310/22325/22328, 22320 Ratio Tryckförhållande Maximum free flow 100L/min / 26 USgal/min Max. flöde fritt utlopp 100L/min Delivery per stroke 16 oz/ 0,50 L Volym per slag 0,50 L Air pressure operating 43,5 to 100 psi/ 3-7 bar Tryckluft... -
Page 4: 1/2" Pumps (30 L/Min)
1/2" Pumps (30 l/min) 22206/22208 22206/22208 Ratio Tryckförhållande Maximum free flow 38L/min / 10 USgal/min Max. flöde fritt utlopp 38L/min Delivery per stroke 3.38 oz/ 0,10 L Volym per slag 0,10 L Air pressure operating 43,5 to 100 psi/ 3-7 bar... -
Page 5: En Safety Precautions
Om tveksamhet råder om imply serious personal damage. Always consult vätskan är tillåten i pumpen, kontakta alltid Alentec your Alentec & Orion distributor if you have any & Orion AB eller dess auktoriserade distributör. doubt regarding of the compatibility of fluids with the pump materials. -
Page 6: En Description
EN Description S Beskrivning Air powered double diaphragm pumps are Membranpumpen är en tryckluftdriven pump med reciprocating positive displacement pump with two två kammare för vätskan och med positivt pumping chambers. Two diaphragms, centrally deplacement. Två membran, centralt placerade i located in the chambers, separate the compressed kamrarna, skiljer tryckluften från vätskan som skall air (dry side) from the liquid being pumped (wet... -
Page 7: En Capacity Curves
EN Capacity curves S Kapacitetskurvor 1” Pumps (100 l/min) 1/2" Pumps (50 l/min) 1/2" Pumps (30 l/min) Diaphragm pumps_EN_SE_1d... -
Page 8: En Dimensions
EN Dimensions S Dimensioner 1/2” Pumps (50 l/min) 6.14” 6.3” 6.57” 4.13” 4.8” 0.31” 5.75” 5.51” 2.76” 1/2” 5.91” 3/8”BSP 156 mm 160 mm 167 mm 105 mm 122 mm 8 mm 146 mm 140 mm 70 mm 150 mm 1”... -
Page 9: En Installation
S Installation EN Installation Rörledningssystemet ska utföras med iakttagande The pipe work must be installed according to local av de rörledningsbestämmelser och normer som regulations for this type of equipment. myndigheterna har beslutat ska gälla för denna typ Never mount a pump directly onto a sheet metal av utrustning. -
Page 10: En Repair And Maintenance
EN Repair and maintenance S Service och underhåll Before any service is done to the pump, Innan något arbete utförs på pumpen måste disconnect air supply! lufttillförseln kopplas bort! Diaphragm replacement Byte av membran 1. Close fluid valves 1. Stäng vätskeventilerna. 2. -
Page 11: En Ball Valves Replacement
EN Ball valves replacement S Byte av backventiler 1. Close fluid valves. 1. Stäng inlopps- och utloppsventiler. 2. Drain the fluid from inside the pump. 2. Låt vätskan i pumpen rinna ur. 3. Remove the directional valve; take care not to 3. -
Page 12: En Air Sensors
En Air sensors S Riktningssensorer The air sensors are on the inside part of the Riktningssensorerna är placerade på insidan av diaphragm covers. To access them, follow the membrankåporna. För att komma åt dem följ procedure for “replacing diaphragms”. anvisningarna i kapitel ”Byte av membran”. Once the covers are removed follow this När kåporna är loss följ instruktionerna nedan: procedure:... -
Page 13: En Troubleshooting
EN Troubleshooting The pump does not work Cause Recommended measure The discharge valve is not open Open the valve on the discharge side. No air supply Turn on the compressor and open valves and regulator. The air supply pressure is too low. Check the compressor and other components. -
Page 14: S Felsökning
S Felsökning Pumpen gör inga slag Möjlig orsak Åtgärd Utloppsventilen är stängd. Öppna utloppsventilen. Ingen tryckluft. Starta kompressor, öppna ventiler och regulator. För lågt lufttryck Kontrollera kompressor och övriga komponenter. Igensatta luftledningar/komponenter. Kontrollera och gör ren luftledningen. Luftutloppet är igensatt. Kontrollera och gör rent. -
Page 15: En Exploded View 3/8" - ½" Composite Pumps
EN Exploded view 3/8” - ½” S Sprängskiss 3/8” - ½” composite pumps komposit pumpar Diaphragm pumps_EN_SE_1d... -
Page 16: En Exploded View ½" Metallic Pumps
EN Exploded view ½” metallic S Sprängskiss ½” pumps metallpumpar Diaphragm pumps_EN_SE_1d... -
Page 17: En Exploded View 1" Pumps
En Exploded view 1” pumps S Sprängskiss 1” pumpar Diaphragm pumps_EN_SE_1d... -
Page 18: En Pump Repair Kits
Directional valve 1 (1:1-1:12) All 3/8” pumps 2420332 Directional valve (PP) 1 (1:1-1:12) 22210, 22211, ACETAL 22216, 22218, 2420321 Balls 22221, 22226 22206, 22208, 2420319 Balls 22215 PTFE 22210, 22211, 22216, 22218, 2420315 Ball guide and seat 3(3:1-3:3) Seats/seals/guides 22221, 22226... -
Page 19: 1" Pumps
1” Pumps Art.no Description For Pump model Consists of: EXTRA All DF100 2420350 Directional valve 1 (1:1-1:12) 22310 2420365 Balls Acetal 22328,22325 2420363 Balls PTFE 22320 2420364 Balls Seats/seals/guides 22325 2420360 Ball guide and seat 3(3:1-3:3) SS/viton/Polypropylen Seats/seals/guides 22310 2420357 Ball guide and seat 3(3:1-3:3) SS/NBR/Acetal... -
Page 20: En Declaration Of Conformity
Alentec & Orion AB Grustagsvägen 4 13840 Älta, Sweden Declares that the products: 22206, 22208, 22210, 22211, 22215, 22216, 22218, 22221, 22226, 22310, 22320, 22325, 22328 Conform with the EU directive 2006/42/EC S Försäkran om överensstämmelse Alentec & Orion AB Grustagsvägen 4...
