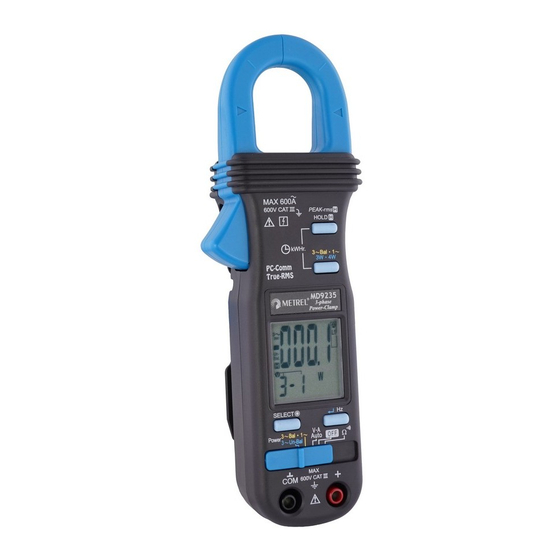

METREL MD 9235
TRMS Power Clamp Meter, 3-Phase,
Unbalanced-Load
MD 9235
User Manual
Bedienungsanleitung
Version 1.2, Code no. 20 752 002

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the MD 9235 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for METREL MD 9235

Summary of Contents for METREL MD 9235

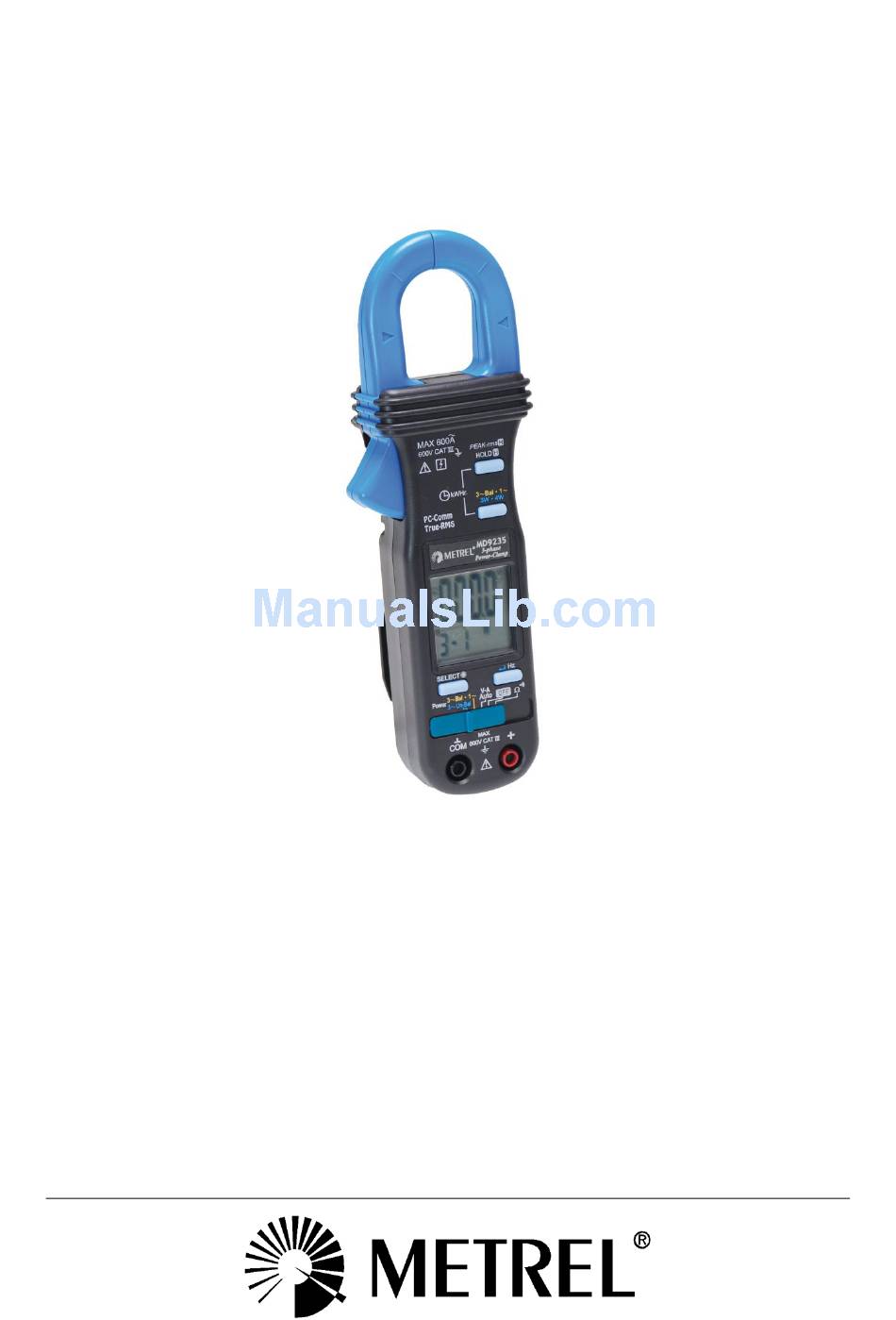

  • Page 1 METREL MD 9235 TRMS Power Clamp Meter, 3-Phase, Unbalanced-Load MD 9235 User Manual Bedienungsanleitung Version 1.2, Code no. 20 752 002...
  • Page 2 Mark on your equipment certifies that this equipment meets the requirements of the EC (European Community) regulations concerning safety and electromagnetic compatibility. No part of this publication may be reproduced or utilized in any form or by any means without permission in writing from METREL.

  • Page 3: Table Of Contents

    MD 9235 Clamp Meter Series Table of contents / Inhalt Table of contents/ Inhalt English 1 Safety ........................... 4 2 Cenelec Directives ......................5 3 Product Description ...................... 6 4 Operation ........................7 5 Specifications......................17 6 Maintenance ....................... 21 Deutsch 1.Sicherheitsbestimmungen ..................

  • Page 4: Safety

    MD 9235 Clamp Meter Series Cenelec Directives 1 Safety This manual contains information and warnings that must be followed for operating the instrument safely and maintaining the instrument in a safe operating condition. If the instrument is used in a manner not specified by the manufacturer, the protection provided by the instrument may be impaired.

  • Page 5: Cenelec Directives

    MD 9235 Clamp Meter Series Safety This Clamp-on meter is designed to apply around or remove from uninsulated hazardous live conductors. But still, individual protective equipment must be used if hazardous live parts in the installation where measurement is to be carried out could be accessible.

  • Page 6: Product Description

    MD 9235 Clamp Meter Series Product Description 3 Product Description This user's manual uses only representative model(s) for illustrations. Please refer specification details for function availability to each model. 1) Transformer Clamp Jaws for AC current magnetic field pick up 2) Jaw marking lines for ACA (&...

  • Page 7: Operation

    MD 9235 Clamp Meter Series Operation 4 Operation CAUTION Before and after hazardous voltage measurements, test the voltage function on a known source such as line voltage to determine proper meter functioning. AutoVA function Set the slide-switch function-selector to the position.
  • Page 8 MD 9235 Clamp Meter Series Operation CAUTION (Application and removal of the Clamp-on meter) For non-invasive ACA current measurements, press the jaw trigger and clamp the jaws around only one single conductor of a circuit for load current measurement. Make sure the jaws are completely closed, or else it will introduce measurement errors.
  • Page 9 MD 9235 Clamp Meter Series Operation Line-level Frequency (Hz) function When ACV or ACA function is auto-selected or manual-selected, press Hz button momentarily toggles to Line-level Frequency (Hz) function. The Hz trigger level is determined by the selected function-range from where the Hz function is activated.
  • Page 10 MD 9235 Clamp Meter Series Operation Single-Phase Power & 3-Phase Balanced-Load Power functions Set the slide-switch function-selector to the “3~Bal ● 1~” Power position. Default at last selected function. Press “3~Bal ● 1~” button momentarily to toggle between “Single-Phase” and “3-Phase Balanced Load”...
  • Page 11 MD 9235 Clamp Meter Series Operation 3. On the contrary, together with significant PF values, WITHOUT “A-lags-V” being turned on indicates that a capacitive circuit is being measured. That is, the Current waveform is leading the Voltage waveform, and the phase-shift angle θ is “-”.
  • Page 12 MD 9235 Clamp Meter Series Operation kWHr (kilo-Watt-Hour) Recording function Set the slide-switch function-selector to the “3~Bal ● 1~” Power position. Setup power measurements as mentioned in the previous “Single-Phase Power & 3-Phase Balanced-Load Power functions” section ”) kWHr Recording, press “3~Bal ● 1~” and “HOLD” buttons at the To start (“...
  • Page 13 MD 9235 Clamp Meter Series Operation Note: During kWHr Recording session, real-time W, VAR, VA as well as kWHr accumulated readings can be selected by pressing the SELECT button momentarily. A flashing “ ” denotes that kWHr Recording is still under-going. An always on “...
  • Page 14 MD 9235 Clamp Meter Series Operation 3-Phase 4-Wire (3 4W) Unbalanced-Load Power function Set the slide-switch function-selector to the “3~Un-Bal” Power position. Press “3W●4W” button momentarily to select 4-Wire measurements. Annunciator “4W” turns on. Clamp the jaws around “Line 1” as reminded by annunciators “...
  • Page 15 MD 9235 Clamp Meter Series Operation / functions Set the slide-switch function-selector to the / function position. Default at last selected function. Press SELECT button to toggle between  and measurement functions. Backlighted display Press the SELECT button for 1 second or more to toggle the display backlight on or off.
  • Page 16 MD 9235 Clamp Meter Series Operation Auto Power Off Quick Test Press-and-hold the 3W.4W button while powering the meter on. The LCD displays “ ” & “ ” to confirm activation right after the 3W.4W button is released. Quick test APO timing is 10 seconds after such activation.

  • Page 17: Specifications

    MD 9235 Clamp Meter Series Specifications 5 Specifications Display : Voltage functions: 6000 counts LCD display Power, Ohm & Hz functions: 9999 counts LCD display ACA clamp-on function: 4000 counts LCD display Update Rate : Power function: 2 per second nominal Voltage, ACA clamp-on &...
  • Page 18 MD 9235 Clamp Meter Series Specifications Special features : Backlighted display; AutoVA (Auto Selection on ACV, DCV or ACA functions); selectable Power parameters of W, VAR & VA with Total Power Factor in dual-display; kWHr Recording; Display Hold; PEAK-rms HOLD; PC-Comm computer interface capabilities Accessories : Test leads (pair), batteries installed, user's manual &...
  • Page 19 MD 9235 Clamp Meter Series Specifications ACA AutoVA Threshold: 1A AC (40Hz ~ 500Hz only) nominal Crest Factor: < 3 : 1 at full scale & < 6 : 1 at half scale for 40.00A, 400.0A & 600A ranges Induced error from adjacent current-carrying conductor: < 0.06A/A Specified accuracy is from 1% to 100% of range and for measurements made at the jaw center.
  • Page 20 MD 9235 Clamp Meter Series Specifications Accuracy is not specified for ACA measurement made BEYOND jaw marking lines (toward jaws opening) Add 4d to specified accuracy for 3-Phase Balanced-Load Power measurements. Add 1% to specified accuracy @ ACA fundamental < 6A or ACV fundamental < 90V.

  • Page 21: Maintenance

    MD 9235 Stromzange Serie Maintenance 6 Maintenance WARNING To avoid electrical shock, disconnect the meter from any circuit, remove the test leads from the input jacks and turn OFF the meter before opening the case. Do not operate with open case.

  • Page 22: Limited Warranty

    In the event of returning the equipment it must be re-sent to the after-sales service of the local Metrel distributor, the outward transport is payable by customer. The delivery must be agreed in advance with consignee. For delivery indicate, by means of an enclosed note, as clear as possible, the reasons for returning it.

  • Page 23: Sicherheitsbestimmungen

    MD 9235 Stromzange Serie Cenelec-Richtlinien 1.Sicherheitsbestimmungen Dieses Handbuch weist Informationen und Warnhinweise aus, die für einen sicheren Betrieb des Messgeräts und sichere Betriebsbedingungen beachtet werden müssen. Wenn das Gerät nicht wie vom Hersteller vorgeschrieben verwendet wird, kann der Schutz, den das Messgerät während des Betriebs bietet, nicht aufrechterhalten werden.

  • Page 24: Cenelec-Richtlinien

    MD 9235 Stromzange Serie Maintenance Instrument mitgelieferte Messleitung oder andere Messleitung die mit CAT III 600 V oder besser bezeichnet ist. Diese Stromzange wurde so vorgesehen, dass sie an gefährliche, unisolierte und stromführende Leiter angeschlossen und wieder von ihnen getrennt werden kann.

  • Page 25: Produktbeschreibung

    MD 9235 Stromzange Serie Produktbeschreibung 3 Produktbeschreibung In diesem Benutzerhandbuch werden zu Illustrationszwecken nur repräsentative Modelle verwendet. In den Spezifikationen finden Sie Angaben zu jedem einzelnen Modell. 1) Transformator-Zange für AC-Strom- Magnetfelderfassung 2) Zangen-Markierungslinien zur Fehlerpositionsanzeige der Strom- und Leistung...

  • Page 26: Betrieb

    MD 9235 Stromzange Serie Betrieb 4 Betrieb ACHTUNG Führen Sie vor und nach Messungen gefährlicher Spannungen einen Test an bekannten Spannungsquellen durch (z.B. Netzspannung), um zu prüfen, ob das Messgerät korrekt funktioniert. AutoVA Funktion Stellen Schiebeschalter Position. Wenn kein Eingangssignal anliegt, wird bei Betriebsbereitschaft „...
  • Page 27 MD 9235 Stromzange Serie Betrieb ACHTUNG (Anlegen und Entfernen des Stromzangenmessgeräts) Drücken Sie den Hebel zum Öffnen der Zange, wenn Sie nicht-invasive Wechselstrommessungen durchführen möchten und umklemmen Sie für die Laststrommessungen nur einen Leiter des Stromkreises mit den Zangen. Stellen Sie sicher, dass die Backen vollständig verschlossen sind, da sonst Messfehler auftreten.
  • Page 28 MD 9235 Stromzange Serie Betrieb Bezugspegelfrequenz-Funktion (Hz) Wenn die Funktionen ACV oder ACA automatisch oder manuell ausgewählt sind, drücken Sie die Taste Hz, um in die Bezugspegelfrequenz-Funktion (Hz) überzugehen. Der Hz-Auslösepegel wird vom ausgewählten Funktionsbereich, aus dem die Frequenzfunktion aktiviert wurde, bestimmt.
  • Page 29 MD 9235 Stromzange Serie Betrieb Funktionen Einphasenleistung und Dreiphasenleistung mit symmetrischer Last Stellen Sie den Funktionsauswahlschalter auf “3~Bal ● 1~”-Leistung. Standardeinstellung letzte ausgewählte Funktion. Drücken Sie die Taste “3~Bal ● 1~”, um zwischen “Einphasenleistung” und “Dreiphasenleistung (mit symmetrischer Last)” hin- und herzuschalten. Die Anzeiger “...
  • Page 30 MD 9235 Stromzange Serie Betrieb leuchtet 2. der Anzeiger “A-lags-V” auf, um anzuzeigen, dass ein induktiver Stromkreis gemessen wird. Das heißt, die Stromwellenform eilt der Spannungswellenform nach und der Phasenverschiebungswinkel θ ist “+”. 3. Wenn demgegenüber signifikante PF-Werte auftreten, OHNE dass A-lags-V eingeschaltet ist, wird dadurch angezeigt, dass ein kapazitiver Stromkreis gemessen wird.
  • Page 31 MD 9235 Stromzange Serie Betrieb Stellen Sie den Funktionsauswahlschalter auf “3~Bal ● 1~”-Leistung. Die Einstellungen für Leistungsmessungen finden vorigen Abschnitt “Einphasen- Dreiphasenleistung mit symmetrischer Last” ”) kWh-Aufzeichnung zu starten, drücken Sie die Tasten “3~Bal ● 1~” Um die (“ und “HOLD” gleichzeitig. Der Anzeiger “...
  • Page 32 MD 9235 Stromzange Serie Betrieb Prüfspitze (+-Anschluss) an “Leitung 1” entsprechend der Anzeiger “ ” auf dem Minidisplay. Wenn der Ablesewert stabil ist, drücken Sie die Taste “ ”, um den ersten Messwert einzugeben. Klemmen Sie die Zange dann an “Leitung 2” entsprechend der Anzeiger “...
  • Page 33 MD 9235 Stromzange Serie Betrieb die rote Prüfspitze (+-Anschluss) an “Leitung 1” entsprechend der Anzeiger “ ” auf dem Minidisplay. Wenn der Ablesewert stabil ist, drücken Sie die Taste “ ”, um den ersten Messwert einzugeben. Klemmen Sie dann die Zange an die “Leitung 2” entsprechend der Anzeiger “...
  • Page 34 MD 9235 Stromzange Serie Betrieb Display mit Hintergrundbeleuchtung Drücken Sie die Taste SELECT mindestens eine Sekunde lang, um die Hintergrundbeleuchtung des Displays ein- und auszuschalten. Auto-Power-Off (APO) Das Messgerät schaltet sich nach ca. 30 Minuten aus, wenn keine Schalterbetätigung erfolgt. Um das Messgerät aus dem APO zurück in Betrieb zu setzen, drücken Sie die Taste SELECT oder schieben Sie den Funktionsauswahlschalter auf OFF und schalten Sie das Gerät wieder ein.
  • Page 35 MD 9235 Stromzange Serie Betrieb Mögliche PC-Schnittstellen Das Messgerät ist nahe dem Batteriefach an der Unterseite mit einer optischen Schnittstelle versehen. Optional kann das PC-Schnittstellenset AMD 9240 (mit optischem Adapter, Kabel, USB-seriell-Adapter und Bs-Software-/Treiber-CD) erworben werden, um das Messgerät über USB an einen PC anzuschließen. Die Aufzeichnungs- Systemsoftware umfasst ein Digitalmessgerät, ein Analogmessgerät, einen Komparator...

  • Page 36: Spezifikationen

    MD 9235 Stromzange Serie Spezifikationen 5 Spezifikationen Display: Spannungsfunktionen: LCD-Display bis 6000 Leistung, Ohm und Hz-Funktionen: LCD-Display bis 9999 AC-Stromfunktion (mit angebrachter Zange): LCD-Display bis 4000 Updaterate: Leistungsfunktion: 2 pro Sekunde (Nennwert) Spannungs-, Strom- (mit Zange) und Ohm-Funktion: 2 pro Sekunde (Nennwert)
  • Page 37 MD 9235 Stromzange Serie Spezifikationen Verbrauch automatische 4 A (normal) Abschaltung: Abmessung: LxBxH 189 x 78 x 40 Gewicht: ca. 192 g Durchmesser Leitung und bei geöffneter Zange: max. 26 mm Sonderfunktionen: Hintergrundbeleuchtung; AutoVA (automatische Auswahl der Funktionen AC V, DC V oder AC A); einstellbare Leistungsparameter für W, VAR und VA mit dem Gesamt-Leistungsfaktor im dualen Display;...
  • Page 38 MD 9235 Stromzange Serie Spezifikationen Wechselstrom (Zange angelegt) 1) 2) Messbereich Genauigkeit 50 Hz / 60 Hz 40 A, 400 A, 600 A 1,0% + 5d 45 Hz ~ 500 Hz 40 A, 400 A 2,0 % + 5 d...
  • Page 39 MD 9235 Stromzange Serie Spezifikationen 0 ~ 600 kW / kVAR F ~ 10. 11. ~ 25. 26. ~ 45. 46. ~ 51. bei PF = 0,98 ~ 0,70 2,0 % + 6 d 3,5 % + 6 d 4,5 % + 6 d 10...

  • Page 40: Wartung

    MD 9225 Stromzange Serie Wartung 6 Wartung WARNUNG Um einen elektrischen Schlag zu vermeiden ist das Messgerät stets vom Stromkreis zu trennen, müssen die Testkabel von den Eingangsbuchsen gelöst und das Messgerät vor Öffnung des Gehäuses ausgeschaltet werden. Betreiben Sie das Messgerät nicht bei geöffnetem Gehäuse.
  • Page 41 MD 9235 Stromzange Serie Wartung Batterien austauschen Das Messgerät verwendet die Standardgröße 1,5V AAA (NEDA 24A oder IEC LR03) Lösen Sie die 2 Schrauben von der Batteriegehäuseabdeckung. Heben Sie die Abdeckung hoch. Tauschen Sie die Batterien aus. Bringen Sie die Abdeckung wieder...
  • Page 42  Gewöhnlicher/normaler Verschleiß/Verbrauch und alle anderen von außen auf das Gerät einwirkenden Ereignisse, die nicht auf den gewöhnlichen Gebrauch/Nutzung zurückzuführen sind.  Verschleiß-/Verbrauchsmaterialien wie z.B. Trageriemen, Kunststoffteile  Zubehör, Sicherungen, Sicherungswiderstände, Funkenstrecken, Batterien oder jedes Produkt, das nach Meinung von METREL missbräuchlich verwendet, verändert, vernachlässigt oder versehentlich...
