Einbau

EINBAU- UND EINSTELLUNGSARBEI-
TEN SIND VON AUTORISIERTEM FACH-
PERSONAL UNTER EINHALTUNG DER
GELTENDEN
SCHRIFTEN AUSZUFÜHREN.
Einbauort für das Kochfeld
Für die Installation der hier beschriebenen
Modelle muss in die Arbeitsplatte des
Möbelstücks eine öffnung mit den in Abbil-
dung 2 angegebenen Abmessungen ges-
DE
chnitten werden.
Das Befestigungssystem des Geräts ist für
Küchenmöbel mit einer Wandstärke von
20, 30 und 40 mm vorgesehen.
Zwischen der Auflagefläche für das Koch-
geschirr und der Unterseite des oberhalb
der Arbeitsplatte angebrachten Möbels-
tücks bzw. der Dunstabzugshaube muss
ein Mindestabstand von 650 mm eingehal-
ten werden. Ist in der Einbau-anleitung für
die Dunstabzugshaube ein größerer Abs-
tand angegeben, muss dieser Wert beach-
tet werden.
Der Schrank, in den das Kochfeld mit dem
Backofen eingebaut werden soll, muss in
geeigneter Weise befestigt sein.
STANDORT MIT BESTECKSCHUBLADE
ODER UNTERSCHRANK
Falls der Einbau eines Schranks oder
einer Besteckschublade unter dem Koch-
feld gewünscht wird, muss bei den Koch-
feldern VT TC 2P.1 eine Trennplatte zwis-
chen Kochfeld und dem entsprechenden
Möbelstück eingefügt werden.
Bei gemischten Induktions-Glaskeramik-
Kochfeldern, unter denen ein Unterschrank
oder eine Besteckschublade vorgesehen
ist, muss eine Trennplatte angebracht wer-
den. Diese Platte sollte sich 20 mm unter
84
INSTALLATIONSVOR-
Mindestabstände
zu den Wänden
Mindestabtände
für Belüftung
VI TC 30 2I:
Schublade
OFEN
VT TC 2P.1:
Schublade

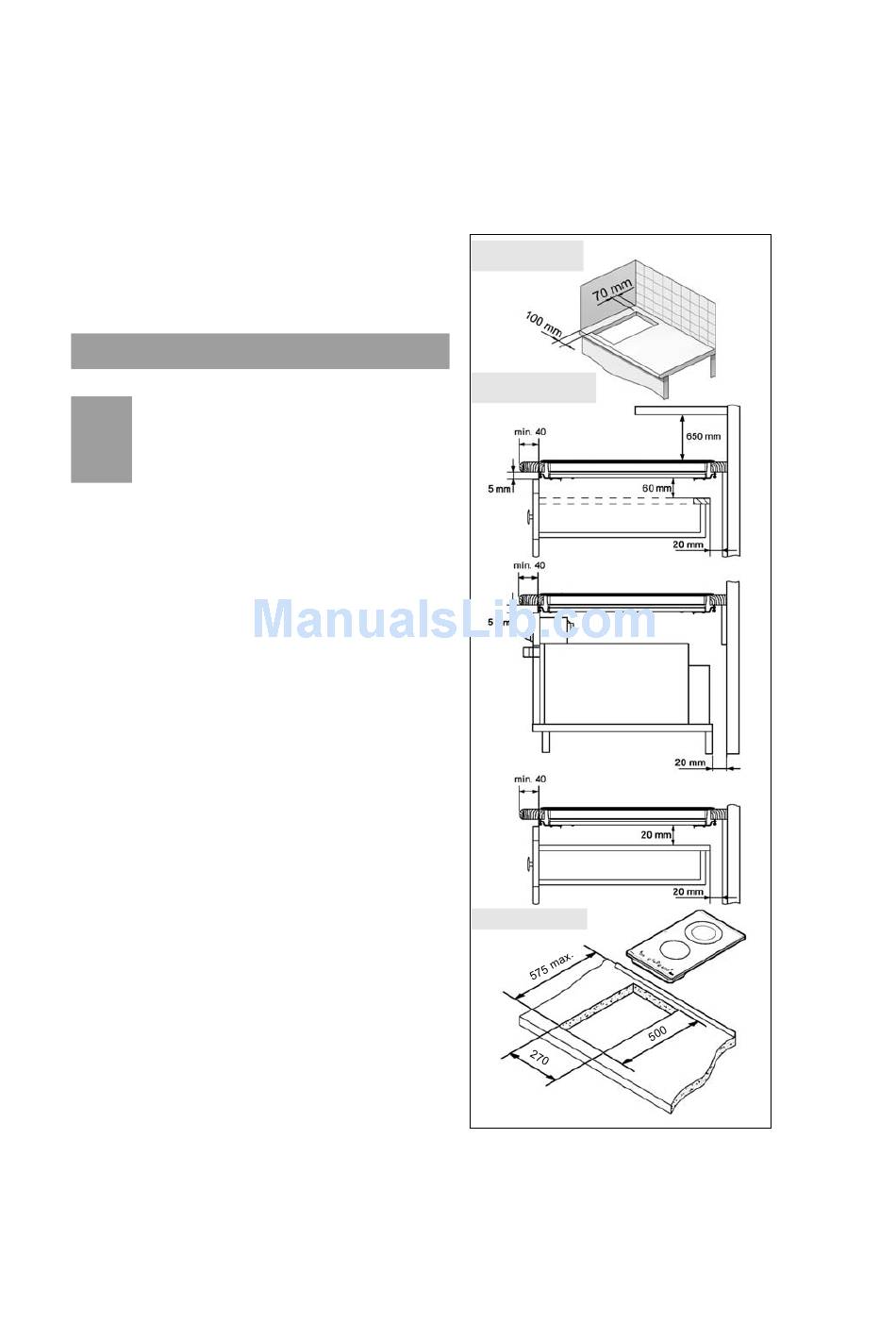

Einbauöffnungen
Abb. 1
