Installation

L'INSTALLATION ET LE RÉGLAGE DOIVENT
ÊTRE ASSURÉS PAR UN TECHNICIEN
AGRÉÉ CONFORMÉMENT AUX NORMES
D'INSTALLATION EN VIGUEUR.
Logement des
plaques de cuisson
Pour installer ces modèles, l'orifice d'en-
castrement du plan de travail doit respecter
les dimensions spécifiées dans la figure 1.
Le système de fixation du plan de travail
est prévu pour des épaisseurs du meuble
de 20, 30 et 40 mm.
La distance minimale entre la surface de
support des récipients et la partie inférieu-
re du meuble ou de la hotte placés au-des-
sus du plan de travail doit être de 650 mm.
Si les instructions d'installation de la hotte
indiquent une distance supérieure, elle
devra être respectée.
Le meuble qui accueillera la table de cuis-
son et le four doit être parfaitement fixé.
MISE EN PLACE AVEC TIROIR À COU-
VERTS OU MEUBLE BAS
Dans les cuisines VT TC 2P.1, si vous sou-
haitez disposer d'un meuble ou d'un tiroir à
couverts sous le plan de travail de cuis-
son, vous devrez placer une planche de
séparation entre les deux. La planche
devra être située à une distance de 20 mm
au-dessous de la partie inférieure de la
table de cuisson, laissant un espace libre
d'au moins 20 mm jusqu'au fond du meu-
ble (fig. 1).
Cela permet de prévenir les contacts acci-
dentels avec la surface chaude de l'arma-
ture de plaques vitrocéramiques au-des-
sous de l'appareil. (fig. 1).

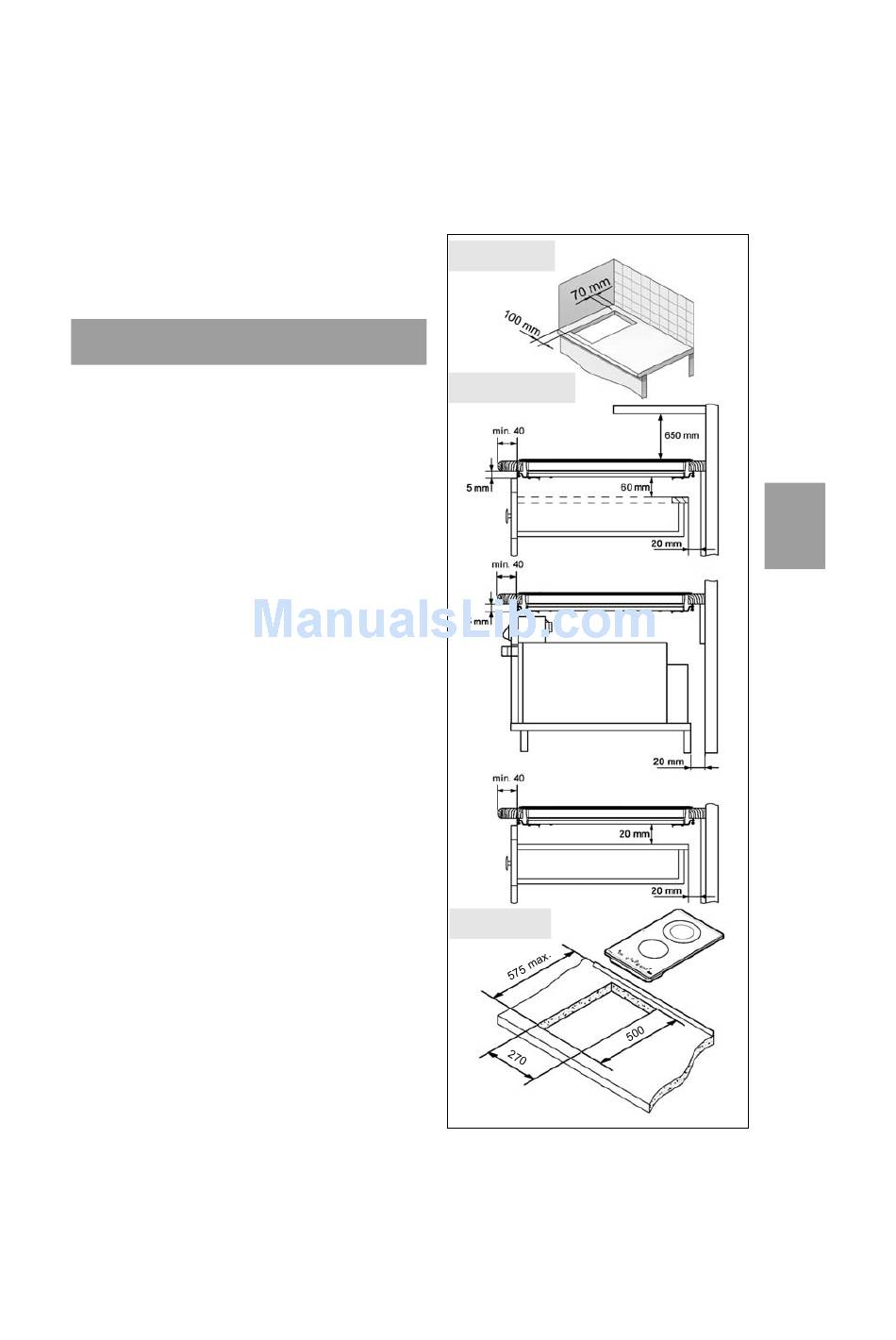

Distances mini-
males aux murs
Distances minimales
de ventilation
VI TC 30 2I:
TIROIR
FOUR
VT TC 2P.1:
TIROIR
Orifices
d'encastrement
fig. 1
