Wally Box III model CPH7600
Wally Box III Typ CPH7600

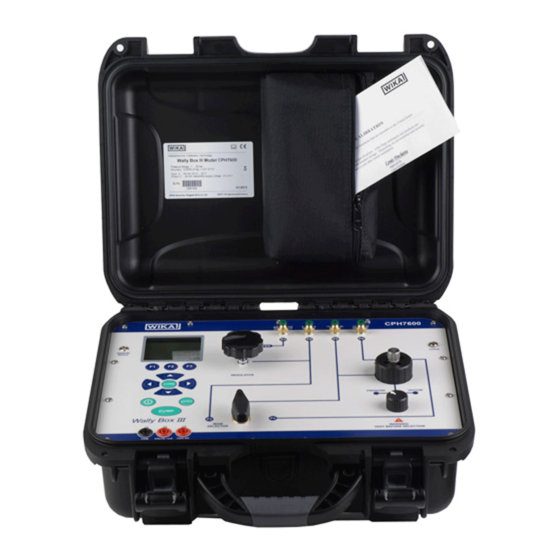

Portable pressure calibrator, Wally Box III, model CPH7600
Operating instructions
Betriebsanleitung
GB
D

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Wally Box III CPH7600 and is the answer not in the manual?

Questions and answers

Related Manuals for WIKA Wally Box III CPH7600

Summary of Contents for WIKA Wally Box III CPH7600

  • Page 1 Operating instructions Betriebsanleitung Wally Box III model CPH7600 Wally Box III Typ CPH7600 Portable pressure calibrator, Wally Box III, model CPH7600...
  • Page 2 Operating instructions model CPH7600 Page 3 - 46 Betriebsanleitung Typ CPH7600 Seite 47 - 89 © 2012 WIKA Alexander Wiegand SE & Co. KG All rights reserved. / Alle Rechte vorbehalten. ® WIKA is a registered trademark in various countries. ®...

  • Page 3: Table Of Contents

    Performing a pressure switch test 6.11 Calibrating transmitters 6.12 MIN/MAX value capture Maintenance, cleaning and recalibration Faults Dismounting, return and disposal Accessories Appendix: EC Declaration of Conformity for model CPH7600 Declarations of conformity can be found online at www.wika.com. WIKA operating instructions, model CPH7600...

  • Page 4: General Information 4 Gb

    Factory calibrations / DKD/DAkkS calibrations are carried out in accordance with ■ international standards. Further information: ■ - Internet address: www.wika.de / www.wika.com - Relevant data sheet: CT 17.01 - Application consultant: Tel.: (+49) 9372/132-9986 Fax: (+49) 9372/132-8767 E-Mail: testequip@wika.de WIKA operating instructions, model CPH7600...

  • Page 5: Safety

    Non-observance can result in serious injury and/or damage to the equipment. Further important safety instructions can be found in the individual chapters of these operating instructions. 2.1 Intended use This hand-held pressure calibrator is used as a calibration instrument for various pressure measuring instruments. WIKA operating instructions, model CPH7600...

  • Page 6: Personnel Qualification

    Improper handling or operation of the instrument outside of its technical specifications requires the instrument to be taken out of service immediately and inspected by an authorised WIKA service engineer. Handle electronic precision measuring instruments with the required care (protect from humidity, impacts, strong magnetic fields, static electricity and extreme temperatures, do not insert any objects into the instrument or its openings).

  • Page 7: Special Hazards

    When screwing an adapter onto the NPT thread of the calibrator, a ■ sealing material must also be used (e.g. PTFE tape). WIKA operating instructions, model CPH7600...
  • Page 8 ■ the mains voltage to the output voltage) can result in life-threatening voltages at the instrument! Only use the mains connector permitted by WIKA for the model ■ CPH7600 hand-held pressure calibrator. Only use a charger that is fully-functional or undamaged.

  • Page 9: Labelling, Safety Marks

    This marking on the instruments indicates that they must not be disposed of in domestic waste. The disposal is carried out by return to the manufacturer or by the corresponding municipal authorities (see directive 2002/96/EC). WIKA operating instructions, model CPH7600...

  • Page 10: Specifications

    300 pump cycles to 10 bar 1,000 pump cycles to 2 bar Permissible ambient conditions Operating temperature -10 … +50 °C Storage temperature -20 … +60 °C Relative humidity 35 ... 85 % r. h. (no condensation) WIKA operating instructions, model CPH7600...
  • Page 11 27.68067 8,304.2 O (20 °C) 27.72977 8,318.9 O (60 °F) 27.70759 8,312.3 mmHg (0 °C) 51.71508 15,515 inHg (0 °C) 2.03602 610.81 For further specifications see WIKA data sheet CT 17.01 and the order documentation. WIKA operating instructions, model CPH7600...
  • Page 12 3. Specifications Dimensions in mm (inch) 368,5 mm (14,51") 172 mm (6,76") 390 mm (15,36") WIKA operating instructions, model CPH7600...

  • Page 13: Design And Function

    4. Design and function 4.1 Description With the Model CPH7600, Wally Box III, WIKA offers a further development of the well-known Wally Box I and Wally Box II. The Wally Box III is a compact, portable pressure calibrator, which has been designed for mobile use as well as for stationary workshop and laboratory testing.

  • Page 14: Pressure Connection

    4.4 Pressure connection Test item 0 ... 8,3 bar Compressed air supply (Figure: Pressure supply via external compressed air) Test item (Figure: Pressure supply via integrated electric pump ) -0.8 ... +20 bar (Figure: Pressure measurement) WIKA operating instructions, model CPH7600...

  • Page 15: Keypad

    Control of the current source/current simulation and adjustment of the pump limit and the %-error limit 4) ZERO key Zeroing of the pressure measurement 5) Pump key Start-up of the pump operation 6) ON/OFF key Turning the instrument on and off WIKA operating instructions, model CPH7600...

  • Page 16: Transport, Packaging And Storage

    1. Wrap the instrument in an antistatic plastic film. 2. Place the instrument, along with shock-absorbent material, in the packaging. 3. If stored for a prolonged period of time (more than 30 days), place a bag, containing a desiccant, inside the packaging. WIKA operating instructions, model CPH7600...

  • Page 17: Commissioning, Operation

    Indication of the pressure unit (selectable from 13 pressure units) 2) Display of the span Indication of the 4 ... 20 mA span (only for the functions mA and mA current loop) 3) Primary parameter Indication of the current measured parameters WIKA operating instructions, model CPH7600...
  • Page 18 The {active display} is displayed via the middle option in the menu in the main display. Pressing the F2 key switches between the {active display}. 6.1.2.2 Setting the {active display} parameters In order to set the {active display} parameters, select the "CONFIG" option and open the configuration menu. WIKA operating instructions, model CPH7600...
  • Page 19        mA-loop     Volt     6.1.2.3 Accessing other menus In order to access further menus, select the "MORE" option in the main menu. WIKA operating instructions, model CPH7600...

  • Page 20: Using The Backlighting

    A sub-menu contains three options. The first option is unique to this function. The second and third options of a sub-menu are always the same. The "NEXT" option leads to the next sub-menu and the "DONE" option returns to home. WIKA operating instructions, model CPH7600...
  • Page 21 "CONFIG" option on the main menu indicates that it is locked. Also, all other menus are locked with the exception of the "MIN/MAX", "Setting the contrast" and "UNLOCK CFG" menus. When the "UNLOCK CFG" option is chosen, the configuration is unlocked and the menu display continues to the next sub-menu. WIKA operating instructions, model CPH7600...
  • Page 22 Use the "AUTO OFF" option to set the auto shut-off parameters. Use the F2 and F3 keys to select the time after which the calibrator will turn itself off, or disable the auto shut-off by scrolling down to "0". WIKA operating instructions, model CPH7600...
  • Page 23 Damping can be turned ON or OFF using the "DAMPING" menu selection. As soon as the damping function is switched ON, the calibrator displays the running average of the last ten measurements. The calibrator makes approximately three readings per second. WIKA operating instructions, model CPH7600...
  • Page 24 "mA measure-24V" mode. This allows a HART Communicator to be connected across the mA terminals and eliminates the need for adding an external resistor. When the HART™ resistor is enabled, the maximum load driving capability is 750 Ω. WIKA operating instructions, model CPH7600...

  • Page 25: Menu Structure

    6. Commissioning, operation 6.5 Menu structure WIKA operating instructions, model CPH7600...
  • Page 26 6. Commissioning, operation WIKA operating instructions, model CPH7600...

  • Page 27: First Usage And Various Operating Modes

    -0.8 … +20 bar. 6.6.3 Pressure measurement with integrated sensor Turn the "MAIN SELECTOR" rotating selection knob to the right, to P4. The calibrator measures pressure from -0.8 … +20 bar, which is applied on P4. WIKA operating instructions, model CPH7600...

  • Page 28: Measuring Pressure

    6.7.1 Media compatibility CAUTION! The calibrator should only be used with clean, dry gases! To prevent contamination by the test pieces, the use of a dirt trap is recommended (see chapter 10 "Accessories")! WIKA operating instructions, model CPH7600...

  • Page 29: Measuring And Transmitting Current (4

    Current is measured in mA and percentage of the measuring range. The measuring range on the calibrator is set to 0 % at 4 mA and 100 % at 20 mA. WIKA operating instructions, model CPH7600...
  • Page 30 (20 mA). 5. While in the mA output mode, if the loop is broken or the value is exceeded, the calibrator will flash "OL". Test item 4 ... 20 mA Test item 4 ... 20 mA WIKA operating instructions, model CPH7600...

  • Page 31: Measuring Voltage

    VOLTS function on one of the displays. The calibrator can measure up to DC 30 V. The display will indicate "OL" when the measured voltage exceeds the nominal range of voltage (30 V). Up to DC 30 V Test item WIKA operating instructions, model CPH7600...

  • Page 32: Performing A Pressure Switch Test

    [P1] ST or EXT ST. 2. Connect the calibrator to the pressure switch using the switch terminals. The polarity of the terminals does not matter. Then connect the pressure side of the calibrator and the pressure switch. WIKA operating instructions, model CPH7600...
  • Page 33 6. Once the switch is open, "OPEN" will be displayed; bleed the pump slowly until the pressure switch closes. 7. In the top display it will now read "SW OPENED AT" and give you the pressure at which the switch opened. WIKA operating instructions, model CPH7600...

  • Page 34: Calibrating Transmitters

    2) Actively – the calibrator supplies a voltage supply of DC 24 V to the test item to power the device while reading the resulting 4 ... 20 mA or 0 ... 30 V signal. Passive Active WIKA operating instructions, model CPH7600...
  • Page 35 3. Measure the current output of the transmitter. 4. Ensure that the read value is correct. If it isn't, the transmitter must be adjusted. Use small-volume hose lines, as for as possible Figure 4: CPH7600 with a pressure transmitter WIKA operating instructions, model CPH7600...
  • Page 36 4. Measure the voltage output of the transmitter. 5. Ensure that the read value is correct. If it isn't, the transmitter must be adjusted. Output signal Test item DC 24 V voltage Figure 5: CPH7600 with a pressure transmitter (V) WIKA operating instructions, model CPH7600...
  • Page 37 0 ... 20 bar pressure span into the calibrator and the calibrator will then calculate and display the deviation or %-Error value from the 4 ... 20 mA output. This then eliminates manual calculations of the test item deviation. WIKA operating instructions, model CPH7600...
  • Page 38 (pressure connections). Once this is completed, select the "NEXT" option. 4. "LOOP POWER" (voltage supply) can be toggled on or off; select "NEXT" when done. 5. Use "SELECT" to scroll through the "UNIT" options, and select "NEXT" to move WIKA operating instructions, model CPH7600...
  • Page 39 "DONE SET" when finished. The "%-ERROR" mode will be ready to use. The lower and upper limit of the measuring range will be saved in non-volatile memory until they are changed again by the user for the internal pressure sensor and the external pressure modules. WIKA operating instructions, model CPH7600...

  • Page 40: Min/Max Value Capture

    These readings are live so new MIN/MAX values will be recorded while in this mode. To clear the "MIN/MAX" registers, simply press the "CLEAR" key. These registers are also cleared on power-up or when the configuration is changed. WIKA operating instructions, model CPH7600...

  • Page 41: Maintenance, Cleaning And Recalibration

    This hand held pressure calibrator is maintenance-free. Repairs must only be carried out by the manufacturer. CAUTION! To avoid personal injury or damage to the calibrator, only use accessories supplied by WIKA and ensure that no water finds its way into the case. 7.2 Cleaning CAUTION! Before cleaning, vent and switch off the hand-held pressure ■...

  • Page 42: Faults

    In this case, contact the manufacturer. If a return is needed, please follow the instructions given in chapter 9.2 "Return". WIKA operating instructions, model CPH7600...

  • Page 43: Dismounting, Return And Disposal

    9.2 Return WARNING! Strictly observe the following when shipping the instrument: All instruments delivered to WIKA must be free from any kind of hazardous substances (acids, bases, solutions etc.). When returning the instrument, use the original packaging or a suitable transport package.

  • Page 44: Accessories

    Replacement hose, length 1 m 14030853 Connecting cable for precision pressure sensors CPT61x0 14056068 RS-232 interface cable 14006096 USB serial adapter 12981878 1 pair of test cable (red/black) 12981975 For further accessories, see current WIKA price list: Calibration technology. WIKA operating instructions, model CPH7600...

  • Page 45: Appendix: Ec Declaration Of Conformity For Model Cph7600

    Appendix: EC Declaration of Conformity for model CPH7600 WIKA operating instructions, model CPH7600...
  • Page 46 WIKA operating instructions, model CPH7600...
  • Page 47 Strom messen und geben (4 ... 20 mA) Spannungsmessung 6.10 Druckschaltertest durchführen 6.11 Messumformer kalibrieren 6.12 MIN-/MAX-Wert-Speicherung Wartung, Reinigung und Rekalibrierung Störungen Demontage, Rücksendung und Entsorgung Zubehör Anlage: EG-Konformitätserklärung Typ CPH7600 Konformitätserklärungen finden Sie online unter www.wika.de. WIKA Betriebsanleitung, Typ CPH7600...

  • Page 48: Allgemeines

    ■ Technische Änderungen vorbehalten. ■ Werkskalibrierungen / DKD/DAkkS-Kalibrierungen erfolgen nach internationalen ■ Normen. Weitere Informationen: ■ - Internet-Adresse: www.wika.de / www.wika.com - zugehöriges Datenblatt: CT 17.01 - Anwendungsberater: Tel.: (+49) 9372/132-9986 Fax: (+49) 9372/132-8767 E-Mail: testequip@wika.de WIKA Betriebsanleitung, Typ CPH7600...

  • Page 49: Sicherheit

    Messbedingungen ausgewählt wurde. Bei Nichtbeachten können schwere Körperverletzungen und/oder Sachschäden auftreten. Weitere wichtige Sicherheitshinweise befinden sich in den einzelnen Kapiteln dieser Betriebsanleitung. 2.1 Bestimmungsgemäße Verwendung Dieser Hand-Held Druckkalibrator dient als Kalibriergerät für unterschiedlichste Druck- messgeräte. WIKA Betriebsanleitung, Typ CPH7600...

  • Page 50: Personalqualifikation

    Das Fachpersonal ist aufgrund seiner fachlichen Ausbildung, seiner Kenntnisse der Mess- und Regelungstechnik und seiner Erfahrungen sowie Kenntnis der landesspezi- fischen Vorschriften, geltenden Normen und Richtlinien in der Lage, die beschriebenen Arbeiten auszuführen und mögliche Gefahren selbstständig zu erkennen. WIKA Betriebsanleitung, Typ CPH7600...

  • Page 51: Besondere Gefahren

    Das Gerät nicht im Bereich von explosiven Gasen, Dämpfen oder ■ Staub verwenden. Bei der Druckmessung sicherstellen, dass die Prozessdruckleitung ■ drucklos geschaltet ist, bevor das Druckmodul angeschlossen oder abgenommen wird. Die Prüfleitungen lösen, bevor in eine andere Mess- oder Quellfunkti- ■ on gewechselt wird. WIKA Betriebsanleitung, Typ CPH7600...
  • Page 52 Bei Ladevorgang mit einem defekten Netzgerät (z. B. Kurzschluss ■ von Netzspannung zur Ausgangsspannung) können am Gerät lebensgefährliche Spannungen auftreten! Nur das von WIKA für den Hand-Held Druckkalibrator Typ CPH7600 ■ zugelassene Netzgerät verwenden. Nur einwandfrei funktionierendes oder unbeschädigtes Ladegerät ■...

  • Page 53: Beschilderung, Sicherheitskennzeichnungen

    Geräte mit dieser Kennzeichnung stimmen überein mit den zutreffenden europäischen Richtlinien. Bei Geräten mit dieser Kennzeichnung wird darauf hingewiesen, dass diese nicht in den Hausmüll entsorgt werden dürfen. Die Entsorgung erfolgt durch Rücknahme bzw. durch entsprechende kommunale Stellen (siehe EU-Richtlinie 2002/96/EC). WIKA Betriebsanleitung, Typ CPH7600...

  • Page 54: Technische Daten

    125 Pumpzyklen bis 20 bar 300 Pumpzyklen bis 10 bar 1.000 Pumpzyklen bis 2 bar Zulässige Umgebungsbedingungen Betriebstemperatur -10 … +50 °C Lagertemperatur -20 … +60 °C Relative Luftfeuchte 35 ... 85 % r. F. (keine Betauung) WIKA Betriebsanleitung, Typ CPH7600...
  • Page 55 70,4336 21.130 O (4 °C) 27,68067 8.304,2 O (20 °C) 27,72977 8.318,9 O (60 °F) 27,70759 8.312,3 mmHg (0 °C) 51,71508 15.515 inHg (0 °C) 2,03602 610,81 Weitere technische Daten siehe WIKA-Datenblatt CT 17.01 und Bestellunterlagen. WIKA Betriebsanleitung, Typ CPH7600...
  • Page 56 3. Technische Daten Abmessungen in mm (Zoll) 368,5 mm (14,51") 172 mm (6,76") 390 mm (15,36") WIKA Betriebsanleitung, Typ CPH7600...

  • Page 57: Aufbau Und Funktion

    4. Aufbau und Funktion 4.1 Beschreibung WIKA bietet mit der Wally Box III Typ CPH7600 eine Weiterentwicklung der weit bekann- ten Wally Box I und Wally Box II. Die Wally Box III ist ein kompakter, tragbarer Druck- kalibrator, der sowohl für den mobilen Einsatz als auch für stationäre Werkstatt- und Laborprüfungen entwickelt wurde.

  • Page 58: Druckanschlüsse

    4. Aufbau und Funktion 4.4 Druckanschlüsse Prüfling 0 ... 8,3 bar Druckluftversorgung (Abbildung: Druckversorgung über externe Druckluft) Prüfling (Abbildung: Druckversorgung über integrierte elektrische Pumpe) -0,8 ... +20 bar (Abbildung: Druckmessung) WIKA Betriebsanleitung, Typ CPH7600...

  • Page 59: Tastenfeld

    Konfigurieren des Gerätes 2) HOME-Taste Zurück zum Hauptmenü 3) Pfeiltasten Steuerung der Stromquelle/-simulation und Einstellung des Pumpenlimits sowie der %-Fehlergrenze 4) ZERO-Taste Nullung der Druckmessung 5) PUMP-Taste Start des Pumpenbetriebs 6) EIN-/AUS-Taste Ein- und Ausschalten des Gerätes WIKA Betriebsanleitung, Typ CPH7600...

  • Page 60: Transport, Verpackung Und Lagerung

    3. Bei längerer Einlagerung (mehr als 30 Tage) einen Beutel mit Trocknungsmittel der Verpackung beilegen. WARNUNG! Vor der Einlagerung des Gerätes (nach Betrieb) alle anhaftenden Messstoffreste entfernen. Dies ist besonders wichtig, wenn der Messstoff gesundheitsgefährdend ist, wie z. B. ätzend, giftig, krebserre- gend, radioaktiv, usw. WIKA Betriebsanleitung, Typ CPH7600...

  • Page 61: Inbetriebnahme, Betrieb

    Tabelle beschrieben sind. Abbildung 1: Display 1) Druckeinheiten Anzeige der Druckeinheit (auswählbar aus 13 Druckeinheiten) 2) Anzeige der Spanne Anzeige der 4 ... 20 mA-Spanne (nur bei mA und mA-Stromschleifenfunktionen) 3) Primärparameter Anzeige der aktuellen Messparameter WIKA Betriebsanleitung, Typ CPH7600...
  • Page 62 Um die Parameter des {ausgewählten Bereiches} einzustellen, die Option "CONFIG" wählen und das Konfigurationsmenü öffnet sich. Die Option "SELECT" wechselt zwischen den verschiedenen Auswahlmöglichkeiten der einzelnen Parameter. Der erste Parameter ist "MODE". Da die Modi Spannung, WIKA Betriebsanleitung, Typ CPH7600...
  • Page 63 P[1] ST   [EXT] ST      mA-Schleife    Volt    6.1.2.3 Zugang zu weiteren Menüs Um zu weiteren Menüfunktionen zu gelangen, die Option "MORE" im Hauptmenü auswählen. WIKA Betriebsanleitung, Typ CPH7600...

  • Page 64: Verwendung Der Hintergrundbeleuchtung

    Die zweite und dritte Option der Untermenüs sind immer identisch. Die Option "NEXT" führt zum nächsten Untermenü und die Option "DONE" geht zurück ins Grundmenü. Beim letzten Untermenü führt auch die Option "NEXT" zurück ins Grundmenü. Die detaillierte Menüstruktur ist in 6.6 „Menü-Struktur“ zu sehen. WIKA Betriebsanleitung, Typ CPH7600...
  • Page 65 Option "CONFIG" im Hauptmenü zeigt an, dass sie gesperrt ist. Auch alle anderen Menüs sind gesperrt mit Ausnahme der Menüs "MIN/MAX", "Kontrasteinstellung" und "UNLOCK CFG". Wurde die Option "UNLOCK CFG" gewählt, ist die Konfiguration entriegelt und die Menüanzeige geht weiter zum nächsten Untermenü. WIKA Betriebsanleitung, Typ CPH7600...
  • Page 66 Um die Parameter für das automatische Abschalten einzustel- len, die Option "AUTO OFF" wählen. Die Tasten F2 und F3 verwenden, um die Zeit einzustellen, nach der der Kalibra- tor abgeschaltet wird oder die Selbstabschaltefunktion deaktivieren, indem auf "0" gescrollt wird. WIKA Betriebsanleitung, Typ CPH7600...
  • Page 67 Konfigurationen der anderen aktuell aktivierten Displays geprüft. Falls es einen Konflikt zwischen den Konfigurationen gibt, wird die Konfiguration des aufgerufenen Displays geändert, um diesen Konflikt zu vermeiden. Werden alle drei Displays deakti- viert, wird die untere Anzeige automatisch eingeschaltet. WIKA Betriebsanleitung, Typ CPH7600...
  • Page 68 Ein interner HART™-Widerstand von 250 Ω kann aktiviert werden, wenn der Kalibrator im Modus "mA-Messung-24V" verwendet wird. Damit kann ein HART-Kommunikator über die Stromklemmen angeschlossen werden und das Hinzufügen eines externen Widerstands ist nicht mehr nötig. Wenn der HART™-Widerstand aktiviert ist, beträgt die maximaler Last 750 Ω. WIKA Betriebsanleitung, Typ CPH7600...

  • Page 69: Menü-Struktur

    6. Inbetriebnahme, Betrieb 6.5 Menü-Struktur WIKA Betriebsanleitung, Typ CPH7600...
  • Page 70 6. Inbetriebnahme, Betrieb WIKA Betriebsanleitung, Typ CPH7600...

  • Page 71: Erste Verwendung Und Unterschiedliche Betriebsmodi

    Pumpe kann Druck von -0,8 … +20 bar erzeugen. 6.6.3 Druckmessung mit integriertem Sensor Den Auswahldrehknopf "MAIN SELECTOR" nach rechts auf P4 drehen. Der Kalibrator misst Druck von -0,8 … +20 bar, der an P4 angelegt wird. WIKA Betriebsanleitung, Typ CPH7600...

  • Page 72: Druckmessung

    Druck wieder hergestellt wurde. 6.7.1 Medien-Kompatibilität VORSICHT! Den Kalibrator nur mit sauberer, trockener Luft betreiben! Um eine Verunreinigung durch Prüflinge zu vermeiden wird die Verwendung eines Schmutzabscheiders (siehe Kapitel 10 „Zubehör“) empfohlen! WIKA Betriebsanleitung, Typ CPH7600...

  • Page 73: Strom Messen Und Geben (4

    Die mA-Funktion am unteren Display auswählen. Der Strom wird in mA und in Prozent des Messbereichs gemessen. Der Messbereich des Kalibrators wird bei 4 mA auf 0 % und bei 20 mA auf 100 % gesetzt. WIKA Betriebsanleitung, Typ CPH7600...
  • Page 74 (4, 8, 12, 16 20 mA) oder in 0 % (4 mA) und 100 % (20 mA) anzuzeigen. 5. Im mA-Ausgabemodus zeigt der Kalibrator "OL" an, falls die Schleife geöffnet oder die maximale Last überschritten wird. Prüfling 4 ... 20 mA Prüfling 4 ... 20 mA WIKA Betriebsanleitung, Typ CPH7600...

  • Page 75: Spannungsmessung

    Die VOLTS-Funktion an einer der Anzeigen auswählen. Der Kalibrator kann bis zu DC 30 V messen. Das Display zeigt "OL" an, wenn die gemessene Spannung den Nennbereich der Spannung (30 V) übersteigt. Bis zu DC 30 V Prüfling WIKA Betriebsanleitung, Typ CPH7600...

  • Page 76: Druckschaltertest Durchführen

    Der Druckschaltertest kann mit einer der folgenden Funktionen [P1] ST oder EXT ST durchgeführt werden. 2. Den Kalibrator mit dem Druckschalter über den Schalteranschluss verbinden. Die Polarität der Klemmen spielt keine Rolle. Danach die Druckseite des Kalibrators und des Druckschalters verbinden. WIKA Betriebsanleitung, Typ CPH7600...
  • Page 77 6. Sobald der Schalter geöffnet ist und "OPEN" angezeigt wird, Pumpe langsam entlüften, bis der Druckschalter schließt. 7. In der oberen Anzeige ist nun "SW OPENED AT" zu lesen und der Druck, bei dem der Schalter geöffnet hat, wird angezeigt WIKA Betriebsanleitung, Typ CPH7600...

  • Page 78: Messumformer Kalibrieren

    1) Passiv – der Prüfling erzeugt 4 ... 20 mA bzw. 0 ... 30 V direkt. Der Wert wird vom Kalibrator gelesen. 2) Aktiv – der Kalibrator liefert an den Prüfling eine Spannungsversorgung von DC 24 V und liest dabei das ausgegebene 4 ... 20 mA- bzw. 0 ... 30 V-Signal. Passiv Aktiv WIKA Betriebsanleitung, Typ CPH7600...
  • Page 79 2. Über den Kalibrator den Transmitter mit Druck beaufschlagen. 3. Stromausgang des Transmitters messen. 4. Sicherstellen, dass der Ablesewert korrekt ist. Falls nicht, muss der Transmitter justiert werden. Soweit möglich, kleinvolumige Schlauchleitungen verwenden Abbildung 4: CPH7600 mit einem Drucktransmitter WIKA Betriebsanleitung, Typ CPH7600...
  • Page 80 3. Die DC 24 V-Spannungsversorgung an den Transmitter anschließen. 4. Spannungsausgang des Transmitters messen. 5. Sicherstellen, dass der Ablesewert korrekt ist. Falls nicht, muss der Transmitter justiert werden. Ausgangssignal Prüfling DC 24 V Spannung Abbildung 5: CPH7600 mit einem Drucktransmitter (V) WIKA Betriebsanleitung, Typ CPH7600...
  • Page 81 0 ... 20 bar und gibt ein entsprechendes 4 ... 20 mA-Signal aus. Der Benutzer kann den Kalibrator mit einer Druckspanne von 0 ... 20 bar programmieren, woraufhin der Kalib- rator die Abweichung oder den %-Fehlerwert aus dem 4 ... 20 mA-Ausgang berechnet und anzeigt. Hierdurch werden manuelle Berechnungen der Prüflingsabweichung überflüssig. WIKA Betriebsanleitung, Typ CPH7600...
  • Page 82 Auswahl des Ports (Druckanschluss) zu blättern. Nach Beendigung die Option "NEXT" wählen. 4. "LOOP POWER" (Spannungsversorgung) kann aus- oder eingeschaltet werden; nach Beendigung die Option "NEXT" wählen. 5. "SELECT" wählen, um durch die Optionen "UNIT" (Einheit) zu blättern und "NEXT", um weiterzukommen. WIKA Betriebsanleitung, Typ CPH7600...
  • Page 83 7. Die Pfeiltasten verwenden, um den Messbereichsanfang einzustellen und nach Beendigung "DONE SET" wählen; der Modus "%-ERROR" ist funktionsfähig. Der Messbereichsanfang und das Messbereichsende werden in einem permanenten Speicher hinterlegt, bis sie für den internen Drucksensor und die externen Druckmodule geändert werden. WIKA Betriebsanleitung, Typ CPH7600...

  • Page 84: Min-/Max-Wert-Speicherung

    Modus befindet. Um die "MIN/MAX"-Register zu löschen, drücken Sie die Schaltfläche "CLEAR". Diese Register werden auch beim Starten des Kalibrators gelöscht oder wenn die Konfigurati- on geändert wird. WIKA Betriebsanleitung, Typ CPH7600...

  • Page 85: Wartung, Reinigung Und Rekalibrierung

    Dieser Hand-Held-Druckkalibrator Typ CPH7600 ist wartungsfrei. Reparaturen sind ausschließlich vom Hersteller durchzuführen. VORSICHT! Um Personenschaden oder Schäden am Kalibrator zu vermeiden, nur das von WIKA bereitgestellte Zubehör verwenden und darauf achten, dass kein Wasser in das Gehäuse gelangt. 7.2 Reinigung VORSICHT! Vor der Reinigung den Hand-Held-Druckkalibrator entlüften und...

  • Page 86: Störungen

    Betrieb zu setzen, sicherzustellen, dass kein Druck bzw. Signal mehr anliegt und gegen versehentliche Inbetriebnahme zu schützen. In diesem Falle Kontakt mit dem Hersteller aufnehmen. Bei notwendiger Rücksendung die Hinweise unter Kapitel 9.2 „Rücksen- dung“ beachten. WIKA Betriebsanleitung, Typ CPH7600...

  • Page 87: Demontage, Rücksendung Und Entsorgung

    Hand-Held-Druckkalibrator nur im drucklosen Zustand demontieren! 9.2 Rücksendung WARNUNG! Beim Versand des Gerätes unbedingt beachten: Alle an WIKA gelieferten Geräte müssen frei von Gefahrstoffen (Säuren, Laugen, Lösungen, etc.) sein. Zur Rücksendung des Gerätes die Originalverpackung oder eine geeignete Transport- verpackung verwenden.

  • Page 88: Zubehör

    Material CrNi-Stahl Anschlussadapter 1/8 NPT innen auf G1/4 innen, 14030852 Material CrNi-Stahl Ersatzschlauch, Länge 1 m 14030853 Anschlusskabel für Präzisions-Drucksensor CPT61x0 14056068 RS-232-Schnittstellenkabel 14006096 USB-Serial-Adapter 12981878 1 Paar Prüfkabel (rot/schwarz) 12981975 Weiteres Zubehör, siehe aktuelle WIKA-Preisliste: Kalibriertechnik. WIKA Betriebsanleitung, Typ CPH7600...

  • Page 89: Anlage: Eg-Konformitätserklärung Typ Cph7600

    Anlage: Konformitätserklärung Typ CPH7600 WIKA Betriebsanleitung, Typ CPH7600...
  • Page 90 E-mail: info@wika.de Fax: (+34) 933 938666 Fax: (+375) 17-294 57 11 www.wika.de E-mail: info@wika.es E-mail: info@wika.by www.wika.es www.wika.by Italy WIKA Italia Srl & C. Sas Switzerland 20020 Arese (Milano) MANOMETER AG Benelux Tel. (+39) 02 9386-11 6285 Hitzkirch WIKA Benelux Fax: (+39) 02 9386-174 Tel.
  • Page 91 Fax: (+86) 21 538525-75 www.wika.ca E-mail: info@wika.cn Brazil www. wika.com.cn Mexico WIKA do Brasil Ind. e Com. Ltda. Instrumentos WIKA Mexico S.A. de C.V. CEP 18560-000 Iperó - SP WIKA Instrumentation (Suzhou) Co., Ltd. 06600 Mexico D.F. Tel. (+55) 15 34599700 81, Ta Yuan Road, Tel.
  • Page 92 (+971) 4 8839-090 Fax: (+971) 4 8839-198 E-mail: wikame@emirates.net.ae www.wika.ae Further WIKA subsidiaries worldwide can be found online at www.wika.com. Weitere WIKA-Niederlassungen weltweit finden Sie online unter www.wika.de. WIKA Alexander Wiegand SE & Co. KG Alexander-Wiegand-Straße 30 63911 Klingenberg • Germany Tel.
