- Page 1 Software Revision 3.18 Translated by Kunta Lee 서울시 성북구 석관동 85-30 Tel 02-961-5311 Fax 02-961-5314 E-mail : arttechlight@korea.com...
-
Page 2: Table Of Contents
(주) 아트텍 라이팅 DMX Control 512 OVERVIEW ............................1 REAR PANEL CONNECTIONS ............................1 FRONT PANEL..................................1 MENU ................................ 2 CHOOSE FIXTURES................................2 PATCH FIXTURES ................................2 MULTI FIXTURE ................................. 3 MODIFY FIXTURE ................................3 COPY FIXTURE ................................... 5 PAN AND TILT INVERT .............................. - Page 3 (주) 아트텍 라이팅 DMX Control 512 RECALLING SHOWS ................................ 17 ERASING SHOWS ................................17 EDITING SHOWS ................................17 MIDI ................................18 MEMORY BACKUP WITH MIDI ............................. 18 MEMORY RESTORE WITH MIDI ........................... 18 USING THE COMPUTER PORT ................19 CONFIGURING YOUR PC ..............................
-
Page 4: Overview

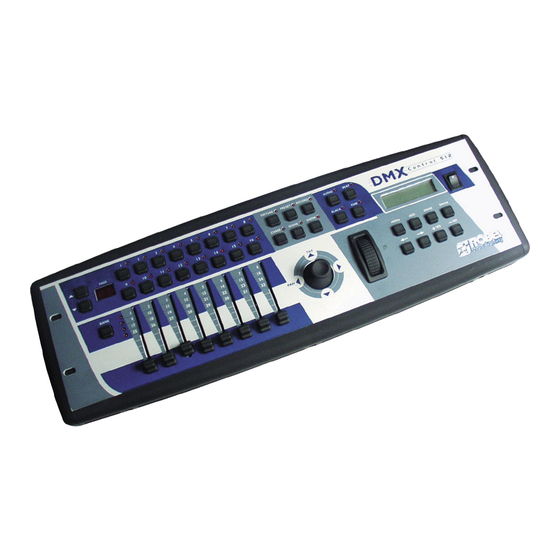

DMX Cont rol 512 OVERVIEW DMX Control 512는 DMX 512 조명 장비를 제어하는 무대 조명 콘트롤러이다. 이 콘트롤러를 사용하는 것은 가능한 한 저가로 높은 수준을 제공하면서 프로그래밍 절차를 간소화 한다. 하나의 DMX 512 유니버스로 최대 32채널의 조명기 16대를 제어할수 있다. -
Page 5: Menu
DMX Cont rol 512 MENU 메뉴 스위치는 특정 조명 셋업을 위한 DMX Control 512를 구성하기 위해 사용된다. 왼쪽과 오른쪽 커서 스위치, +와 - 스위치, 그리고 데이터 휠이 디스플레이에 나타나는 다양한 메뉴 셋팅을 선택하게 한다. 메뉴 스위치를 누르면 디스플레이의 가장 위에 "Press enter to" 메시지나 표시된다. -
Page 6: Multi Fixture
눌러야 한다. 확정하기 위해 1초동안 "DONE" 메세시가 나타날 것이다. MULTI FIXTURE DMX Control 512는 32 DMX 채널과 같은 수를 사용하는 조명 장비를 지원할수 있다. 대부분의 조명기들은 32 채널보다 적은 채널을 사용하고, DMX Control 512는 단일 조명기 번호하에 같은 타입으로된 비슷한 조명기의 그룹을 구성한다. 예를들어 만약 조명기 번호 1로 4 채널 스캔을... - Page 7 www.arttechlighting.com (주) 아트텍 라이팅 DMX Cont rol 512 CHANNELS 은 조명기에 의해 사용된 DMX 채널의 전체 번호이다. 이것은 1부터 32 중 한 숫자일 수 있다. 채널의 번호를 번경할때 조명기 번호와 같은 다른 것들 로 인식되고 멀티 조명기의 번호는 존재하는 조명기의 채널 번호를 변경할때 자동으로 변경될수 있다. 블랙...
-
Page 8: Copy Fixture
레코된 후에 이 모드가 작동되었다면, 스위치가 릴리즈될때 깜박임을 멈출 것이다. SET MIDI CHANNEL 이것은 DMX Control 512가 MIDI 메세지를 보내고 받을때 사용되는 MIDI 채널을 선택하도록 한다. 1에서 16 값을 선택하고 enter를 누르시오. 또한 디스플레이의 아래쪽에 0에서 9의 값을 선택함으로써 추가... -
Page 9: Save Memory File
이것은 오직 메뉴 선택 할때 "add" 스위치를 누르고 있는 동안 선택될수 있는 숨겨진 메뉴 아이템이다. 이것은 DMX Control 512의 전체 메모리를 지우도록 한다. 이것은 시스템을 실행시키지만 조명기 할당과 같은 시스템 파라메타뿐만 아니라 전체 scene, 프리셋, 체이스와 쇼 데이터를 지우지만 소프트웨어는 지우지 않는다. "ARE YOU SURE ? HOLD "YES" 5 SEC" 메세지가 디스플레이에... -
Page 10: Switch And Control Descriptions
www.arttechlighting.com (주) 아트텍 라이팅 DMX Cont rol 512 SWITCH AN D CONTRO L DESCRIPTIONS 다음의 장은 다양한 스위치와 앞쪽 패널 콘트롤의 설명이다. NUMBER SWITCHES 1-16 1-16으로 번호가 적혀있는 패널의 왼쪽에 16개 스위치의 배열은 다목적이다. 이것의 오른쪽에 있는 기능 스위치는 그것들이 할것을 결정한다. 단지 1가지 기능만 한번에 선택되고 특정 기능을 위한 LED는... -
Page 11: Fine Switch
TRACKBALL 트랙볼, 마우스 또는 어떤 비슷한 위치결정 장치는 또한 pan과 tilt를 콘트롤하기 위해 사용될수 있다. 장치는 RS-232 시리얼과 Microsoft 나 Logitech 호환이어야 한다. DMX Control 512의 뒤쪽 패널에 9-pin RS-232 콘넥터로 연결된다. 조이스틱으로, 현재 사용가능한 조명기만 영향을 미칠 것이다. 트랙볼이나 마우스에 왼쪽 스위치는 현재 조명기 왼쪽으로 선택을 이동시키고 오른쪽 스위치는... -
Page 12: Scenes
SCENES RECORDING SCENES "scene"은 전체 스테이지의 상태의 레코드이다. DMX Control 512는 스테이지에 하는 것을 나타나도록 하기 위해 잡은 모든 동작의 트랙을 보존한다. 체이스라 불리거나 프리셋이라 불리는, 채널 레벨을 변경하는것과 같은 스테이이지에 보이는 것에 영향을 미치는 모든 것은, scene으로 이것을 저장할수... -
Page 13: Recalling Scenes (Add Mode)
만약 조명기의 그룹에 같은 color나 gobo를 사용하길 원한다면, 페이더로 각 개별 조명기에 채널을 설정하는 대신에 프리셋을 참고하시오. 이것은 메모리를 거의 사용하지 않을 것이다. DMX Control 512는 총 512개를 16 프리셋의 32 페이지까지 레코드가 가능하다. 전체 스테이지의 look을 레코드하는 Scene과 달리, 프리셋은 정보의 값이 있는 여러 채널을 레코드하기 위해 사용된다. -
Page 14: Recording Presets
www.arttechlighting.com (주) 아트텍 라이팅 DMX Cont rol 512 RECORDING PRESETS 프리셋을 레코드하기 전에 사전 준비를 해야 한다. color나 gobo 같은 특정한 채널을 볼 수 있게 하기 위해 디머 레벨을 올릴 필요가 있고 color나 gobo 선택을 볼수 있게 하기 위해 pan이나 tilt 포지션을 움직여야... -
Page 15: Erasing Presets
마지막에 추가된 것에 채널 레벨이 사용될 것이다. CH AS ES DMX Control 512는 최대 256개 체이스를 레코드하게 하고 또한 factory chases로서 관련된 미리 레코드된 48개 체이스를 제공한다. 체이스는 스텝의 순차, 동작 생성 또는 빠른 반복 변경이다. 각 체이스 스텝은 체널 레벨이나 프리셋을 레코드할수 있다. 스텝들은 프로그램된 체이스 스피드로... - Page 16 www.arttechlighting.com (주) 아트텍 라이팅 DMX Cont rol 512 사용하려는 조명기나 조명기들을 선택함으로써 이것을 하고 그런 다음 디머 레벨을 올리거나 필요한 만큼 여시오. 만약 레코드하기 전에 완료되면 이 채널 변경들은 체이스의 일부분이 아닐 것이다. "record"를 눌러 체이스 레코드하길 시작하면 그것의 LED가 깜박일 것이다. 그다음 "chase"를 누르면, 체이스...
-
Page 17: Recalling Chases
www.arttechlighting.com (주) 아트텍 라이팅 DMX Cont rol 512 어떤 셋팅은 체이스의 스피드에 따라서 페이드 타임의 변화하는 양을 줄 것이다. 스피드가 있고, 이것은 디폴트 값이다. scene으로 체이스를 추가하기 전에 변경될수 있다. speed lock 특징은 체이스를 실행할때 audio 나 beat 스위치를 무시하기 위해 체이스에 알리는 것이다. -
Page 18: Editing Chases
SHOWS 쇼는 타이머로 실행되는 scene의 리스트 이다. 이것은 가끔 다른 콘트롤러에서 스택이나 큐 리스트라 불린다. DMX Control 512는 총 256개 16개 쇼의 16개 페이지를 레코드할수 있다. RECORDING SHOWS Show를 레코드하기 전에 쇼에 포함될수 잇는 scene을 먼저 레코드해야 한다. Scene을 레코드하는... - Page 19 www.arttechlighting.com (주) 아트텍 라이팅 DMX Cont rol 512 쇼 레코드를 시작하기 위해, "record"를 누르면, "record" LED가 깜박일 것이다. 그 다음 "show"를 누르면, "show" LED 또한 깜박일 것이다. 페이지 번호는 현재 쇼 페이지를 나타낼 것이고 이미 쇼를 포함하는 번호 스위치가 켜질 것이다. 디스플레이는...
-
Page 20: Recalling Shows
DMX Cont rol 512 참고: 메모리에 얼마나 많이 현재 채워져 있는지에 따라 겹쳐쓰거나 지우기 위해 몇초가 필요할 것이다. 쇼를 저장한 후에, DMX Control 512는 쇼 편집을 계속할수 있도록 레코드 모드로 남아있다. 레코드 모드를 나가기 우해, "recod"를 누르면, LED가 깜박임을 멈출 것이다. -
Page 21: Midi
쇼를 호출하는데 사용된다. MIDI는 오직 얼마나 많은 scene과 쇼가 싱글 채널을 사용하여 호출되는 것을 제한하도록 MIDI 채널당 128개 신호를 제공한다. DMX Control 512는 또한 scene 이나 쇼가 앞쪽 패널 스위치를 사용하여 불려질때마다 MIDI 신호 메세지를 보낸다. 이것은 MIDI 실행을 레코드할때 소스로 DMX Control 512를 사용하도록 한다. -
Page 22: Using The Computer Port
"save memory file" 메뉴 선택으로 가고 "enter" 스우치를 누르시오. 디스플레이는 " Save memory file to computer port"를 나나낼 것이다. DMX Control 512에서 PC로 전송을 시작하기 위해 "enter"를 누르시오. 전체 메모리릐 복사가 당신의 PC로 전송될 것이다. 파일 전송이 끝나면, DMX Control 512는... - Page 23 (주) 아트텍 라이팅 DMX Control 512 DMX Control 512는 PC에서 파일을 수신하기를 준비한다. 또한 단축키로 DMX Control 512 전원이 켜지는 동안 "menu"와 "erase" 스위치를 눌러 유지함으로써 이 메뉴를 접근할수 있다. SD Backup 프로그램을 사용하면, "Send File"에 절차를 따르시오. 그것을 보내도록 시도하기 전에...
- Page 24 (주) 아트텍 라이팅 DMX Control 512 TECHNICAL SPECIFICATIONS Total number of control channels: Maximum number of Chases: Maximum number of Scenes: 1024 Maximum number of Shows: Maximum number of Presets: Control 16 fixtures of up to 32 channels each...
-
Page 25: Fixture List
(주) 아트텍 라이팅 DMX Control 512 FIXTURE LIST The following is the list of lighting fixtures in the Show Designer fixture library, (*) next to the name means that factory presets are included with that fixture. ONE DIMMER CHANNELS... - Page 26 (주) 아트텍 라이팅 DMX Control 512 DJ ROLLER 150 XT * DJ ROLLER 250 XT * DOMINATOR 1200 XT ECOLOR-250XT * EUPHORIA Faze 1000 FIBER BEAM 250 * FLARE * Fog 1500 / Haze 400 FUNKY * FUSION *...
- Page 27 (주) 아트텍 라이팅 DMX Control 512 MARTIN FIXTURES ACROBAT SMART MAC MAC 101 MAC 250 ENTOUR MODE 2 MAC 250 KRYPTON MODE 2 MAC 250 WASH MAC 300 MODE 4 MAC 301 WASH MAC 350 ENTOUR MAC 500 MODE 4...
- Page 28 (주) 아트텍 라이팅 DMX Control 512 CLAY PAKY GOLDEN SCAN CLAY PAKY GOLDEN SCAN HPE CLAY PAKY MINI SCAN CLAY PAKY MINI SCAN HPE CLAY PAKY STAGE COLOR 300 CLAY PAKY STAGE COLOR 1000 CLAY PAKY STAGE COLOR 1200...
