Varyscan 3 Special 250MSD

3. Inbetriebnahme

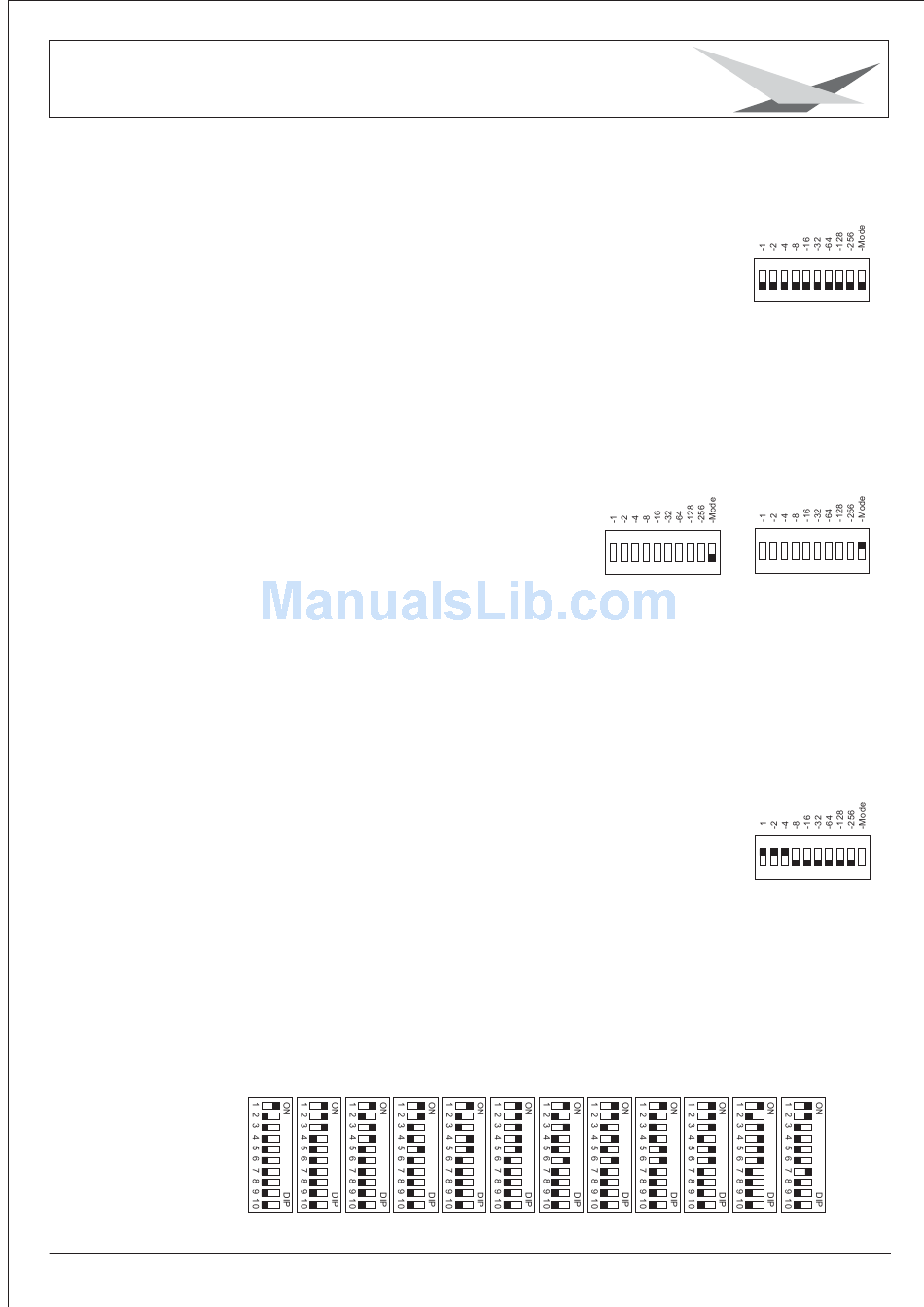

3.1 DIP-Schalter
Mit dem DIP-Schalter, der sich hinten am Gerät befindet,
(s iehe Seite 4 Technische Daten),
die verschiedenen Betriebsarten einstellen.
3.2 Umstellung 6-Kanal / 8-Kanal Betrieb
Der Varyscan kann im 6-Kanal oder 8-Kanal Modus betrieben
werden, abhängig vom verwendeten Controller.
Der Vorteil beim 8-Kanalbetrieb besteht darin, dass jeder
Effekt über einen separaten Kanal gesteuert werden kann
und somit die Programmierung einfacher ist.
Sollte Ihr Controller nur für 6-Kanäle konzipiert sein,
müssen Sie den Varyscan auf 6-Kanal einstellen.
DMX-Ausgabe bei JB-lighting Lichtmischpulten:
JB-lighting DMX-Controller
JB-lighting ScanControl
JB-lighting LICON 1

3.3 DMX Adressierung

Mit den Schaltern 1-9 am DIP-Schalter werden die DMX Adressen
(Startadressen) eingestellt.
Der Varyscan benötigt 6 oder 8 DMX Kanäle.(Siehe Kapitel 3.2)
D.h. wenn der erste Varyscan auf "Startadresse 1" adressiert ist
und 6 DMX Kanäle benötigt, werden die Kanäle 1 bis 6 fortlaufend
belegt. Der nächste freie Kanal ist also "7", deshalb muß Varyscan
2 auf Startadresse "7" adressiert werden. Doppelbelegungen sind
zu vermeiden.
Beispiel zur DMX Adressierung "Kanal 7"
Die Zahl 7 setzt sich aus den Zahlen 1+2+4 zusammen.
Im binären Zahlensystem gilt folgende Zuordnung: 1 =1, 2= 2, 3 = 4,
4 = 8, 5 = 16 usw. Für die Startadresse 7 müssen die Schalter 1,2 und 3
auf ON gestellt und der Rest bis Schalter 9 bleibt auf OFF. Siehe Beispiel.
Einstellungen der ersten 12 Varyscan beim 6-Kanal Betrieb.
Varyscan Nr.
DMX-Adresse
JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Tel. 07304-9617-0
läßt sich der Varyscan auf
6-Kanal
6-und 8-Kanal
6-und 8-Kanal
1 2 3 4
1 7 13 19
ON
1 2 3 4 5 6 7 8 9 10

DIP-Schalter 10

5 6 7 8
25 31 37 43
ON
1 2 3 4 5 6 7 8 9 10
8-Kanal
6-Kanal
ON
DIP
1 2 3 4 5 6 7 8 9 10
DIP-Schalter 10
auf ON
auf OFF
ON
1 2 3 4 5 6 7 8 9 10
9 10 11 12
49 55 61 67
DIP
DIP
DIP
7
