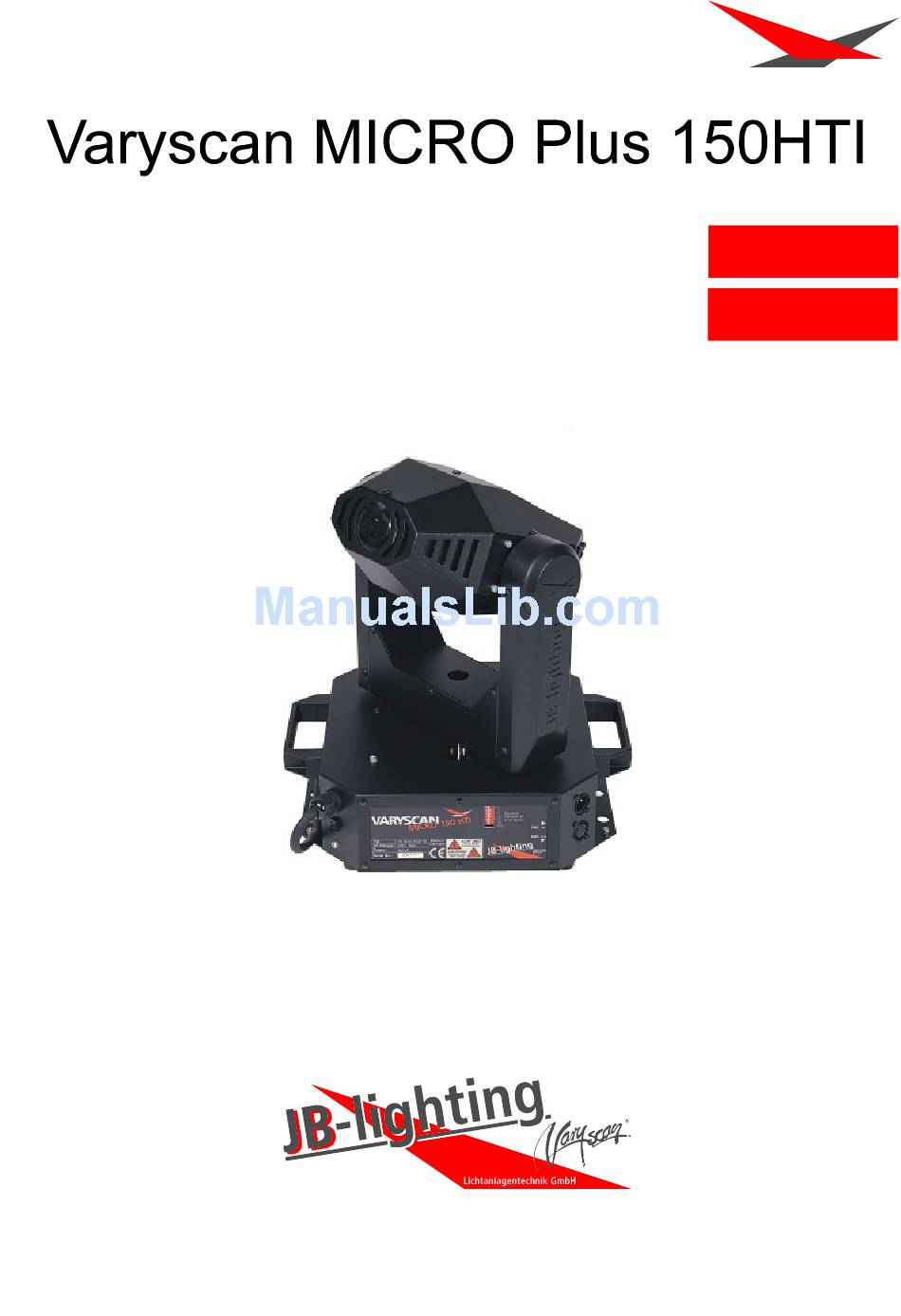

- Page 1 Version 1.1 2002 Deutsch English JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein-Wippingen Telefon ++49(0)7304-9617-0 Telefax ++49(0)7304-9617-99 http://www.jb-lighting.de...
-
Page 3: Table Of Contents
3.2 8 bit and 16 bit mode..........3.3 DMX settings............3.4 DMX protocol............3.5 Optimizing lamp alignment........3.6 Focusing..............3.7 Changing gobos............. 4. Maintenance..............4.1 Cleaning the fixture..........4.2 Cleaning the optics..........4.3 Lubrication of rotating gobos........JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon ++49(0)7304-9617-0... -
Page 4: Einleitung
Varyscan MICRO Plus 150HTI 1. Einleitung 1.1 Allgemeines Der Varyscan MICRO Plus 150HTI verfügt über 7 Farben plus weiß, 10 Gobos davon sind 5 drehbar und auswechselbar, Farbradrotation in verschiedenen Geschwindigkeiten und einen Highspeed Shutter. Die Achsen X und Y(Pan&Tilt) können mit 8Bit oder 16Bit angesteuert werden, abhängig vom eingesetzten Controller. -
Page 5: Installation
2.3 Montage der Geräte ACHTUNG: Mindestens 1m Abstand zu brennbaren Gegenständen ! Varyscan immer mit Sicherungsseil zusätzlich sichern ! Der Varyscan MICRO Plus 150HTI kann auf den Boden gestellt, oder an den dafür vorgesehenen Befestigungslöchern an die Decke oder Traversen montiert werden. -
Page 6: Dmx Verkabelung
Benutzen Sie das Gerät nur im komplett zusammengebauten Zustand, damit keine elektrischen Bauteile berührt werden können. (Lebensgefahr 5000V) Wenn Sie die aufgeführten Punkte beachtet haben, können Sie die Geräte einstecken, oder von einem Fachmann an das Netz anschließen lassen. JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon ++49(0) 07304-9617-0... -
Page 7: Inbetriebnahme
7 Kanäle. Wenn das erste Gerät auf Startadresse 1 eingestellt ist, dann ist der nächste freie DMX-Kanal demnach 8. Doppelbelegungen der Kanäle sind zu vermeiden. Einstellungen der ersten 12 Varyscan beim 7-Kanal Betrieb. (8-Bit) Varyscan Nr. DMX-Adresse JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon ++49(0)7304-9617-0... -
Page 8: Kanalbelegung
Farbe 4 magenta DMX 048-063 Farbe 5 grün DMX 064-079 Farbe 6 orange DMX 080-095 Farbe 7 blau DMX 096-111 Farbe 8 türkis DMX 112-127 Farbradrotation in verschiedenen Geschw. DMX 128-255 JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon ++49(0) 07304-9617-0... -
Page 9: Leuchtmittel Justieren
Zum Wechseln lösen Sie diese und befestigen Sie dann das neue Gobo. Wenn Sie eigene Gobos herstellen lassen wollen, beachten Sie bitte folgende Zeichnung. Nutzdurchmesser: (Platz für Ihr Motiv) 17mm Außendurchmesser: 18.8 mm JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon ++49(0)7304-9617-0... -
Page 10: Regelmäßige Wartungsarbeiten
Bitte verwenden Sie kein anderes Öl, es würde wegen der großen Hitze verharzen und verklumpen. Drehen Sie die Zahnräder mit der Hand und geben ca. 2-3 Tropfen von dem Öl in die Kugeln von den Gobozahnrädern. JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon ++49(0) 07304-9617-0... - Page 11 Varyscan MICRO Plus 150HTI JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon ++49(0)7304-9617-0...
-
Page 12: Introduction
Varyscan MICRO Plus 150HTI 1. Indroduction 1.1 General Remarks The Varyscan MICRO Plus 150HTI is equipped with 7 colours plus white, 10 gobos (5 of them rotating and interchangable), rainbow effect in different speeds and a high speed shutter. The pan and tilt movement can opperate in 8bit or 16bit mode, depening on the lighting control desk in use. -
Page 13: Installation
The Varyscan MICRO 150HTI can either be placed on the floor or hung on a trussing system. If mounting the unit to walls in a vertical way, the lamplife might be reduced. JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon ++49(0)7304-9617-0... -
Page 14: Dmx Wiring
Don´t use fixtures when top cover is not fixed propperly. Contact with electronical parts can result in risk for life. (Electrical shock 5000V) Connect fixture only after assuring that the electrical installation fits your demands JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon ++49(0) 07304-9617-0... -
Page 15: Operation
-Mode mode, never use 16 bit mode on the Varyscan. DIP switches 10 DIP switches 10 The result might be vice versa. JB-lighting control consols can operate in the following modes: JB-lighting ScanControl 8Bit JB-lighting LICON 1 16Bit 3.3 DMX settings Use DIP switch 1-9 to assign the Varyscan to its address or start channel. -
Page 16: Dmx Protocol
5 green DMX 064-079 colour no. 6 amber DMX 080-095 colour no. 7 blue DMX 096-111 colour no. 8 cyan DMX 112-127 colour wheel spin forward DMX 128-255 JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon ++49(0) 07304-9617-0... -
Page 17: Optimizing Lamp Alignment
Insert new gobo and replace retaining spring. For the design of custom made gobos please have a look at the technical drawing: Diameter: 18,8 mm Diameter image: 17 mm JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon ++49(0)7304-9617-0... -
Page 18: Maintenance
30 minutes! Once or twice a year the rotating gobos have to be lubricated with JB-lighting special oil. Do not use any other lubricant, as it might not stand the heat and cause serious damage.
