Summary of Contents for JB-Lighting Varyscan 3 Special 250MSD
Page 1

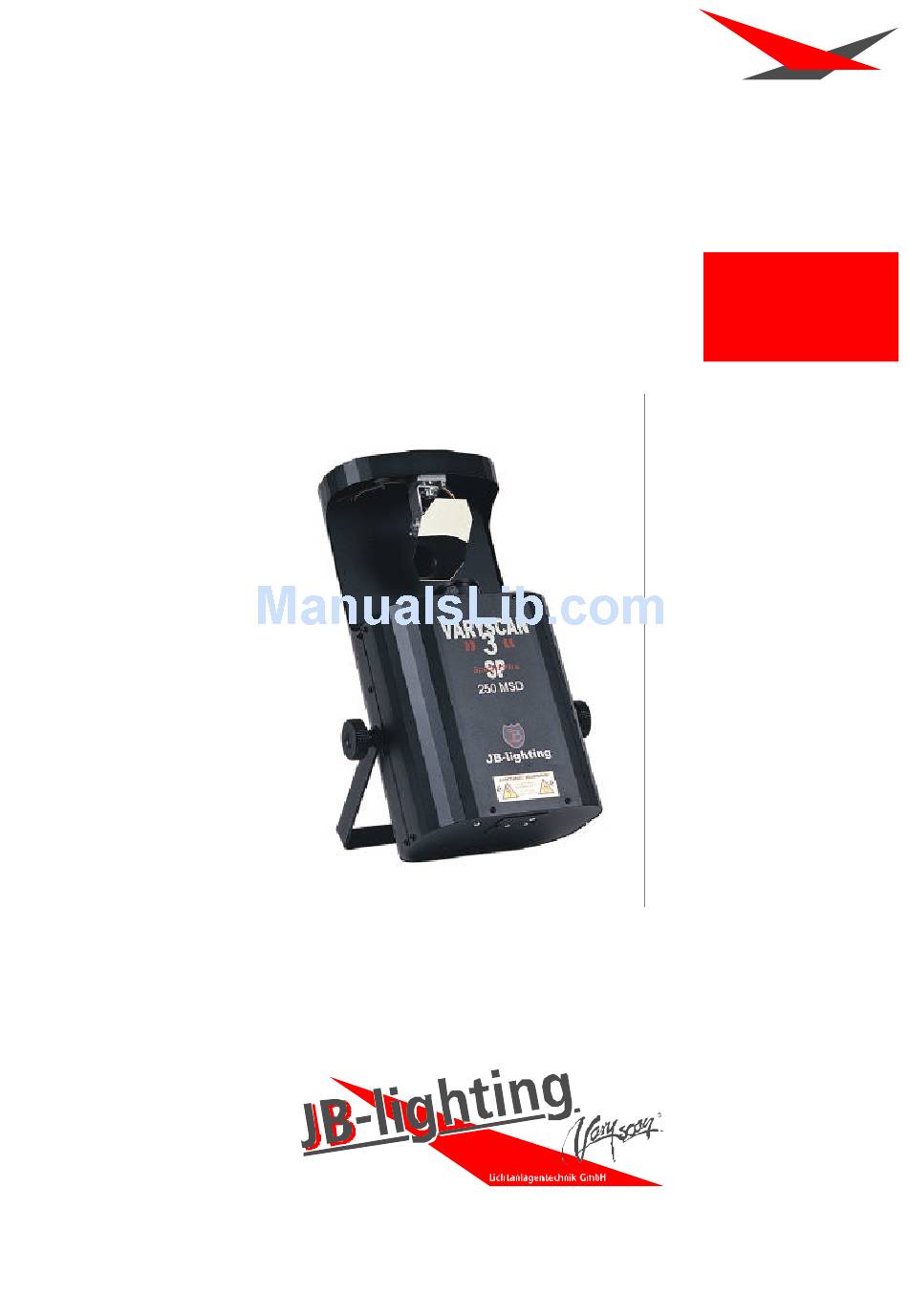

Varyscan 3 Special 250MSD Varyscan 3 Special Plus 250MSD Bedienungsanleitung Deutsch User Manual english Version 2.0 JB-lightingLichtanlagentechnik G mbH Sallersteigweg15 D-89134 Blaustein-Wippingen Telefon ++49(0)7304-9617-0 Telefax++49(0)7304-9617-99 http://www.jb-lighting.de...
UmdieoptimaleFunktionsfähigkeitder Varyscanauszuschöpfen, solltenSie dieScans sohochwiemöglich aufhängen. Esempfiehlt sich, den Varyscan mit dem Spiegel nochobenaufzuhängen.BeiderInstallationmitdemSpiegelnachunten, kanndieLebensdauer desLeuchtmittels herabgesetzt unddie Funktion derTemperatursicherungeingeschränkt werden. Alle Varyscan sollten im selben Winkel hängen,das heißt, der gedachte Winkel zwischenLotundVaryscansollte bei allen Gerätengleichsein. JB-lighting Lichtanlagentechnik GmbH Sallersteigweg15 D-89134Blaustein Tel.07304-9617-0...
Der Hersteller kannnicht für Schäden verantwortlichgemachtwerden,die durcheinenfehlenden oder unterbrochenen Schutzleiter verursacht werden ! (z.B. ElektrischerSchlag). BenutzenSiedasGerätnurinkomplettzusammengebautenZustand,damit keine elektrischen Bauteile berührt werden können. (Lebensgefahr 5000V) WennSiedieaufgeführten Punktebeachtet haben, könnenSiedieGeräte einstecken, oder voneinemFachmannandas Netzanschließen lassen. JB-lighting LichtanlagentechnikGmbH Sallersteigweg15 D-89134Blaustein Tel. 0 7304-9617-0...
Kanal 4 Farbe Kanal 4 Farbe Kanal 5 Shutter+Dimmer Kanal 5 Shutter+Dimmer Kanal 6 Special: nicht belegt Kanal 6 nicht belegt Special Plus:Goborotation Kanal 7 Special: nicht belegt Special Plus:Goborotation Kanal 8 Effektrad JB-lighting LichtanlagentechnikGmbH Sallersteigweg15 D-89134Blaustein Tel. 0 7304-9617-0...
DerAbstandzur Wand sollte zwischen 6und12mliegen.Lösen Siedie Schrauben Nr.1 (siehe Abbildungrechts) und verschiebenSiedas Fassungsblech solange, bis die maximale AusleuchtungdesBeams erreicht ist. Drehen SiediebeidenSchraubenNr.1wiederfest. Fassungsblech 3.8 Optik scharfstellen ProjizierenSieeinGoboaufdiegewünschteDistanz,lösenSie dann die Rändelschraube amObjektivrohr undverschiebenSie das Objektivsolange, bisdieoptimale Projektionsschärfeerreicht ist. JB-lighting Lichtanlagentechnik GmbH Sallersteigweg15 D-89134Blaustein Tel.07304-9617-0...
Helligkeit unddiemaximaleAbbildungsqualitätzu erreichen. Hierzu öffnenSiedieGeräteabdeckungundreinigendenReflektor,die Linsenund die Farbfiltermit einem fusselfreien Tuch und etwasGlasreiniger. Sie können auchQ-Tips oder einePinzettezu Hilfenehmen. Beim Reinigen des Reflektorssollte das Leuchtmittel vorher entfernt werden, damit es nicht beschädigt wird. JB-lighting LichtanlagentechnikGmbH Sallersteigweg15 D-89134Blaustein Tel. 0 7304-9617-0...
2.3 Rigging thefixture Warning: Keep fixturesatleast1mawayfrominflamablearticles! Always use a safety cableattachedtothefixture! Bestperformace of Varyscans is reached byrigging theunitsashighaspossible. Theangle between trussing system andVaryscanhastobe the same with everyunit. Toensure propperperformance ofthermalfuseitisbetternottoinstallthefixtures upsidedown.Attacha safety cabletoeveryfixture. JB-lighting Lichtanlagentechnik GmbH Sallersteigweg15 D-89134Blaustein Tel. ++49-7304-9617-0...
In caseofdamagesoccuringduetoanotpropperinstalledelectricalsystem, warranty claims will beinvalidated. Don´t use fixtures when top cover is notfixed propperly. Contactwithelectronical parts can result i n risk for life. (Electrical shock 5000V) Connect fixtureonly after assuring thattheelectricalinstallationfits yourdemands JB-lighting LichtanlagentechnikGmbH Sallersteigweg 15 D-89134 Blaustein Tel.++49-7304-9617-0...
30minutes! Foramaximumlightoutputtheopticalsystemhasto becleaned from time totime. Loosen the screws holding the top cover andremove it. Removelampbeforecleaningthe optical partsofthefixture. Useasoftclothandgentlywhipereflector,lenses and colour filters. Youalso may use a pairoftweezers andaregularglasscleaner. JB-lighting LichtanlagentechnikGmbH Sallersteigweg 15 D-89134 Blaustein Tel.++49-7304-9617-0...
SMgoborotation white blue yellow SMdimmer 1 white blue yellow movement white JP10 blue yellow SMtiltmovement white JP11 blue yellow SMdimmer 2 white black white DMX-In ----- black white DMX-Out ----- JB-lighting Lichtanlagentechnik GmbH Sallersteigweg15 D-89134Blaustein Tel. ++49-7304-9617-0...
5.4 Circuit diagram DMX-In DMX-Out Motor Motor Tilt Eprom Motor Dimmer1 Motor Dimmer 2 Motor Colourwheel Motor Ignitor Gobowheel D L a N Motor Goborotation Transformer Motor blue Effectwheel Termofuse Fuse 93°C brown JB-lighting LichtanlagentechnikGmbH Sallersteigweg 15 D-89134 Blaustein Tel.++49-7304-9617-0...
