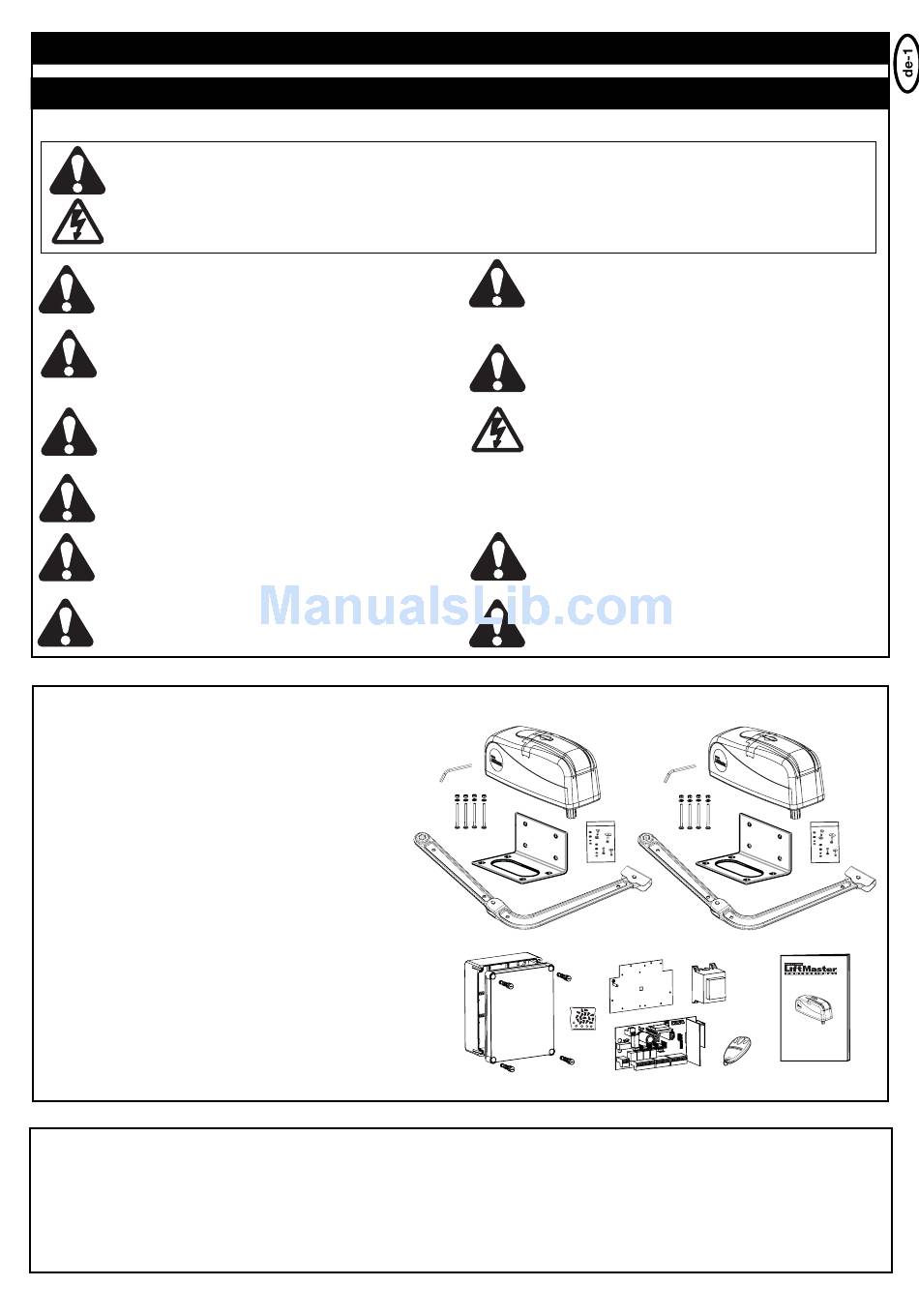

BEGINNEN SIE MIT LESEN DIESER WICHTIGEN SICHERHEITSREGELN

Solche Warnzeichen bedeuten "Vorsicht!", eine Aufforderung zur Beachtung, da ihre Mißachtung Personen- bzw. Sachschäden

verursachen kann. Bitte lesen Sie diese Warnungen sorgfältig.

Dieser Torantrieb ist so konstruiert und geprüft, daß er bei Installation und Benutzung unter genauer Befolgung der

anschließenden Sicherheitsregeln angemessene Sicherheit bietet.

Die Nichtbeachtung der folgenden Sicherheitsregeln kann ernsthafte Personen- oder Sachschäden verursachen.

Beim Umgang mit Werkzeugen und Kleinteilen

Vorsicht walten lassen und weder Ringe, Uhren noch

lose Kleidungsstücke tragen, wenn Sie Installations-

oder Reparaturarbeiten an einem Tor vornehmen.

Elektrische Leitungen sind entsprechend den lokalen

Bau- und Elektroinstallationsvorschriften zu verlegen.

Das elektrische Kabel darf nur von einer autorisierten

Elektrofachkraft an ein ordnungsgemäß geerdetes

Netz angeschlossen werden.

Bei der Montage muß ein Einklemmen zwischen dem

angetriebenen Teil und den umgebenden Teilen des

Gebäudes (z.B. eine Wand) aufgrund der Öffnungsbewegung

des angetriebenen Teils vermieden werden.

Entfernen Sie bitte alle am Tor angebrachten Schlösser,

um Schäden am Tor zu vermeiden.

Nach der Installation ist zu prüfen, ob der

Mechanismus richtig eingestellt ist und ob der Antrieb,

das Sicherheitssystem und die Notentriegelung richtig

funktionieren.

Ist ein Gehtor im Tor vorhanden, darf der Antrieb nicht

starten oder weiter laufen, wenn das Tor nicht

ordnungsgemäss geschlossen ist.

KARTONINHALT ART200K

Antriebsmotoren

Entriegelungsschlüssel

Box für Steuerung

Deckel für Box

Scharniere für Box

Steuerung

Transformator

Bodenplatte Transformator

Handsender

Funkempfänger

Radio-Empfangsteil für Funkempfänger

Zubehörbeutel Box

Pfeilerbeschlag

Torarm

Torbeschlag (Schiene)

Zubehörbeutel Montage

Montage-, Bedienungsanleitung

Signalleuchte

Schlüsselschalter

Lichtschranke

* Modellabhängig bzw. optional erhältliches Zubehör.

CHECKLISTE INSTALLATION – VORBEREITUNGEN

Kontrollieren Sie den Inhalt der Verpackung und lesen Sie die Anleitung aufmerksam durch. Stellen Sie die einwandfreie Arbeitsweise Ihrer

Torvorrichtung sicher. Das Tor muß gleichmäßig und stossfrei laufen, es darf an keiner Stelle hängenbleiben. Denken Sie daran, daß sich der

Boden im Winter um einige Zentimeter heben kann. Um störende Pendelbewegungen zu vermeiden, sollte das Tor stabil und möglichst spielfrei

sein. Je leichtgängiger der Flügel, desto weniger Kraft braucht der Antrieb.

Machen Sie sich Notizen, welches Material Sie noch benötigen und besorgen Sie es vor Beginn der Montage. Klebeanker (stabile Dübel),

Schrauben, Anschläge, Kabel, Verteilerdosen, Werkzeuge, etc.

WARNUNG

WICHTIGE ANWEISUNGEN ZUR MONTAGE UND NUTZUNG

1-2x *

Es ist wichtig, das Tor immer gut gangbar zu halten.

Tore, die steckenbleiben oder verklemmen, sind

unverzüglich zu reparieren. Versuchen Sie nicht, das

Tor selbst zu reparieren. Bestellen Sie hierfür einen

Fachmann.

Entfernen Sie zusätzliches Zubehör aus der Nähe von

Kindern. Erlauben Sie Kindern nicht, Drucktaster und

Fernbedienungen zu bedienen. Schwere Verletzungen

können durch ein sich schließendes Tor verursacht werden.

Automatisch gesteuerte Geräte müssen vom Netz

getrennt werden, wenn Wartungsarbeiten wie zum

Beispiel Reinigung ausgeführt werden.

In der festverlegten Installation ist eine Trennvor-

richtung vorzusehen, um ein allpoliges Abschalten

mittels Schalter (mind. 3mm Kontaktöffnungsweg) oder

separate Sicherung zu gewährleisten.

Stellen Sie sicher, daß Personen, die den Antrieb

montieren, warten oder bedienen, diesen Anleitungen

folgen. Bewahren Sie die Anleitung an einem Ort auf, an

dem schnell auf sie zurückgegriffen werden kann.

Der endgültige Schutz vor Quetsch- und Scherstellen

muss nach der Montage des Antriebes mit dem Tor

gewährleistet sein.
