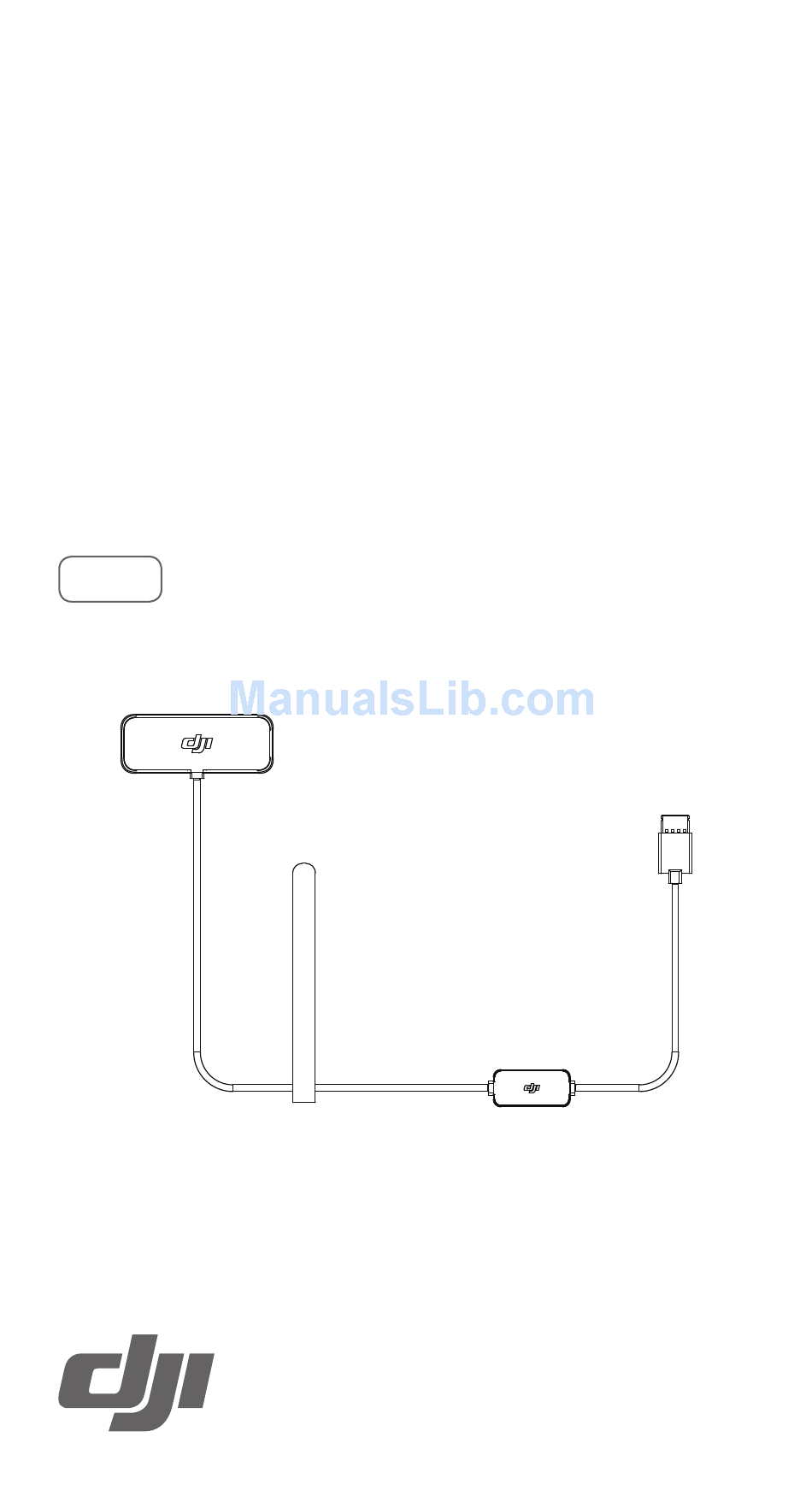

- Page 1 INSPIRE 2 GPS Module for the Remote Controller User Guide 使用说明 V1.0 2017.01...
- Page 2 免责声明 感谢您购买 DJI 产品。本文所提及的内容关系到 您的安全以及合法权益与责任。使用本产品之前， 请仔细阅读本文以确保已对产品进行正确的设置。 不遵循和不按照本文的说明与警告来操作可能会给 您和周围的人带来伤害，损坏本产品或其它周围的 物品。本文档及本产品所有相关的文档最终解释权 归大疆 创新（DJI）所有。如有更新，恕不另行 通知。请访问 www.dji.com 官方网站以获取最新的 产品信息。 一旦使用本产品，即视为您已经仔细阅读免责声明 与警告，理解、认可和接受本声明全部条款和内容。 您承诺对使用本产品以及可能带来的后果负全部责 任。您承诺仅出于正当目的使用本产品，并且同意 本条款以及大疆创新（DJI）制定的任何相关条例、 政策和指引。大疆创新（DJI）对于直接或间接使用 本产品而造成的损坏、伤害以及任何法律责任不予 负责。用户应遵循包括但不限于本文提及的所有安 全指引。 即使存在上述规定，消费者权益依然受当地法律法 规所保障，并不受本免责声明影响。 DJI 是深圳市大疆创新科技有限公司及其关联公司 的商标。本文出现的产品名称、品牌等，均为其所 属公司的商标或注册商标。 警 告 1. 请勿在强磁场或强电场区域使用或存放。 2. 请勿在阳光暴晒或靠近热源的区域使用。 3. 使用时避免任何液体溅洒到外接 GPS 模块上。...

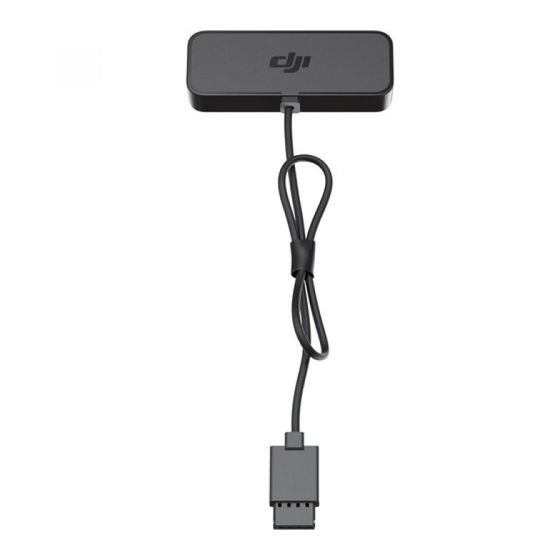

- Page 3 简 介 使用 INSPIRE 2 遥控器外接 GPS 模块， 当激活 “热 点跟随”功能时，坐标点更加精确，大幅提升飞行 器追随跟拍的准确性。同时，在飞行器飞行过程中， 随着遥控器的位置移动，遥控器的当前位置将会设 置成返航点，确保飞行器可安全飞回。 部件名称 1. 外接 GPS 模块主件 4. CAN 扩展模块 2. 固定贴带 5. CAN Bus 插头 3. CAN Bus 扩展接口 安 装 1. 将包装内的魔术贴分别粘贴于外接 GPS 模块主 件背面、CAN 扩展模块背面、遥控器移动设备支 架顶部及遥控器背面相应位置。 © ...
- Page 4 2. 固定外接 GPS 模块主件于遥控器移动设备支架 上端。 3. 用固定贴带将外接 GPS 模块主件与 CAN Bus 插 头的连接线固定于遥控器移动设备支架上，并将 连接线沿着遥控器一侧天线从外部绕过向下延展。 © 2017 大疆创新 版权所有...
- Page 5 4. 将 CAN 扩展模块固定于遥控器底部，如图所示。 5. 将外接 GPS 模块一端的 CAN 接口插入遥控器 CAN Bus 接口。 6. 安装完毕如图所示。 • 安装过程中，切勿让连接线从遥控器天线 中间穿过，以免影响遥控器信号。 • 确保安装完毕后，外接 GPS 模块主件上 带 DJI 标志面朝上，否则将会极大程度影 响外接 GPS 模块性能。 • 使用中切勿用金属材料覆盖外接 GPS 模 块。 • 插入遥控器 CAN Bus 接口时，注意插入 方向，切勿用力反插，以免损坏设备。 • 安装过程中， 建议保持遥控器呈关闭状态，...
- Page 6 • 固定外接 GPS 模块主件及 CAN 扩展模 块时，请用力按压，保证两端魔术贴已 粘贴牢固。 CAN Bus 扩展接口可用于外接其他设备， 如 DJI Focus 跟焦器。 参 数 重量：33.9 g 卫星定位模块：GPS / GLONASS 双模 最大电流：125 mA 最大电压：5.3 V 内容如有更新，恕不另行通知。 您可以在 DJI 官方网站查询最新版本 http://www.dji.com/inspire-2 INSPIRE 是大疆创新的商标。 Copyright © 2016 大疆创新 版权所有...
- Page 7 This document and all other collateral documents are subject to change at the sole discretion of DJI. By using this product, you hereby signify that you have read this disclaimer and warning carefully and that you understand and agree to abide by the terms and conditions herein.
- Page 8 1. DO NOT place the INSPIRE™ 2 GPS Module for the Remote Controller next to sources of strong magnetic or electric fields. 2. Keep the Inspire 2 GPS Module for the Remote Controller away from direct sunlight and other heat sources.
-
Page 9: Installation
3. CAN Bus Port Installation 1. Stick the provided Velcro tape on the back of the Master part of the GPS module, the Can Hub, the remote controller and the top of the mobile device holder respectively. © 2017 DJI All Rights Reserved. - Page 10 4. Stick the CAN hub on the bottom of the remote controller tightly as shown below. 5. Insert the cable end to the CAN Bus port on the remote controller. © 2017 DJI All Rights Reserved.
- Page 11 • DO NOT let the cable pass through the middle of the antennas, or it may negatively affect the signal. • The side marked with the DJI logo should face out when the master part is properly mounted. • DO NOT cover the GPS Module with metal.
-
Page 12: Specifications
Other equipment can be connected to the CAN Bus port on the CAN hub, e.g. DJI Focus. Specifications Weight: 33.9 g Satellite Positioning System: GPS / GLONASS Max. Current: 125 mA Max. Voltage: 5.3 V This content is subject to change. -
Page 13: Compliance Information
EMC Directive. A copy of the EU Declaration of Conformity is available online at HYPERLINK "http://www.dji.com/ euro-compliance" www.dji.com/euro-compliance EU contact address: DJI GmbH, Industrie Strasse. 12, 97618, Niederlauer, Germany... - Page 14 技术支持 DJI Support http://www.dji.com/support If you have any questions about this document, please contact DJI by sending a message to DocSupport@dji.com. 如果您对说明书有任何疑问或建议，请通过以下 电子邮箱联系我们：DocSupport@dji.com。 Printed in China. 中 国 印 制...
