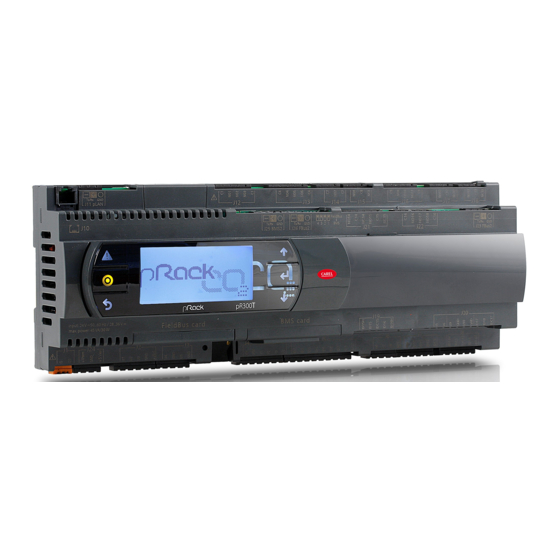

Heat recovery
for pRack pR300T
Operation and confi guration
Manuale d'uso
User manual
I n t e g r a t e d C o n t r o l S o l u t i o n s & E n e r g y S a v i n g s
F
FHW
T
T
T
T
HR1I
HR1O
3W
HRI
T
T
T
T
HR1
disch
disch HR2
F
FHW
T
T
T
T
HR2I
HR2O
3W
3W
HR2
GC
T
T
HR2
GAS cooler
ING GC
T
T
GC
GC by passed
T
T

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the pRack pR300T and is the answer not in the manual?

Questions and answers

Related Manuals for Carel pRack pR300T

Summary of Contents for Carel pRack pR300T

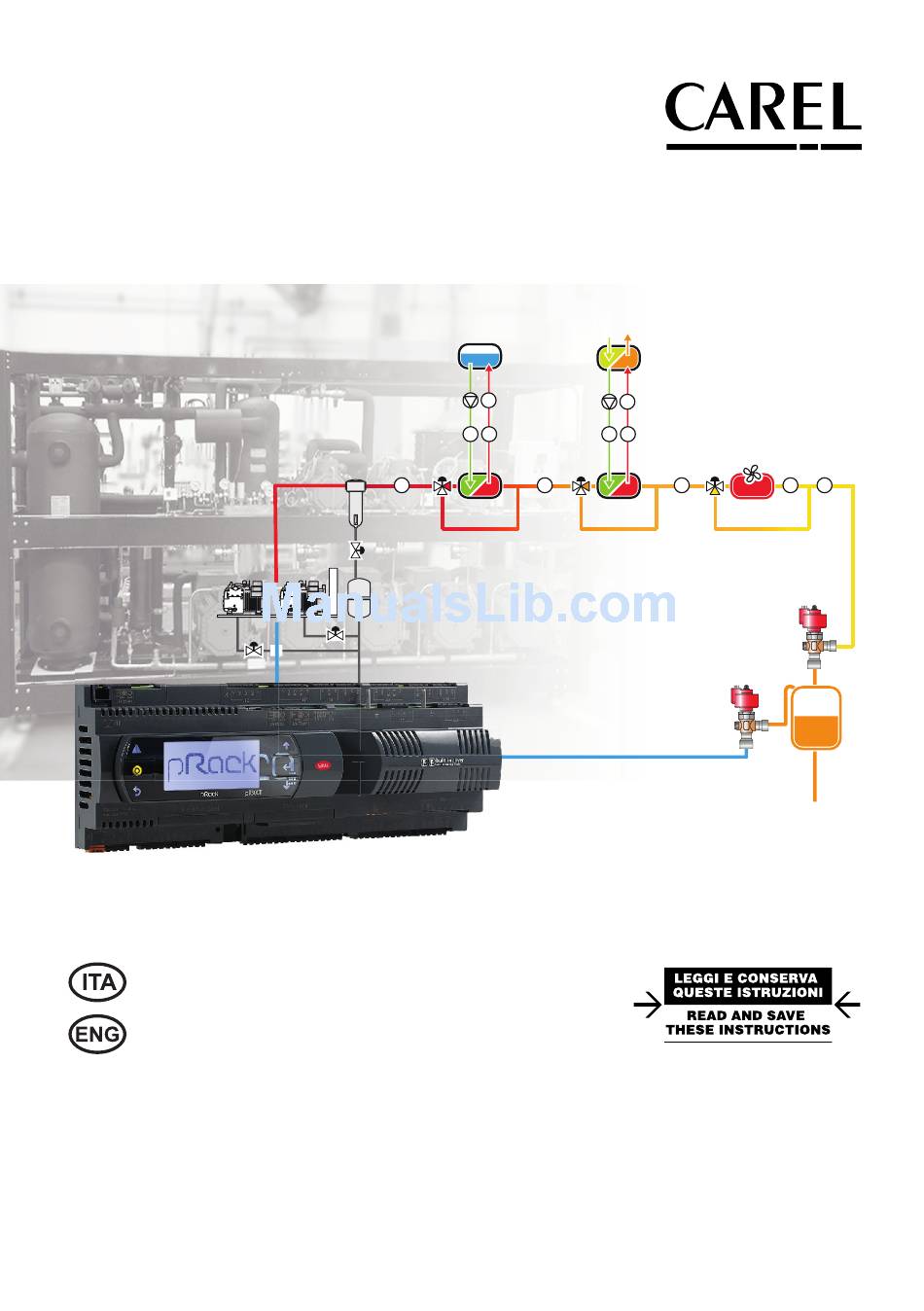

  • Page 1 Heat recovery for pRack pR300T Operation and confi guration HR1I HR1O HR2I HR2O GC by passed GAS cooler disch disch HR2 ING GC Manuale d’uso User manual I n t e g r a t e d C o n t r o l S o l u t i o n s & E n e r g y S a v i n g s...

  • Page 3: Table Of Contents

    Recupero di calore per pRack pR300T Funzionamento e confi gurazione Indice 1. INTRODUZIONE 2. CONFIGURAZIONE Regolazione: temperatura dell’acqua ............................9 Regolazione: ingresso digitale................................9 Regolazione: segnale esterno ................................. 10 Attivazione del recupero calore ..............................10 Gestione della pompa ..................................11 Allarme per alta temperatura dell’acqua ..........................

  • Page 5: Introduzione

    HR) permette di sfruttare il calore normalmente dissipato dal Gas Cooler per riscaldare dell’acqua sanitaria oppure destinata al riscaldamento di ambiente. pRack pR300T gestisce contemporaneamente fi no a due recuperi di calore. L’attivazione e la regolazione di ciascun recupero seguirà la percentuale di richiesta di calore calcolata a partire da: •...
  • Page 6 Nel caso di contributo sul setpoint della valvola HPV, il recupero di calore va a modifi care il parametro “minimo setpoint di regolazione valvola HPV” (maschera Eib28) e viene utilizzato come limite inferiore per il calcolo del setpoint dinamico della pressione di regolazione della valvola di alta pressione. L’incremento di questo setpoint minimo dal suo valore di default (40.0barg) ad un nuovo setpoint minimo (e.g.
  • Page 7 Nel caso di contributo sul setpoint del Gas Cooler è possibile incrementare gradualmente il setpoint in temperatura dei ventilatori del Gas Cooler fi no al suo limite massimo impostabile. Questo limite è dato dal massimo setpoint possibile (maschera Dab06) nel caso di modalità simultanea o dal valore settato nella maschera Eeab29 nel caso di modalità...

  • Page 8: Configurazione

    CONFIGURAZIONE La confi gurazione può essere eseguita attraverso le maschere raggiungibili seguendo il percorso Eea-- e Eeb--. La maschera Eeab01 permette di scegliere quanti moduli di recupero calore attivare, fi no a 2, e come deve essere calcolata la percentuale di richiesta per le azioni supplementari. Le possibilità...

  • Page 9: Regolazione: Temperatura Dell'acqua

    E’ possibile utilizzare lo scheduler interno al controllo per specifi care delle fasce orarie di attivazione. Se richiesto, la funzione di recupero di calore può essere attiva anche nella fascia oraria di chiusura. Questa maschera permette la confi gurazione dello scheduler. L’attivazione della funzionalità...

  • Page 10: Regolazione: Segnale Esterno

    2.3 Regolazione: segnale esterno Può essere utilizzato anche un segnale ingresso a pRack per la generazione di una richiesta modulante dallo 0% al 100%. Nota: qualunque delle tre modalità viene selezionata, il recupero di calore baserà il funzionamento di seguito descritto sulla percentuale di richiesta generata.

  • Page 11: Gestione Della Pompa

    2.5 Gestione della pompa Per ogni modulo di recupero di calore, la funzione può gestire anche un pompa per la circolazione dell’acqua. L’attuazione può avvenire con un’uscita digitale oppure con un segnale analogico modulante 0-10V. A seguito della disattivazione del recupero del calore anche la pompa viene disattivata dopo il ritardo specifi...
  • Page 12 Uscita modulante della pompa (%) Differenziale di temperatura (° C) Set-point Set-point +100/K Fig. 2.b Con il parametro Min.speed HR on è possibile specifi care una percentuale minima di funzionamento quando il recupero di calore è attivo. Vi è la possibilità di attivare la pompa anche quando il recupero di calore non è attivo. L’utente può specifi care dei cicli di funzionamento basati un periodo di ON e un periodo di OFF.

  • Page 13: Allarme Per Alta Temperatura Dell'acqua

    2.6 Allarme per alta temperatura dell’acqua Per ragioni di sicurezza, è possibile specifi care un valore per la massima temperatura dell’acqua consentita. Se la temperatura di uscita dallo scambiatore supera la soglia impostata, il recupero calore verrà disattivato. Il diff erenziale permette di creare un’isteresi per il rientro dell’allarme. 2.7 Filtro per ingresso analogico Nella maschera Eeab13 è...

  • Page 14: Azioni Supplementari

    AZIONI SUPPLEMENTARI Oltre all’attivazione del recupero calore, alcune azioni vengono messe in atto per incrementare la disponibilità di calore da poter recuperare: • incremento del minimo setpoint per la regolazione della valvola HPV (pressione nel GC); • incremento del minimo setpoint del Gas Cooler (riduzione della velocità delle ventole); •...
  • Page 15 Set-point 100% passo incr. Set-point min.% Set-point corrente Richiesta RC (%) Soglia di attivazione 100% per il recupero di calore Fig. 3.a L’incremento del setpoint del Gas Cooler è regolato dai parametri confi gurabili tramite la maschera Eeab29 e descritti nella tabella seguente. Passo increm.

  • Page 16: Modo Simultaneo

    3.2 Modo simultaneo Se viene selezionata la modalità sequenziale, l’azione di incremento del minimo setpoint della valvola HPV è eseguita come per il modo sequenziale e confi gurata tramite la maschera Eeab28. L’azione per il setpoint delle ventole del Gas Cooler è invece automaticamente calcolata seguendo lo schema di seguito illustrato: Incremento del minimo set-point per HPV...

  • Page 17: Gas Cooler Bypass

    GAS COOLER BYPASS L’attivazione del bypass per il Gas Cooler dipende da due gruppi di condizioni: il primo stabilisce l’abilitazione al bypass, il secondo la sua attivazione. Per l’attuazione del bypass sono disponibili 3 tipi di confi gurazioni: uscita digitale, ON/OFF; uscita analogica 0-10V con comportamento ON/OFF;...

  • Page 18: Condizioni Per L'attivazione

    4.2 Condizioni per l’attivazione Se le condizioni per l’abilitazione sono verifi cate, l’esclusione o meno del Gas Cooler avverrà tenendo conto della temperatura del gas misurata dopo il bypass. La maschera Eeaa27 permette la confi gurazione della sonda di temperatura posta dopo il bypass del Gas Cooler. L’esclusione del Gas Cooler viene attivata se la temperatura dopo il bypass è...
  • Page 19 Nel caso di esclusione del Gas Cooler tramite uscita digitale (o analogica di tipo ON/OFF), il comportamento del bypass segue l’andamento illustrato in Figura 8. Temperatura misurata del by pass Soglia massima di disattivazione Set-point differenziale Set-point Soglia minima per l’attivazione Tempo Inizio Disattiv.

  • Page 20: Configurazione Di Ingressi E Uscite

    CONFIGURAZIONE DI INGRESSI E USCITE Di seguito vengono riportate le maschere per la confi gurazione degli ingressi e delle uscite relative al recupero di calore. Sono raggiungibili tramite il percorso Eea-. Ingresso digitale utilizzabile per il consenso preliminare al recupero di calore. Solo in caso di attivazione tramite ingresso digitale, la sua attivazione determina una richiesta del 100%.
  • Page 21 Maschera per la confi gurazione dell’attuatore digitale per la pompa dell’acqua. Maschera per la confi gurazione dell’uscita analogica associata alla pompa modulante. Se si dispone di un fl ussostato per il rilevamento della circolazione dell’acqua, questo può essere collegato al pRack e confi...
  • Page 22 Maschera per l’assegnazione del tipo e della posizione della sonda per la misura della temperatura dopo il bypass del Gas Cooler. La sonda è obbligatoria in caso di utilizzo di un bypass. +030220595 - 1.0 - 27.01.2016...
  • Page 23 Heat recovery for pRack pR300T Operation and confi guration Index 1. INTRODUCTION 2. CONFIGURATION Control: water temperature ................................9 Control: digital input ....................................9 Control: external signal ..................................10 Activation of heat recovery ................................10 Pump management ..................................... 11 High water temperature alarm ..............................13 Analogue input fi...
  • Page 25 Each heat recovery function is activated and controlled based on the percentage of heat demand, which can be calculated based on: •...
  • Page 26 If acting on the HPV valve set point, the heat recovery function modifi es the “minimum HPV valve control set point” parameter (screen Eib28) and is used as the lower limit for calculating the dynamic high pressure valve pressure control set point. The increase in this minimum set point from its default value (40.0 barg) to a new minimum set point (e.g.
  • Page 27 If acting on the gas cooler set point, the gas cooler fan temperature set point can be gradually increased until reaching the maximum allowed limit. This limit is equal to the maximum allowable set point (screen Dab06) in simultaneous mode, or the value set on screen Eeab29 in sequential mode. In simultaneous mode, the increase will begin at the same time as the action on the HPV valve set point, while in sequential mode the increase will begin after having exceeded a settable heat demand percentage threshold (Eeab29).
  • Page 28 CONFIGURATION The function can be confi gured using the screens accessible in branches Eea-- and Eeb--. Screen Eeab01 is used to choose how many heat recovery modules are to be activated, up to two, and how the demand percentage should be calculated for the supplementary actions.
  • Page 29 The scheduler inside the controller can be used to specify the activation time bands. If required, the heat recovery function can also be active in the closing time bands. This screen is used to confi gure the scheduler. The function can be activated based on: •...
  • Page 30 2.3 Control: external signal An input signal to pRack can also be used to generate a modulating demand output, from 0% to 100%. Note: whichever of the three modes is selected, heat recovery will be based on the percentage of demand generated, as described in the following paragraphs.
  • Page 31 2.5 Pump management For each heat recovery module, the function can also manage a water circulation pump. This can be controlled via digital output or 0-10V modulating analogue signal. Following deactivation of heat recovery, the pump is also stopped, after the set delay. Screen Eeab09 can be used to specify: •...
  • Page 32 Pump modulating output (%) Temperature differential (° C) Set-point Set-point +100/K Fig. 2.d Parameter Min.speed HR on can be used to specify a minimum operating percentage when heat recovery is active. The pump can also be started when heat recovery is not active. The user can specify duty cycles based on an ON time and an OFF time.
  • Page 33 2.6 High water temperature alarm A maximum allowed water temperature value can be specifi ed for safety reasons. If the heat exchanger outlet temperature exceeds the set threshold, heat recovery will be deactivated. The diff erential represents a hysteresis for resetting the alarm. 2.7 Analogue input fi lter Screen Eeab13 can be used to specify whether to apply a fi...
  • Page 34 SUPPLEMENTARY ACTIONS As well as the activation of heat recovery, other actions are implemented to increase the availability of heat that can be recovered: • increase the minimum set point for HPV valve control (pressure in the GC); • increase the minimum gas cooler set point (reduce fan speed); •...
  • Page 35 Set-point 100% Incr. step Set-point min.% Set-point current HR request (%) Activation threshold 100% for heat recovery Fig. 3.a The gas cooler set point is increased based on the parameters confi gured on screen Eeab29 and described in the table below. Incr.
  • Page 36 3.2 Simultaneous mode If simultaneous mode is selected, the action to increase the minimum HPV valve set point is performed in the same way as in sequential mode, and is confi gured on screen Eeab28. The action to increase the gas cooler fan set point, on the other hand, is calculated automatically based on the following diagram: Increase the minimum set point for HPV...
  • Page 37 GAS COOLER BYPASS Gas cooler bypass is activated based on two sets of conditions: the fi rst enables the bypass function, and second activates it. Three types of confi gurations are available for managing the bypass function: digital output, ON/OFF; 0-10V analogue output with ON/OFF behaviour;...
  • Page 38 4.2 Conditions for activation If the conditions for enabling the function are all true, the gas cooler will be bypassed depending on the gas temperature measured downstream of the bypass. Screen Eeaa27 is used to confi gure the temperature probe located downstream of the gas cooler bypass.
  • Page 39 If gas cooler bypass is managed using a digital output (or ON/OFF analogue output), the bypass function will refl ect the trend shown in Figure 8. Temperature measured of the bypass Max. deactivation threshold Differential Set-point Set-point Min. activation threshold Time Start of Deactivat.
  • Page 40 INPUT AND OUTPUT CONFIGURATION Below are the screens used to confi gure the inputs and outputs relating to the heat recovery function. These are accessed in branch Eea-. Digital input used to preliminarily enable heat recovery. In the event of activation via digital input only, demand will be equal to 100%.
  • Page 41 Screen for confi guring the digital actuator for the water pump. Screen for confi guring the analogue output associated with the modulating pump. If a fl ow switch is available for measuring water circulation, this can be connected to the pRack and confi gured on screen Eeaa10.
  • Page 42 Screen for assigning the type and the position of the probe used to measure the temperature downstream of the gas cooler bypass. This probe is necessary if using the bypass. +030220595 - 1.0 - 27.01.2016...
  • Page 44 Agenzia / Agency: CAREL INDUSTRIES HQs Via dell’Industria, 11 - 35020 Brugine - Padova (Italy) Tel. (+39) 049.9716611 - Fax (+39) 049.9716600 e-mail: carel@carel.com - www.carel.com...
