Campbell Hausfeld PW1520 Assembly Instructions And Parts List

Instrucciones de Montaje y Lista de Piezas
Garantía Limitada
1. Duracion: A partir de la fecha de compra por el comprador original tal como se especifica a continuación: Un año.
2. QUIEN OTORGA DA ÉSTA GARANTÍA (EL GARANTE): Campbell Hausfeld / Scott Fetzer Company, 100 Mundy Memorial
Drive, Mt. Juliet, TN, 37122, Teléfono: (800) 330-0712.
3. QUIEN RECIBE ÉSTA GARANTÍA (EL COMPRADOR): El comprador original (que no sea revendedor) de la Lavadora de
Presión Campbell Hausfeld.
4. PRODUCTOS CUBIERTOS POR ESTA GARANTÍA: Cualquier Lavadora de Presión Campbell Hausfeld fabricada o distribuida
por el garante.
5. LO QUÉ ÉSTA CUBIERTO POR ESTA GARANTÍA: Los defectos de material y/o de manufactura que ocurran dentro del peri-
odo de garantía con las excepciones anotadas abajo.
6. LO QUÉ NO ÉSTA CUBIERTO POR ESTA GARANTÍA:
A. Las garantías implícitas, incluyendo las garantías de comercialización y adecuación para un fin particular, son limitadas
a partir de la fecha de compra como se indica en el parrafo DURACIÓN. Si ésta lavadora de presión es usada para tra-
bajos comerciales, industriales o para renta, la garantía aplicada es de (90) días a partir de la fecha de compra. En
algunos estados no se permiten limitaciones a la duración de las garantías, en tal caso esta limitacion no es aplicable.
B. CUALQUIER PERDIDA, DANO INCIDENTAL INDIRECTO O CONSECUENTE QUE PUEDE RESULTAR DE UN DEFECTO, FALLA,
O MALFUNCIONAMIENTO DE LA LAVADORA DE PRESIÓN CAMPBELL HAUSFELD. En algunos estados no se permiten la
exclusión o limitación de daños incidentales o consecuentes y en tal caso esta limitacion o exclusión no es aplicable.
C. Cualquier falla que resulte por daños en la transportación, accidente, abuso, negligencia o incumplimiento de las
instrucciones de funcionamiento e instalacion indicadas en el manual suministrado con el producto.
D. El servicio al producto antes de la venta. Ejemplo ensamblaje, aceites o lubricantres, ajustes, etc.
E. Partes o ajestes requeridos normalmente en el mantenimiento de la lavadora de presión.
F. El motor de gasolina y sus componentes están expresamente excluídos de ésta garantía limitada. Estos componentes
deben de ser devueltos por el comprador al fabricante original o a su taller de reparación autorizado.
G. Partes adicionales no cubiertos en ésta garantía:
1. Desgaste normal en partes tales como mangueras de alta presión, sellos de agua o aceite, anillos, válvulas y boquil-
las de spray.
2. Escobillas del motor (modelos eléctricos solamente).
3. Defectos esternos que no interfieren con su funcionamiento.
4. Componentes oxidados.
5. Desgaste de la bomba o daño de la válvula causado por uso de aceite inapropiado, contaminación del aceite o por
no seguir adecuadamente las recomendaciones de mantenimiento.
7. RESPONSABILIDADES DEL GARANTE BAJO ÉSTA GARANTÍA: Repare o reemplazar, como lo decida el garante, ya sea la
lavadora de presión o alguna de sus partes que se encuentre defectuoso, no funcione adecuadamente y/o no cumpla de
conformidad dentro del periodo de duración de la garantia.
8. RESPONSABILIDADES DEL COMPRADOR BAJO ESTA GARANTÍA:
A. Proporcionar prueba de la fecha de compra y registros de mantenimiento.
B. Entregar o enviar la lavadora de presión o su componente al centro de servicio autorizado Campbell Hausfeld más cer-
cano. Los costos de embarque, si son aplicables, serán pagados por el comprador.
C. Ser cuidadoso con el funcionamiento y mantenimiento de la lavadora de presión de acuerdo al manual(s) del propi-
etario.
9. CUANDO EFECTUARA EL GARANTE LA REPARACION O REEMPLAZO CUBIERTO POR ESTA GARANTÍA: La reparación o
reemplazo del equipo tomara el tiempo normal y de acuerdo a la carga de trabajo en ese momento el el centro de servi-
cio y de acuerdo a la disponibilidad de refacciones.
Esta garantía limitada es válida sólo en los EE.UU., Canadá y México y otorga derechos legales específicos. También usted
podría tener otros derechos los cuales varían de estado a estado o de país a país.
20 Sp
Assembly Instructions and Parts List
PW1520
Please read and save these instructions. Read carefully before attempting to assem-
ble, install, operate or maintain the product described. Protect yourself and others by
observing all safety information. Failure to comply with instructions could result in
personal injury and/or property damage! Retain instructions for future reference.
BUILT TO LAST

Specifications

Cleaning
Model
PW1520

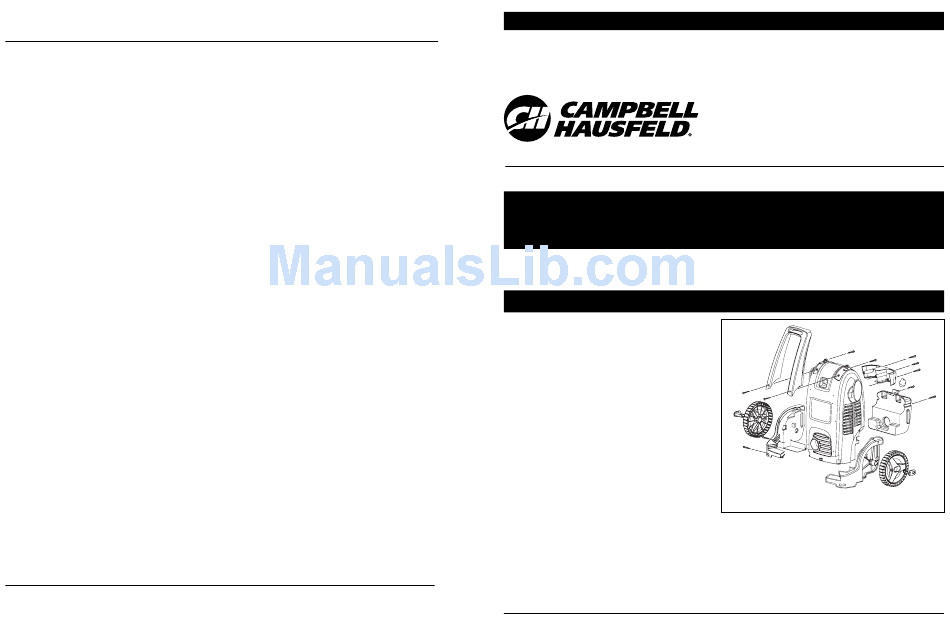

Assembly Instructions

1. Insert detergent tank into back of unit as
shown. *
2. Insert left and right halves of base into
pressure washer as shown. The base
assembly captures and holds the deter-
gent tank in place. *
3. Secure base halves using four screws as
shown. *
4. Attach wheels by pushing wheel fasteners
through wheels and into mounting holes
as shown.
5. Attach lance support using three screws as
shown.
6. Attach handle using four screws as shown.
7. Push detergent tube from pressure washer
through top of detergent tank cap and
push cap into top of detergent tank.
* Base halves and detergent tank may
already be assembled.
© 2006 Campbell Hausfeld
Electric Pressure
Washer
NOTE: REFER TO PRODUCT MANUAL
FOR ALL SAFETY INSTRUCTIONS
Max Pressure Motor
with Power
Standard Maximum (Single
Power Lance Capacity Phase)
2325 1550 psi 1.5 GPM 13 Amps
Figure 1
For parts, product & service information
visit www.chpower.com
PW1520
Maximum
Inlet
Water Unit
Voltage Temp. Weight
120V 100˚F 24 lbs.
IN466300AV 1/06
