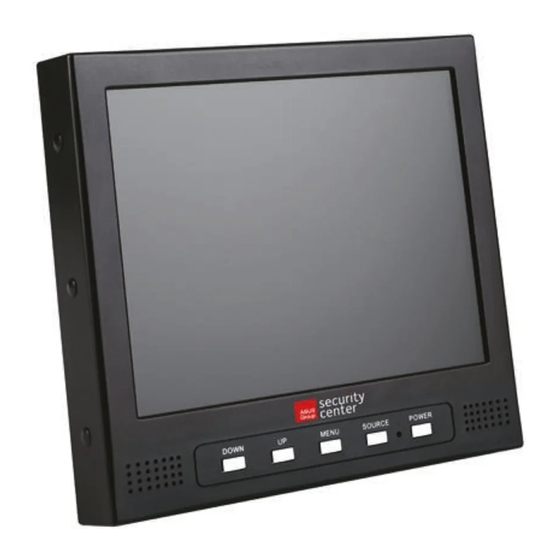

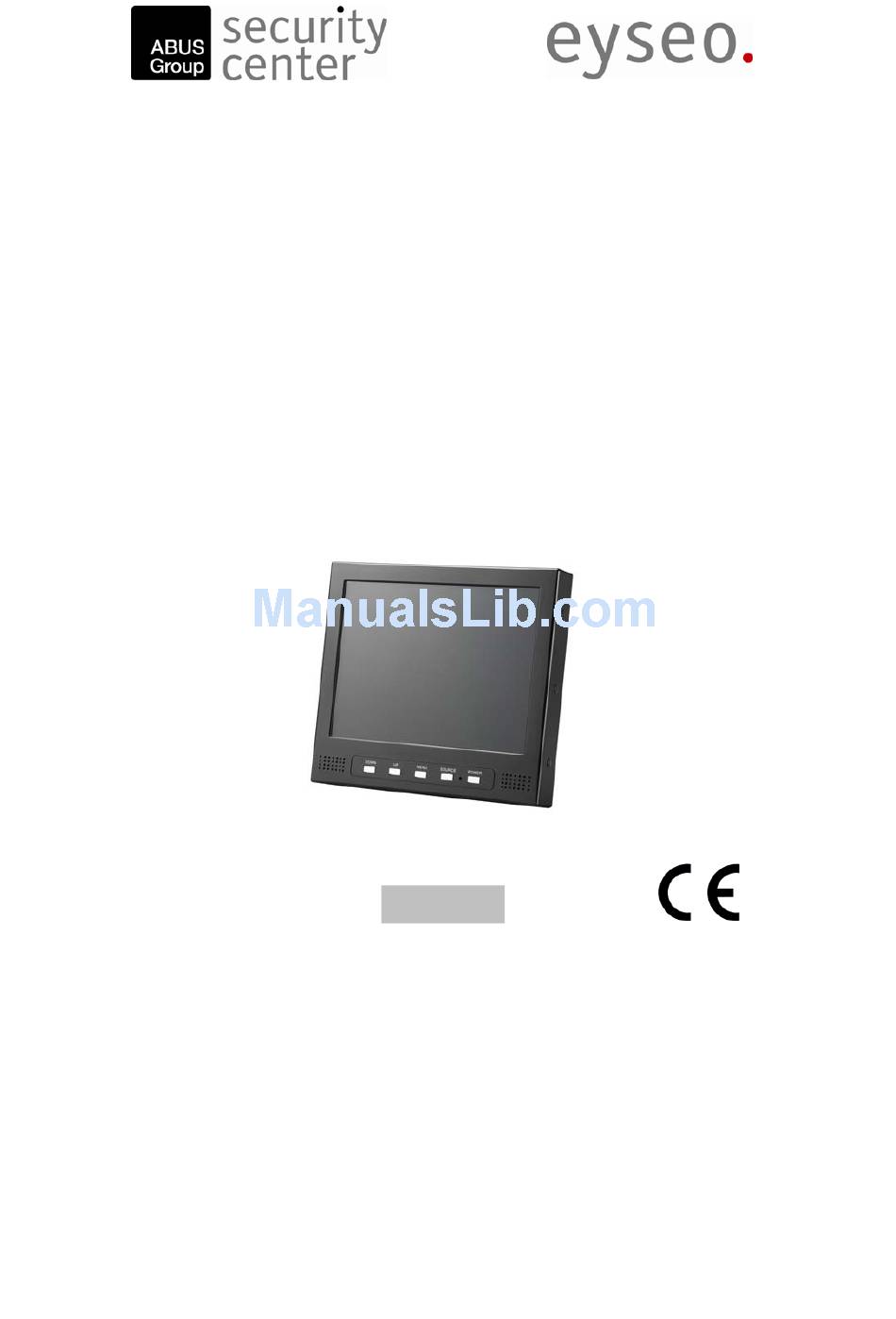

- Page 1 8“ Ecoline TFT-Farbmonitor Benutzerhandbuch User Guide Guide de l’Utilisateur Gebruikershandleiding Installations Guide Manuale per l’utente TV8181 Version 1.0 (08/2007)
-
Page 2: Table Of Contents
Inhalt 1. Vorwort ..................3 2. Lieferumfang................3 3. Merkmale.................. 4 4. Sicherheitshinweise ..............4 5. Betriebsanleitung ..............7 5.1 Beschreibung der Vorderseite..........7 5.2 Beschreibung der Rückseite ..........8 5.3 OSD Menü ................9 5.4 Anbringung des Tischfußes ..........10 6. -
Page 3: Vorwort
1. Vorwort Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses ECOLINE- Videoüberwachungsmonitores. Mit diesem Gerät haben Sie ein Produkt erworben, das nach dem heutigen Stand der Technik gebaut wurde. Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. -
Page 4: Merkmale
3. Merkmale Der 8“ Ecoline TFT-Monitor verfügt über folgende Funktionen: a) Kontrastreicher 8“ TFT mit SVGA Auflösung 800 x 600 b) Schnelle Reaktionszeit von 10/15ms (Tr/Tf) c) 2 x BNC-Eingänge, 1 x S-Video Eingang d) 2 x BNC-Ausgänge e) 2 x Stereo Audio Eingänge f) 1 x Stereo Audio Ausgang g) OSD zur einfachen Menüführung 4. - Page 5 Netzstecker Beachten Sie, dass der LCD-Monitor in den folgenden Fällen stets von der Stromversorgung getrennt werden muss, da sonst die Gefahr von Verletzungen und Stromschlag besteht: • Wenn der Monitor über einen längeren Zeitraum hinweg nicht genutzt wird. • Wenn das Stromversorgungskabel oder der Netzstecker bzw.
- Page 6 Aufstellungsort Stellen Sie dieses Produkt NICHT auf instabilem Untergrund ab, da das Gerät herunterfallen und Verletzungen sowie Schäden verursachen könnte. Der Monitor muss an einem Ort mit guter Belüftung aufgestellt werden, damit eine Überhitzung des Gerätes vermieden wird. VERMEIDEN Sie den Betrieb oder die Aufstellung des Monitors unter folgenden Umgebungsbedingungen: •...
-
Page 7: Betriebsanleitung
5. Betriebsanleitung 5.1 Beschreibung der Vorderseite Beschreibung TFT Monitor Bedienfeld Lautsprecher... -
Page 8: Beschreibung Der Rückseite
Tastenbeschreibung DOWN Lautstärke vermindern / Im Menü nach unten Lautstärke erhöhen / Im Menü nach oben MENU Menü aufrufen / Auswahl bestätigen SOURCE Eingangsquelle auswählen POWER Ein- / Ausschalten 5.2 Beschreibung der Rückseite... -
Page 9: Osd Menü
Beschreibung BNC Video IN 1 BNC Video OUT 1 BNC Video IN 2 BNC Video OUT 2 S-Video IN Spannungsanschluss Audio Rechts IN 1 Audio Links IN 1 Audio Rechts IN 2 Audio Links IN 2 Audio Rechts OUT Audio Links OUT 5.3 OSD Menü... -
Page 10: Anbringung Des Tischfußes
Farbton Hier können Sie den Farbton des Monitors einstellen Schärfe Hier können Sie die Schärfe des Monitors einstellen. Zurücksetzen Hier können Sie die Werkseinstellungen aufrufen. Um die Lautstärke einzustellen benutzen Sie Tasten „DOWN“ für leise und „UP“ für lauter. 5.4 Anbringung des Tischfußes Befestigungsschrauben Tischfuß... -
Page 11: Abmessungen
6. Abmessungen 192.2 Alle Maße sind in Millimeter angegeben. -
Page 12: Technische Daten
7. Technische Daten Beschreibung LCD Monitor 8“ TFT LCD Monitor Auflösung 800 x 600 Pixel Kontrast 500:1 Helligkeit 300cd/m Reaktionszeit 10 / 15 ms (Tr/Tf) Sichtwinkel 140°/140° Eingänge 2 x BNC Eingänge (1 Vp-p 75 Ω) 1 x S-Video Eingang 2 x Audio Eingänge Ausgänge 2 x BNC Ausgänge (1 Vp-p 75 Ω) -
Page 13: User Guide
8“ Ecoline TFT Colour Monitor User Guide TV8181 Version 1.0 (08/2007) - Page 14 Contents 1. Preface ..................15 2. Scope of delivery ...............15 3. Features ..................16 4. Important notes................16 5. Operating instructions..............18 5.1 Front side description ............18 5.2 Rear side description ............19 5.3 OSD Menu ................20 5.4 Attaching the stand ...............21 6. Dimensions................22 7. Technical Specifications ............23 ©...
-
Page 15: Preface
1. Preface Dear Customer, Thank you for purchasing this ECOLINE video surveillance monitor. You made the right decision in choosing this state-of-the-art technology, which complies with the current standards of domestic and European regulations. The CE has been proven and all related certifications are available from the manufacturer (www.security- center.org) upon request. -
Page 16: Features
3. Features The 8“ Ecoline TFT-Monitor has following functions: a) High-contrast 8“ TFT with SVGA resolution 800 x 600 b) Fast response time of 10/15ms (Tr/Tf) c) 2 x BNC-Inputs, 1 x S-Video Input d) 2 x BNC-Outputs e) 2 x Stereo Audio Inputs f) 1 x Stereo Audio Output g) OSD for easy menu navigation 4. - Page 17 Power plug Note that the LCD monitor must always be disconnected from the electric power supply in the following cases: • If the monitor is not used for a long period. • If the power cable or plug is damaged. (Always refer to this User Guide before connecting the LCD monitor to a power source or other system, before disconnecting, or before making settings on the monitor.
-
Page 18: Operating Instructions
5. Operating instructions 5.1 Front side description Description TFT Monitor Control panel Loudspeakers... -
Page 19: Rear Side Description
Control panel description DOWN Decrease volume / Move down Increase volume / Move up MENU On-screen display of menu / Confirm operation SOURCE Choose video signal source POWER Power on/off 5.2 Rear side description... -
Page 20: Osd Menu
Description BNC Video IN 1 BNC Video OUT 1 BNC Video IN 2 BNC Video OUT 2 S-Video IN Power input connector (DC IN) Audio right IN 1 Audio left IN 1 Audio right IN 2 Audio left IN 2 Audio right OUT Audio left OUT 5.3 OSD Menu... -
Page 21: Attaching The Stand
5.4 Attaching the stand Screws Stand... -
Page 22: Dimensions
6. Dimensions 192.2 All dimensions are specified in millimetres... -
Page 23: Technical Specifications
7. Technical Specifications Description LCD Monitor 8“ TFT LCD Monitor Resolution 800 x 600 Pixel Contrast 500:1 Brightness 300cd/m Response time 10 / 15 ms (Tr/Tf) Viewing angle 140°/140° Inputs 2 x BNC inputs (1 Vp-p 75 Ω) 1 x S-Video input 2 x Audio inputs Outputs 2 x BNC outputs (1 Vp-p 75 Ω) -
Page 24: Guide De L'utilisateur
Moniteur couleur TFT Ecoline 8“ Guide de l’utilisateur TV8181 Version 1.0 (08/2007) - Page 25 Table des matières 1. Préface ..................26 2. Eléments fournis à la livraison ...........26 3. Fonctionnalités ................27 4. Remarques importantes ............27 5. Instructions de fonctionnement..........30 5.1 Description de la façade ............30 5.2 Description de l’arrière............31 5.3 Menu OSD ................32 5.4 Fixation du socle..............33 6.
-
Page 26: Préface
1. Préface Cher client, Merci d’avoir acheté ce moniteur de surveillance vidéo ECOLINE. Vous avez pris la bonne décision en choisissant cette technologie dernier cri qui répond aux normes actuelles des réglementations nationales et européennes. L’appareil a reçu l’homologation CE et toutes les certifications associées sont disponibles à... -
Page 27: Fonctionnalités
3. Fonctionnalités Le moniteur TFT Ecoline 8“ dispose des fonctions suivantes : a) TFT 8“ à contraste élevé avec résolution SVGA 800 x 600 b) Temps de réponse rapide de 10/15ms (Tr/Tf) c) 2 x entrées BNC, 1 x entrée S-Video d) 2 x sorties BNC e) 2 x entrées audio stéréo f) 1 x sortie audio stéréo... - Page 28 Fiche électrique Veuillez noter que le moniteur LCD doit toujours être débranché de l’alimentation électrique dans les cas suivants: • si le moniteur reste inutilisé pendant une longue période. • si le câble d’alimentation ou la prise électrique est endommagé. (Consultez toujours le guide de l’utilisateur avant de raccorder le moniteur LCD à...
- Page 29 Emplacement NE placez PAS le produit sur des surfaces instables car l’appareil pourrait chuter et provoquer des blessures et des dommages. Le moniteur doit être placé dans un emplacement bien ventilé pour éviter toute surchauffe. EVITEZ de faire fonctionner le moniteur ou de le placer dans les conditions ambiantes suivantes : •...
-
Page 30: Instructions De Fonctionnement
5. Instructions de fonctionnement 5.1 Description de la façade Description Moniteur TFT Panneau de commande Haut-parleurs... -
Page 31: Description De L'arrière
Description du panneau de commande DOWN Augmentation du volume / Déplacement vers le bas Baisse du volume / Déplacement vers le haut MENU Affichage du menu à l’écran / Confirmer l’opération SOURCE Choisir une source de signal vidéo POWER Marche/Arrêt 5.2 Description de l’arrière... -
Page 32: Menu Osd
Description ENTRÉE vidéo BNC 1 SORTIE vidéo BNC 1 ENTRÉE vidéo BNC 2 SORTIE vidéo BNC 2 ENTRÉE S-Video Connecteur d’entrée d’alimentation (DC IN) ENTRÉE audio droite 1 ENTRÉE audio gauche 1 ENTRÉE audio droite 2 ENTRÉE audio gauche 2 SORTIE audio droite SORTIE audio gauche 5.3 Menu OSD... -
Page 33: Fixation Du Socle
5.4 Fixation du socle Socle... -
Page 34: Dimensions
6. Dimensions 192.2 Toutes les dimensions sont exprimées en millimètres... -
Page 35: Caractéristiques Techniques
7. Caractéristiques techniques Description Moniteur LCD Moniteur LCD TFT 8“ Résolution 800 x 600 Pixel Contraste 500:1 Luminosité 300cd/m Temps de réponse 10 / 15 ms (Tr/Tf) Angle de vision 140°/140° Entrées 2 x entrées BNC (1 Vp-p 75 Ω) 1 x entrée S-Video 2 x entrées audio Sorties... -
Page 36: Gebruikershandleiding
8“ Ecoline TFT kleurenmonitor Gebruikershandleiding TV8181 Versie 1.0 (08/2007) - Page 37 Inhoud 1. Voorwoord .................38 2. Leveringsomvang ..............38 3. Eigenschappen ................39 4. Belangrijke waarschuwingen .............39 5. Bedieningsinstructies..............42 5.1 Beschrijving van de voorkant ..........42 5.2 Beschrijving van de achterkant ..........43 5.3 OSD Menu ................44 5.4 Monteren van de standaard..........45 6. Afmetingen ................46 7.
-
Page 38: Voorwoord
1. Voorwoord Geachte klant, Hartelijk dank voor de aanschaf van deze ECOLINE TFT kleurenmonitor. U heeft de juiste keuze gemaakt met deze state-of- the-art technologie die voldoet aan alle huidige Europese en lokale regelgeving. De CE heeft dit product gecertificeerd en alle bijbehorende documenten zijn op aanvraag bij de fabrikant (www.security-center.org) verkrijgbaar. -
Page 39: Eigenschappen
3. Eigenschappen De 8" Ecoline TFT monitor heeft de volgende functies: a) Hoogcontrast 8“ TFT met SVGA resolutie 800 x 600 b) Snelle responsetijd van 10/15 ms (Tr/Tf) c) 2 x BNC ingangen 1 x S-Video ingang d) 2 x BNC uitgangen e) 2 x Stereo audio-ingangen f) 1 x Stereo audio-uitgang g) OSD voor gemakkelijke navigatie door de menu's... - Page 40 Stekker Denk er aan dat de LCD monitor in de volgende gevallen altijd van het lichtnet moet worden losgekoppeld: • Wanneer de monitor gedurende langere tijd niet wordt gebruikt. • Wanneer de stekker of de kabel is beschadigd. (raadpleeg altijd de gebruikershandleiding voordat de LCD monitor aan het lichtnet of een ander systeem wordt verbonden, voor het loskoppelen of voor het veranderen van de instellingen van de monitor.
- Page 41 Plaatsing Plaats dit product NIET op een instabiele ondergrond waar het apparaat vanaf kan vallen en verwondingen of schade kan veroorzaken. De monitor moet zodanig worden geplaatst dat goede ventilatie is gegarandeerd en oververhitting wordt vermeden. De monitor mag NIET in de volgende omgevingen worden gebruikt: •...
-
Page 42: Bedieningsinstructies
5. Bedieningsinstructies 5.1 Beschrijving van de voorkant Beschrijving TFT Monitor Bedieningspaneel Luidsprekers... -
Page 43: Beschrijving Van De Achterkant
Beschrijving bedieningspaneel DOWN Volume verlagen / naar beneden Volume verhogen / naar boven MENU On-screen menu weergave / actie bevestigen SOURCE Videosignaalbron kiezen POWER Aan/uit 5.2 Beschrijving van de achterkant... -
Page 44: Osd Menu
Beschrijving BNC Video IN 1 BNC Video UIT 1 BNC Video IN 2 BNC Video UIT 2 S-Video IN Spanningsaansluiting (DC IN) Audio IN 1 rechts Audio IN 1 links Audio IN 2 rechts Audio IN 2 links Audio UIT rechts Audio UIT links 5.3 OSD Menu - Druk op de toets "MENU"... -
Page 45: Monteren Van De Standaard
5.4 Monteren van de standaard Schroeven Standaard... -
Page 46: Afmetingen
6. Afmetingen Alle afmetingen in millimeter... -
Page 47: Technische Specificaties
7. Technische specificaties Beschrijving LCD Monitor 8“ TFT LCD Monitor Resolutie 800 x 600 Pixel Contrast 500:1 Helderheid 300 cd/m Responsetijd 10 / 15 ms (Tr/Tf) Inkijkhoek 140°/140° Ingangen 2 x BNC ingangen (1 Vp-p 75 Ω) 1 x S-Video ingang 2 x Audio-ingangen Uitgangen 2 x BNC uitgangen (1 Vp-p 75 Ω) -
Page 48: Installations Guide
8“ Ecoline TFT Farve Monitor Installations Guide TV8181 Version 1.0 (08/2007) - Page 49 Indholdsfortegnelse 1. Intro ...................50 2. Leveringsomfang ...............50 3. Oversigt ..................51 4. Sikkerhedsanvisning..............51 5. Brugsanvisning ................53 5.1 Forside beskrivelse...............53 5.2 Bagside beskrivelse..............54 5.3 OSD Menu ................55 5.4 Påsætning af bordholder ............56 6. Dimensioner ................57 7. Teknisk Data................58 © Security-Center GmbH & Co. KG, Juni 2007 Alle skridt er taget for at indholdet af denne manual er korrekt.
-
Page 50: Intro
1. Intro Kære Kunde, Vi ønsker dig tillykke med købet af dette ECOLINE LCD Monitor. Med dette apparat har du et produkt der er produceret kun med et forhold at være i teknisk fantastisk stand. Dette Produkt opfylder alle europæiske krav, og internationale retningslinjer. Konformiteten er bevist med tilhørende erklæringer som er tilgængelige fra os som producent (www.security-center.org). -
Page 51: Oversigt
3. Oversigt Denne 8“ Ecoline TFT-Monitor har følgende funktioner: a) Høj-kontrast 8“ TFT med SVGA opløsning 800 x 600 b) Hurtig respons tid 10/15ms (Tr/Tf) c) 2 x BNC-Inputs, 1 x S-Video Input d) 2 x BNC-Outputs e) 2 x Stereo Audio Inputs f) 1 x Stereo Audio Output g) OSD menu 4. - Page 52 Strømtilslutning Noter at LCD monitoren altid skal være frakoblet strømforsyningen i følgende situationer: • Hvis monitoren ikke bruges i lang tid. • Hvis strømkablet eller stikket er i stykker. (Kig altid I manualen før du tilslutter strømmen. Hvis der sker noget uforudsigeligt, frakoble dermed strømmen.
-
Page 53: Brugsanvisning
5. Brugsanvisning 5.1 Forside beskrivelse Beskrivelse TFT Monitor kontrolpanel Højtalere... -
Page 54: Bagside Beskrivelse
Beskrivelse af kontrolpanelet DOWN Sænker volumen / ryk ned Øger volumen / ryk op MENU OSD / vælg SOURCE Skift mellem input POWER Power on/off 5.2 Bagside beskrivelse. -
Page 55: Osd Menu
Beskrivelse BNC Video IN 1 BNC Video OUT 1 BNC Video IN 2 BNC Video OUT 2 S-Video IN Strøminput (DC IN) Audio højre IN 1 Audio venstre IN 1 Audio højre IN 2 Audio venstre IN 2 Audio højere OUT Audio venstre OUT 5.3 OSD Menu - Tryk på... -
Page 56: Påsætning Af Bordholder
5.4 Påsætning af bordholder Skruer Stand... -
Page 57: Dimensioner
6. Dimensioner 192.2 Alle dimensioner er givet i mm... -
Page 58: Teknisk Data
7. Teknisk Data Beskrivelse LCD Monitor 8“ TFT LCD Monitor Opløsning 800 x 600 Pixel Contrast 500:1 Brightness 300cd/m Respons tid 10 / 15 ms (Tr/Tf) Brugbar vinkel 140°/140° Inputs 2 x BNC inputs (1 Vp-p 75 Ω) 1 x S-Video input 2 x Audio inputs Outputs 2 x BNC outputs (1 Vp-p 75 Ω) -
Page 59: Manuale Per L'utente
Monitor a colori Ecoline TFT 8" Manuale per l’utente TV8181 Versione 1.0 (08/2007) - Page 60 Indice 1. Prefazione .................61 2. Fornitura ..................61 3. Caratteristiche ................62 4. Avvertenze importanti ..............62 5. Istruzioni per l'uso..............65 5.1 Descrizione della parte anteriore ..........65 5.2 Descrizione del retro.............66 5.3 Menu OSD ................67 5.4 Montaggio del piedistallo ............68 6. Dimensioni.................69 7. Dati tecnici .................70 ©...
-
Page 61: Prefazione
1. Prefazione Egregio Cliente, La ringraziamo per aver acquistato questo monitor di videosorveglianza ECOLINE. In questo modo Lei ha acquistato un prodotto realizzato secondo l'attuale stato della tecnica. Questo prodotto risponde ai requisiti richiesti dalle vigenti direttive europee e nazionali. La conformità è stata comprovata e le dichiarazioni e la documentazione corrispondenti sono depositate presso la ditta produttrice (www.security-center.org). -
Page 62: Caratteristiche
3. Caratteristiche Il monitor TFT Ecoline 8“ dispone delle seguenti funzioni: a) Monitor 8“ TFT ad elevato contrasto con risoluzione SVGA 800 x 600 b) Tempo di reazione rapido di 10/15 ms (Tr/Tf) c) 2 ingressi BNC, 1 ingresso S-Video d) 2 uscite BNC e) 2 ingresso stereo audio f) 1 uscita stereo audio... - Page 63 Presa di rete È importante sapere che nei seguenti casi è necessario staccare l’alimentazione del monitor LCD: • Quando il monitor non venga utilizzato per un lungo periodo di tempo. • Quando il cavo di alimentazione o la spina elettrica e/o collegamento di rete risulti danneggiato;...
- Page 64 Luogo di installazione NON installare questo prodotto su superfici instabili, in quanto l’apparecchio potrebbe cadere e causare danni o lesioni. Il monitor deve essere installato in un luogo adeguatamente ventilato modo evitare surriscaldamento dell’apparecchio. EVITARE di attivare o installare il monitor in presenza delle seguenti condizioni ambientali: •...
-
Page 65: Istruzioni Per L'uso
5. Istruzioni per l'uso 5.1 Descrizione della parte anteriore Descrizione Monitor TFT Pannello di comando Altoparlante... -
Page 66: Descrizione Del Retro
Descrizione dei tasti DOWN Abbassare il volume / Nel menu verso il basso Aumentare il volume / Nel menu verso l'alto MENU Richiamare il menu SOURCE Selezionare fonte di ingresso POWER Accensione / Spegnimento 5.2 Descrizione del retro... -
Page 67: Menu Osd
Descrizione BNC Video IN 1 BNC Video OUT 1 BNC Video IN 2 BNC Video OUT 2 S-Video IN Collegamento tensione Audio destra IN 1 Audio sinistra IN 1 Audio destra IN 2 Audio sinistra IN 2 Audio destra OUT Audio sinistra OUT 5.3 Menu OSD - Premere il tasto MENU, per aprire il menu OSD. -
Page 68: Montaggio Del Piedistallo
Cromaticità Qui è possibile impostare la cromaticità del monitor Nitidezza/Acutezza Qui è possibile impostare la nitidezza del monitor Reset/Richiamo Qui è possibile richiamare le impostazioni predefinite Per regolare il volume utilizzare il tasto "DOWN"per abbassarlo e il tasto "UP"per aumentarlo. 5.4 Montaggio del piedistallo Viti di fissaggio Piedistallo... -
Page 69: Dimensioni
6. Dimensioni 192.2 Tutte le dimensioni sono fornite in millimetri. -
Page 70: Dati Tecnici
7. Dati tecnici Descrizione Monitor LCD Monitor LCD TFT 8" Risoluzione 800 x 600 Pixel Contrasto 500:1 Luminosità 300cd/m Tempo di reazione 10 / 15 ms (Tr/Tf) Angolo di visibilità 140°/140° Ingressi 2 x ingressi BNC (1 Vp-p 75 Ω) 1 x ingresso S-Video 2 x ingressi audio Uscite... - Page 71 Security-Center GmbH & Co. KG Linker Kreuthweg 5 D-86444 Affing / OT Mühlhausen Germany Telefon: +49 (0) 8207 / 9 59 90 - 0 Telefax: +49 (0) 8207 / 9 59 90 - 100 EMail: Info@security-center.org www.security-center.org...
