Summary of Contents for Abus TVAC10041

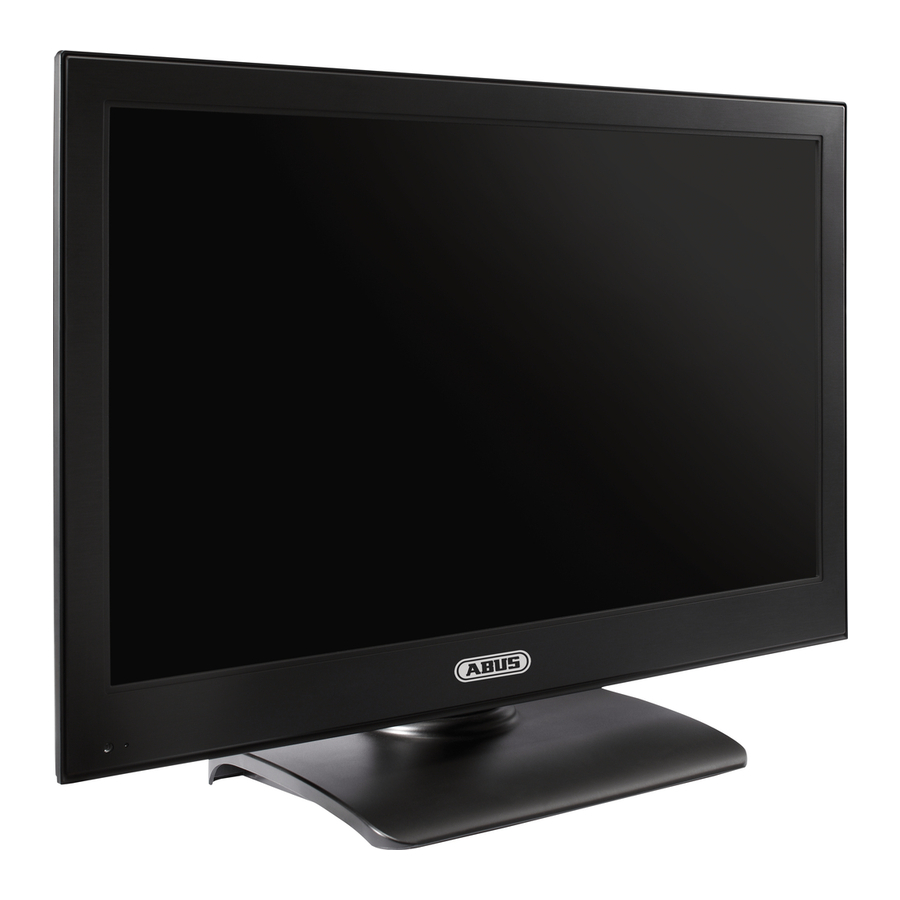

- Page 1 23.6“ LED Monitor (TVAC10041) Diese Kurzanleitung beschreibt die ersten Einrichtungsschritte für ihren 23.6“ LED Monitor. Detaillierte Informationen erhalten Sie im Handbuch der beiliegenden Produkt CD. www.abus.com...
- Page 2 Sehr geehrte Kundin, sehr geehrter Kunde, Wir bedanken uns für den Kauf dieses Produktes. Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. Die Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim Hersteller hinterlegt. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten! Lesen Sie sich vor Inbetriebnahme des Produkts die komplette Bedienungsanleitung durch, beachten Sie alle Bedienungs- und Sicherheitshinweise!
-
Page 3: Table Of Contents
Inhaltsverzeichnis Contents • Sommaire • Inhoudsopgave • Indholdsfortegnelse • Spis treści Deutsch Nederlands Inhaltsverzeichnis ....... 3 Inhoudsopgave ....... 3 Lieferumfang ....... 4 Leveringsomvang ....... 28 Warnhinweise ....... 5 Waarschuwingen ....... 29 Beschreibung der Anschlüsse ....... 6 Beschrijving van de aansluitingen ....... -
Page 4: Lieferumfang
Lieferumfang • Monitor inkl. Standfuss • Netzteil • EU- und UK-Kaltgerätekabel • HDMI-Kabel • VGA-Kabel • PC-Audio Kabel • Kurzanleitung • Anleitung auf CD... -
Page 5: Warnhinweise
Warnhinweise Stellen Sie das Gerät nur in trockenen Betreiben Sie den Monitor nur mit und staubgeschützten Räumen auf. einer geeigneten Spannungsquelle. Achten Sie auf eine unterbrechungs- Führen Sie keine Gegenstände in freie Stromversorgung bei Betrieb den Monitor ein (z.B. Nadeln). mit permanenter Spannungsquelle. -
Page 6: Beschreibung Der Anschlüsse
Beschreibung der Anschlüsse 1. Spannungs- 2. HDMI- 3. VGA- 4. PC-Audio- 5. Audio- 6. Audio- 7. Video- 8. Video- 9. Video- 10. Video- versorgung Eingang Eingang Eingang Eingang R Eingang L Eingang 1 Ausgang 1 Eingang 2 Ausgang 2 DC 12V / 3 A, Schnittstelle PC- und 3,5 mm... -
Page 7: Tastenerklärung
Tastenerklärung Power Select Menu VOL + VOL - Power Select Monitor an- / Auswahl der • Einblenden • Erhöhung • Verringern Erhöhen der Verringern ausschalten verschiedenen des OSD des Wertes des Wertes Lautstärke der Lautstärke Menu Eingangssignale: (On-Screen- im OSD im OSD während des während des... -
Page 8: Anschlussmöglichkeiten Des Monitors
Anschlussmöglichkeiten des Monitors 1. Verbinden Sie den Monitor mit einem PC oder einem Rekorder via VGA-Kabel. 2. Verbinden Sie den Monitor mit einem PC oder Rekorder via HDMI-Kabel. - Page 9 3. Verbinden Sie den Monitor mit einer Kamera oder einem Rekorder via Koaxialkabel. Verwenden Sie für die Verbin- dung ein Koaxialkabel mit BNC-Steckern (männlich). 4. Zuletzt verbinden Sie das mitgelieferte Netzteil mit dem Monitor und der 230 VAC Stromversorgung.
- Page 10 English Dear customer, thank you for purchasing this product. This product complies with current domestic and European regulations. Conformity has been proven, and all related certifi cations are available from the manufacturer on request. To maintain this condition and to guarantee safe operation, it is your obligation to observe this user guide! Read the entire user guide carefully before putting the product into operation and pay attention to all operating and safety information! All company names and product...
- Page 11 23.6“ LED monitor (TVAC10041) This quickstart guide describes the first setup steps for your 23.6“ LED monitor. More detailed information can be found in the manual on the included product CD. www.abus.com...
-
Page 12: Scope Of Delivery
Scope of delivery • Monitor including stand • Power supply unit • EU and UK power cord • HDMI cable • VGA cable • PC audio cable • Quickstart guide • Manual (on CD) -
Page 13: Warnings
Warnings Only install the device in dry rooms Only operate the monitor with a which are protected from dust. suitable voltage source. Be sure to use an uninterruptible power Do not insert any objects into the supply when operating the monitor on monitor (e.g. -
Page 14: Guide To The Connections
Guide to the connections 1. Power 2. HDMI 3. VGA 4. PC audio 5. Audio 6. Audio 7. Video 8. Video 9. Video 10. Video supply input input input input R input L input 1 output 1 input 2 output 2 DC 12V / 3 A, Port for PC and DVR... -
Page 15: Button Functions
Button functions Power Select Menu VOL + VOL - Power Select Switches Select one of the dif- • Show • Increase the • R educe the Increase Decrease monitor on ferent input signals: the OSD value in the value in the volume the volume Menu... -
Page 16: Connection Options For The Monitor
Connection options for the monitor 1. Connect the monitor to a PC or recorder via VGA cable. 2. Connect the monitor to a PC or recorder via HDMI cable. - Page 17 3. Connect the monitor to a camera or a recorder via co- axial cable. Use a coaxial cable with BNC plugs (male) for the connection. 4. Finally, connect the power supply unit provided to the monitor and the 230 V AC power supply.
- Page 18 Français Chère cliente, cher client, Nous vous remercions d’avoir porté votre choix sur ce produit. Ce produit est conforme aux exigences des directives européennes et nationales en vigueur. La conformité de ce produit a été prouvée. Les déclarations et documents correspondants sont consultables auprès du fabricant.
- Page 19 Moniteur LED écran 23,6“ (TVAC10041) Ce guide de démarrage rapide décrit les premières étapes d‘installation de votre moniteur LED 23,6“. Vous trouverez des informations détaillées dans le manuel sur CD livré avec les produits. www.abus.com...
-
Page 20: Contenu De La Livraison
Contenu de la livraison • Moniteur avec support • Bloc d’alimentation • Câbles de démarrage à froid avec prises EU et UK • Câble HDMI • Câble VGA • Câble audio PC • Guide de démarrage rapide • Instructions sur CD... -
Page 21: Avertissements
Avertissements Installez l‘appareil uniquement dans Utilisez le moniteur uniquement un endroit sec et protégé de la avec une source de tension poussière. adaptée. Veillez à ce que l‘alimentation en cou- N‘introduisez aucun objet dans le rant soit sans interruption en utilisant moniteur (des aiguilles par ex.) une source de tension permanente. -
Page 22: Description Des Connecteurs
Description des connecteurs 1. Spannungs- 2. HDMI- 3. VGA- 4. PC-Audio- 5. Audio- 6. Audio- 7. Video- 8. Video- 9. Video- 10. Video- versorgung Eingang Eingang Eingang Eingang R Eingang L Eingang 1 Ausgang 1 Eingang 2 Ausgang 2 12V CC/ 3 A, Interface Entrée de Prise jack... -
Page 23: Explication Des Touches
Explication des touches Power Select Menu VOL + VOL - Power Select Mise en Sélection des • Activation • Augmen- • Diminution Augmentation Diminution marche/ différents signaux de l‘OSD tation de de la valeur du volume du volume Menu arrêt du d‘entrée : (On-Screen- la valeur... -
Page 24: Possibilités De Raccordement Du Moniteur
Possibilités de raccordement du moniteur 1. Raccordez le moniteur à un PC ou à un enregistreur via câble VGA. 2. Raccordez le moniteur à un PC ou à un enregistreur via câble HDMI. - Page 25 3. Raccordez le moniteur à une caméra ou un enregistreur via câble coaxial. Pour le raccordement, utilisez un câble coaxial avec connecteurs BNC (mâles). 4. Raccordement du bloc d‘alimentation fourni à la livraison au moniteur et à l‘alimentation réseau 230 V CA.
- Page 26 Nederlands Geachte klant, hartelijk bedankt voor de aankoop van dit product. Dit product voldoet aan de eisen van de geldende Europese en nationale richtlijnen. De conformiteit is aangetoond en de overeenkomstige verklaringen en documenten zijn bij de fabrikant gedeponeerd. Om deze toestand te behouden en een veilig gebruik te garanderen, dient u als gebruiker deze gebruiksaanwijzing in acht te nemen! Lees de complete gebruikershandleiding door voordat u het product in gebruik neemt.
- Page 27 23.6“ LED-monitor (TVAC10041) In deze korte handleiding worden de eerste instellingen voor uw 23.6“ LED-monitor beschreven. Gedetailleerde informatie vindt u de handleiding op de bijgevoegde product-cd. www.abus.com...
-
Page 28: Leveringsomvang
Leveringsomfang • Monitor incl. standvoet • Voeding • EU- en UK-voedingskabel • HDMI-kabel • VGA-kabel • PC-audio kabel • Korte handleiding • Handleiding op CD... -
Page 29: Waarschuwingen
Waarschuwingen Stel het apparaat alleen in droge en Gebruik de monitor alleen met een stofdichte ruimtes op. geschikte spanningsbron. Zorg voor een ononderbroken stroom- Steek geen voorwerpen in de mo- toevoer bij het gebruik met permanente nitor (bijv. naalden). spanningsbron. Gebruik de monitor alleen onder de De ventilatieopeningen van het door de fabrikant aanbevolen omge-... -
Page 30: Beschrijving Van De Aansluitingen
Beschrijving van de aansluitingen 1. Voedings- 2. HDMI- 3. VGA- 4. PC-audio- 5. Audio- 6. Audio- 7. Video- 8. Video- 9. Video- 10. Video- spanning ingang ingang ingang ingang R ingang L ingang 1 uitgang 1 ingang 2 uitgang 2 DC 12V/3 A, Interface PC- en DVR-... -
Page 31: Toetsenbeschrijving
Toetsenbeschrijving Power Select Menu VOL + VOL - Power Select Monitor in-/ Selectie van de • Weergeven • Vergroten • Verkleinen Verhogen van Verlagen van uitschakelen verschillende van het OSD van de van de het volume het volume Menu ingangssignalen: (on-screen waarde in waarde in... -
Page 32: Aansluitmogelijkheden Van De Monitor
Aansluitmogelijkheden van de monitor 1. Verbind de monitor met een pc of een recorder via VGA-kabel. 2. Verbind de monitor met een pc of een recorder via HDMI-kabel. - Page 33 3. Verbind de monitor met een camera of een recorder via coaxkabel. Gebruik voor de verbinding een coaxkabel met BNC-stekkers (mannelijk). 4. Verbind tot slot de meegeleverde voeding met de monitor en de 230 VAC-stroomvoorziening.
- Page 34 Dansk Kære kunde. Tak, fordi du har valgt at købe dette produkt. Produktet opfylder kravene i de gældende europæiske og nationale retningslinjer. Overens- stemmelsen er dokumenteret, de pågældende erklæringer og dokumenter befi nder sig hos producenten. Som bruger er du forpligtet til at følge denne betjeningsvejledning for bevare denne tilstand og sikre en farefri brug! Læs hele betjeningsvejledningen igennem før idrift sættelsen af produktet, overhold alle betjenings- og sikkerhedshenvisninger! Alle indeholdte fi rmanavne og produktbetegnelser...
- Page 35 23,6“ LED-monitor (TVAC10041) Denne kvikguide beskriver de første indstillingstrin for din 23,6“ LED-monitor. Detaljerede informationer findes i håndbogen på den vedlagte produkt-cd. www.abus.com...
-
Page 36: Leveringsomfang
Leveringsomfang • Monitor inkl. fod • Strømforsyning • EU- og UK-strømstik • HDMI-kabel • VGA-kabel • PC-audiokabel • Kvikguide • Vejledning på cd... -
Page 37: Advarselshenvisninger
Advarselshenvisninger Apparatet må kun placeres i tørre og Tilslut kun monitoren til en egnet støvbeskyttede rum. spændingskilde. Sørg for en nødstrømsforsyning ved Før ikke genstande ind i monitoren drift med permanent spændingskilde. (f.eks. nåle). Anvend kun monitoren under de Apparatets ventilationsåbninger må anbefalede omgivelsesbetingelser. -
Page 38: Beskrivelse Af Tilslutningerne
Beskrivelse af tilslutningerne 1. Spændings- 2. HDMI- 3. VGA- 4. PC-audio- 5. Audio- 6. Audio- 7. Video- 8. Video- 9. Video- 10. Video- forsyning indgang indgang indgang indgang R indgang L indgang 1 udgang 1 indgang 2 udgang 2 DC 12V/3 A, an- Interface for PC- og DVR- 3,5 mm... -
Page 39: Tastbeskrivelser
Tastbeskrivelser Power Select Menu VOL + VOL - Power Select Tænder/ Valg af de forskellige • Viser OSD • Forøger • Reducerer Forøger Reducerer slukker indgangssignaler: (on-screen- værdien i værdien i lydstyrken lydstyrken Menu monitoren • HDMI (digital signal- display) under driften under driften indgang) -
Page 40: Tilslutningsmuligheder For Monitoren
Tilslutningsmuligheder for monitoren 1. Forbind monitoren med en pc eller en optager via et VGA-kabel. 2. Forbind monitoren med en pc eller optager via et HDMI-kabel. - Page 41 3. Forbind monitoren med et kamera eller en optager via et koaksialkabel. Anvend et koaksialkabel med BNC-stik (han) forbindelsen. 4. Forbind til sidst den medfølgende strømforsyning med monitoren og 230 V AC-strømforsyningen.
- Page 42 Polski Szanowna Klientko, Szanowny Kliencie. Dziękujemy za zakup naszego produktu. Produkt ten spełnia wymagania obowiązujących norm europejskich i krajowych. Zgodność została udokumentowana, odpowiednie deklaracje i dokumenty są dostępne u pro- ducenta. Aby zachować ten stan i zapewnić bezpieczną eksploatację, użytkownik musi przestrzegać...
- Page 43 Monitor LED 23.6“ (TVAC10041) Ta skrócona instrukcja zawiera opis pierwszych kroków w zakresie ustawiania monitora LED 23.6“. Szczegółowe informacje zawiera podręcznik w postaci płyty CD dotyczącej produktu. www.abus.com...
-
Page 44: Zakres Dostawy
Zakres dostawy • Monitor wraz z podstawką • Zasilacz sieciowy • Kabel aparatowy zimny EU i UK • Kabel HDMI • Kabel VGA • Kabel audio do komputera • Skrócona instrukcja • Instrukcja (na CD) -
Page 45: Wskazówki Ostrzegawcze
Wskazówki ostrzegawcze Ustawiaj urządzenie w suchych i Z monitora korzystaj tylko za zabezpieczonych przed kurzem pomocą odpowiedniego pomieszczeniach. źródła napięcia. W przypadku eksploatacji przy użyciu Nie wprowadzaj do monitora stałego źródła napięcia zadbaj o żadnych przedmiotów (np. igieł). bezprzerwowe zasilanie elektryczne. Eksploatuj monitor wyłącznie w Otwory wentylacyjne urządzenia nie zalecanych warunkach otoczenia. -
Page 46: Opis Złącz
Opis złącz 1. Napięcie 2. Wejście 3. Wejście 4. Wejście 5. Wejście 6. Wejście 7. Wejście 8. Wyjście 9. Wejście 10. Wyjście zasilające HDMI audio do audio R audio L wideo 1 wideo 1 wideo 2 wideo 2 komputera 12V / 3 A DC, do Interfejs do Wejście Gniazdko... -
Page 47: Opis Złącz Objaśnienie Przycisków
Objaśnienie przycisków Power Select Menu VOL + VOL - Power Select Włączanie/ Wybór różnych • Wyświetlanie • Zwiększenie • Zmniejsza- Zwiększanie Zmniejszanie Wyłączanie sygnałó wejściowych: OSD (na wartości w nie wartości głośności głośności Menu monitora • HDMI (cyfrowe wyświetla- w OSD w czasie podczas wejście sygnałowe) -
Page 48: Możliwości Podłączenia Monitora
Możliwości podłączenia monitora 1. Podłączyć monitor do komputera lub nagrywarki poprzez kabel VGA. 2. Podłączyć monitor do komputera lub nagrywarki poprzez kabel HDMI. - Page 49 3. Podłączyć monitor do kamery lub nagrywarki poprzez kabel BNC. Do podłączenia użyj kabla koncentrycznego z wtyczkami BNC (męskie). 4. Na zakończenie podłącz dostarczony w komplecie zasilacz sieciowy do monitora i zasilania elektrycznego 230 V AC.
