Summary of Contents for RELACART UR-222S

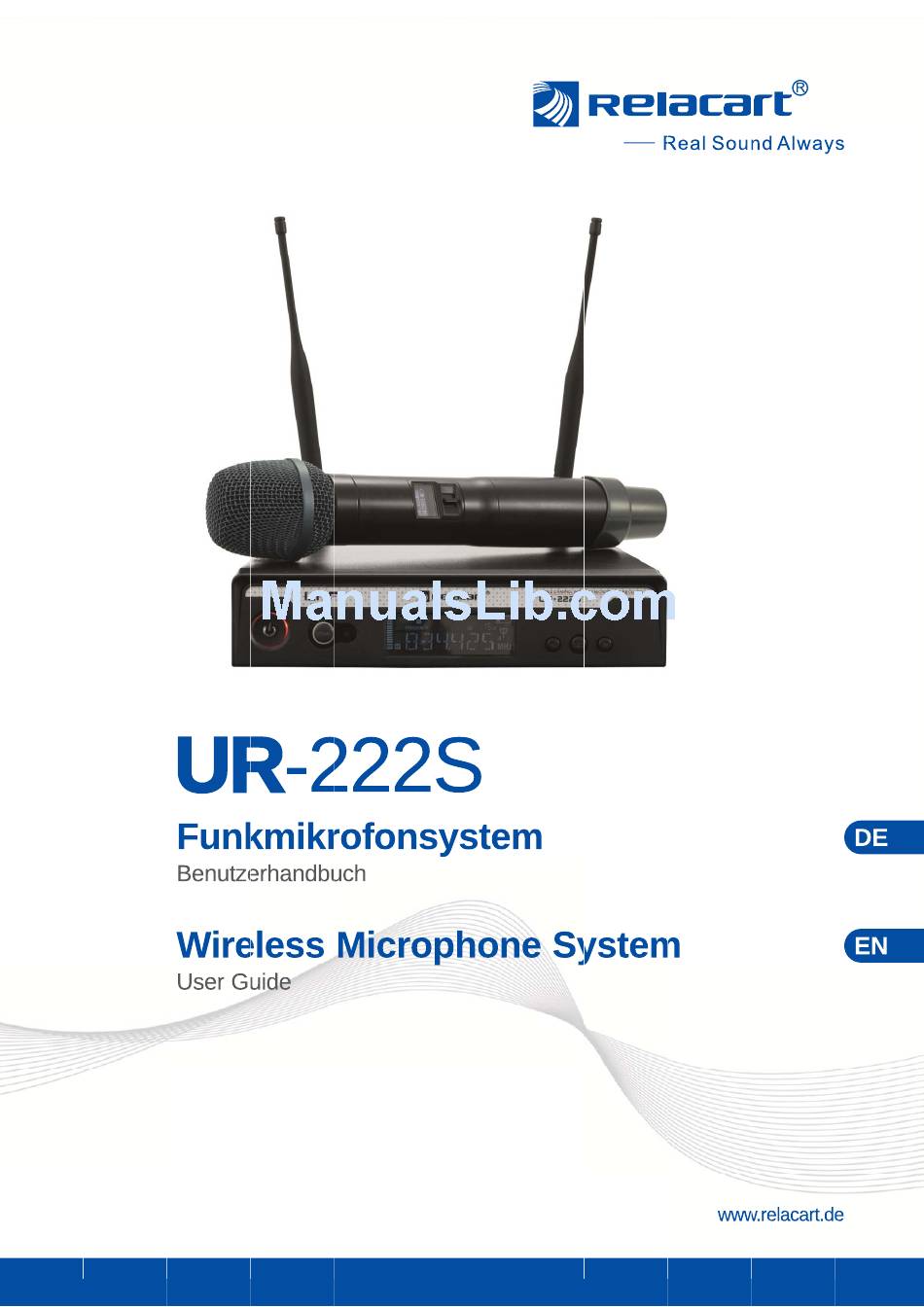

  • Page 3 ­222S  Funkmikrofonsystem  Deutsch  Benutzerhandbuch ...

  • Page 4: Einführung

      UR­222S FUNKMIKROFONSYSTEM    Einführung  Wir freuen uns, dass Sie sich für das UR­222S Funkmikrofonsystem entschieden haben. Wenn Sie  nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben  werden. Dieses Handbuch zeigt Ihnen, wie Sie das Funkmikrofonsystem installieren, in Betrieb nehmen  und nutzen. Damit Sie sich und andere keinen Gefahren aussetzen, beachten Sie bitte unbedingt alle  Sicherheitshinweise in diesem Handbuch und alle auf den Geräten angebrachten Sicherheitshinweise.  Bitte bewahren Sie dieses Handbuch für weiteren Gebrauch auf und geben Sie es ggf. an  nachfolgende Besitzer weiter.       Support  Produkt­Updates, Dokumentationen, Software und Support erhalten Sie unter www.relacart.de.  Die neueste Version dieses Benutzerhandbuchs finden Sie im Downloadbereich des Produkts.      Copyright  © 2015 Relacart Electronics Co., Ltd. Alle Rechte vorbehalten.  Dieses Dokument darf ohne schriftliche Genehmigung des Copyrightinhabers weder ganz noch  teilweise reproduziert werden.      Haftungsausschluss  Der Inhalt dieses Dokuments kann ohne vorherige Ankündigung modifiziert werden, wenn Änderungen  in Methodik, Design oder Herstellung dies erforderlich machen. Relacart übernimmt keinerlei Haftung  für Fehler oder Schäden, die durch den Gebrauch dieses Dokuments entstehen.      Marken  Alle in diesem Dokument erwähnten Marken gehören den jeweiligen Eigentümern.   ...

  • Page 5: Table Of Contents

       UR­222S FUNKMIKROFONSYSTEM    Inhalt   Einführung ......................  4 Inhalt  ........................  5 Produktübersicht  ....................  6 Funktionen und Merkmale  ................  6 Lieferumfang ....................  6 Wichtige Sicherheitshinweise ................  7 Bestimmungsgemäße Verwendung .............  7 Bedienelemente und Funktionen  ...............  8 Empfänger  ....................  8 Funkmikrofon  ....................  1 0 Geräte in Betrieb nehmen und bedienen ............  1 1 Empfänger  ....................  1 1 Empfänger aufstellen und Antennen anschließen ........ ...

  • Page 6: Produktübersicht

      UR­222S FUNKMIKROFONSYSTEM    Produktübersicht  Das UR­222S ist ein preisgünstiges und zuverlässiges UHF­System für den täglichen Einsatz. Das  Gerät arbeitet mit 90 Kanal­Presets in 10 Gruppen. 9 Kanäle lassen sich parallel betreiben. True­ Diversity­Empfangstechnik, Pilotton­ und einstellbares Noise­Squelch garantieren hohe Übertragungs­ sicherheit. Das Setup ist schnell und einfach per Auto­Scan und Infrarot­Link realisiert.         Funktionen und Merkmale     Automatischer Frequenzsuchlauf (AFS) ­ Der Automatische Frequenzsuchlauf (AFS) findet auf  Knopfdruck störungsfreie Empfangskanäle. 90 Kanal­Presets in 10 Gruppen stehen zur Verfügung.  Synchronisation per Infrarot ­ Durch Synchronisation per Infrarot zwischen Empfänger und Sender  ist das System schnell und fehlerfrei einsatzbereit.  Zuverlässige Übertragung ­ Pilotton­Technologie (PLL) und einstellbares Noise­Squelch  garantieren störungsfreien Betrieb. Bis zu 9 Systeme können parallel genutzt werden.   Lizenzfrei ­ Die beiden Frequenzbereiche 823­832 MHz (Duplexlücke) und 863­865 MHz sind in  großen Teilen der EU anmelde­ und gebührenfrei.  Strapazierfähiges Gehäuse ­ Das Funkmikrofon besitzt ein strapazierfähiges Metallgehäuse für  harten Toureinsatz und liegt dabei angenehm in der Hand.    Lieferumfang                                          UR­222S     Netzteil      Antennen    Klinkenkabel   Rackwinkel          UH­222D                                      Empfänger      ...

  • Page 7: Wichtige Sicherheitshinweise

       UR­222S FUNKMIKROFONSYSTEM    Wichtige Sicherheitshinweise  ● Diese Geräte haben das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand  zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender unbedingt die Sicherheits­ hinweise und die Warnvermerke beachten, die in diesem Benutzerhandbuch enthalten sind.  ● Bei Schäden, die durch Nichtbeachtung dieses Benutzerhandbuchs verursacht werden, erlischt der  Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.   ● Die Geräte wurden ausschließlich zur Verwendung in Innenräumen konzipiert.   ● Schützen Sie die Geräte vor Wasser, hoher Luftfeuchtigkeit und Hitze (zulässiger Einsatztemperaturbereich   ­5 und +45° C).  ● Netzleitungen nicht verändern, knicken, mechanisch belasten, durch Druck belasten, ziehen, erhitzen und  nicht in die Nähe von Hitze­ oder Kältequellen bringen. Bei Missachtung kann es zu Beschädigungen der  Netzleitung, zu Brand oder zu tödlichen Stromschlägen kommen.   ● Lassen Sie die Netzleitung nicht mit anderen Kabeln in Kontakt kommen! Seien Sie vorsichtig beim Umgang  mit Netzleitungen und ­anschlüssen. Fassen Sie diese Teile nie mit feuchten Händen an! Feuchte Hände  können tödliche Stromschläge zur Folge haben.  ● Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt.  Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb  und setzen sich bitte mit Ihrem Fachhändler in Verbindung.  ● Geräte bei Nichtbenutzung und vor jeder Reinigung vom Netz trennen. Reinigen Sie die Geräte niemals mit  Lösungsmitteln oder scharfen Reinigungsmitteln, sondern verwenden Sie ein weiches und trockenes Tuch.  ● Werden die Geräte anders verwendet als in diesem Benutzerhandbuch beschrieben, kann dies zu Schäden  am Produkt führen und der Garantieanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren,  wie z. B. Kurzschluss, Brand, elektrischem Schlag, etc. verbunden.  ● Im Geräteinneren befinden sich keine zu wartenden Teile. Eventuelle Servicearbeiten sind ausschließlich  dem autorisierten Fachhandel vorbehalten!  ● Der Serienbarcode darf niemals von den Geräten entfernt werden, da ansonsten der Garantieanspruch  erlischt. ...

  • Page 8: Bedienelemente Und Funktionen

      UR­222S FUNKMIKROFONSYSTEM    Bedienelemente und Funktionen  Empfänger       Vorderseite  Rückseite      Hinterleucheter Netzschalter Antennenanschluss B (BNC)    Symmetrischer Audioausgang (XLR)  Taste SYNC     Unsymmetrischer Audioausgang (6,3­mm­ Infrarot-Schnittstelle Klinke)  Hinterleuchtes Display   Groundlift­Schalter    Steuertasten SET,  und  Anschluss für das Steckernetzteil      Zugentlastung für das Netzteilkabel     ...
  • Page 9    UR­222S FUNKMIKROFONSYSTEM      Display  Anzeige Funktion Balkenanzeige für die Lautstärke des empfangenen Funksignals; je   Funksignalpegel RF  mehr Segmente eingeblendet werden, desto höher ist der  Lautstärkepegel  Balkenanzeige für die Empfangsstärke des Funksignals; je mehr   Audiopegel AF  Segmente eingeblendet werden, desto besser ist der  Empfang   Tastensperre      : Tastensperre ist eingeschaltet      : Tastensperre ist ausgeschaltet   Kein Funksignal  Leuchtet auf, wenn kein Funksignal vom Sender empfangen wird   Gain­Pegel LEVEL/     Anzeige des Gain­Pegels (zwischen ­6 dB und +30 dB einstellbar) oder       Rauschsperren­    der Rauschsperren­Schwelle (zwischen 10 dB und +30 dB einstellbar;       Schwelle SQ   der zuletzt geänderte Wert wird angezeigt   Batteriezustand des   Zeigt den Zustand der Senderbatterien in mehreren Stufen an       Senders   Gruppe, Kanal/  Anzeige der Gruppe und des Übertragungskanals oder der Frequenz       Frequenz   Diversity­Anzeige  Das Empfangsteil (A oder B), welches das stärkere Funksignal  empfängt, wird durch ein Antennensymbol angezeigt  Nach dem Einschalten zeigt der Empfänger die Standardanzeige Funkfrequenz (Frequency) an. Im  Einstellungsmenü lässt sich die Anzeige auf Übertragungskanal (Channel) umstellen. Mit einem  kurzen Tastendruck auf SET blendet das Display für etwa 5 Sekunden die Funkfrequenz bzw. den  Übertragungskanal ein, je nachdem, welcher Wert nicht dauerhaft als Standard eingestellt ist.   ...

  • Page 10: Funkmikrofon

      UR­222S FUNKMIKROFONSYSTEM    Funkmikrofon   Vorderseite  Rückseite      Mikrofonmodul (austauschbar)  Schalter für die Sendeleistung      Hinterleuchtetes Display   Batteriefach  (zeigt Frequenz, Gruppe, Kanal,    Batteriezustand)         Taste Ein/Aus/Stumm    Infrarotschnittstelle    Batteriefachabdeckung      Tastenfunktionen    Taste  Funktion  • Zum Einschalten kurz drücken     • Zum Ausschalten ca. 3 s gedrückt halten  • Zum Aktivieren/Deaktivieren der Stummschaltung kurz drücken  • HI = hohe Sendeleistung   HI/LO  • LO = niedrige Sendeleistung   ...

  • Page 11: Geräte In Betrieb Nehmen Und Bedienen

    UR­222S FUNKMIKROFONSYSTEM    Geräte in Betrieb nehmen und bedienen  Empfänger   Empfänger aufstellen und Antennen anschließen  Stellen Sie den Empfänger auf eine ebene Fläche und schließen Sie die  beiliegenden Empfangsantennen an die Antennenbuchsen an. Richten Sie die  Antennen V­förmig nach oben aus.   Halten Sie mindestens 1 Meter Abstand zum Boden und zu angrenzenden Wänden  ein.    Vermeiden Sie Störquellen wie Metallflächen oder elektronische Geräte (z. B.  Computer, CD­Player).    Idealerweise sollten sich die Empfangsantennen in Höhe des Senders befinden.  Beim Einsatz mehrerer Systeme dürfen sich die Antennen nicht überkreuzen oder  berühren.    Für optimalen Empfang sollte zwischen Sender und Empfänger Sichtverbindung  bestehen und sie sollten sich in einem Mindestabstand von 1 Meter zueinander  befinden.   Für den Einbau in ein Rack (483 mm/19″) liegen zwei Montagewinkel bei.   Schrauben Sie die Winkel links und rechts am Gehäuse an.  Die mitgelieferten Antennen eignen sich für den Betrieb unter guten  Empfangsbedingungen. Soll mehr als ein Empfänger betrieben werden,  empfiehlt sich die Verwendung von abgesetzten Antennen.      Mischpult oder Verstärker anschließen   Schließen Sie den Empfänger an das nachfolgende Gerät (z. B. Mischpult,  Verstärker) an.    Stellen den Eingangspegel des nachfolgenden Geräts auf Minimum solange Sie die  Funkstrecke für das Mikrofonsystem einrichten.   Verwenden Sie den symmetrischen XLR­Ausgang zum Anschluss an einen  symmetrischen Mikrofoneingang. ...

  • Page 12: Automatischer Kanalsuchlauf

    UR­222 FUNKMIKROFONSYSTEM    Automatischer Kanalsuchlauf  Führen Sie einen automatischen Kanalsuchlauf durch, um den Empfänger         auf einen störungsfreien Übertragungskanal in der aktuellen Gruppe einzu­ stellen. Halten Sie dazu die Taste    oder    gedrückt, bis im Display die  Zeichenfolge  <AFS>  erscheint. Wenn der Suchlauf abgeschlossen ist, wird der  gefundene Kanal im Display angezeigt.  Für die Funkübertragung stehen 90 Kanäle zur Verfügung. Zur einfacheren  Einrichtung sind die Kanäle in 10 Gruppen unterteilt. Jede Gruppe enthält  werkseitig bis zu 10 voreingestellte, nicht veränderliche Kanäle. Die zugehörigen  Frequenzen sind in der Tabelle auf Seite 16 angegeben. Abhängig von den  örtlichen Bedingungen lassen sich max. 9 Kanäle einer Gruppe gleichzeitig  betreiben, ohne sich gegenseitig zu stören. Eine Kombination aus Kanälen  verschiedener Gruppen kann zu Störungen führen. Treten am Einsatzort  Störungen mehrerer Kanäle innerhalb einer Gruppe auf, wählen Sie eine andere  Gruppe im Einstellungsmenü (GROUP).   Lassen Sie den Sender noch ausgeschaltet. Stellen Sie immer zuerst den  Empfänger auf einen störungsfreien Übertragungskanal ein.   Beim Parallelbetrieb mehrerer Funksysteme sollten alle bereits eingerichteten  Sender vor dem Starten des Suchlaufs eingeschaltet werden. Dadurch werden die  schon belegten Kanäle beim Suchlauf übersprungen.   Das Display kann als Standardanzeige entweder den Übertragungskanal oder die  Funkfrequenz anzeigen. Im Einstellungsmenü lässt sich die aktuelle Einstellung  ändern (DISPLY).   Mit einem kurzen Tastendruck auf    oder    lässt sich der Übertragungskanal  auch manuell innerhalb der aktuellen Gruppe einstellen. Nach zwei Sekunden blinkt  der angezeigte Kanal wiederholt auf bis er gespeichert ist.     Empfänger und Mikrofon synchronisieren  Synchronisieren Sie Empfänger und Mikrofon mit der Taste SYNC. ...

  • Page 13: Funkmikrofon

    UR­222 FUNKMIKROFONSYSTEM      Funkmikrofon   Sendeleistung einstellen und Batterien einsetzen   Öffnen Sie das Batteriefach, um die Sendeleistung einzustellen und Batterien  einzusetzen.   Schrauben Sie den hinteren Teil des Mikrofons in Pfeilrichtung auf und ziehen Sie ihn bis  zum Anschlag heraus. Die Infrarotschnittstelle, der Schalter für die Sendeleistung und das  Batteriefach sind jetzt zugängig.           Stellen Sie mit dem Schalter HI/LO die Sendeleistung ein: Position HI = hohe Leistung  für eine große Reichweite bei kürzerer Batterielaufzeit, Position LO = kürzere Reichweite  bei längerer Batterielaufzeit.   Setzen Sie zwei 1,5­V­Batterien der Größe Mignon (AA) wie im Batteriefach angegeben  ein.    Mit frischen Batterien kann das Mikrofon ca. 8 Stunden betrieben werden. Der  Batteriestatus wird im Display dargestellt. Tauschen Sie die Batterien, sobald das  Batteriesymbol nur noch einen Balken einblendet.    Wird das Mikrofon für längere Zeit nicht benutzt, nehmen Sie bitte die Batterien  heraus, um es vor einem eventuellen Auslaufen der Batterien zu schützen.   Einschalten und stumm schalten  , um das Mikrofon einzuschalten. Das Display leuchtet  Drücken Sie kurz die Taste auf.

  • Page 14: Einstellungsmenü

    UR­222S FUNKMIKROFONSYSTEM    Einstellungsmenü  Sie gelangen in das Einstellungsmenü, indem Sie die Taste SET zwei Sekunden gedrückt halten.        Mit den Tasten   und    navigieren Sie durch das Menü und mit SET wählen Sie die gewünschte  Funktion an. Solange die Anzeige blinkt, ist die Einstellung mit den Tasten   und    möglich.  Bestätigen Sie Ihre Einstellung mit SET. Danach wechselt das Display zurück zur Standardanzeige.  Nach einigen Sekunden ohne Betätigung einer Taste wird der Einstellmodus automatisch verlassen,    die durchgeführte Einstellung wird aber auch in diesem Fall gespeichert.  Menüpunkt  Funktion  DISPLY  Standardanzeige auf Funkfrequenz (FREQUENCY) oder Kanal  (CHANNEL) einstellen  GROUP  Kanalgruppe wählen (1­10)  LEVEL  Gain für das Mikrofon zwischen ­6 dB und +18 dB in 3­dB­Schritten  einstellen  Über die Gain­Einstellung kann die Empfindlichkeit und damit der  Lautstärkepegel des Funkmikrofons korrigiert werden. Reduzieren Sie  die Empfindlichkeit, wenn das Signal zu laut und dadurch verzerrt ist.  Erhöhen Sie die Empfindlichkeit, wenn der Pegel zu gering ist und sich  dadurch ein schlechter Rauschabstand ergibt.  SQUELCH  Rauschsperren­Schwelle zwischen 10 dB und 30 dB in 5­dB­ Schritten einstellen  Die Rauschsperre sorgt für eine Stummschaltung des Empfängers,  wenn der Pegel des empfangenen Funksignals unter den eingestellten  Schwellwert sinkt. Dadurch wird ein Aufrauschen des Empfängers durch  hochfrequente Störsignale verhindert, wenn der Sender ausgeschaltet  ist. Bei größerer Entfernung zwischen Mikrofon und Empfänger sollte ein  niedrigerer Wert, bei niedriger Entfernung kann ein höherer  Schwellenwert eingestellt werden.   LOCK  Tastensperre ein­/ausschalten  Bei eingeschalteter Tastensperre können keine Werte im  Einstellungsmenü geändert werden und der Empfänger lässt sich nicht  ausschalten. ...

  • Page 15: Technische Daten

     UR­222S FUNKMIKROFONSYSTEM    Technische Daten  222S  Trägerfrequenzen:  823­832 MHz und 863­865 MHz  Funkempfänger  Empfangsfrequenzen:  90, aufgeteilt in 10 Kanalbänke mit jeweils bis zu    10 voreingestellten Kanälen  Schaltbandbreite:  11 MHz  Frequenzhub:  ± 45 kHz  Frequenzstabilität:  ± 0,0005 %  Schwellenwert:  <0,7 % bei 1 kHz  Geräuschspannungsabstand:  >105 dB  Modulationsverfahren:  FM  Reichweite:  80 m (bei Sichtkontakt)  Frequenzgang:  45­18000 Hz (± 3 dB)  Empfindlichkeit:  5 dBµV (bei 25 Hub)  Audio­Ausgang:  XLR, symmetrisch,     6,3­mm Klinke, unsym.  Antenneneingänge:   2 x BNC (liefern jeweils 8 V/150 mA)  Spannungsversorgung:  12 V DC, 500 mA über mitgeliefertes Netzteil   an 100­240 V AC, 50/60 Hz  Gesamtanschlusswert:  12 W ...
  • Page 16 UR­222 FUNKMIKROFONSYSTEM      Funkfrequenzen (in MHz)    Kanal Gruppe 1 Gruppe 2 Gruppe 3 Gruppe 4 Gruppe 5 Gruppe 6 Gruppe 7 Gruppe 8 Gruppe 9 Gruppe 10 823,625 823,825 823,175 827,450 823,500 823,250 824,025 824,975 823,000 823,975 828,275 825,000 827,200 828,575 824,500 823,750...

  • Page 17: Herstellererklärungen

     UR­222S FUNKMIKROFONSYSTEM    Herstellererklärungen  CE­Konformität  0700 Die Geräte entsprechen allen erforderlichen Richtlinien der EU und sind deshalb mit   gemäß    R&TTE­Richtlinie gekennzeichnet.     Einsatzmöglichkeiten  Die Geräte sind zum Betrieb in der EU vorgesehen. Der Frequenzbereich 863­865 MHz ist in der EU  allgemein zugeteilt und anmelde­ und gebührenfrei. Der Frequenzbereich 823­832 MHz ist anmelde­  und gebührenfrei in Deutschland und 13 weiteren EU­Ländern. In einigen Ländern ist für den Betrieb u.  U. eine behördliche Zulassung erforderlich. Stellen Sie vor dem Betrieb sicher, dass die gewünschten  Frequenzen in Ihrem Land zugelassen sind. Weiterführende Informationen erhalten Sie bei Ihrer  nationalen Behörde.    WEEE­Richtlinie  Bitte übergeben Sie die Geräte am Ende ihrer Nutzungsdauer zur umweltgerechten Entsorgung einem  örtlichen Recyclingbetrieb. Nicht im Hausmüll entsorgen. Für weitere Informationen wenden Sie sich  bitte an Ihren Händler oder die zuständige örtliche Behörde.    Batterierichtlinie  Verbrauchte Batterien dürfen nicht im Hausmüll entsorgt werden. Bitte entsorgen Sie sie nur über  offizielle Sammelstellen oder Sammelbehälter im Fachhandel.         17 ...
  • Page 19 ­222S Wireless Microphone System     English  User Guide ...
  • Page 20   UR­222S WIRELESS MICROPHONE SYSTEM    Introduction  Thank you for choosing the UR­222S wireless microphone system. If you follow the instructions given in  this guide, we can assure you that you will enjoy this system for many years. This user guide will show  you how to install, set up and operate the wireless microphone system. Users of this product are  recommended to carefully read all warnings in this guide and on the units in order to protect yourself  and others from damage. Please keep this guide for future needs and pass it on to further owners.      Support  For product updates, documentation, software and support please visit www.relacart.de.  You can find the latest version of this user guide in the product’s download section.       Copyright  © 2015 Relacart Electronics Co., Ltd. All rights reserved.  No part of this document may be reproduced in any form without the written permission of the copyright    owner.     Disclaimer  The contents of this document are subject to revision without notice due to continued progress in  methodology, design, and manufacturing. Relacart shall have no liability for any error or damage of any    kind resulting from the use of this document.     Trademarks  All trademarks mentioned herein are the property of their respective owners.    20 ...
  • Page 21   UR­222S WIRELESS MICROPHONE SYSTEM    Contents  Product Overview  ....................  2 2 Key Features ....................  2 2 Supplied Accessories ...................  2 2 Important Safety Instructions  ................  2 3 Intended Use ....................  2 3 Operating Elements and Functions  ..............  2 4 Receiver .......................  2 4 Wireless Microphone  ..................  2 6 Setup and Operation  ....................  2 7 Receiver ....................... ...

  • Page 22: Product Overview

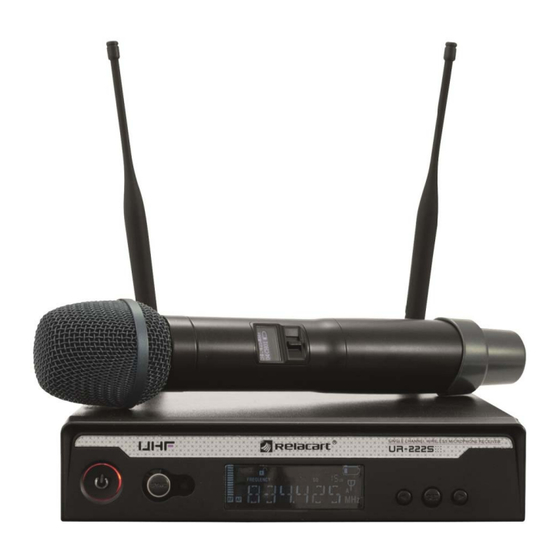

      UR­222S WIRELESS MICROPHONE SYSTEM    Product Overview  The UR­222S is an affordable and reliable UHF system for everyday use. The device works with 90  channel presets in 10 groups. 9 channels can be operated in parallel. True diversity receiver  technology, pilot tone and adjustable noise squelch guarantee reliable transmission. Setup is quick and  easy using auto­scan and infrared sync.        Key Features     Automatic frequency scan (AFS) ­ The automatic frequency scan (AFS) finds interface­free  channels with the push of one button. 90 channel presets in 10 groups are available.  Infrared synchronization ­ Enjoy easy and error­free wireless setup by synchronizing channels  between receiver and transmitters via infrared signal.  Interference­free operation ­ Pilot tone technology (PLL) ensures interference­free operation. Noise  squelch effectively blocks stray RF. Parallel operation of up to 9 systems is possible without any  interference.  License­free ­ The two frequency ranges 823­832 MHz (Duplex Gap) and 863­865 MHz are license­ free and approved in large parts of the EU.  Durable construction ­ The wireless microphone is made of durable metal alloy for rigorous touring,  yet remains comfortable and light­weight in your hand.    Supplied Accessories                                           UR­222S    Power unit      Antennas      Jack cable  Rack brackets     ...

  • Page 23: Important Safety Instructions

      UR­222S WIRELESS MICROPHONE SYSTEM    Important Safety Instructions  ● These devices have left our premises in absolutely perfect condition. In order to maintain this condition       and to ensure a safe operation, it is absolutely necessary for the user to follow the safety instructions and   warning notes written in this user guide.  ● Damages caused by the disregard of this user guide are not subject to warranty. The dealer will not accept  liability for any resulting defects or problems.  ● All units of the system were designed for indoor use only.   ● Protect the units against water, high air humidity and heat (admissible ambient temperature ­5 ‒ +45° C).  ● Never modify, bend, strain mechanically, put pressure on, pull or heat up the power cord. Never operate next  to sources of heat or cold. Disregard can lead to power cord damages, fire or mortal electrical shock.  ● Never let the power cord come into contact with other cables! Handle the power cord and all connections with  the mains with particular caution! Never touch them with wet hands, as this could lead to mortal electrical  shock.  ● Please make sure that there are no obvious transport damages. Should you notice any damages on the  mains cable or on the casing, do not take the device into operation and immediately consult your local dealer.  ● Always disconnect from the mains, when the device is not in use or before cleaning it. Please use a soft lint­ free and dry cloth for cleaning. Never use alcohol or solvents.  ● If this device will be operated in any way different to the one described in this guide, the product may suffer  damages and the guarantee becomes void. Furthermore, any other operation may lead to dangers like short­ circuit, burns, electric shock, etc.  ● There are no serviceable parts inside the device. Maintenance and service operations are only to be carried  out by authorized dealers.  ● Never remove the serial barcodes from the devices as this would void the guarantee.  ●...

  • Page 24: Operating Elements And Functions

      UR­222S WIRELESS MICROPHONE SYSTEM    Operating Elements and Functions  Receiver       Front panel   Rear panel      Power on/off  Antenna input B (BNC)    Balanced audio output (XLR)  SYNC button    Unbalanced audio output (6.3 mm jack)  Backlit display    Groundlift switch  Infrared interface    Input for the power unit  SET,  and  control buttons    Cable grip for power unit cable        Antenna input A (BNC)   Control functions  Button  Function  • Press shortly to switch on the receiver   Power on/off ...
  • Page 25   UR­222S WIRELESS MICROPHONE SYSTEM      Display  Indication Function Shows the strength of the radio signal received; the more segments   Radio signal strength RF  are displayed, the better is the reception  Shows the volume level of the audio signal received; the more   Audio level AF  segments are displayed, the higher is the volume level    Lock mode      : lock mode is enabled      : lock mode is disabled   No radio signal  Lights up when no radio signal from the transmitter is received   Gain level LEVEL/     Indicates the gain level (adjustable from ­6 dB to +18 dB) or the        squelch threshold SQ   squelch threshold (adjustable from 10 dB to +30 dB); the value  adjusted last is indicated   Battery status of the    Indicates the battery status of the transmitter in several levels       transmitter   Group, channel/frequency  Indicates the group and the transmission channel or the frequency   Diversity indication  An antenna symbol will indicate the receiver section (A or B) receiving  the radio signal of the highest quality  After switching on, the receiver indicates the standard display Frequency. This indication can be  changed to Channel in the settings menu. The item not selected for the standard display can be shown  for about 5 seconds by pressing the SET button once.  25 ...

  • Page 26: Wireless Microphone

      UR­222S WIRELESS MICROPHONE SYSTEM    Wireless Microphone   Front panel  Rear panel      Microphone head (interchangeable)  Transmission power selector      Backlit display   Battery compartment  (indicates frequency, group, channel,      battery status)      On/off/mute button      Infrared interface    Battery compartment cover      Control functions    Button  Function  • Press shortly to switch on the microphone      • Keep pressed for approx. 3 sec to switch off the microphone  • Keep pressed for approx. 2 sec to activate/deactivate muting  • HI = high transmission power ...

  • Page 27: Setup And Operation

    UR­222S WIRELESS MICROPHONE SYSTEM    Setup and Operation  Receiver   Placing the receiver and connecting the antennas  Place the receiver on an even surface and connect the antennas provided to the  antenna jacks. Put the antennas upright in a V­shaped position.   Place the receiver at least 1 meter above the ground and not too close to lateral  walls.    Avoid sources of interference such as metal surfaces or electronic devices (e.g.  computer, CD player).   Ideally, position the receiving antennas at the height of the transmitter. When using  multiple systems, do not allow antennas to cross or touch each other.   For optimum reception, keep the transmitter at least 1 meter away from the receiver  and avoid obstacles.   For rack installation (483 mm/19"), screw on the two mounting brackets provided at  the left and right sides of the housing.  The antennas provided are suitable for use in good reception conditions. If more  than one receiver is to be used, it may be better to use remote antennas.      Connecting a mixer or amplifier   Connect the receiver to the following unit (e.g. mixer, amplifier).  Set the input level of the following unit to minimum as long as the transmission path   for the microphone system is not established.   Use the balanced XLR output for connection to a balanced microphone input.   Use the unbalanced 6.3 mm jack for connection to a line input via the connection  cable provided.  ...

  • Page 28: Automatic Channel Scan

    UR­222S WIRELESS MICROPHONE SYSTEM    Automatic channel scan  Perform the automatic channel scan to select an interference­free transmission  channel within the current group. To start the scan, keep the button   or    pressed until the display indicates  <AFS> . When the scan is complete, the    display will show the clearest available channel.  There are 90 channels available for wireless transmission. To facilitate the set­up  of the system, the channels are divided into 10 groups. Each of the groups  accommodates up to 10 factory­preset channels which cannot be changed. The  corresponding frequencies can be found in the table on page 32. Depending on  the local conditions, a maximum of 9 channels within a group can be operated at  the same time without mutual interference. The use of preset channels from  different groups may cause interference. In case of interference of several  channels within a group occurring at the place of operation, select a different  group in the setting menu (GROUP).  Do not switch on the wireless transmitter yet. Always set the receiver to an  interference­free transmission channel first.    When multiple wireless systems are operated in parallel, switch on the wireless  microphones that have already been set to a radio frequency before performing the  scan, so that the channels already being used will be skipped during the scan.   The standard display can indicate the transmission channel or the frequency. You  can change the current setting in the setting menu (DISPLY).   Short actuation of the    or    button allows you to manually select the  transmission channel within the current group. After 2 seconds the displayed  channel number will be flashing repeatedly until it is stored.       Synchronizing receiver and microphone  Synchronize receiver and microphone with the SYNC button. Switch on the microphone and unscrew the lower part to access the infrared  ...

  • Page 29: Wireless Microphone

    UR­222S WIRELESS MICROPHONE SYSTEM    Wireless Microphone   Adjusting transmission power and inserting batteries  Open the battery compartment to adjust the transmission power and insert batteries.  Unscrew the lower part of the microphone counterclockwise and slide it back as far as it   will go. The infrared interface, the selector for the transmission power and the battery  compartment are now accessible.           Adjust the transmission power with the  HI/LO selector: position HI = high power for a  long range, yet reduced battery life, position LO = reduced range for a long battery life.   Insert two 1.5 V AA batteries as indicated in the compartment.   With new batteries, the microphone can be operated for approx. 8 hours. The   capacity of the batteries is indicated in the display. Replace the batteries when the  battery icon only shows one bar.   If the microphone is not used for a longer period, please remove the batteries to  prevent damage in case of battery leakage  Switching on/muting  Shortly press the        button to switch on the microphone. The display lights up.   Synchronize the microphone with the receiver via the infrared interface as described  before. The microphone is now set up and you can screw the lower part back to the  microphone’s body.   Shortly press the        button to mute the microphone during operation. The display  indicates  MUTE. Press the button again to turn mute off.   To avoid accidental shutdown, you have to keep the       button pressed for 3 seconds to  turn the microphone off. The display shortly indicates  POWER OFF  and then goes off  completely. ...

  • Page 30: Setting Menu

    UR­222S WIRELESS MICROPHONE SYSTEM    Setting Menu  Keep the SET button pressed for approx. 2 seconds to enter the setting menu. Use the   and     buttons to browse the menu items and press SET to select the desired function. As long as the display  is flashing, settings can be made with the   and    buttons. Confirm your settings with SET. Then the  unit will return to the standard display. If no button has been pressed for a few seconds, the setting  mode will be exited automatically. However, any setting made will also be saved in this case.  Menu item  Function  DISPLY  Selects between frequency or channel for the standard display  GROUP  Changes the channel group (1­10)  LEVEL  Adjusts the microphone’s gain   (­6 to +18 dB, adjustable in steps of 3 dB)  Use the gain setting to readjust sensitivity and thus the volume level of  the wireless microphone. Reduce the sensitivity if the volume of the  signal is too high and thus distorted. Increase the sensitivity if the  volume is too low and a poor S/N ratio results.  SQUELCH  Adjusts the squelch threshold   (10 to 30 dB, adjustable in steps of 5 dB)  The squelch will mute the receiver when the level of the radio signal  received falls below the threshold value adjusted. Thus, high­frequency  hissing noise will not cause noise at the receiver when the transmitter is  switched off or when the transmission power is insufficient. With a longer  distance between microphone and receiver, a lower value should be  selected. With a shorter distance, a higher value is applicable.   Activates/deactivates the lock mode  LOCK  When the lock mode is activated it is not possible to change values in  the setting menu and to switch off the receiver.  Activates/deactivates the pilot tone evaluation  PILOT  The pilot tone is an inaudible signal added to the transmitted signal by ...

  • Page 31: Technical Specifications

     UR­222S WIRELESS MICROPHONE SYSTEM    Technical Specifications  ­222S  Carrier frequencies:  823­832 MHz and 863­865 MHz  Receiver  Receiving frequencies:  90, divided into 10 channels banks with up to 10    preset frequencies  Deviation:  ± 45 kHz  Frequency stability:  ± 0.0005 %  T.H.D.:  <0.7 % at 1 kHz  S/N ratio:  >105 dB  Modulation method:  FM   Coverage:  80 m (with line­of­sight)  Frequency response:  45­18000 Hz  Sensitivity:  5 dBµV (S/N >60 dB at 25 deviation)   Audio output:  XLR, bal.  Deviation:  ± 45 kHz    6.3 mm jack, unbal.  Antenna inputs:  2 x BNC (supply 8 V/150 mA)  Power supply:  12 V DC, 500 mA via supplied power unit  connected to 100­240 V AC, 50/60 Hz ...
  • Page 32 UR­222S WIRELESS MICROPHONE SYSTEM      Radio frequencies (in MHz)    Channel Group 1 Group 2 Group 3 Group 4 Group 5 Group 6 Group 7 Group 8 Group 9 Group 10 823.625 823.825 823.175 827.450 823.500 823.250 824.025 824.975 823.000 823.975 828.275 825.000 827.200 828.575...

  • Page 33: Manufacturer Declarations

     UR­222S WIRELESS MICROPHONE SYSTEM    Manufacturer Declarations  CE Conformity  0700 The units correspond to all required directives of the EU and are therefore marked with      according to the R&TTE directive.    Applications  This system is intended for use in the EU. The 823­832 MHz frequency range is license­free. The  operation in the 863­865 MHz frequency range is generally approved and license­free in all EU member  countries. The operation in the 823­832 MHz frequency range is license­free in Germany and 13 other  EU countries. This system may require a ministerial license in certain areas. Prior to use, make sure  that the desired frequencies are approved and legal in your country. Consult your national authority for  possible requirements.     WEEE Directive  If the units are to be put out of operation definitively, take them to a local recycling plant for a disposal  which is not harmful to the environment. Do not dispose of as municipal waste. Contact your retailer or  local authorities for more information.    Battery Directive  Never dispose of discharged batteries in the household waste. Please take them to a special waste  disposal or a collection container at your retailer.      33 ...
  • Page 34    ...
  • Page 35      ...
  • Page 36 RELACART   ELECTRON NICS CO., LT TD.    Distribution by  y Steinigke Sho owtechnic Gm mbH  Andreas­Baue er­Str. 5 • 9729 97 Waldbüttelb brunn  Germany • ww ww.relacart.de    Publ.   2015  D0009 91612  V 1.0 ...
