Instruction Manual

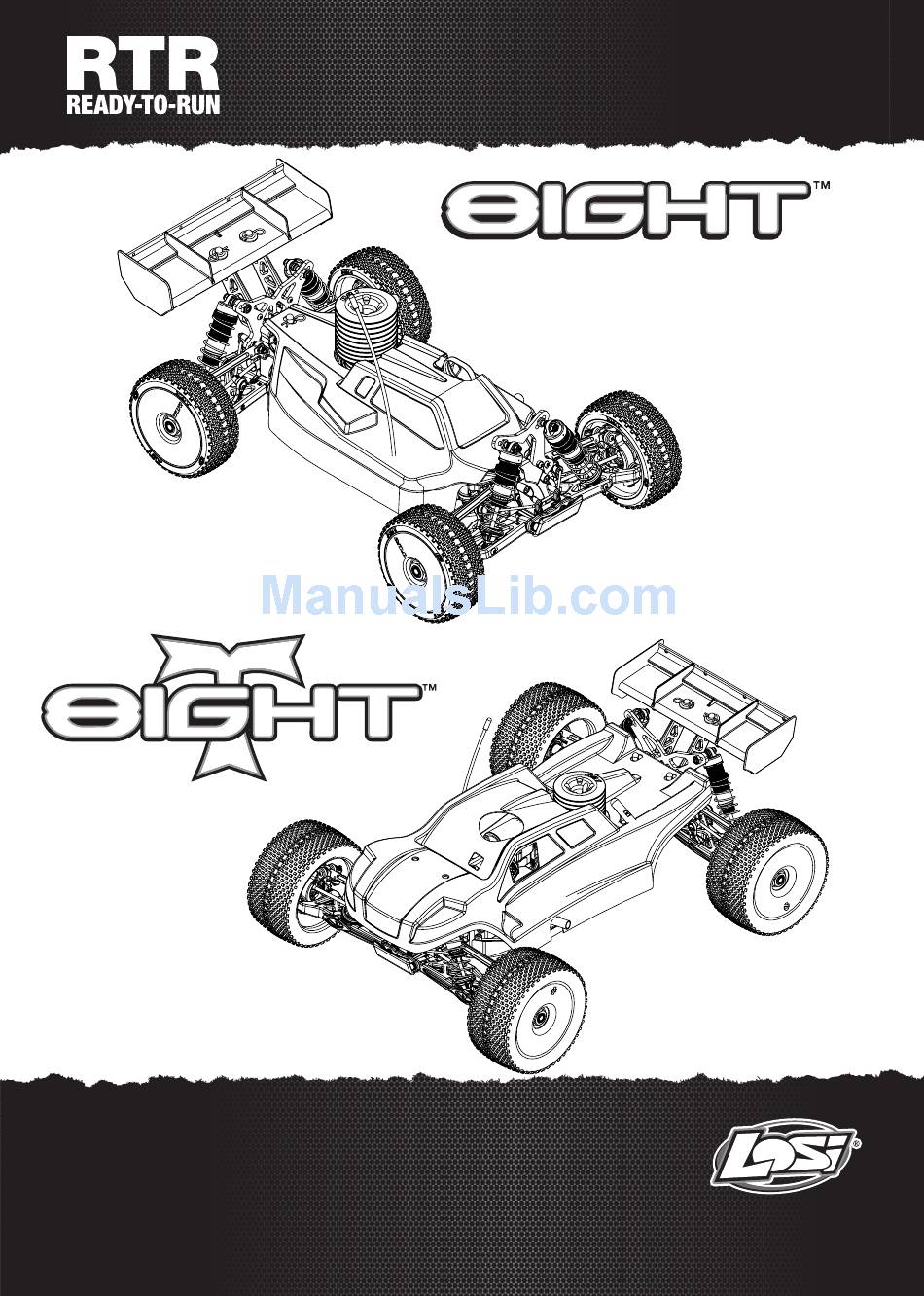

1/8-SCALE HIGH-PERFORMANCE 4WD NITRO BUGGY
1/8-SCALE HIGH-PERFORMANCE 4WD NITRO TRUGGY
INSTRUCTION MANUAL
BEDIENUNGSANLEITUNG
MANUEL D'UTILISATION
MANUALE DI ISTRUZIONI
Before operating this vehicle, please read all printed materials thoroughly.
Horizon Hobby is not responsible for inadvertent errors in this manual.
Advertisement
Table of Contents
Related Manuals for Team Losi Eight
Summary of Contents for Team Losi Eight
- Page 1 1/8-SCALE HIGH-PERFORMANCE 4WD NITRO BUGGY 1/8-SCALE HIGH-PERFORMANCE 4WD NITRO TRUGGY INSTRUCTION MANUAL BEDIENUNGSANLEITUNG MANUEL D’UTILISATION MANUALE DI ISTRUZIONI Before operating this vehicle, please read all printed materials thoroughly. Horizon Hobby is not responsible for inadvertent errors in this manual.
-
Page 2: Precauzioni Per La Sicurezza E Avvertimenti
AVVISO Tutte le istruzioni, le garanzie e gli altri documenti pertinenti sono soggetti a cambiamenti a totale discrezione di Horizon Hobby, LLC. Per una documentazione aggiornata sul prodotto, visitare il sito horizonhobby.com e fare clic sulla sezione Support del prodotto.. Significato dei termini usati Nella documentazione relativa al prodotto vengono utilizzati i seguenti termini per indicare i vari livelli di pericolo potenziale durante l’uso del prodotto: AVVISO: indica procedure che, se non debitamente seguite, possono determinare il rischio di danni alle cose E il rischio minimo o nullo di lesioni alle persone. - Page 3 Manutenzione in condizioni umide • Spruzzare un olio impermeabilizzante o un lubrificante su cuscinetti, elementi di • Togliere la batteria ed asciugarne i contatti. Se avete un compressore o una fissaggio e altre parti metalliche. Non spruzzare sul motore. bombola di aria compressa, soffiate via l’eventuale acqua rimasta all’interno del connettore.
-
Page 4: Sistema Radio Spektrum Dx2E
Avvertenze sull’uso delle batterie NiMH AVVERTENZA: leggere interamente le istruzioni prima dell’uso. L’utilizzo • Non cortocircuitare mai la batteria o modificarla, in quanto potrebbe prendere improprio delle batterie può provocare incendi e causare gravi lesioni alle fuoco. persone e danni alle cose. • Usare sempre un caricabatteria compatibile e smettere di usare la batteria se si surriscalda durante la carica. -
Page 5: Precauzioni Di Guida
Precauzioni di guida • Non perdere mai di vista il modello. • Non azionare la marcia in avanti se il veicolo è bloccato. In questo caso l’azionamento dell’acceleratore può danneggiare il motore. • Controllare se eventuali parti delle ruote si sono allentate. • Lasciare raffreddare il motore fino a temperatura ambiente tra un utilizzo e • Controllare se eventuali parti del gruppo sterzo si sono allentate. -
Page 6: Rodaggio Del Motore
Rodaggio del motore Il rodaggio di un motore nuovo è cruciale ai fini delle prestazioni. Il mancato rispetto della procedura di rodaggio può causare danni e ridurre la vita del motore. Durante il rodaggio del motore e il suo normale utilizzo usare sempre nitro Losi al 20%. Sebbene il carburatore sia preregolato di fabbrica, si raccomanda di acquisire dimestichezza con le seguenti regolazioni e procedure di rodaggio. -
Page 7: Regolazione Del Minimo
Messa a punto del motore Alto regime Girando lo spillo in senso orario (miscela più povera), nel motore entra una quantità minore di carburante. Girandolo in senso antiorario Alto regime (miscela più ricca), nel motore entra una quantità maggiore di Dopo l’accelerazione iniziale il motore dovrebbe avere una potenza costante, pur carburante. -
Page 8: Guida Alla Risoluzione Dei Problemi
Spegnimento del veicolo Rimuovere il telaio. Premere il tubo del carburante usando un cacciavite per carburazione Losi (LOSA99167). Spegnere la ricevente. Spegnere la trasmittente. AVVERTENZA: non toccare il tubo di scarico, può essere molto caldo dopo l’uso. Guida alla risoluzione dei problemi Possibile causa Soluzione IL MOTORE NON SI AVVIA... -
Page 9: Manutenzione E Risoluzione Dei Problemi
Manutenzione e risoluzione dei problemi Binding e calibrazione della ricevente La trasmittente e la ricevente incluse sono collegate di fabbrica. Per ripetere la procedura di binding: Spegnere la trasmittente e la ricevente. Inserire il connettore bind nella presa BIND sulla ricevente. Accendere la ricevente. - Page 10 Manutenzione e risoluzione dei problemi Trim del throttle Regolare TH TRIM in modo che il carburatore sia completamente chiuso quando il grilletto del throttle è impostato su neutro. Se il throttle non può essere chiuso usando TH TRIM, procedere come segue: 1.
-
Page 11: Contatti Per La Garanzia E L'assistenza
Garanzia Periodo di garanzia Indicazioni di sicurezza Garanzia esclusiva - Horizon Hobby, LLC (Horizon) garantisce che il prodotto ac- Questo è un prodotto sofisticato di hobbistica e non è un giocattolo. Esso deve quistato (il “Prodotto”) sarà privo di difetti relativi ai materiali e di eventuali errori di essere manipolato con cautela, con giudizio e richiede delle conoscenze basilari di montaggio alla data di acquisto. - Page 12 Differentials Front: Standard Smart Wing Type: Wing Spacer: Wicker Bill: LOSI 8IGHT/8IGHT-T RTR LOSI 8IGHT/8IGHT-T RTR...
- Page 13 8IGHT Standard Setup Differentials 2º Toe Out Front: Standard Smart 27mm -1º Stock Standard 5000 wt 2.3mm 54mm/40 wt Silver 95mm Long 2/Outside 7000 wt 6V/NiMH 3º 3º Wing Type: 29mm Wing Spacer: -2º Wicker Bill: Back Standard 2–3mm 54mm/40 wt Green 106mm 2/Outside...
- Page 14 Differentials Front: Standard Smart Wing Type: Wing Spacer: Wicker Bill: LOSI 8IGHT/8IGHT-T RTR...
- Page 15 8IGHT-T Standard Setup Differentials 2º Toe Out Front: Standard Smart 39mm -1º Stock Standard 2.3mm 5000 wt 54mm/70 wt Black 110mm Long 2/Outside 7000 wt 6V/NiMH 3.5º 3º Wing Type: 42mm Wing Spacer: -2º Wicker Bill: Back Standard 2–33mm 54mm/70 wt Grey 130mm 2/Outside...
- Page 16 Parts Listing Liste des pièces Teileliste Elenco componenti Part # English Deutsch Français Italiano DYNE0570 .21 RTR Engine W/PS .21 RTR Motor W/PS Moteur RTR .21 avec cordon de démarrage Motore W/PS .21 RTR DYNE0571 .28 RTR Engine W/PS .28 RTR Motor W/PS Moteur RTR .28 avec cordon de démarrage Motore W/PS .28 RTR DYNE1505...
- Page 17 Parts Listing Liste des pièces Teileliste Elenco componenti Part # English Deutsch Français Italiano LOSA6045 HD Steering Link Set: 8B 2.0 HD Lenkkupplung Set: 8B 2.0 8B 2.0 - Tringlerie de direction renf. Set collegamenti sterzo HD: 8B 2.0 LOSA6048 Suspension Balls 8.8mm Flanged: 8B, 8T Achsaufhängungskugeln 8,8mm geflanscht: 8B, 8T 8B, 8T - Billes de suspension 8,8mm flasqué...
- Page 18 Parts Listing Liste des pièces Teileliste Elenco componenti Part # English Deutsch Français Italiano LOSA9168 Throttle/Brake Link Set: 8B 2.0 Drossel/Bremskupplung Set: 8B 2.0 8B 2.0 - Biellettes gaz/frein Set collegamenti motore/freno: 8B 2.0 LOSA92203 Hinge Pin Brace Set: 8 RTR Querlenkerhalter: 8 RTR 8 RTR - Jeu cales de pincement Guida perno cerniera: 8 RTR...
- Page 19 Optional Parts Pièces optionnelles Optionale Bauteile Pezzi opzionali Part # English Deutsch Français Italiano LOSA3587 Front Center Universal Driveshaft: 8 2.0 Vordere/Mittlere Universalantriebswelle: 8 2.0 8 2.0 - Cardan central avant Albero di trasmissione centrale anteriore universale: 8 2.0 LOSA3600 Front SmartDiff: 8B 2.0 Front SmartDiff: 8B 2.0 8B 2.0 - SmartDiff avant...
- Page 20 Optional Parts Pièces optionnelles Optionale Bauteile Pezzi opzionali Part # English Deutsch Français Italiano TLR240002 Wing, White 8IGHT 3.0 Flügel, Weiß 8IGHT 3.0 8B 3.0 - Aileron blanc Alettone, bianco, 8IGHT 3.0 TLR240003 Wickerbill Set (2): 8IGHT Buggy 3.0 Wickerbill Set (2): 8IGHT Buggy 3.0 8B 3.0 - Jeu de rajouts d’aileron (2) Set profilo alare (2): 8IGHT Buggy 3.0 TLR241000...
- Page 21 Buggy Exploded View Vue éclatée du Buggy Buggy Explosionsansicht Esploso del buggy TLR8202 LOS240007 - Painted / Lackiert / Peinte / Verniciata TLR240008 - Clear / Transparent / Transparente / Trasparente LOSA8130 TLR8202 TLR8202 LOSA8130 LOSA7763B TLR44001 LOSI 8IGHT/8IGHT-T RTR...
- Page 22 Buggy Exploded View Vue éclatée du Buggy Buggy Explosionsansicht Esploso del buggy LOSI 8IGHT/8IGHT-T RTR...
- Page 23 Buggy Exploded View Vue éclatée du Buggy Buggy Explosionsansicht Esploso del buggy LOSA9150 LOSA9150 TLR8202 LOSA9150 LOSA4422 LOSA4424 LOSA6270 LOSA9150 LOSA6277 LOSA9151 LOSA6272 LOSA6246 LOSA9168 LOSA9150 LOSA9168 LOSA6227 LOSA9168 LOSA6050 TLR4406 LOSA4422 LOS244000 LOSA6227 LOSA4413 LOSA9168 LOSA6302 LOSA9168 LOSA6271 LOSA6227 LOSA6201 LOSA6246 LOSA6227...
- Page 24 Buggy Exploded View Vue éclatée du Buggy Buggy Explosionsansicht Esploso del buggy LOSB2203 LOSA6272 LOSA4431 LOSA6947 LOSA6048 TLR242013 LOSA6302 LOSA1750 LOSA6296 LOS244000 LOSA1750 LOSA6947 TLR244002 LOSA6221 LOSA6302 LOS242013 TLR244000 TLR242003 LOSB4106 LOSA6281 LOSA4453 LOSA6056 TLR242013 LOSA6266 LOSA6273 LOSA6240 TLR245000 LOSA6953 TLR244007 LOSA3523 LOSA6279...
- Page 25 Truggy Exploded View Vue éclatée du Truggy Truggy Explosionsansicht Esploso del truggy TLR8202 LOS240008 - Painted / Lackiert / Peinte / Verniciata TLR240009 - Clear / Transparent / Transparente / Trasparente LOSA8130 TLR8202 TLR8202 LOSA8130 LOSA17701B LOSI 8IGHT/8IGHT-T RTR...
- Page 26 Truggy Exploded View Vue éclatée du Truggy Truggy Explosionsansicht Esploso del truggy LOSI 8IGHT/8IGHT-T RTR...
- Page 27 Truggy Exploded View Vue éclatée du Truggy Truggy Explosionsansicht Esploso del truggy LOSA9150 LOSA9150 TLR8202 LOSA9150 LOSA4422 LOSA9150 LOSA6277 LOSA9151 LOSA6246 LOSA4424 LOSA9168 LOSA9150 LOSA9168 LOSA6227 LOSA6270 LOSA9168 TLR4406 LOSA6272 LOSA4422 LOSA6227 LOSA6050 LOSA4413 LOSA9168 LOSA6302 LOSA9168 LOSA6271 LOSA6227 LOS244001 LOSA6201 LOSA6246 LOSA6227...
- Page 28 Truggy Exploded View Vue éclatée du Truggy Truggy Explosionsansicht Esploso del truggy LOSA4431 LOSB2203 LOSA6272 LOSA4433 LOSA6048 LOSA6302 TLR242003 LOSA1750 LOSA6296 TLR242013 TLR244019 LOS244001 LOSA6221 LOSA4433 LOSA1750 LOSA6302 LOSA6256 LOSB4106 LOSA6281 LOSA4453 LOSA6056 LOSA6273 LOSA6266 TLR245000 LOSA6282 TLR244017 LOSA6240 TLR244004 TLR244007 LOSA6278 LOSA6278...
- Page 29 www.LOSI.com 50644 Created 10/16 LOS04010 | LOS04011 ©2016 Horizon Hobby LLC. Losi, 8IGHT, 8IGHT-T, DSM, DSM2, DSMR, Dynamite and the Horizon Hobby logo are trademarks or registered trademarks of Horizon Hobby, LLC. The Spektrum trademark is used with permission of Bachmann Industries, Inc. All other trademarks, service marks and logos are property of their respective owners.
