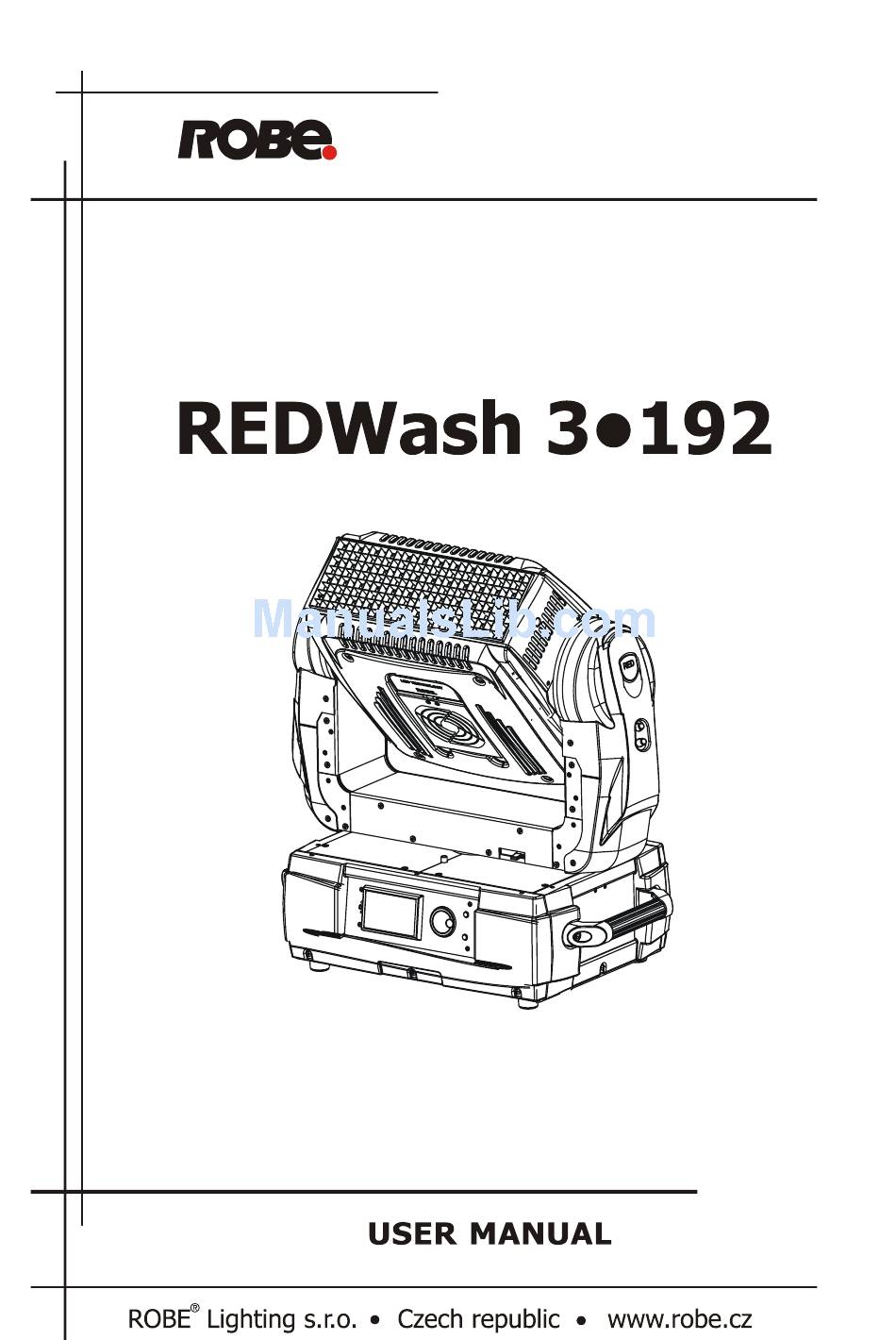

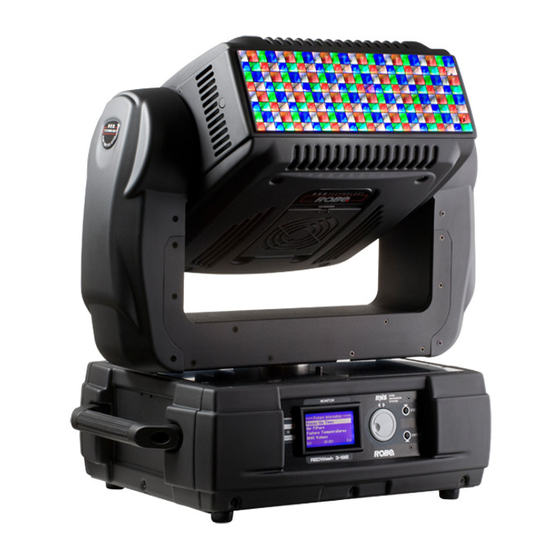

  • Page 1     Version 1.4              ...

  • Page 2: Table Of Contents

    REDWash 3•192    Table of contents    1. Safety instructions ..............................  3   2. Fixture exterior view  ..............................  5   3. Installation ..................................  6   3.1 Mounting the fixture ............................  6   3.2 Changing the lens‐array  ............................  6   3.3 Connection to the mains ............................  8   3.4 DMX 512 connection ............................  8   3.5 Ethernet connection .............................  9   REDWash 3•192 ‐ DMX protocol ..........................  1 1  5. Control menu map  ..............................  1 4  6. Fixture menu ...

  • Page 3: Safety Instructions

    REDWash 3•192      FOR YOUR OWN SAFETY, PLEASE READ THIS USER MANUAL CAREFULLY  BEFORE POWERING OR INSTALLING YOUR REDWash 3‐192 !  Save it for future reference.   This device has left our premises in absolutely perfect condition. In order to maintain this condition and to ensure a  safe operation, it is absolutely necessary for the user to follow the safety instructions and warning notes written in  this manual.    The manufacturer will not accept liability for any resulting damages caused by the non‐observance of this manual  or any unauthorized modification to the device.    Please consider that damages caused by manual modifications to the device are not subject to warranty.    The REDWash 3‐192 was designed for indoor use and it is intended for professional application only.It is not for  household use.  1. Safety instructions  DANGEROUS VOLTAGE CONSTITUTING A RISK OF ELECTRIC SHOCK IS PRESENT WITHIN THIS UNIT!  Make sure that the available voltage is not higher than stated on the rear panel of the fixture.  This fixture should be operated only from the type of power source indicated on the marking label. If you are not  sure of the type of power supplied, consult your authorized distributor or local power company.    Always disconnect the fixture from AC power before cleaning, removing or installing the  fuses, or any part.    Make sure that the power switch is set to off‐position before you connect the fixture to the mains. The power plug  has to be accessible after installing the fixture. Do not overload wall outlets and extension cords as this can  result in fire or electric shock.     Do not allow anything to rest on the power cord. Do not locate this fixture where the cord may be damaged by  persons walking on it.    Make sure that the power cord is never crimped or damaged by sharp edges. Check the fixture and the power cord  from time to time.    Refer servicing to qualified service personnel.    This fixture falls under protection class I. Therefore this fixture has to be connected to a mains socket outlet with  a protective  earthing connection.   ...
  • Page 4 REDWash 3•192      Do not shake the fixture. Avoid brute force when installing or operating the fixture.    This fixture was designed for indoor use only, do not expose this unit to rain or use near water.    When choosing the installation spot, please make sure that the fixture is not exposed to extreme heat, moisture or  dust.    Air vents and slots in the fixture´s head and base are provided for ventilation, to ensure reliable operation of the  device and to protect it from overheating.    The openings should never be covered with cloth or other materials, and never must be blocked.    This fixture should not be placed in a built‐in installation unless proper ventilation is provided.    Only operate the fixture after having checked that the housing is firmly closed and all screws are tightly fastened.    Always use a secondary safety cable when mounting this fixture.    Make sure that the area below the installation place is blocked when rigging, derigging or servicing the fixture.    Do not block the front objective LEDs with any object when the fixture is under operation.    The fixture becomes very hot during operation. Allow the fixture to cool approximately 20 minutes prior to  manipulate with it.    Operate the fixture only after having familiarized with its functions. Do not permit operation by persons not  qualified for operating the fixture. Most damages are the result of unprofessional operation!    Please use the original packaging if the fixture is to be transported.    Please consider that unauthorized modifications on the fixture are forbidden due to safety reasons!    If this device will be operated in any way different to the one described in this manual, the product may suffer  damages and the guarantee becomes void. Furthermore, any other operation may lead to dangers like short‐ circuit, burns, electric shock,  crash etc.  Release the pan and tilt locks before operating the fixture. 4 ...

  • Page 5: Fixture Exterior View

    REDWash 3•192    2. Fixture exterior view       1. Lens array  2. Head  3. Tilt lock  4. Arm  5. Air vent  6. Base  7. Front panel  8. Pan lock  9. Holder                  Front panel of fixture base  1. LCD display  2. RNS rotary wheel  3. Escape button  4. Enter button   ...

  • Page 6: Installation

    REDWash 3•192    3. Installation  3.1 Mounting the fixture  Use 2 clamps to mount the fixture on the truss.  Follow the instructions mentioned at the bottom of the base.  Make sure that the device is fixed properly!  Ensure that the structure (truss) to which you are attaching  the fixtures is secure.  The fixture can be placed directly on the stage floor or rigged in any orientation on a truss without altering its  operation characteristics.  The installation of the fixture has to be built and constructed in a way that it can hold 10 times the weight for 1  hour without any harming deformation.  When rigging, derigging or servicing the fixture staying in the area below the installation place, on bridges, under  high working places and other endangered areas is forbidden.  For overhead use, always install a safety rope that can hold at least 10 times the weight of the fixture. You must  only use safety ropes with screw‐on carbines. Pull the safety‐rope through the two apertures on the bottom of the  base and over the trussing system etc. Insert the end in the carbine and tighten the fixation screw.    Rigging the fixture  via omega holders  1. Bolt the clamp (1) to the omega holder (4) with M12 bolt.  2. Fasten the omega holders to the bottom of the base by inserting both  quick‐lock fasteners (3) into the holes of  the base and tighten fully clockwise.  3. Fasten the safety‐rope (2) through the two apertures on the bottom of the base and over the trussing system.              3.2 Changing the lens­array  The REDWash 3•192 has a 25° lens‐array module fitted as standard, and is also supplied with a glass holder module  for frost filters and a grid module.     6 ...
  • Page 7 REDWash 3•192    If you wish to change the lens module, follow this procedure:   1. Switch the fixture off.  2. Shift the security lock (1) to the “open “ posititon (black mark).  3. Press and hold the lens module lock (2) on the side cover of the fixture head and gently lift the module (3)      upward  at the side where this lock is pressed.  4. Press and hold the lens module  lock (2) on the opposite side of the fixture head and gently lift the lens module  (3)      from its placing and remove it.  5. Fit the new lens module into the fixture head and gently push it downward until the module snaps in.       Make sure that the lens module locks (2) are properly locked.  6. Shift the security lock (1) to the “locked” position (red mark) to secure the lens module in the placing.      Ensure the security lock  is in the “locked” position (RED mark) before starting the fixture operation.  t is possible to install a plastic film to the glass holder  module in order to get frost light.   1. Uninstall  the 25°lens‐array module (1) as described above.  2. Insert the plastic film (2) into the slots under  partitions  in the glass holder  module.   Install the glass holder  module back to the fixture´s  head as described above.     The shape (dimensions) of the plastic film depends on  its thickness and  elasticity. We advice  to use  2 shapes of  plastic films:                             Film thickness =< 0.5mm           Film thickness > 0.5 mm                   Maximum  thickness of the  film is 0.8mm.  7 ...

  • Page 8: Connection To The Mains

    REDWash 3•192    You can also use the grid module and put the plastic film under this module.  3.3 Connection to the mains    Install  a suitable plug on the power cord, note that the cores in the power cord are colored according to the  following table.    Core (Eu)  Core (US)  Connection  Plug Terminal Marking  Brown  Black  Live  L  Light blue  White  Neutral  N  Yellow/Green  Green  Earth    The earth has to be connected!    3.4 DMX 512 connection  The fixture is equipped with both 3‐pin and 5‐pin XLR sockets for DMX input and output. Only use a shielded twisted‐ pair cable designed for RS‐485 and 3‐pin/5‐pin  XLR‐ connectors in order to connect the controller with the fixture  or one fixture with another.    Wiring  of the XLR connectors:      DMX  output                    DMX input ...

  • Page 9: Ethernet Connection

    REDWash 3•192    3.5 Ethernet connection  The fixtures on a data link are connected to the Ethernet network  with  an Art‐Net communication protocol. The  controlling software from PC (or lighting console) has to support  the  Art‐Net protocol.  The Art‐Net communication protocol is a 10 Base T Ethernet protocol based on the TCP/IP. Its purpose is to allow  transfer of large amounts of DMX 512 data over a wide area using standard network technology.    IP address is the Internet protocol address. The IP uniquely identifies any node (fixture) on a network.  The Universe  is a single DMX 512 frame of 512 channels.    The the REDWash 3•192 is equipped with 8‐pin RJ‐ 45 socket for Ethernet input. Use a network cable category 5  (with four “twisted” wire pairs) and standard RJ‐45 plugs in order to connect the fixture to the network.           RJ‐45 socket (front view):                    RJ‐45 plug (front view):          1‐ TD+        5‐ Not connected           2‐ TD‐      6‐ RX‐                    ...
  • Page 10 REDWash 3•192    Ethernet / DMX operation  Only first fixture is connected to  Ethernet and the rest of fixtures make up a standard DMX link.  The option “Ethernet/DMX” has to be selected from the  “Set Ethernet Mode” menu on the first fixture (connected  to the network).  Next fixtures have standard DMX addressing.  Caution: At the last fixture, the DMX clink has to be terminated with a terminator.  Solder a 120 Ohm resistor  between Signal (–) and Signal (+) into a XLR‐plug and connect it to  the DMX output of the last fixture.    Example:                                    10 ...

  • Page 11: Redwash 3•192 - Dmx Protocol

    REDWash 3•192    REDWash 3•192 ­ DMX protocol    Version 1.1  Mode 1  Mode 2  Mode 3  Mode 4  Mode 5 Type Value  Function  Channel  Channel  Channel  Channel  Channel of control    Pan    1  1  1  1  1  0 ‐ 255  Pan movement by 530°  proportional   Pan Fine    2  ‐  2  ‐  2  0 ‐ 255  Fine control of pan movement  proportional  ...
  • Page 12 REDWash 3•192    Mode 1  Mode 2  Mode 3  Mode 4  Mode 5 Type Value  Function  Channel  Channel  Channel  Channel  Channel of control    Green LEDs ‐ All Arrays     ‐  ‐  10  6  ‐  0 ‐ 255   Green LEDs saturation control (0‐100%)  proportional   Blue LEDs ‐ All Arrays     ‐  ‐  11  7  ‐  0 ‐ 255   Blue LEDs saturation control (0‐100%)  proportional   White LEDs ‐ All Arrays    ...
  • Page 13 REDWash 3•192    Mode 1  Mode 2  Mode 3  Mode 4  Mode 5 Type Value  Function  Channel  Channel  Channel  Channel  Channel of control  56 ‐ 63  Macro 7  step  64 ‐ 71  Macro 8  step  72 ‐ 79  Macro 9  step  80 ‐ 87  Macro 10  step  88 ‐ 95  Macro 11  step  96 ‐ 103  Macro 12  step  104 ‐ 111 Macro 13  step  112 ‐ 119 Macro 14  step  120 ‐ 127 Macro 15 ...

  • Page 14: Control Menu Map

    REDWash 3•192    5. Control menu map    Default settings=Bold print Menu  Level 1  Menu Level 2  Menu Level 3  Menu Level 4  Menu Level 5  Menu Level 6  Fixture Address  DMX Address  001‐512          Ethernet Settings  Set Ethernet Mode  Disable Ethernet            Ethernet            Ethernet/DMX          Set IP Address  Default IP Address     ...
  • Page 15 REDWash 3•192    Menu  Level 1  Menu Level 2  Menu Level 3  Menu Level 4  Menu Level 5  Menu Level 6    Microphone Sensitivity  1..10..20          Pan/Tilt mode  Time, Speed          Active Blackout While:  Pan/Tilt Moving  On, Off        IR Sensor  On, Off          Init Effect Positions  Pan  0‐255          : ...

  • Page 16: Fixture Menu

    REDWash 3•192    6. Fixture menu  The fixture menu allows to set the fixture according to your needs, obtain information on its operation, test its  various parts and lastly program it, if it has to be used in a Stand‐alone mode.    Control elements on the front panel:  The RNS rotary wheel used to move between menu items on the same level or adjusts values.  The ESC button used to leave menu without saving changes.  The ENTER button used to enter menu, confirms adjusted values and leaves menu.     After switching the fixture on, the display shows the initial screen:    Press the ENTER button, the display shows current address:    The main menu of the control panel is accessed by pressing the ENTER button. To browse through the menu,  rotate the RNS wheel. To select a menu item, press the ENTER button.     6.1 Fixture Address   DMX Address ‐‐‐Use the menu to set the DMX start address of the fixture, which is defined as the first channel  from which the Rewash 3•192 will respond to the controller.    Ethernet Settings ‐‐‐ The menu provides  all needed settings for an Ethernet operation.        Set Ethernet Mode ‐ use the menu to set an Ethernet functional mode:        Disable Ethernet ‐ Disables an Ethernet operation.        Ethernet ‐ control data is received to the Ethernet input of the fixture ( RJ45 socket).   Each of fixtures has to be connected to Ethernet.         Ethernet/DMX ‐ control data is received to the Ethernet input of the fixture goes  “throw    ...

  • Page 17: Fixture Information

    REDWash 3•192            Set ArtNet Universe ‐ use this menu item to set a fixture Universe. The Universe is a single DMX                    512 frame of 512 channels.      6.2 Fixture information  Use this menu to read useful information  about the fixture status.    Power On Time ‐‐‐ Use  the menu item to read the number of operation hours for each LEDs operating mode.      Total Hours ‐ the function shows the total number of the operation hours since the REDWash 3•192  has been fabricated.       Resettable Hours ‐ the function shows the number of the operation hours that the REDWash 3•192   has been powered on since the counter was last reset. In order to reset this counter to 0,   press the ENTER button twice.          Air Filters ‐‐‐ Regular cleaning of the air filters is very important for the fixture´s life and performance. Build‐up of  dust, dirt and fog fluid residues reduces the fixture´s light output and cooling ability. The two items of this menu  help you to keep cleaning period of the air filters.      Set alert period ‐ cleaning schedule for the fixture depends on the operating environment.      It is therefore impossible to specify accurate cleaning interval. This function allows     ...

  • Page 18: Personality

    REDWash 3•192        IC1 DS ‐‐‐ the main display processor on the front panel  in the fixture base.  IC2 DS ‐‐‐ the display memory on the front panel in the fixture base.      6.3 Personality  Use this menu to modify the REDWash 3•192 operating behaviour.    User mode ‐‐‐ The REDWash 3•19 allows you to recall up to 3 user settings. After switching the fixture on for the  first time, the User A settings is active. Now all changes made in the “Personality” menu , ”Fixture Address” menu  and the  “Music Trigger“ and “ Presetting Playback“ menu  from the  “Stand‐alone setting” are saved to the User A  settings. If you now select the User B settings, from this moment these changes are saved to the User B settings.  After switching the fixture off and on, the User B setting is active. In this way you may use the 3 fixture operating  behaviours.      User A Settings  ‐ the function recall the user A settings.      User B Settings  ‐ the function recall the user B settings.      User C Settings  ‐ the function recall the user C settings.      Pan Reverse ‐‐‐ Use this function to invert the pan movement.     Tilt Reverse ‐‐‐ Use this function to invert the tilt movement.     DMX Preset ‐‐‐ Use this function to set desired channel setting. Please refer to the chapter “DMX protocol”   for a detail description.        Display Adjusting ‐‐‐ This menu allows you to change the display settings.      Display Permanent On ‐ this function allows you to keep the display permanent on or to turn it off ...

  • Page 19: Test Sequences

    REDWash 3•192    Init Effect Positions ‐‐‐ Use this function to set all effects to the desired positions to which they will move after  switching the fixture on (if DMX is not being received).    Temperature Unit ‐‐‐ Use this menu in order to display the fixture temperatures in desired units: °C or °F.      Balance ‐‐‐ Use this menu item to enable (On) or disable (OFF) the white balance which is set in the "White colour  balance" menu below. I f this function is set OFF, the REDWash 3•192 will use maximum values (255) of saturation  for red, green and blue colour. This function has to be set on before adjusting  a white balance.    White Colour Balance ‐‐‐ The menu gives access to the setting of the white balance.   To set white colour balance.  1. Use a DMX controller or  the “ Manual Mode“ menu to set all LEDs on max. saturation.  2. Use the RNS rotary wheel to find the “ Personality“ menu.  3. Press the ENTER button.  4. Use the RNS rotary wheel to select the "White Colour balance“menu.  5. Press the ENTER button and the "Red Balance"item will appear on the display.  6. Press the ENTER button and use RNS rotary wheel to set new max. value for the red LEDs.  7. Press the ENTER button to confirm the choice.   8. Use the RNS rotary wheel to select next colour,  the „Green Balance".  9. Repeat steps 6‐7 for this channel.  10. Use the RNS rotary wheel to select the last colour,  the "Blue balance" and repeat steps 6‐7 for this colour.    LEDs Output Power ‐‐‐ The menu allows to choose 2 different operating modes for fixture´s LEDs.   Maximum ‐‐‐ Max. light output. Maximum  light output. Note: in this mode,  the  total lumen  maintenance is 70% at  10,000 hours.      Economical ‐‐‐ The light output is decreased by 20%. The total lumen maintenance is 70% at  ...

  • Page 20: Reset Function

    REDWash 3•192      Presetting Playback ‐‐‐ This function allows you to select the program which will be played after switching the  fixture on. Selected program will be played in a loop.          Disabled –the option disables the “Presetting playback” function.          Test Program ‐ The option will start built–in demo sequences.               Program 1 ‐ the option will start a created program No.1.          Program 2 ‐ the option will a created program No. 2.          Program 3 ‐ the option will start a created program No. 3.  Note. If any program from this menu is has been selected and the fixture is switched off and on (and receives a  DMX signal), the fixture does not reply to DMX and will run the selected program.       Playing program ‐‐‐ Use this menu to run a desired program in a loop.          Test Program In Loop ‐ the option starts built–in demo program.  ...
  • Page 21 REDWash 3•192    Calibrate Values ‐‐‐ the menu serves for fine calibration of LEDs current during fixture burn‐in at a factory.  Each LEDs array can be calibrated separatelly. Users should not change these settings.    Updating Software ‐‐‐The menu item allows you to update software in the fixture via either serial or USB port of PC.  The following are required in order to update software:  ‐ PC running Windows 95/98/2000/XP or Linux  ‐ DMX Software Uploader   ‐ Flash cable RS232/DMX No.13050624 (if you want to use a serial port of PC)  ‐ Dreambox (if you want to use an USB port of PC)  Note1: Software update should execute a qualified person. If you lack qualification, do not attempt the update  yourself and ask for help your ROBE distributor.  Note 2: DMX address, IP address, programs 1‐3 and all items in the menu "Personality" will be set to their default  (factory) values.    To update software in the fixture:  I. Installation of the DMX Software Uploader.    1.   DMX Software Uploader program is available from the ROBE web site at WWW.robe.cz.    2.   Make a new directory ( e.g. Robe_Uploader) on your hard disk and download the software to it.     3.   Unpack the program from the archive. If the Robe fixture is produced in both magnetic and electronic     ballast version, name of DMX Software Uploader is the same for both versions.  II.Fixture software updating.  1. Determine which of your  ports is available on your PC and connect it:  ‐ with the DMX input of the fixture if you using the flash cable RS232/DMX  ‐ with the DMX input of the DreamBox if you using the USB cable.     Disconnect the fixture from the other fixtures in a DMX chain. Turn both the computer and the fixture on.  Make sure the lamp is switched off (only if the fixture involves a lamp).  2. Switch the fixture to the updating  mode:  Use the RNS rotary wheel to find the “ Special Functions“menu.   Press the ENTER button.  Use the RNS rotary wheel to select  the “Updating Software“item. ...

  • Page 22: Power Down Mode

    REDWash 3•192    Select COM if the  serial port is used.  Select DreamBox1  if the USB port is  used.        If the connection is OK, click on the “Start Uploading button“ to start uploading. It will take several   minutes to perform software update.   If the option "Incremental Update" is not checked, all processors will be updated (including    processors with the same software version).     If you wish to update only later versions of processors, check the “Incremental Update box“.    Avoid interrupting the process. Update status is being displayed in the Info Box window.    When the update is finished, the line with the text “The fixture is successfully updated“ will appear in     this window and the fixture will reset with the new software.  Note: In the case of an interruption of the upload process (e.g. power cut), the fixture keeps the updating  mode  and you have to repeat the software update again.  For example: The fixture was switched off before finishing software upload. After switching again the fixture on,  the fixture is still in the updating mode and the display is dark. Restart the Software Uploader program and repeat  software update from your PC.  7. Power down mode  This mode omits fixture reset after switching it on, and reduces the power of motors.  The “Power down mode” is  useful in special cases e. g. if the fixture is in a flight case and you want to set its DMX address without taking it out  from the case. To enter the „Power down mode”, press and hold the ENTER button and at the same time switch on  the power switch. The following message appears on the display:  Really Skip Initial Reset?               Escape/Enter    Press the ENTER button to activate the „Power down mode” without fixture reset.  Now you can set DMX address  and behaviour of the fixture by using the “Personality” menu. If you want to go to the  “normal operation mode”,  run a fixture reset. ...

  • Page 23: Rdm

    REDWash 3•192    8. RDM  This fixture is ready for RDM operation.RDM (Remote Device Management) is a bi‐directional communications  protocol for use in DMX512 control systems, it is the new open standard for DMX512 device configuration and  status monitoring.  The RDM protocol allows data packets to be inserted into a DMX512 data stream without adversely affecting  existing non‐RDM equipment. By using a special „Start Code,“ and by complying with the timing specifications for  DMX512, the RDM protocol allows a console or dedicated RDM controller to send commands to and receive  messages from specific moving lights.  RDM allows explicit commands to be sent to a device and responses to be received from it.   The list of commands for the REDWash 3•192 is the following.            Parameter ID  Discovery command SET command GET command  DISC_UNIQUE_BRANCH      DISC_MUTE      DISC_UN_MUTE    DEVICE_INFO    *  SUPPORTED_PARAMETERS    *  SOFTWARE_VERSION_LABEL    *  DMX_START_ADDRESS    * ...

  • Page 24: Error And Information Messages

    REDWash 3•192    9. Error and information messages  Pan Error 1/Pan Error 2   This message will appear after the reset of the fixture if the yoke´s  magnetic‐indexing circuit malfunctions (sensor  failed or magnet is missing) or the stepping motor is defective or its driving IC on the PCB. The yoke is not located  in the default position after the reset of the fixture.    Tilt Error 1/ Tilt Error 2   This message will appear after the reset of the fixture if the head´s magnetic‐indexing circuit malfunctions (sensor  failed or magnet is missing) or the stepping motor is defective or its driving IC on the PCB. The head is not located  in the default position after the reset.  24 ...

  • Page 25: Technical Specifications

    Optical system 12° without lens‐array, 25° lens‐array (standard) ; 45° and 45°x 15° lens‐arrays optional  • Easy fitting of additional frost film filters  • Typical Lumen Maintenance: 70% @ 60,000 hours (Economical mode)    •  Lumen Maintenance: 70% @ 10,000 hours (Maximum mode)  • RGBW colour mixing  • Built‐in colour macros   • Adjustable strobe sequences  • White colour balance adjusting      Electronics  • Control panel: graphic LCD display and ROBE navigation system  • Control: USITT DMX 512 (RDM support), Art‐Net protocol ( ready for ACN)  • DMX protocol modes: 5 (8,16,24 or 28 control channels)  • Control options:DMX, Auto‐trigger,Audio‐trigger  • Operations modes:DMX, Stand‐alone  • Manual control of all effects via control panel    Strobe  • Strobe effect with variable speed (max. 20 flashes per sec.)  • Pre‐programmed random strobe pulse‐effects    Dimmer  •...
  • Page 26 REDWash 3•192    Temperatures  • Maximum ambient temperature: 40° C (104°F)  • Maximum housing temperature: 70° C (158°F)    Total heat dissipation  • Maximum: 2217 BTU/hr (thermal energy);  188 BTU/hr (light energy)..at 230V/50Hz (120V/60Hz)   • Typical: 1467 BTU/hr (thermal energy);  113 BTU/hr (light energy)..at 230V/50Hz (120V/60Hz)    Acoustic  • Noise level:  below 39 dBa at 1 m/3.3 ft (steady state,  effects  in static positions,  full power,  all LEDs  at                                max. intensity, ambient temperature=20°C /68°F)      Dimensions (mm)           Weight   • 22 kg (48.5lbs)    Included items  • 1 x REDWash 3•192  •  1 x Lens module 25° (No. 99012301) – installed in the fixture  •   1 x glass holder for frost filters (No. 10980055)   •   1 x grid module (No. 17040456)  • 2 x Mounting bracket Omega CL assembled   •...

  • Page 27: Cleaning And Maintenance

    REDWash 3•192    11. Cleaning and maintenance  It is absolutely essential that the fixture is kept clean and that dust, dirt and smoke‐fluid residues must not build up  on or within the fixture. Otherwise, the fixture‘s light‐output will be significantly reduced. Regular cleaning will not  only ensure the maximum light‐output, but will also allow the fixture to function reliably throughout its life.   A soft lint‐free cloth moistened with any good glass cleaning fluid is recommended, under no circumstances should  alcohol or solvents be used!    DANGER !  Disconnect from the mains before starting any cleaning or maintenance work    The glass holder and lens modules  will require weekly cleaning as smoke‐fluid tends to building up residues,  reducing the light‐output very quickly. The cooling fans should be cleaned monthly.  The interior of the fixture should be cleaned at least annually using a vacuum‐cleaner or an air‐jet.    More complicated maintenance and service operations are only to be carried out by authorized distributors.    11.1 Replacing the main fuse.  Only replace the fuse by the one of the same type and rating.    To replace the fuse.  1. Disconnect the fixture from mains.  2. Unscrew the fuse holder on the rear panel of the base with a fitting screwdriver from the housing   (anti clockwise).  3. Remove the old fuse from the fuse holder.  4. Install the new fuse in the fuse holder.  5. Replace the fuse holder in the housing and screw it.    11.2 Replacing the air filters  The REDWash 3•192 is supplied with 2 air filters placed in the fixture head. Clean the air filters with a vacuum  cleaner or you can wash them and put back dry.  To replace the air filters.       ...
