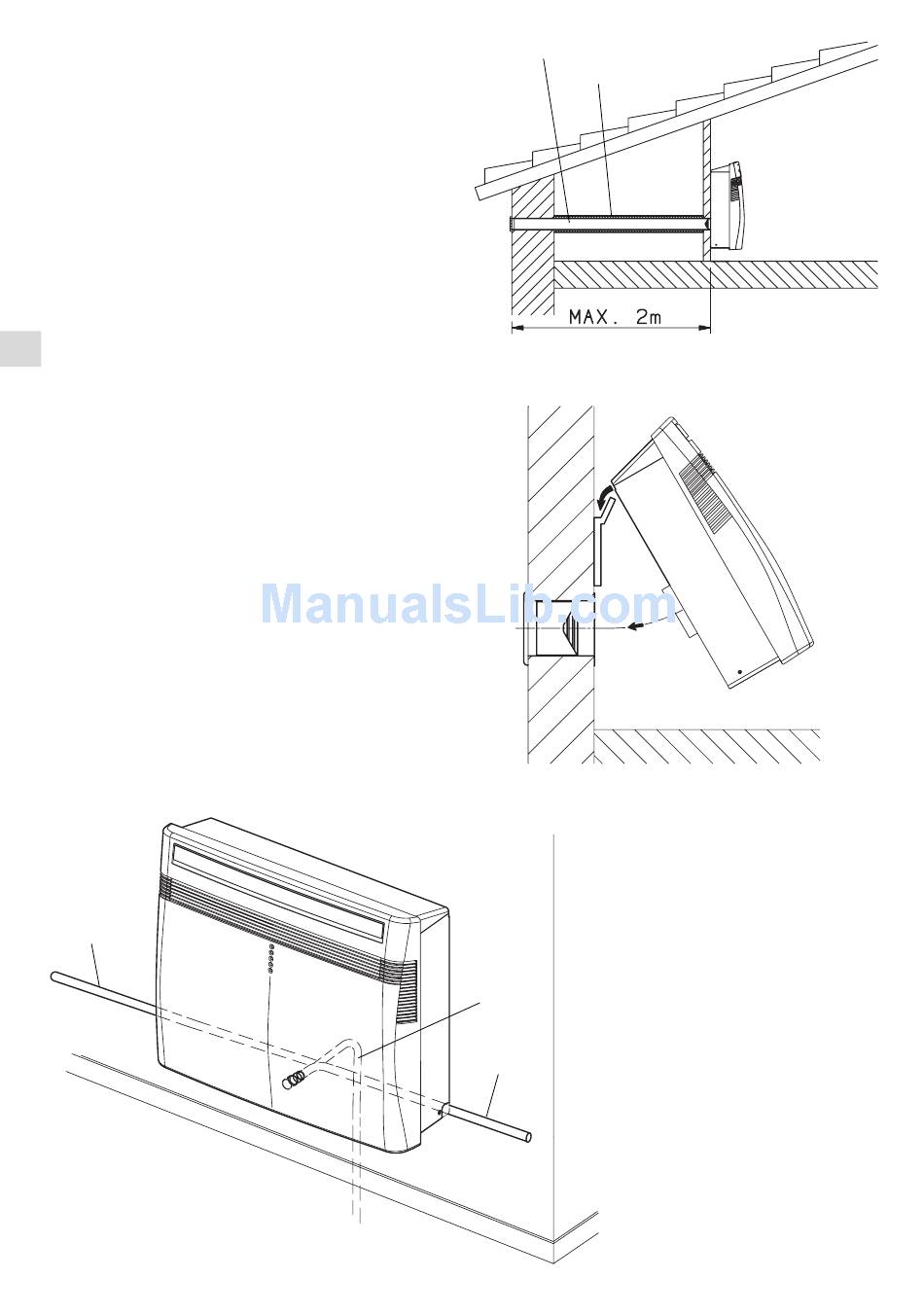

HINWEIS: Die mitgelieferte Plastikröhre sind für Wände
der Dicke bis zu 50 cm geeignet; auf besonderen Fälle
(z.B. die Aufstellung in einer Bodenkammer) könnte es
nötig sein, längere Röhre zu benutzen. Die Begrenzung
der Länge ist 2 m. Verwenden Sie an Detailverkäufer von
Baumaterial , um das Plastikrohr desselben Durchmesser
(ø160mm) und der richtigen Länge zu kaufen: isolieren Sie
es mit Isolationsmaterial von etwa 3-4 cm.
- Befestigen Sie der Aufhängungsbügel in der Position, die
auf der Schablone gezeigt ist.
Der Typ und die Menge der Dübel (nicht mitgeliefert)
hängen von der Konsistenz der Wand ab; stellen Sie sich
sicher, daß der Bügel gleichmäßig an der Wand anliegt.
D
- Hängen Sie die Einheit mit der in dem Gitter
hineingesteckten Auslaufseite der Ventilator an den Bügel
auf.
- Auf dem Fall von Aufstellung einer Wärmepumpe Einheit
ist es nötig einen Kondenswasserablauf zu vorbereiten,
indem Sie ein Loch Ø 35 mm durchführen, wie auf der
Schablone für Aussenablauf gezeigt ist (a); wenn das ist
nicht möglich, halten Sie das Kondenswasserflussrohr
am Inneren (b). Versichern Sie immer eine Neigung von
wenigstens 1cm/m.
- Schalten Sie die Einheit an, indem Sie den Stecker in die
Steckdose einsetzen.
- Prüfen Sie den richtige Betrieb.
(b)
Plastikröhre ø 160mm
Isolation
(a)
(b)
