INSTALLATION

INSTALLATION

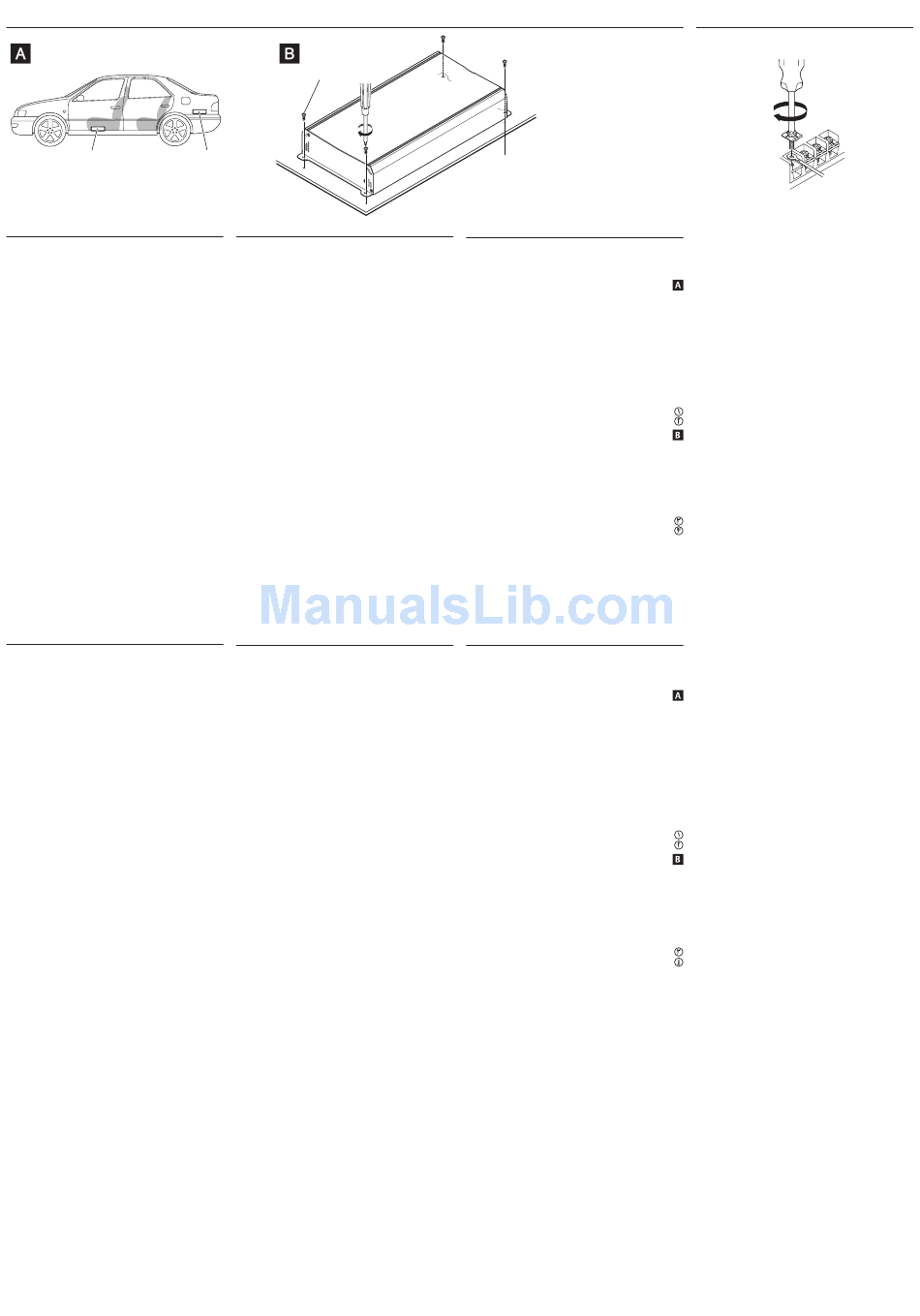

The illustration above shows a typical installation. However, you
should make adjustments corresponding to your specific car.
A Location of the unit
• Mount this unit on a firm surface, such as in the trunk or under the
front seat.
• When mounting the unit under the front seat, make sure that
adjusting the seat position will not catch any wire of the unit.
• Since heat is generated in the unit, do not mount it near
inflammable objects.
• Do not mount the unit in the places subject to heat: near a
radiator, in a glove compartment or in insulated areas such as
under a car mat that will prevent the unit from dissipating heat.
① Under the front seat
② Onto the trunk floor
B Install the unit
• When mounting this unit, be sure to use the provided screws.
• If any other screws are used, there is a risk of loosening the unit or
damaging the parts under the car floor.
• Before drilling holes in the trunk to install the unit, make sure that
there is a sufficient space under the trunk so that you do not drill
holes in the fuel tank, etc.
③ Provided screw Ø 4 × 20 mm (13/16 in.)
④ Drilled hole

TERMINAL CONNECTION

Use ring terminals (not provided) for secure connection.
Français
INSTALLATION
L'illustration ci-dessus est un exemple d'installation typique.
Cependant, vous devez faire les ajustements correspondant à votre
voiture particulière.
A Emplacement de l'appareil
• Montez cet appareil sur une surface ferme, telle que dans le coffre
ou sous un siège avant.
• Lorsque vous monter l'appareil sous le siège avant, assurez-vous
que vous pouvez ajuster la position du siège sans qu'aucun fil ne
soit accroché.
• Ne montez pas l'appareil près d'objets inflammables car il produit
de la chaleur.
• Ne montez pas l'appareil dans un endroit sujet à la chaleur:
comme près d'un radiateur, dans la boîte à gants ou dans un
endroit fermé tel que sous un tapis de sol, qui empêchera la bonne
dissipation de la chaleur.
① Sous un siège avant
② Sur le plancher du coffre
B Installez l'appareil
• Lors du montage de cet appareil, assurez-vous d'utiliser les vis
fournies.
• Si vous utilisez d'autres vis, il y a des risques que l'appareil se
desserre ou que des pièces sous le plancher soient endommagées.
• Avant de percer des trous dans le coffre pour installer l'appareil,
s'assurer qu'il y a un espace suffisant sous le coffre pour ne pas
faire de trous dans le réservoir de carburant, etc.
③ Vis fournie Ø 4 × 20 mm (13/16 pouces)
④ Trou percé
CONNEXION DES PRISES
Utilisation de cosses à anneau (non fournies) pour une connexion
plus sûre.
English
INSTALACION
La ilustración de arriba muestra una instalación típica. Sin embargo
usted deberá efectuar los ajustes correspondientes a su automóvil.
A Ubicación de la unidad
• Instale esta unidad sobre una superficie firme, como en el baúl o
debajo del asiento delantero.
• Cuando instale la unidad debajo del asiento delantero, asegúrese
de ajustar la posición del asiento de manera que no quede
atrapado ningún cable de la misma.
• Debido a que se genera calor en la unidad, no lo instale cerca de
objetos inflamables.
• No coloque la unidad cerca de fuentes de calor: como el radiador,
la guantera o los lugares aislados como debajo de la alfombra,
porque la unidad no podrá disipar el calor.
① Debajo del asiento delantero
② En el piso del baúl
B Instalar la unidad
• Al instalar esta unidad, asegúrese de utilizar los tornillos
suministrados.
• Si emplea otros tipos de tornillos, corre el riesgo de que la unidad
se afloje o se dañe partes dispuestas debajo del piso del automóvil.
• Antes de perforar orificios en el baúl para instalar la unidad,
asegúrese que haya suficiente espacio debajo del baúl ya que
podría llegar a perforar el depósito de combustible, etc.
③ Tornillo suministrado Ø 4 × 20 mm (13/16 pulgada)
④ Orificio perforado
CONEXIÓN DE LOS TERMINALES
Para una conexión segura, utilice terminales de anillo (no
suministrados).
УСТАНОВКА
На иллюстрации выше показана типовая установка. Однако для
каждого конкретного автомобиля возможны дополнительные
настройки.
A Расположение устройства
• Устанавливайте данное устройство на твердой поверхности,
например в багажнике или под передним сиденьем.
• При установке устройства под передним сиденьем
убедитесь в том, что при регулировке положения сиденья не
зажимается какой-либо из проводов устройства.
• Так как устройство вырабатывает тепло, не устанавливайте
его вблизи воспламеняющихся объектов.
• Не устанавливайте устройство в местах с высокой температурой:
где рассеяние тепла может быть затруднено, например,
около радиатора или в вещевом ящике, а также в замкнутых
пространствах, например, под ковриком автомобиля.
① Под передним сидением
② На дне багажника
B Установка устройства
• При установке устройства используйте только прилагаемые
винты.
• При использовании любых других винтов существует риск
неплотного крепления устройства или повреждения частей
под полом автомобиля.
• Перед просверливанием отверстий в багажнике для установки
устройства убедитесь в наличии достаточного места под
багажником, чтобы избежать повреждения бензобака и т.п.
③ Прилагаемый винт Ø 4 × 20 мм
④ Просверленное отверстие
КЛЕММНОЕ СОЕДИНЕНИЕ
Для надежного подсоединения используйте кольцевые зажимы
(не прилагаются).
‫فارسی‬
Español
‫در تصویر باال نمونهای از نصب عادی دیده میشود. با این وجود‬
.‫تنظیمات را باید بر اساس مشخصات اتومبیلتان انجام دهید‬
‫• دستگاه را روي یك سطح محكم، مانند صندوق عقب یا زیر‬
‫• هنگامی که دستگاه را زیر صندلی جلو نصب می کنید، مطمئن‬
‫شوید که در زمان تنظیم وضعیت صندلی، صندلی به هیچکدام‬
‫• از آنجایي كه این دستگاه گرما تولید مي كند، آن را نزدیك‬
.‫اشیاء قابل اشتعال نصب نكنید‬
،‫• دستگاه را در مکانهایی که در معرض حرارت می باشند‬
‫نصب نکنید: نزدیک رادیاتور، داخل داشبورد یا در مکانهای‬
‫عایق بندی شده مانند زیر فرش اتومبیل که از دفع حرارت‬
‫• هنگام نصب این دستگاه، حتم ا ً از پیچ هاي ارائه شده استفاده‬
‫• اگر از پیچ های دیگری استفاده كنید، خطر شل شدن دستگاه یا‬
.‫آسیب دیدن قطعات زیر کف اتومبیل وجود دارد‬
‫• قبل از سوراخ کردن بدنه جهت نصب دستگاه، مطمئن شوید‬
‫که فضای کافی در زیر بدنه وجود دارد تا مخزن سوخت یا‬
.‫محلهای دیگر را سوراخ نکنید‬
‫ 4 × 02 میلی متر‬Ø ‫پیچ های ارائه شده‬
‫از ترمینال های حلقه ای (ارائه نشده است) برای اتصال محکم و‬
‫عربي‬
Русский
‫الرسم التوضيحي اعاله يبين طريقة التركيب النموذجيه. ومع‬
.‫ذلك، ينبغي عمل بعد التعديالت الالزمة لمالءمة سيارتك‬
‫• قم بتركيب هذه الوحدة فوق سطح ثابت، على سبيل المثال‬
.‫داخل صندوق السيارة أو أسفل المقعد األمامي‬
‫• عند تركيب الوحدة أسفل المقعد األمامي، تأكد من أن‬
‫تعديل موضع المقعد لن يجذب أيا ً من أسالك توصيل‬
‫• نظرا ً لتولد حرارة داخل الوحدة، ال تقم بتركيبها بالقرب من‬
‫• ال تقم بتثبيت الوحدة في األماكن المعرضة للحرارة مثل‬
‫األماكن القريبة للمبرد أو في علبة القفازات أو في األماكن‬
‫العازلة للحرارة مثل أسفل فرش أرضية السيارة فتمنع‬
‫في أرضية صندوق السيارة‬
‫• عند تثبيت هذه الوحدة، تأكد من استخدام المسامير‬
‫• في حالة استخدام أي براغي أخرى، تكون الوحدة عرضة‬
.‫لخطر الفك أو تلف األجزاء تحت أرضية السيارة‬
‫• قبل ثقب فتحات في صندوق السيارة لتركيب الجهاز، تأكد‬
‫من وجود مساحة كافية تحت الصندوق حتى ال تثقب خزان‬
‫02 مم‬
.‫استخدم األطراف الحلقية )غير مرفق( للتوصيل المحكم‬
TERMINAL CONNECTION
‫نصب‬
‫محل دستگاه‬
.‫صندلي جلو نصب كنید‬
.‫از سیمها گیر نمی کند‬
.‫دستگاه جلوگیری می کند‬
‫زیر صندلی جلو‬
‫در كف صندوق‬
‫دستگاه را نصب کنيد‬
.‫نمایید‬
‫سوراخ دریل شده‬
‫اتصال پايانه‬
.‫ایمن استفاده کنید‬
‫التركيب‬
‫موقع الوحدة‬
.‫الوحدة‬
.‫المواد سريعة االشتعال‬
.‫الوحدة من تبديد الحرارة‬
‫أسفل المقعد األمامي‬
‫قم بتركيب الوحدة‬
.‫المصاحبة‬
.‫الوقود، إلخ‬
4 Ø ‫البرغي المرفق‬
×
‫ثقب محفور‬
‫طرف التوصيل‬
