Betriebsanleitung
Elektronischer Vorwahlzähler
NE214
Inhalt
1
Allgemeines / Sicherheitshinweise
2
2.1
2.2
3
3.1
3.2
3.3
3.4
3.5
3.6
3.7
4
5
5.1
5.2
5.3
5.4
6
6.1
6.2
Werkseinstellungen
6.3
7
Baumer IVO GmbH & Co. KG
Dauchinger Strasse 58-62
Phone +49 7720 942-0
www.baumer.com
•
DE-78056 Villingen-Schwenningen
•
Fax +49 7720 942-900
•
info.de@baumerivo.com
Operating Instructions
Electronic preset counter
NE214
Contents
General / Safety instructions
System description
Description
Block diagram
Connecting
Connecting the voltage supply
Assignment electronic output
Assignment signal output
Assignment signal input
Connecting the sensor supply
Connecting interfaces
Executing the test routine
Operating mode
Programming mode
Operating modes
Programming lines
Counting modes (input modes)
Output responses (output modes)
Technical data
Dimensions
Default settings
Error messages
Part number
10.12
Technik und Design vorbehalten.
Subject to modifcation in technic & design.
Seite / Page
171.51.161/4
81005184
•
•
Irrtum sowie Änderungen in
2 / 28
4 / 30
4 / 30
5 / 31
5 / 31
6 / 32
7 / 33
7 / 33
8 / 34
8 / 34
9 / 35
9 / 35
11 / 37
12 / 38
18 / 44
19 / 45
20 / 46
20 / 46
23 / 49
25 / 51
25 / 51
25 / 51
26 / 52
Advertisement
Chapters
Related Manuals for Baumer NE214
Summary of Contents for Baumer NE214
-
Page 1: Table Of Contents
Error messages 25 / 51 Fehlermeldungen Part number 26 / 52 Bestellbezeichnung 10.12 171.51.161/4 81005184 Baumer IVO GmbH & Co. KG • • Irrtum sowie Änderungen in Dauchinger Strasse 58-62 DE-78056 Villingen-Schwenningen • Technik und Design vorbehalten. Phone +49 7720 942-0 Fax +49 7720 942-900 •... - Page 2 NE214 Allgemeines Nachfolgend finden Sie die Erklärungen der verwendeten Symbole dieser Betriebsanleitung. Zeichenerklärung ➜ Dieses Zeichen bedeutet ausführende Tätigkeiten. ● Dieses Zeichen steht für ergänzende technische Informationen. Dieses Symbol steht vor jenen Textstellen, die besonders zu beachten sind, damit der ordnungsgemässe Einsatz des Gerätes gewährleistet ist.
- Page 3 NE214 Der Betrieb ausserhalb der angegebenen Beschreibungen/Parameter ist nicht bestimmungsgemäss und kann in Verbindung mit den zu steuernden/überwachenden Anlagen/Maschinen/Prozessen zu - tödlichen Verletzungen, - schweren Gesundheitsschäden, - Sachschäden oder - Schäden an den Geräten führen! Die Überspannungen, denen das Gerät an den Anschlussklemmen ausgesetzt wird, müssen auf den Wert der Überspannungskategorie II...
-
Page 4: Systembeschreibung

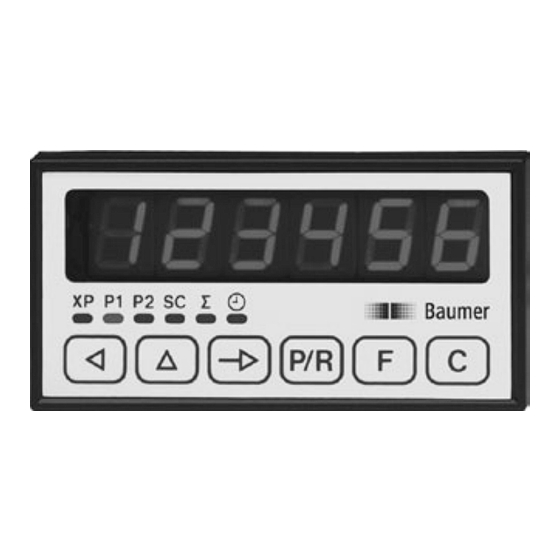

NE214 2 Systembeschreibung 2.1 Beschreibung - 6-stelliger Vorwahlzähler mit 2 Vorwahlwerten, Setzwert und Skalierungsfaktor Das Gerät kann programmiert werden als: - Gesamtsummenzähler oder Nebenzähler - Betriebsstundenzähler LED-Symbolanzeige XP - Aktueller Zählerstand P1 - Vorwahlwert 1 P2 - Vorwahlwert 2 SC - Setzwert ∑... -
