(0,9 mm) de diamètre (soudage FLUXCORE WIRE (AU FIL FOURRÉ), « FCAW »).

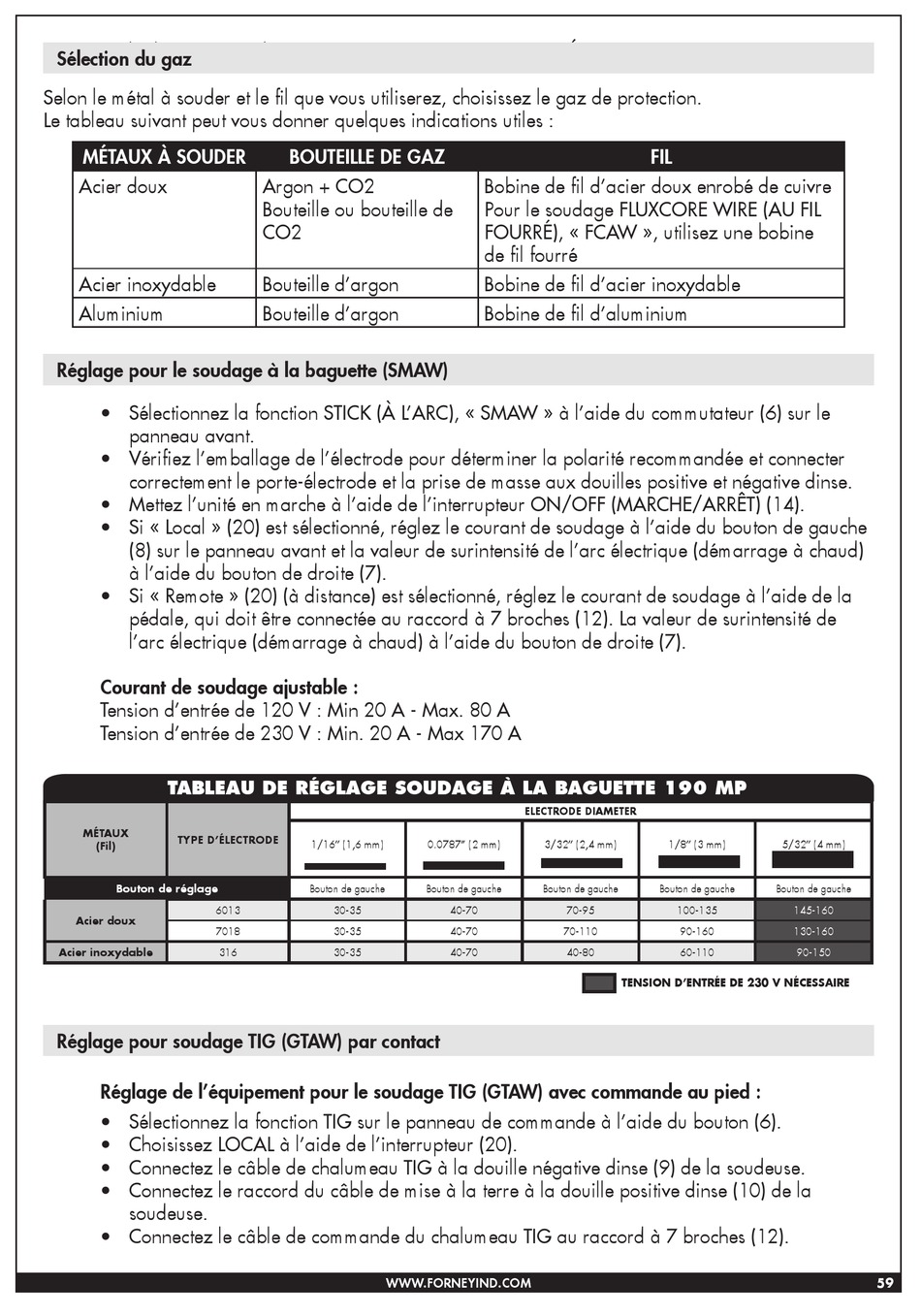

Sélection du gaz
Selon le métal à souder et le fil que vous utiliserez, choisissez le gaz de protection.
Le tableau suivant peut vous donner quelques indications utiles :
MÉTAUX À SOUDER
Acier doux
Acier inoxydable
Aluminium
Réglage pour le soudage à la baguette (SMAW)
• Sélectionnez la fonction STICK (À L'ARC), « SMAW » à l'aide du commutateur (6) sur le
panneau avant.
• Vérifiez l'emballage de l'électrode pour déterminer la polarité recommandée et connecter
correctement le porte-électrode et la prise de masse aux douilles positive et négative dinse.
• Mettez l'unité en marche à l'aide de l'interrupteur ON/OFF (MARCHE/ARRÊT) (14).
• Si « Local » (20) est sélectionné, réglez le courant de soudage à l'aide du bouton de gauche
(8) sur le panneau avant et la valeur de surintensité de l'arc électrique (démarrage à chaud)
à l'aide du bouton de droite (7).
• Si « Remote » (20) (à distance) est sélectionné, réglez le courant de soudage à l'aide de la
pédale, qui doit être connectée au raccord à 7 broches (12). La valeur de surintensité de
l'arc électrique (démarrage à chaud) à l'aide du bouton de droite (7).
Courant de soudage ajustable :
Tension d'entrée de 120 V : Min 20 A - Max. 80 A
Tension d'entrée de 230 V : Min. 20 A - Max 170 A
TABLEAU DE RÉGLAGE SOUDAGE À LA BAGUETTE 190 MP
MÉTAUX
TYPE D'ÉLECTRODE
(Fil)
Bouton de réglage
6013
Acier doux
7018
Acier inoxydable
Réglage pour soudage TIG (GTAW) par contact
Réglage de l'équipement pour le soudage TIG (GTAW) avec commande au pied :
• Sélectionnez la fonction TIG sur le panneau de commande à l'aide du bouton (6).
• Choisissez LOCAL à l'aide de l'interrupteur (20).
• Connectez le câble de chalumeau TIG à la douille négative dinse (9) de la soudeuse.
• Connectez le raccord du câble de mise à la terre à la douille positive dinse (10) de la
soudeuse.
• Connectez le câble de commande du chalumeau TIG au raccord à 7 broches (12).
BOUTEILLE DE GAZ
Argon + CO2
Bouteille ou bouteille de
CO2
Bouteille d'argon
Bouteille d'argon
1/16" (1,6 mm)
Bouton de gauche
30-35
30-35
316 30-35
WWW.FORNEYIND.COM
Bobine de fil d'acier doux enrobé de cuivre
Pour le soudage FLUXCORE WIRE (AU FIL
FOURRÉ), « FCAW », utilisez une bobine
de fil fourré
Bobine de fil d'acier inoxydable
Bobine de fil d'aluminium
ELECTRODE DIAMETER
0.0787'' (2 mm) 3/32" (2,4 mm)
Bouton de gauche Bouton de gauche
40-70 70-95
40-70 70-110
40-70 40-80
FIL
1/8" (3 mm) 5/32" (4 mm)
Bouton de gauche Bouton de gauche
100-135 145-160
90-160 130-160
60-110
TENSION D'ENTRÉE DE 230 V NÉCESSAIRE
90-150
