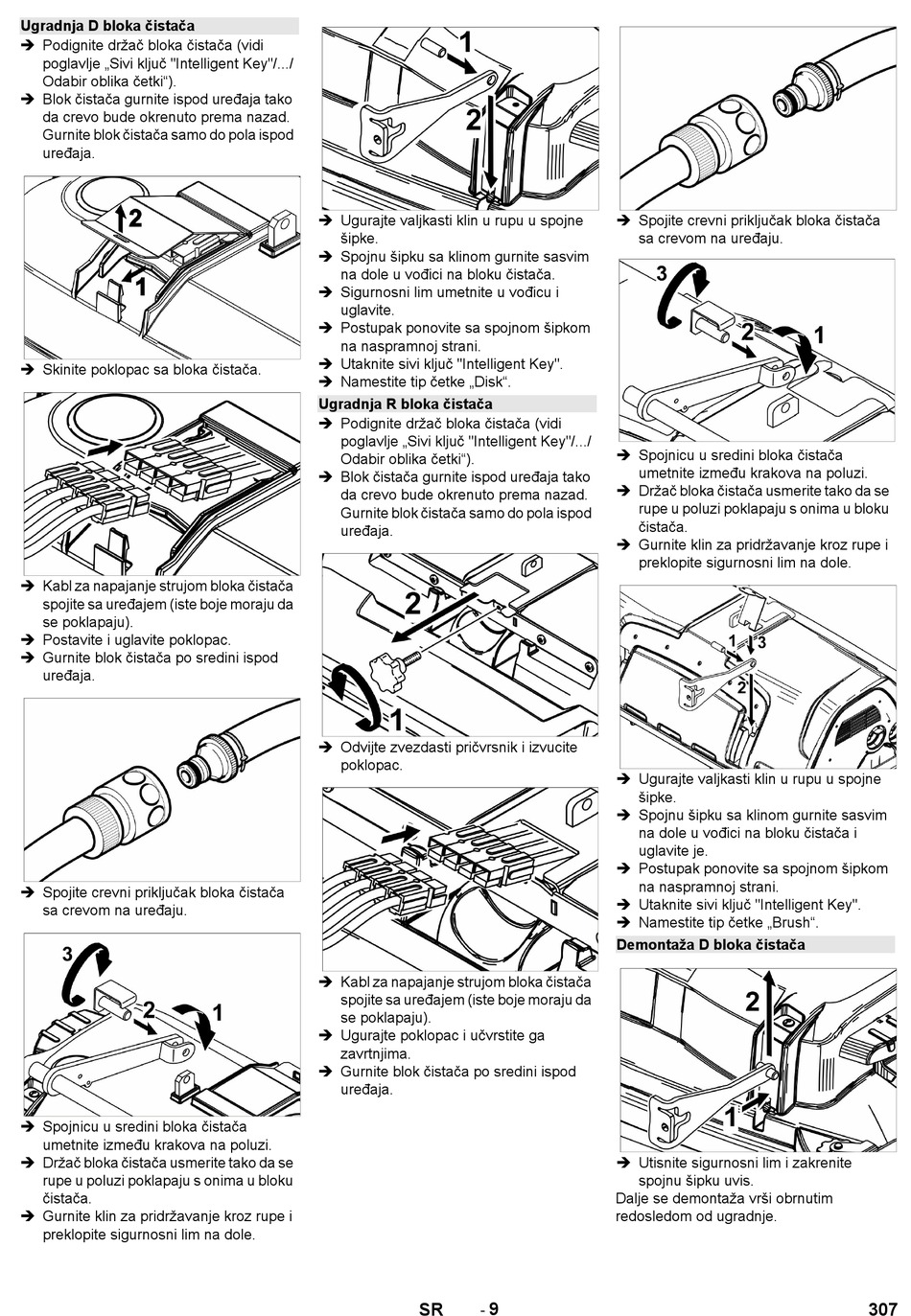

Ugradnja D bloka čistača
 Podignite držač bloka čistača (vidi
poglavlje „Sivi ključ "Intelligent Key"/.../
Odabir oblika četki").
 Blok čistača gurnite ispod uređaja tako
da crevo bude okrenuto prema nazad.
Gurnite blok čistača samo do pola ispod
uređaja.
 Skinite poklopac sa bloka čistača.
 Kabl za napajanje strujom bloka čistača
spojite sa uređajem (iste boje moraju da
se poklapaju).
 Postavite i uglavite poklopac.
 Gurnite blok čistača po sredini ispod
uređaja.
 Spojite crevni priključak bloka čistača
sa crevom na uređaju.
 Spojnicu u sredini bloka čistača
umetnite između krakova na poluzi.
 Držač bloka čistača usmerite tako da se
rupe u poluzi poklapaju s onima u bloku
čistača.
 Gurnite klin za pridržavanje kroz rupe i
preklopite sigurnosni lim na dole.
 Ugurajte valjkasti klin u rupu u spojne
šipke.
 Spojnu šipku sa klinom gurnite sasvim
na dole u vođici na bloku čistača.
 Sigurnosni lim umetnite u vođicu i
uglavite.
 Postupak ponovite sa spojnom šipkom
na naspramnoj strani.
 Utaknite sivi ključ "Intelligent Key".
 Namestite tip četke „Disk".
Ugradnja R bloka čistača
 Podignite držač bloka čistača (vidi
poglavlje „Sivi ključ "Intelligent Key"/.../
Odabir oblika četki").
 Blok čistača gurnite ispod uređaja tako
da crevo bude okrenuto prema nazad.
Gurnite blok čistača samo do pola ispod
uređaja.
 Odvijte zvezdasti pričvrsnik i izvucite
poklopac.
 Kabl za napajanje strujom bloka čistača
spojite sa uređajem (iste boje moraju da
se poklapaju).
 Ugurajte poklopac i učvrstite ga
zavrtnjima.
 Gurnite blok čistača po sredini ispod
uređaja.
9
-
SR
 Spojite crevni priključak bloka čistača
sa crevom na uređaju.
 Spojnicu u sredini bloka čistača
umetnite između krakova na poluzi.
 Držač bloka čistača usmerite tako da se
rupe u poluzi poklapaju s onima u bloku
čistača.
 Gurnite klin za pridržavanje kroz rupe i
preklopite sigurnosni lim na dole.
 Ugurajte valjkasti klin u rupu u spojne
šipke.
 Spojnu šipku sa klinom gurnite sasvim
na dole u vođici na bloku čistača i
uglavite je.
 Postupak ponovite sa spojnom šipkom
na naspramnoj strani.
 Utaknite sivi ključ "Intelligent Key".
 Namestite tip četke „Brush".
Demontaža D bloka čistača
 Utisnite sigurnosni lim i zakrenite
spojnu šipku uvis.
Dalje se demontaža vrši obrnutim
redosledom od ugradnje.
