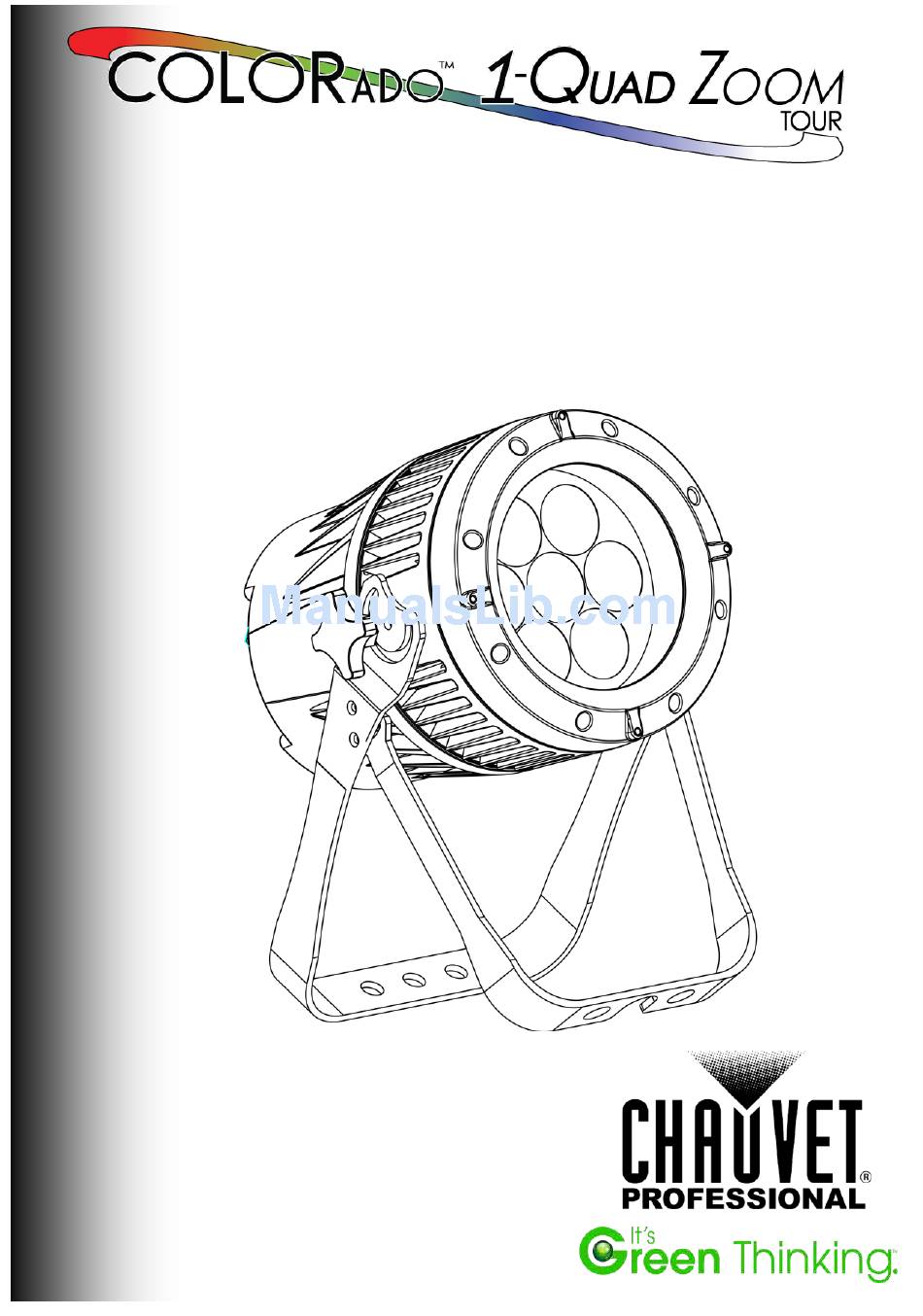

  • Page 1 Quick Reference Guide English Español Français...
  • Page 2 COLORado™ 1-Quad Zoom Tour QRG The COLORado™ 1-Quad Zoom Tour Quick Reference Guide (QRG) has basic About This Guide product information such as connection, mounting, menu options, and DMX values. Download the User Manual from www.chauvetprofessional.com for more details. Disclaimer The information and specifications contained in this QRG are subject to change without notice.
  • Page 3 COLORado™ 1-Quad Zoom Tour QRG · · What Is COLORado™ 1-Quad Zoom Tour Gel Frame Holder · (7.5 in/191 mm accessories) Neutrik® powerCON® Power Cord Included · · Warranty Card Gel Frame · · Quick Reference Guide Safety Cable AC Power This product has an auto-ranging power supply that can work with an input voltage range of 100–240 VAC, 50/60 Hz.
  • Page 4 Safety Notes. Use at least one mounting Mounting point per product. Make sure the mounting clamps are capable of supporting the weight of the product. For our CHAUVET® line of mounting clamps, go to www.trusst.com/productcategory/accessories-clamps/. Mounting Clamp Safety Cable Product...

  • Page 5: Menu Map

    COLORado™ 1-Quad Zoom Tour QRG Menu Map Main Level Programming Levels Description GREN Combines red, green, blue, and white BLUE 000–255 to make a custom color (0–100%) STAT WHIT ZOOM Changes the beam angle (zoom) Selects the strobe frequency STRB 00–20 (0–20 Hz) 01–10...
  • Page 6 COLORado™ 1-Quad Zoom Tour QRG Menu Map (Cont.) Main Level Programming Levels Description Turns the passcode on or off Uploads custom programs to other **** SEND/ UPLD COLORado™ 1-Quad Zoom Tour (Enter Passcode) products **** REST Defaults product to factory settings (Enter Passcode) RGB set to 255 = max.

  • Page 7: Dmx Values

    COLORado™ 1-Quad Zoom Tour QRG DMX Values TOUR Channel Function Value Percent/Setting Dimmer 000ó255 0–100% 000ó255 0–100% (Step Duration if Custom 1–10 in CH. 8 is active) 000ó255 0–100% Green (Fade Duration if Custom 1–10 in CH. 8 is active) Blue 000ó255 0–100% White...
  • Page 8 COLORado™ 1-Quad Zoom Tour QRG DMX Values (Cont.) TOUR Channel Function Value Percent/Setting 000ó040 No function (Cont.) 041ó050 Auto 1 051ó060 Auto 2 061ó070 Auto 3 071ó080 Auto 4 081ó090 Auto 5 091ó100 Auto 6 101ó110 Auto 7 111ó120 Auto 8 121ó130 Auto 9 Programs...
  • Page 9 COLORado™ 1-Quad Zoom Tour QRG DMX Values (Cont.) AR1.D Channel Function Value Percent/Setting Dimmer 000ó255 0–100% 000ó255 0–100% Green 000ó255 0–100% Blue 000ó255 0–100% ARC.2 Channel Function Value Percent/Setting 000ó255 0–100% Green 000ó255 0–100% Blue 000ó255 0–100% White 000ó255 0–100% AR2.D Channel Function...

  • Page 10: Ó070 R

    COLORado™ 1-Quad Zoom Tour QRG DMX Values (Cont.) TR16 Channel Function Value Percent/Setting Dimmer 000ó255 0–100% 000ó255 Fine control (16-bit) (Step Duration if Fine Dimmer Custom 1–10 in CH. 13 is active) 000ó255 0–100% (Fade Duration if Custom 1–10 in CH. 13 is active) Fine Red 000ó255 Fine control (16-bit)

  • Page 11: Ó050 Auto

    COLORado™ 1-Quad Zoom Tour QRG DMX Values (Cont.) TR16 Channel Function Value Percent/Setting 000ó040 No function (Cont.) 041ó050 Auto 1 051ó060 Auto 2 061ó070 Auto 3 071ó080 Auto 4 081ó090 Auto 5 091ó100 Auto 6 101ó110 Auto 7 111ó120 Auto 8 121ó130 Auto 9 Programs...

  • Page 12: Ó210 White

    COLORado™ 1-Quad Zoom Tour QRG DMX Values (Cont.) STD.Y Channel Function Value Percent/Setting Dimmer 000ó255 0–100% 000ó255 Fine control (16-bit) Fine Dimmer (Step Duration if Custom 1–10 in CH. 13 is active) 000ó255 0–100% (Fade Duration if Custom 1–10 in CH. 13 is active) Fine Red 000ó255 Fine control (16-bit)

  • Page 13: Ó060 Auto

    COLORado™ 1-Quad Zoom Tour QRG DMX Values (Cont.) STD.Y Channel Function Value Percent/Setting 000ó040 No function (Cont.) 041ó050 Auto 1 051ó060 Auto 2 061ó070 Auto 3 071ó080 Auto 4 081ó090 Auto 5 091ó100 Auto 6 101ó110 Auto 7 111ó120 Auto 8 121ó130 Auto 9 Programs...

  • Page 14: Ó220 White

    COLORado™ 1-Quad Zoom Tour QRG DMX Values (Cont.) FULL Channel Function Value Percent/Setting Dimmer 000ó255 0–100% 000ó255 Fine control (16-bit) Fine Dimmer (Step Duration if Custom 1–10 in CH. 21 is active) 000ó255 0–100% Red 1 (Fade Duration if Custom 1–10 in CH. 21 is active) Fine Red 1 000ó255 Fine control (16-bit)

  • Page 15: Ó080 Auto

    COLORado™ 1-Quad Zoom Tour QRG DMX Values (Cont.) FULL Channel Function Value Percent/Setting 000ó040 No function (Cont.) 041ó050 Auto 1 051ó060 Auto 2 061ó070 Auto 3 071ó080 Auto 4 081ó090 Auto 5 091ó100 Auto 6 101ó110 Auto 7 111ó120 Auto 8 121ó130 Auto 9 Programs...

  • Page 16: Ó230 White

    COLORado™ 1-Quad Zoom Tour QRG DMX Values (Cont.) Channel Function Value Percent/Setting Dimmer 000ó255 0–100% 000ó255 0–100% (Step Duration if Custom 1–10 in CH. 8 is active) 000ó255 0–100% Green (Fade Duration if Custom 1–10 in CH. 8 is active) Blue 000ó255 0–100% White...

  • Page 17: Ó100 Auto

    COLORado™ 1-Quad Zoom Tour QRG DMX Values (Cont.) Channel Function Value Percent/Setting 000ó040 No function (Cont.) 041ó050 Auto 1 051ó060 Auto 2 061ó070 Auto 3 071ó080 Auto 4 081ó090 Auto 5 091ó100 Auto 6 101ó110 Auto 7 111ó120 Auto 8 121ó130 Auto 9 Programs...
  • Page 18 COLORado™ 1-Quad Zoom Tour GRR La Guía de Referencia Rápida (GRR) del COLORado™ 1-Quad Zoom Tour Acerca de Esta contiene información básica sobre el producto, como montaje, opciones de menú y Guía valores DMX. Descargue el Manual de Usuario de www.chauvetprofessional.com para información más detallada.
  • Page 19 COLORado™ 1-Quad Zoom Tour GRR · · Qué va COLORado™ 1-Quad Zoom Tour Soporte para el Marco de Gel · (accesorios 7,5''/191 mm) Cable de Alimentación Incluido · Neutrik® powerCON® Cable de Seguridad · · Marco de Gel Tarjeta de Garantía ·...
  • Page 20 Antes de montar este producto, lea las Notas de seguridad. Asegúrese de que las Montaje abrazaderas de montaje son capaces de soportar el peso del producto. Para nuestra línea CHAUVET® de abrazaderas de montaje, visite www.trusst.com/product category/accessories-clamps/. Abrazadera de Montaje Cable de seguridad...

  • Page 21: Opciones De Men

    COLORado™ 1-Quad Zoom Tour GRR Opciones de Menú Nivel Principal Niveles de Programación Descripción Combina rojo, verde, azul y blanco GREN para formar un color personalizado BLUE 000–255 (0–100%) STAT WHIT ZOOM Cambia el ángulo del haz (zoom) Selecciona la frecuencia de STRB 00–20 estroboscopio (0–20 Hz)
  • Page 22 COLORado™ 1-Quad Zoom Tour GRR Opciones de Menú (Cont.) Nivel Principal Niveles de Programación Descripción Combina rojo, verde, azul y blanco GREN 000– para generar un color personalizado BLUE (0–100%) WHIT ZOOM Selecciona el ángulo del haz (zoom) EDIT 01–10 01–30 Selecciona la frecuencia de STRB...
  • Page 23 COLORado™ 1-Quad Zoom Tour GRR Opciones de Menú (Cont.) Nivel Principal Niveles de Programación Descripción Modifica los macros de color usados GREN CAL1 en las personalidades TOUR, FULL, 01–11 BLUE C1Q, TR16 y STD.Y WHIT 000–255 **** (Introducir Define la temperatura de color usada código de CAL2 GREN...
  • Page 24 COLORado™ 1-Quad Zoom Tour GRR Valores DMX TOUR Canal Función Valor Porcentaje/Configuración Atenuador 000ó255 0–100% 000ó255 0–100% (Duración del Paso si Rojo Personalizado 1–10 está activo en Canal 8) 000ó255 0–100% (Duración del Fade si Verde Personalizado 1–10 está activo en Canal 8) Azul 000ó255 0–100% Blanco...
  • Page 25 COLORado™ 1-Quad Zoom Tour GRR Valores DMX (Cont.) TOUR Canal Función Valor Porcentaje/Configuración 000ó040 Sin función (Cont.) 041ó050 Auto 1 051ó060 Auto 2 061ó070 Auto 3 071ó080 Auto 4 081ó090 Auto 5 091ó100 Auto 6 101ó110 Auto 7 111ó120 Auto 8 121ó130 Auto 9 Programas...
  • Page 26 COLORado™ 1-Quad Zoom Tour GRR Valores DMX (Cont.) AR1.D Canal Función Valor Porcentaje/Configuración Atenuador 000ó255 0–100% Rojo 000ó255 0–100% Verde 000ó255 0–100% Azul 000ó255 0–100% ARC.2 Canal Función Valor Porcentaje/Configuración Rojo 000ó255 0–100% Verde 000ó255 0–100% Azul 000ó255 0–100% Blanco 000ó255 0–100% AR2.D Canal...
  • Page 27 COLORado™ 1-Quad Zoom Tour GRR Valores DMX (Cont.) TR16 Canal Función Valor Porcentaje/Configuración Atenuador 000ó255 0–100% 000ó255 Nítido control (16-bit) Atenuador fino (Duración del Paso si Personalizado 1–10 está activo en Canal 13) 000ó255 0–100% Rojo (Duración del Fade si Personalizado 1–10 está...
  • Page 28 COLORado™ 1-Quad Zoom Tour GRR Valores DMX (Cont.) TR16 Canal Función Valor Porcentaje/Configuración 000ó040 Sin función (Cont.) 041ó050 Auto 1 051ó060 Auto 2 061ó070 Auto 3 071ó080 Auto 4 081ó090 Auto 5 091ó100 Auto 6 101ó110 Auto 7 111ó120 Auto 8 121ó130 Auto 9 Programas...
  • Page 29 COLORado™ 1-Quad Zoom Tour GRR Valores DMX (Cont.) STD.Y Canal Función Valor Porcentaje/Configuración Atenuador 000ó255 0–100% 000ó255 Nítido control (16-bit) Atenuador fino (Duración del Paso si Personalizado 1–10 está activo en Canal 13) 000ó255 0–100% Rojo (Duración del Fade si Personalizado 1–10 está...
  • Page 30 COLORado™ 1-Quad Zoom Tour GRR Valores DMX (Cont.) STD.Y Canal Función Valor Porcentaje/Configuración 000ó040 Sin función (Cont.) 041ó050 Auto 1 051ó060 Auto 2 061ó070 Auto 3 071ó080 Auto 4 081ó090 Auto 5 091ó100 Auto 6 101ó110 Auto 7 111ó120 Auto 8 121ó130 Auto 9 Programas...
  • Page 31 COLORado™ 1-Quad Zoom Tour GRR Valores DMX (Cont.) FULL Canal Función Valor Porcentaje/Configuración Atenuador 000ó255 0–100% 000ó255 Nítido control (16-bit) Atenuador fino (Duración del Paso si Personalizado 1–10 está activo en Canal 21) 000ó255 0–100% Rojo 1 (Duración del Fade si Personalizado 1–10 está...
  • Page 32 COLORado™ 1-Quad Zoom Tour GRR Valores DMX (Cont.) FULL Canal Función Valor Porcentaje/Configuración 000ó040 Sin función (Cont.) 041ó050 Auto 1 051ó060 Auto 2 061ó070 Auto 3 071ó080 Auto 4 081ó090 Auto 5 091ó100 Auto 6 101ó110 Auto 7 111ó120 Auto 8 121ó130 Auto 9 Programas...
  • Page 33 COLORado™ 1-Quad Zoom Tour GRR Valores DMX (Cont.) Canal Función Valor Porcentaje/Configuración Atenuador 000ó255 0–100% 000ó255 0–100% (Duración del Paso si Rojo Personalizado 1–10 está activo en Canal 8) 000ó255 0–100% (Duración del Fade si Verde Personalizado 1–10 está activo en Canal 8) Azul 000ó255 0–100% Blanco...
  • Page 34 COLORado™ 1-Quad Zoom Tour GRR Valores DMX (Cont.) Canal Función Valor Porcentaje/Configuración 000ó040 Sin función (Cont.) 041ó050 Auto 1 051ó060 Auto 2 061ó070 Auto 3 071ó080 Auto 4 081ó090 Auto 5 091ó100 Auto 6 101ó110 Auto 7 111ó120 Auto 8 121ó130 Auto 9 Programas...
  • Page 35 COLORado™ 1-Quad Zoom Tour MR Le Manuel de Référence (MR) du COLORado™ 1-Quad Zoom Tour reprend des À Propos de ce informations de base sur cet appareil notamment en matière de connexions, Manuel montage, options de menu et valeurs DMX. Télécharger le Manuel d'Utilisation www.chauvetprofessional.com pour de plus amples informations.
  • Page 36 COLORado™ 1-Quad Zoom Tour MR · · Ce Qui est COLORado™ 1-Quad Zoom Tour Support de Gélatine · (accessoires 7,5 pouces/191 mm) Un Cordon d'Alimentation Inclus · powerCON® de Neutrik® Un Câble de Sécurité · · Gélatine Une Fiche de Garantie ·...
  • Page 37 Avant de monter cet appareil, lisez et assimilez les Consignes de Sécurité. Veillez à ce que les fixations sont capables de supporter le poids de l'unité. Découvrez notre gamme fixations CHAUVET® www.trusst.com/productcategory/accessories-clamps/. Clip de Fixation Câble de Sécurité Schéma de Montage de l'Appareil Montage au Sol Fixez le câble de sécurité...

  • Page 38: Options Du Menu

    COLORado™ 1-Quad Zoom Tour MR Options du Menu Niveau Niveaux de Programmation Description Principal Combine les couleurs rouge, vert, GREN bleu et blanc pour un résultat BLUE 000–255 personnalisé (0–100%) STAT WHIT ZOOM Change l'angle du faisceau (zoom) Sélectionne la fréquence du STRB 00–20 stroboscope (0–20 Hz)
  • Page 39 COLORado™ 1-Quad Zoom Tour MR Options du Menu (Suite) Niveau Niveaux de Programmation Description Principal Combine rouge, vert, bleu et blanc GREN afin de créer une couleur BLUE 000– personnalisée (0–100%) WHIT Sélection de l'angle du faisceau ZOOM EDIT 01–10 01–30 (zoom) Permet la sélection de la fréquence du...
  • Page 40 COLORado™ 1-Quad Zoom Tour MR Options du Menu (Suite) Niveau Niveaux de Programmation Description Principal Modifie les couleurs des macros GREN CAL1 utilisées dans les personnalités 01–11 BLUE TOUR, FULL, C1Q, TR16, et STD.Y WHIT 000–255 **** (Saisir le Définit la température de la couleur mot de CAL2 GREN...
  • Page 41 COLORado™ 1-Quad Zoom Tour MR Valeurs DMX TOUR Canal Fonction Valeur Pourcentage/Configuration Gradateur 000ó255 0–100% 000ó255 0–100% (Durée de Pas si Rouge Personnalisé 1–10 est activé dans Canal 8) 000ó255 0–100% (Durée du Fond si Vert Personnalisé 1–10 est activé dans Canal 8) Bleu 000ó255 0–100% Blanc...
  • Page 42 COLORado™ 1-Quad Zoom Tour MR Valeurs DMX (Suite) TOUR Canal Fonction Valeur Pourcentage/Configuration 000ó040 Pas de fonction (Suite) 041ó050 Auto 1 051ó060 Auto 2 061ó070 Auto 3 071ó080 Auto 4 081ó090 Auto 5 091ó100 Auto 6 101ó110 Auto 7 111ó120 Auto 8 121ó130 Auto 9...
  • Page 43 COLORado™ 1-Quad Zoom Tour MR Valeurs DMX (Suite) AR1.D Canal Fonction Valeur Pourcentage/Configuration Gradateur 000ó255 0–100% Rouge 000ó255 0–100% Vert 000ó255 0–100% Bleu 000ó255 0–100% ARC.2 Canal Fonction Valeur Pourcentage/Configuration Rouge 000ó255 0–100% Vert 000ó255 0–100% Bleu 000ó255 0–100% Blanc 000ó255 0–100% AR2.D Canal...
  • Page 44 COLORado™ 1-Quad Zoom Tour MR Valeurs DMX (Suite) TR16 Canal Fonction Valeur Pourcentage/Configuration Gradateur 000ó255 0–100% 000ó255 Contrôle précis (16-bit) Gradateur fin (Durée de Pas si Personnalisé 1–10 est activé dans Canal 13) 000ó255 0–100% Rouge (Durée du Fond si Personnalisé 1–10 est activé...
  • Page 45 COLORado™ 1-Quad Zoom Tour MR Valeurs DMX (Suite) TR16 Canal Fonction Valeur Pourcentage/Configuration 000ó040 Pas de fonction (Suite) 041ó050 Auto 1 051ó060 Auto 2 061ó070 Auto 3 071ó080 Auto 4 081ó090 Auto 5 091ó100 Auto 6 101ó110 Auto 7 111ó120 Auto 8 121ó130 Auto 9...
  • Page 46 COLORado™ 1-Quad Zoom Tour MR Valeurs DMX (Suite) STD.Y Canal Fonction Valeur Pourcentage/Configuration Gradateur 000ó255 0–100% 000ó255 Contrôle précis (16-bit) Gradateur fin (Durée de Pas si Personnalisé 1–10 est activé dans Canal 13) 000ó255 0–100% Rouge (Durée du Fond si Personnalisé 1–10 est activé...
  • Page 47 COLORado™ 1-Quad Zoom Tour MR Valeurs DMX (Suite) STD.Y Canal Fonction Valeur Pourcentage/Configuration 000ó040 Pas de fonction (Suite) 041ó050 Auto 1 051ó060 Auto 2 061ó070 Auto 3 071ó080 Auto 4 081ó090 Auto 5 091ó100 Auto 6 101ó110 Auto 7 111ó120 Auto 8 121ó130 Auto 9...
  • Page 48 COLORado™ 1-Quad Zoom Tour MR Valeurs DMX (Suite) FULL Canal Fonction Valeur Pourcentage/Configuration Gradateur 000ó255 0–100% 000ó255 Contrôle précis (16-bit) Gradateur fin (Durée de Pas si Personnalisé 1–10 est activé dans Canal 21) 000ó255 0–100% Rouge 1 (Durée du Fond si Personnalisé 1–10 est activé...
  • Page 49 COLORado™ 1-Quad Zoom Tour MR Valeurs DMX (Suite) FULL Canal Fonction Valeur Pourcentage/Configuration 000ó040 Pas de fonction (Suite) 041ó050 Auto 1 051ó060 Auto 2 061ó070 Auto 3 071ó080 Auto 4 081ó090 Auto 5 091ó100 Auto 6 101ó110 Auto 7 111ó120 Auto 8 121ó130 Auto 9...
  • Page 50 COLORado™ 1-Quad Zoom Tour MR Valeurs DMX (Suite) Canal Fonction Valeur Pourcentage/Configuration Gradateur 000ó255 0–100% 000ó255 0–100% (Durée de Pas si Rouge Personnalisé 1–10 est activé dans Canal 8) 000ó255 0–100% (Durée du Fond si Vert Personnalisé 1–10 est activé dans Canal 8) Bleu 000ó255 0–100% Blanc...
  • Page 51 COLORado™ 1-Quad Zoom Tour MR Valeurs DMX (Suite) Canal Fonction Valeur Pourcentage/Configuration 000ó040 Pas de fonction (Suite) 041ó050 Auto 1 051ó060 Auto 2 061ó070 Auto 3 071ó080 Auto 4 081ó090 Auto 5 091ó100 Auto 6 101ó110 Auto 7 111ó120 Auto 8 121ó130 Auto 9 Programmes...
  • Page 52 Outside the U.S., United Kingdom, Ireland, or Mexico, contact the dealer of record. Follow their instructions to request support or to return a product. Visit our website for contact details. COLORado™ 1-Quad Zoom Tour QRG, Rev. 1 ML│ © Copyright 2014 CHAUVET® │All rights reserved. Printed in P. R. C.
