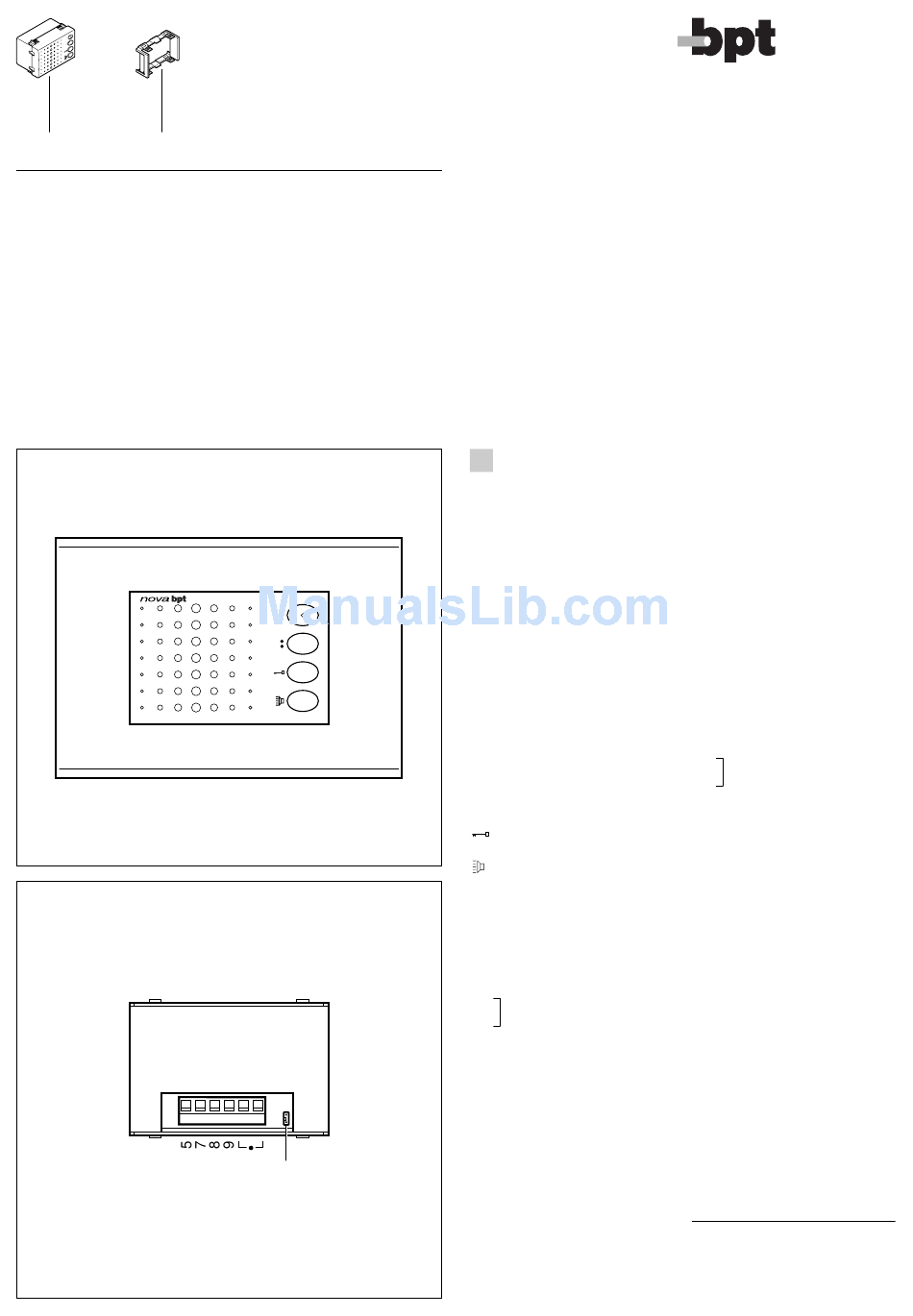

Bpt NC/221 Installation Instructions

1 2
1)Modulo viva-voce/Hands-free mo-
dule/Modul mit Freisprechfunktion/
Module vive-voix/Módulo manos
libres/Módulo viva-voz.
2)Adattatore copriforo/Hole
adapter/Adapter Abdeckklappe/
Adaptateur couvre-trou/Adaptador
cubre orificio/Adaptador tapa-furo.
04.2001/2404-7711
plug
SW1
NC/220
NC/221
ISTRUZIONI PER
I
L'INSTALLAZIONE
MODULO VIVA-VOCE NC/220
Modulo audio a viva-voce da utiliz-
zare negli impianti citofonici serie
200.
Per il funzionamento del modulo
viva-voce è necessaria la centrali-
na di controllo GVV/200. Va instal-
lato in una scatola da incasso ret-
tangolare unificata da tre moduli.
L'apparecchio è fornito di un adat-
tatore per l'utilizzo di alcuni model-
li di placche in commercio.
Sulla parte posteriore del modulo
sono previsti i ganci per l'eventua-
le montaggio del decodificatore
CD/200.
È munito dei seguenti comandi
(fig. 1):
•
Servizi ausiliari
•
Apriporta
1
Audio (il pulsante deve esse-
re mantenuto premuto duran-
te tutta la conversazione)
(fig. 2)
Funzione dei morsetti
5 – alimentazione (comune)
7 chiamata
8 audio al derivato interno
9 audio al posto esterno
•
aux
•
Funzione del ponticello SW1
Normalmente viene fornito inserito.
Togliere il ponticello qualora si
voglia attenuare il volume della
nota di chiamata (fig. 2).
Caratteristiche tecniche
• Potenza massima commutabile
del pulsante servizi ausiliari:
max. 24V 50 mA.
• Temperatura di funzionamento:
da 0 °C a +35 °C.
NOTA. Nello stesso impianto non
si possono installare apparecchi a
2
cornetta (C/200 o XC/200) assieme
BPT S.p.A.
30020 Cinto Caomaggiore
Venezia/Italy
ad apparecchi a viva-voce NC/220.

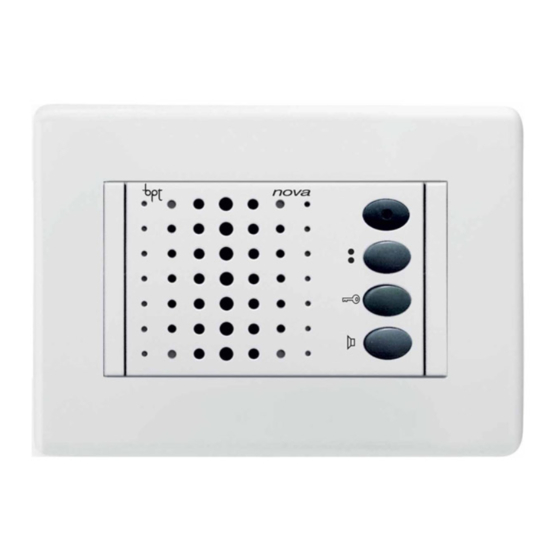

MODULO VIVA-VOCE NC/221
Modulo audio a viva-voce amplifi-
cato, di disegno simile al mod.
NC/220, da utilizzare negli impianti
citofonici (con segreto di conver-
sazione) e videocitofonici serie
200.
Per il funzionamento del modulo
viva-voce è necessaria la centrali-
na di controllo GVV/200.
(fig. 3)
Funzione dei morsetti
E abilitazione
5 – alimentazione (comune)
7 chiamata
8 audio al derivato interno
9 audio al posto esterno
20 chiamata dal pianerottolo
•
aux
•
Funzione del ponticello SW1
Normalmente viene fornito inserito.
Togliere il ponticello qualora si
voglia attenuare il volume della
nota di chiamata (fig. 3).
Caratteristiche tecniche
• Potenza massima commutabile
del pulsante servizi ausiliari:
max. 24V 50 mA.
• Temperatura di funzionamento:
da 0 °C a +35 °C.
NOTA. Nello stesso impianto si pos-
sono installare sia derivati interni a
cornetta che a viva-voce NC/221.
Installazione dei moduli
Murare la scatola incasso a filo
muro e ad una altezza adeguata
all'utente.
Esempi di montaggio del modulo
viva-voce in una scatola incasso
unificata da tre moduli con alcune
placche in commercio (fig. 4):
1 (fig. 5)
A (scatola incasso)
B (telaio BTICINO art. L4703 o art.
N4703)
C (placca BTICINO serie Living
art. L4803 o Light art. N4803).
1
