Bpt NOVAKIT Series Instructions For Use And Installation

NC/321
SW1
B
M1
07.2007/24084401
LED
NVM/301
CN1
SW1
CN1 M1
CN3 SW2
3
NOVAKIT/..
1
ISTRUZIONI PER L'USO
I
E INSTALLAZIONE
VIDEOCITOFONO A COLORI
VIVAVOCE NVM/301+NC/321
Videocitofono a colori vivavoce da
utilizzare negli impianti sistema X1
(alimentazione integrata nel BUS).
L'apparecchio è completo di un telaio
da 6 moduli, 3 adattatori copriforo (1
centrale da 8,5 mm e 2 laterali da 4,5
mm) dalla placca VIMAR serie Idea
e da una scatola d'incasso da 6
2
moduli (fig. 5).
Il videocitofono può anche essere
installato in due scatole da incasso
da 3 moduli (fig. 4).
L'apparecchio è munito di un telaio e
adattatori per l'utilizzo di alcuni
modelli di placche in commercio.

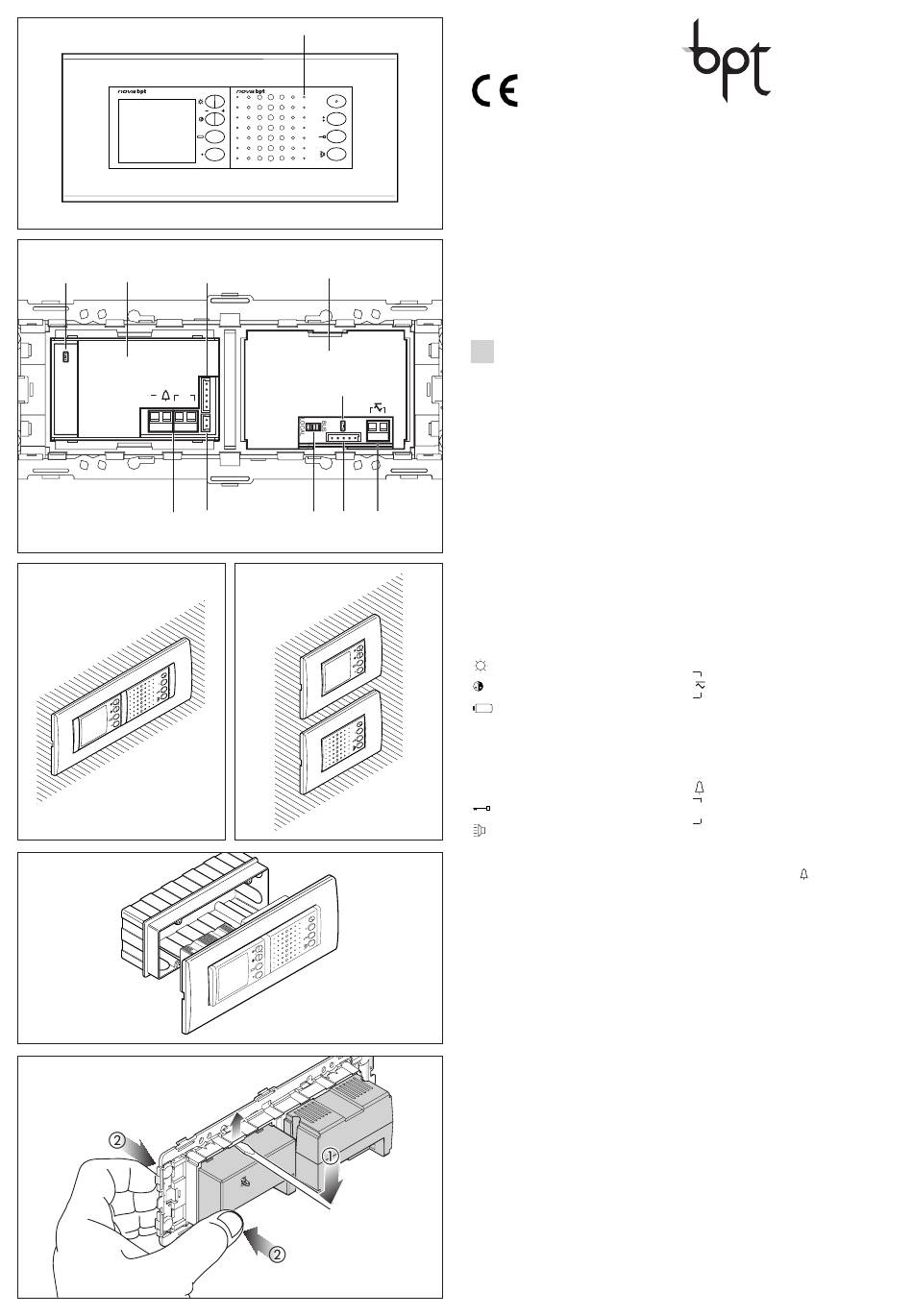

È munito dei seguenti comandi (fig. 1):
Luminosità
Saturazione colore
Inserimento posto esterno
Comando centralizzato
•
(luce scale, selezione posto
esterno)
•
Servizi ausiliari
•
Apriporta
4
Audio
LED Indicazione luminosa rossa di
collegamento audio attivo
Funzionamento vivavoce
Premere il pulsante audio per un
tempo inferiore a 0,5 s per attivare la
comunicazione con il posto esterno
(il LED si accende).
Per chiudere la comunicazione pre-
mere nuovamente il pulsante audio
per un tempo inferiore a 0,5 s (il LED
lampeggia).
Dopo questa manovra è possibile
5
riattivare la comunicazione entro un
tempo di 10 s, dopo i quali l'impianto
si disattiva (il LED si spegne).
Funzionamento parlo-ascolto
Mantenere premuto il pulsante audio
per attivare la comunicazione con il
posto esterno e parlare (il LED si
accende).
Rilasciare il pulsante per ascoltare.
Per chiudere la comunicazione pre-
mere il pulsante audio per un tempo
inferiore a 0,5 s (il LED lampeggia).
Dopo questa manovra è possibile
riattivare la comunicazione entro un
tempo di 10 s, dopo i quali l'impianto
si disattiva (il LED si spegne).
Taratura dei livelli audio
6
- Attivare il derivato interno e sele-
BPT S.p.A.
Via Roma 41
30020 Cinto Caomaggiore-Ve-Italy
www.bpt.it-info@bpt.it
zionare la modalità di funzionamento
parlo-ascolto.
- Regolare i volumi nel posto esterno
in funzionamento parlo ed ascolto.
- Passare in funzionamento viva-
voce e controllare la regolarità della
commutazione da un canale all'altro.
- Qualora ci fosse difficoltà a pren-
dere la linea in una delle due direzio-
ni, aumentare leggermente il volume
nella direzione in cui è difficile pren-
dere la linea e diminuirlo leggermen-
te nella direzione opposta.
Negli impianti misti (derivati interni a
cornetta e vivavoce) si consiglia di
regolare prima i livelli di comunica-
zione relativi ai derivati vivavoce.
Eventualmente regolare nel posto
esterno i volumi al fine di ottenere il
migliore compromesso.
Funzione dei morsetti NVM/301
(fig. 2)
Morsettiera M1
12÷16 V ca, 14÷18 Vcc
alimentazione monitor
in modo locale
Funzione dei morsetti NC/321
(fig. 2)
Morsettiera M1
– massa
chiamata dal pianerottolo
B linea
Chiamata dal pianerottolo
L'apparecchio è provvisto di un
ingresso (morsetto ) per la chiama-
ta differenziata (es. dal pianerottolo)
a nota continua (2 s circa).
Funzione del connettore CN1
(NC/321)
Connettore da utilizzare per collega-
re, tramite l'apposito cablaggio, il
modulo audio al modulo video
NVM/301 (fig. 2).
Funzione del connettore CN3
(NC/321)
Connettore per comando remoto di
attivazione audio e comando apripor-
ta (fig. 2).
Funzione del ponticello SW1
(NC/321)
(Attenuazione della chiamata)
Normalmente viene fornito inserito.
Togliere il ponticello SW1 (fig. 2) qua-
lora si voglia attenuare il volume della
nota di chiamata.
Numero massimo di derivati attivati
dalla stessa chiamata:
- 3 con chiamata normale (ponticello
SW1 inserito);
- 1 con chiamata normale e 7 con
chiamata attenuata (ponticello SW1
non inserito).
