Français
Symbole Nom
LAN
(1 à 4)
Imprimante

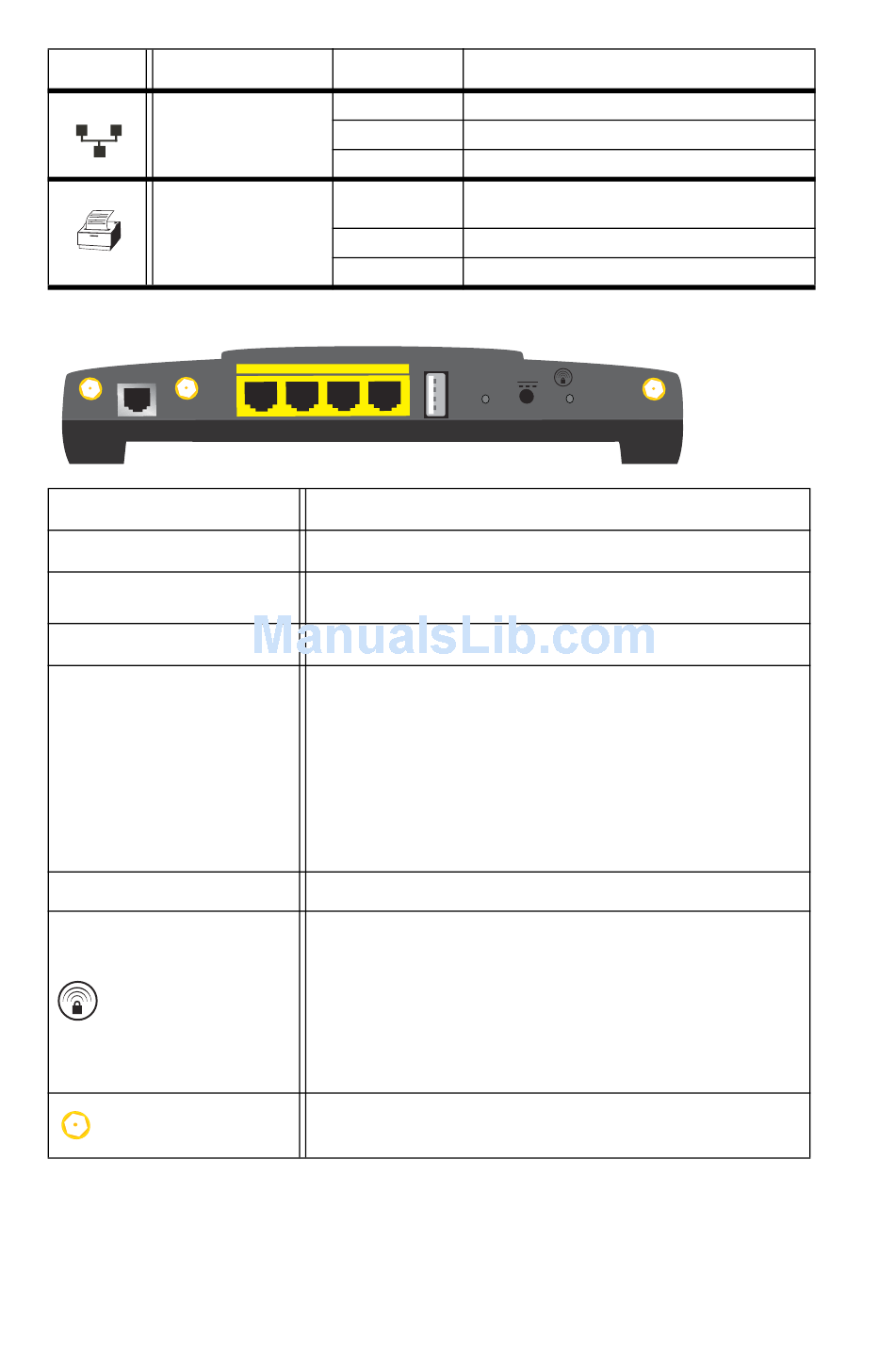

Face arrière
ADSL
Elément
ADSL
LAN 1 à 4
USB
Reset (Réinitialiser)
15VDC (15 VCC)
SecureEasySetup
16
Etat
Eteint
Continu
Clignotant
Eteint
Continu
Clignotant
1 2 3 4
Fonction
Connecte votre passerelle à votre ligne ADSL.
Connecte des périphériques supplémentaires à votre
passerelle.
Connecte votre passerelle à une imprimante USB.
Redémarre votre passerelle ou rétablit les réglages
d'usine par défaut de votre passerelle.
• Pour redémarrer votre passerelle sans modifier
vos paramètres actuels, appuyez sur le bouton Reset
(Réinitialiser) et maintenez-le enfoncé pendant
1 seconde.
• Pour rétablir les réglages d'usine par défaut
de votre passerelle, appuyez sur le bouton de Reset
(Réinitialiser) pendant au moins 7 secondes.
Connecte l'adaptateur secteur à votre passerelle.
Active SecureEasySetup sur votre passerelle.
• Pour activer SecureEasySetup sur votre passerelle,
maintenez le bouton SecureEasySetup enfoncé pendant
1 seconde.
• Pour rétablir la valeur par défaut de vos paramètres
de sécurité sans fil (aucune sécurité activée),
maintenez le bouton SecureEasySetup enfoncé pendant
7 secondes.
Connecte une antenne à la passerelle.
Condition
Pas de connexion LAN.
Connexion LAN établie.
Envoi ou réception de données.
Pas de connexion imprimante
détectée.
Connexion imprimante détectée.
Envoi de données à l'imprimante.
USB
Secure
15VDC
Easy
Setup
Reset
