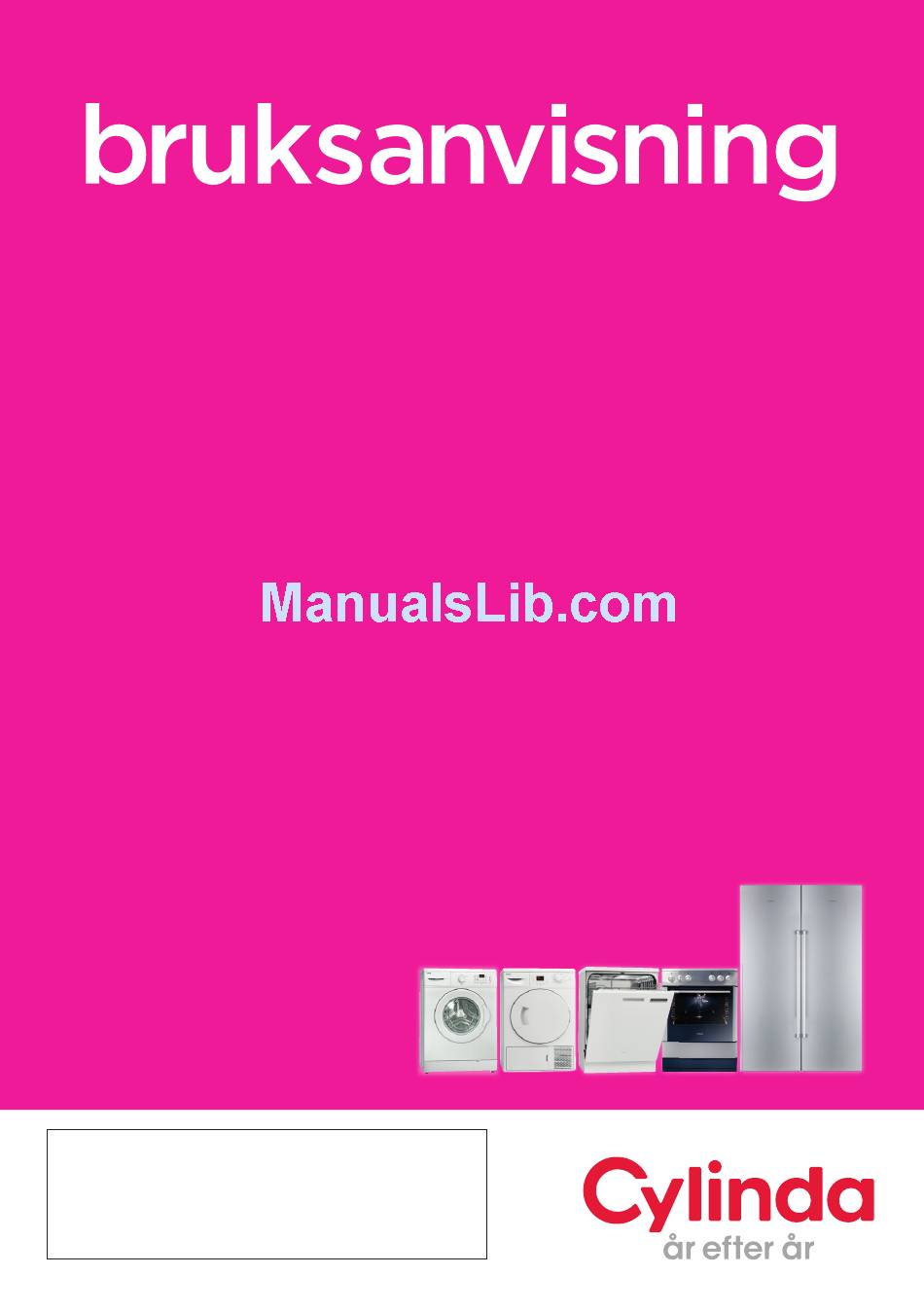

- Page 1 Stella Trend, Triton Trend Thea Trend, Nova Trend...
-
Page 3: Bästa Kund
Bästa kund! Tack för att du har valt denna förstklassiga köksfläkt tillverkad av Cylinda. Läs igenom denna bruksanvisning noga. Här finns viktig information som hjälper dig installera och använda köks- fläkten korrekt, vilket i sin tur ger pålitlig drift i lång tid framöver. - Page 4 ar försiktig Före installation VarNiNg! Anslut inte köksfläk- ten till elnätet förrän installation har slut- förts. Bryt strömmen till köksfläkten före all form av rengöring eller underhåll genom att dra ur stickkontakten eller stänga av huvud- brytaren. Bär alltid arbetshandskar vid installation och underhåll.
- Page 5 Mat som tillagas i matfett ska övervakas konstant så att matfet- tet inte överhettas och börjar brinna. Delar av kåpan kan bli varma vid användning av spisen. Följ alltid myndigheternas gällande tekniska föreskrifter och säkerhetsföreskrifter för utsläpp av förorenad luft. Kåpan måste rengöras regelbundet på...
- Page 7 10mm 10 cm Æ16 cm Æ Æ 4.5x50mm Æ 8x40mm >1 cm W -2 cm >1 cm 220-240V 16 cm 50-60Hz W cm >30 cm >30 cm...
-
Page 10: Installation
Minsta tillåtna avstånd från spishällen upp till köksfläktens Installation nedersta del är 50 cm vid elspis och 65 cm vid gasspis eller kombinerad gas- och elspis. Om installationsanvisningarna för en gasspis anger ett större avstånd gäller det större avståndet. laNslutNiNg Kontrollera att nätspänningen överensstämmer med den an- givna spänningen på... - Page 11 På modeller anslutna till ventilationskanal leds osen från spis- Modell ansluten till en ut i det fria via ett särskilt rör anslutet ovanpå kåpan med ventilationskanal en fläns. Observera! Utblåsröret ingår inte i leveransen utan måste köpas separat. Utblåsrörets diameter måste vara densamma som flänsens. När utblåsröret dras horisontellt måste det ha en lätt lutning (ca 10°) uppåt för att luften lätt ska ledas ut ur rummet.
- Page 12 Touchkontrollpanel 1. Minska hastigheten/stänga av Den här knappen används för att minska motorns hastighet. Håll knappen intryckt för att stänga av köksfl äkten. 2. Öka hastigheten/starta Om fl äkten är avstängd ska du trycka på den här knappen för att starta motorn på den lägsta hastigheten.
-
Page 13: Byte Av Lampor
Upprepa momenten i omvänd ordningsföljd för att sätta i den nya lampan. VIKTIGT! Använd alltid samma typ av lampa som installerats av tillverkaren. Om du är osäker på vilken typ av lampa det ska vara, kan du kontakta närmaste Cylindaåterförsäljare. -
Page 14: Dear Customer
Dear Customer, Thank you for choosing this high quality cooker hood made by Cylinda. Please read this manual carefully. In it you will find important information that will help you to install and use this appli- ance in a proper manner resulting in long-term reliable operation of the device. - Page 15 autioN Before the installation WARNING! Do not connect the appliance to the mains until the installa- tion is fully complete. Before any cleaning or maintenance opera- tion, disconnect the device from the power supply by removing the plug or switching off the power circuit.
- Page 16 must therefore be avoided in all circumstances. Any frying must be done with care in order to make sure that the oil does not overheat and ignite. Accessible parts of the hood may became hot when used with the cooking appliance. With regards to the technical and safety measures to be adopted for fume discharging it is important to closely follow the regula- tions provided by the local authorities.
- Page 18 10mm 10 cm Æ16 cm Æ Æ 4.5x50mm Æ 8x40mm >1 cm W -2 cm >1 cm 220-240V 16 cm 50-60Hz W cm >30 cm >30 cm...
-
Page 21: Electrical Connection
The minimum distance between the supporting surface for Installation the cooking equipment on the hob and the lowest part of the range hood must not be less than 50cm from electric cookers and 65cm from gas or mixed cookers. If the instructions for installation for the gas hob specify a greater distance, this must be adhered to. -
Page 22: Ducting Version
In this case the fumes are conveyed outside of the building by Ducting version means of a special pipe connected with the connection ring located on top of the hood. Attention! The exhausting pipe is not supplied and must be purchased separately. -
Page 23: Touch Control Panel
Touchcontrol panel 1. Speed decrease / switching off This button is used to decrease the speed of the motor. Press and hold this button to switch off the appliance 2. Speed increase / switching on In the off - mode press this button to switch on the motor in speed one. Pressing this button while the appliance is in operation will increase the speed one step higher (up to speed 4) The speed of the motor is shown on the LED display. -
Page 24: Maintenance
ATTENTION! Before performing any maintenance operation, Maintenance disconnect the hood from the electrical supply by switching off at the connector and removing the connector fuse. Alternatively if the appliance has been connected through a plug and socket, then the plug must be removed from the socket. - Page 25 Proceed in reverse order to install the lighting. IMPORTANT!! Always use the lighting of the same type as installed by the manufacturer. If you are not sure which part to use contact your nearest Cylinda dealer. Namn Tekniska ritningar Name...
- Page 26 Stella Trend 90...
- Page 27 Triton Svart Vit 60...
- Page 28 Triton Svart Vit 90...
- Page 29 Thea Trend V 60...
- Page 30 Thea Trend V 90...
- Page 31 Nova Trend V 60...
- Page 32 Nova Trend V 80...
- Page 33 Nova Trend V 90...
