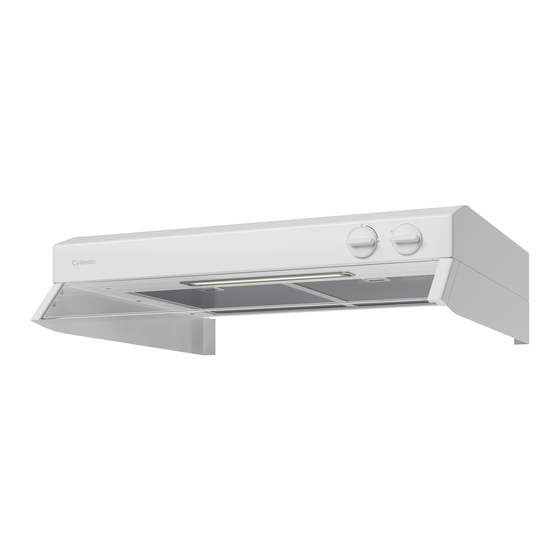

- Page 1 SPISKÅPA POPULAR COOKER HOOD POPULAR SK251–10, SK261–10, SK271–10 SK252–10, SK262–10, SK272–10...
-
Page 2: Table Of Contents
BRUKSANVISNING USER INSTRUCTIONS Säkerhetsföreskrifter......3 Safety Instructions ......6 Användning ........4 Instructions for use......8 Service och garanti ......5 Servicing and warranty......9 Elektrisk installation......10 Electrical installation ......10 Installation ........11 Installation ........11 Injustering av luftflöden..... 13 Adjusting air flow ...... -
Page 3: Säkerhetsföreskrifter
SÄKERHETSFÖRESKRIFTER Läs noga igenom denna bruks- § Tillräckligt med luft måste till- och monteringsanvisning, i synner- föras rummet när produkten het säkerhetsföreskrifterna, innan används samtidigt med pro- du installerar och börjar använda dukter som använder annan produkten. energi än el-energi, t ex gas- spis, gas- eller braskaminer, Spara bruksanvisningen för senare ved- eller oljepannor etc. -
Page 4: Användning
ANVÄNDNING ALLMÄN INFORMATION Ta bort fettfiltret genom att öppna snäppet, Fig.2. Produkten är utrustad med LED-belysning 6,5W, aluminiumfilter och Easy Clean. Hantera filtret försiktigt, var noga med att inte bocka det. FUNKTION Blötlägg filtret i varmt vatten blandat med diskmedel. Filtret kan även diskas i maskin. Sätt tillbaka fettfiltret efter rengöring, se till att det snäpper fast ordentligt. -
Page 5: Service Och Garanti
Märkskylten är placerad på vänster sida un- der filter/underplåt. Kontakta Cylinda Service tel. 0771-25 25 00 eller gå in på: www.cylinda.se/service De kan hjälpa till att åtgärda felet eller anvi- sa till närmaste servicefirma för snabb och... -
Page 6: Safety Instructions
SAFETY INSTRUCTIONS Please read this installation and § You must not flambé food un- user guide carefully before instal- derneath the product. ling and using the product, paying § If the product is to be used at special attention to the safety the same time as products that instructions. - Page 7 Attention! The developer or proprietor is responsible for ensuring instal- lation is carried out correctly and complies with the applicab- le building regulations. 991.0638.062/D000000007239/180435/2021-03-02...
-
Page 8: Instructions For Use
INSTRUCTIONS FOR USE GENERAL INFORMATION The product features LED lighting (6.5 W), aluminium filters and the Easy Clean system. FUNCTIONS Fig. 2 Remove the grease filter by opening the snap retainer, Fig. 2. Fig. 1 Handle the filter carefully, taking care not A. -
Page 9: Servicing And Warranty
The product label is located on the left side, authority or waste disposal service, or the underneath the filter/bottom plate. store where you purchased your product. Contakt Cylinda Service tel. +46 0771-25 25 00 or visit: www.cylinda.se/service They can help you fix the problem or refer you to the nearest service agent for fast and effective service. -
Page 10: Elektrisk Installation
ELEKTRISK INSTALLATION ELEKTRISK INSTALLATION SÄHKÖASENNUS ELEKTRISK INSTALLASJON ELECTRICAL INSTALLATION Elektrisk anslutning till 230 V~ med skyddsjord. Produkten levereras med sladd och jordad stickpropp för anslutning till jordat vägguttag. Vägguttaget ska vara åtkomligt efter installation. Om anslutningskabeln skadas måste den bytas ut mot en motsvarande specialkabel från tillverkaren eller dess serviceagent. -
Page 11: Installation
INSTALLATION INSTALLATION ASENNUS INSTALLASJON INSTALLATION Bx4 Cx4 Dx4 Ex4 5,5 mm Ø125 498/598/698 Min. Min. 650 mm 420 mm A&B x4 Electric hob Gas hob 991.0638.062/D000000007239/180435/2021-03-02... - Page 12 2 mm C x4 Max 1,1 Nm “Klick” “Klick” Dx4 (Ex4) 991.0638.062/D000000007239/180435/2021-03-02...
-
Page 13: Injustering Av Luftflöden
INJUSTERING AV LUFTFLÖDEN JUSTERING AF LUFTMÆNGDE ILMAVIRTAUKSEN SÄÄTÖ TILPASNING AV LUFTSTRØMMEN SV OBS! Injustering av spjäll eller ändring av hastigheter skall utföras av behörig fackman. Spjällinställning: Justering av luftflöden görs med hjälp av spjället. Spjället blir åtkomligt för justering genom att ta bort filtret. OBS! Justering af spjæld eller ændring af hastigheder skal udføres af en fagkyndig person. - Page 14 SV Forceringsfl öde Öppna spjället och tag ner strypbricka . DA Forceret ventilation Åbn spjældet og fjern pladen . FI Tehostettu virtaus Avaa pelti ja ota kiristinlevy . NO Forceret ventilasjon Åpne spjeldet og ta ned strupeplaten . EN Forced fl ow Open the damper and pull out the reducing washer .
- Page 15 SV Tryckfallsmätning Tryckfallsmätningen utföres genom att slangen monteras på mätuttaget E i stosens framkant. DA Trykfaldsmåling Trykfaldsmåling sker ved at slangen monteres på måleudgang en E i studsens forside. FI Painehäviön mittaaminen Painehäviö mitataan asentamalla letku mittausliittimeen E muhvin etureunassa. NO Trykkfallsmåling Trykkfallmåling utføres ved å...
- Page 16 GRUNDFLÖDE PERUSTUULETUS BASIC VENTILATION GRUNDVENTILATION GRUNNVENTILASJON Injusteringsdiagram Säätökaavio Adjusting diagram Indreguleringsdiagram Innreguleringsdiagram Static pressure drop p m (PA) Airflow L pA = Den A-vägda ljudtrycksnivån vid 10 m² Sabin L WA = Den A-vägda ljudeffektnivån relativt 1 pW Äänenpainetaso 10 m² Sabin Äänen suhteellinen tehotaso 1pW Den A-vegde lydtrykknivå...
- Page 17 GRUNDFLÖDE PERUSTUULETUS BASIC VENTILATION GRUNDVENTILATION GRUNNVENTILASJON Dimensioneringsdiagram Mitoituskaavio Dimensioning diagram Verkligt tryck i kanal Kanavan todellinen paine Faktisk tryk i kanal Reelt trykk i kanal Real pressure in ventilation duct p t (PA) Fig.2 991.0638.062/D000000007239/180435/2021-03-02...
- Page 18 FORCERINGSFLÖDE TEHOSTETTU TUULETUS FORCED VENTILATION FORCERET VENTILATION FORSERT VENTILASJON Injusteringsdiagram Säätökaavio Adjusting diagram Indreguleringsdiagram Innreguleringsdiagram 2,09 7,09 Static pressure drop p m (PA) Airflow L pA = Den A-vägda ljudtrycksnivån vid 10 m² Sabin L WA = Den A-vägda ljudeffektnivån relativt 1 pW Äänenpainetaso 10 m²...
- Page 19 FORCERINGSFLÖDE TEHOSTETTU TUULETUS FORCED VENTILATION FORCERET VENTILATION FORCERET VENTILASJON Dimensioneringsdiagram Mitoituskaavio Dimensioning diagram Verkligt tryck i kanal Kanavan todellinen paine Faktisk tryk i kanal Reelt trykk i kanal Real pressure in ventilation duct p t (PA) Fig.4 991.0638.062/D000000007239/180435/2021-03-02...
