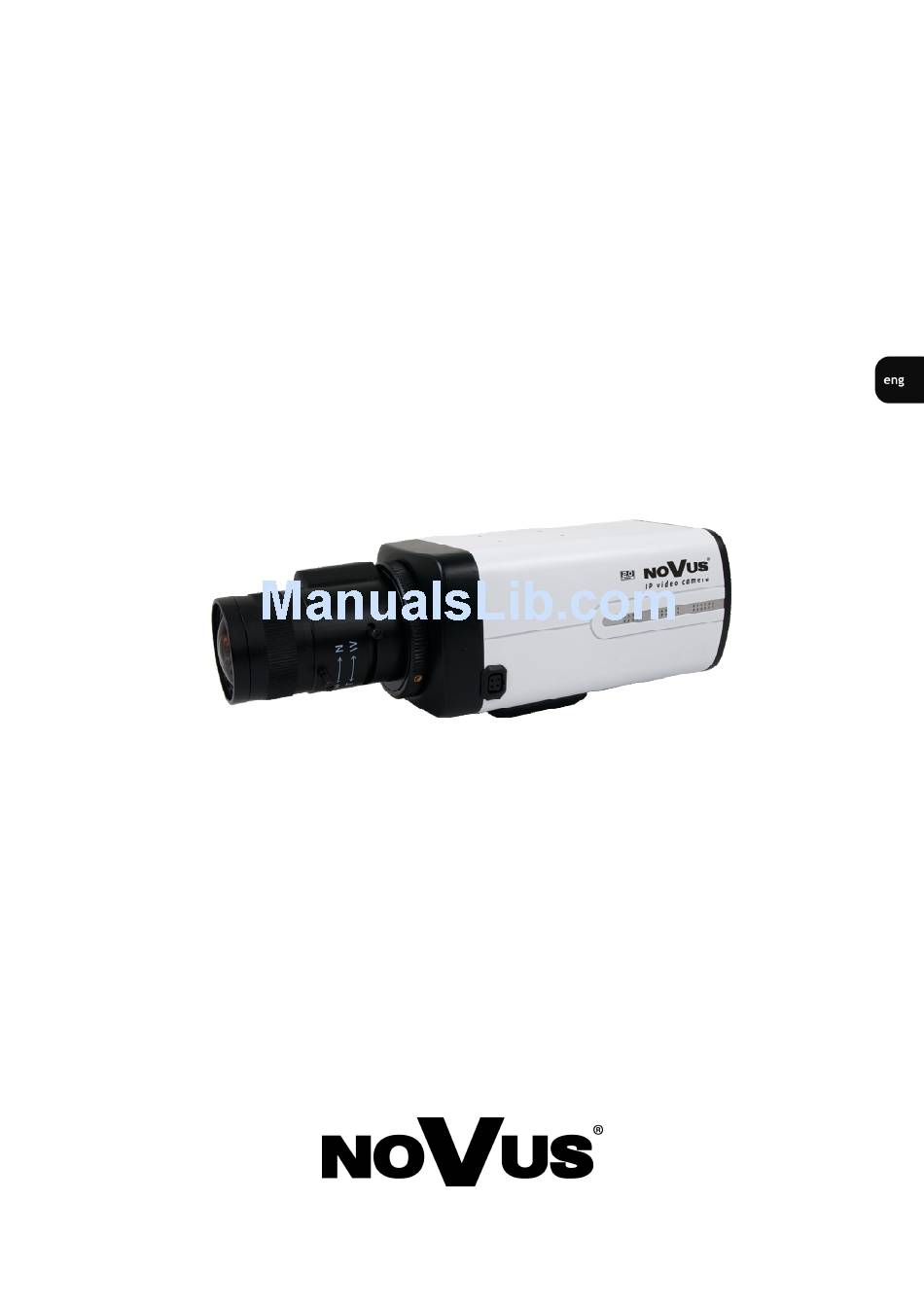

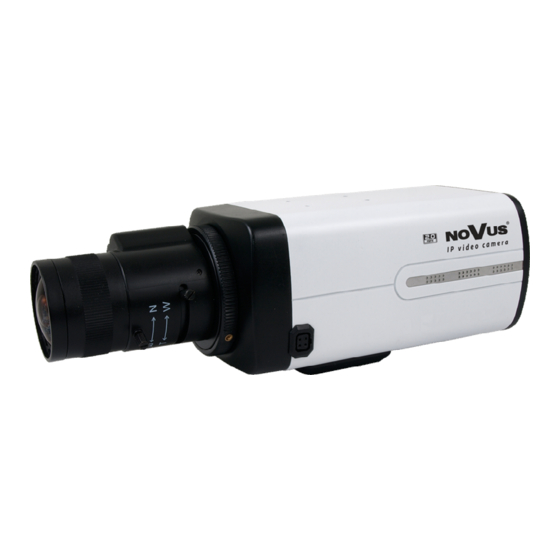

  • Page 1 U s e r ’s m a n u a l ( s h o r t f o r m ) NVIP-2DN3000C-1P...

  • Page 2: Important Safeguards And Warnings

    NVIP –2DN3000C-1P- User’s manual (short form) ver 1.0. IMPORTANT SAFEGUARDS AND WARNINGS EMC (2004/108/EC) and LVD (2006/95/EC ) Directives CE Marking Our products are manufactured to comply with requirements of the following directives and national regulations implementing the directives:  Electromagnetic compatibility EMC 2004/108/EC.
  • Page 3 NVIP –2DN3000C-1P- User’s manual (short form) ver 1.0. IMPORTANT SAFEGUARDS AND WARNINGS WARNING! THE KNOWLEDGE OF THIS MANUAL IS AN INDESPENSIBLE CONDITION OF A PROPER DEVICE OPERATION. YOU ARE KINDLY REQUSTED TO FAMILIRIZE YOURSELF WITH THE MANUAL PRIOR TO INSTALLATION AND FURTHER DEVICE OPERATION. WARNING! USER IS NOT ALLOWED TO DISASSEMBLE THE CASING AS THERE ARE NO USER-SERVICEABLE PARTS INSIDE THIS UNIT.

  • Page 4: Table Of Contents

    NVIP –2DN3000C-1P- User’s manual (short form) ver 1.0. TABLE OF CONTENTS TABLE OF CONTENTS....................4 1. FOREWORD INFORMATION..................5 1.1. General characteristics ..................5 1.2. Technical specification ..................6 1.3. Camera dimension ...................7 1.4. Package contents....................7 2. START-UP AND INITIAL IP CAMERA CONFIGURATION ........8 2.1.

  • Page 5: Foreword Information

    Wide range of responses to alarm events: e-mail with attachment, saving file on FTP server triggering alarm output, saving file on SD/SDHC card  Software: NMS (NOVUS MANAGEMENT SYSTEM) for video recording, live monitoring, playback and remote IP devices administration ...

  • Page 6: Technical Specification

    Max. 4 Connections Network Protocols Support TCP/IP, DHCP, PPPoE, DDNS, SMTP, UPnP, RTSP, NTP, ONVIF 2.4 PC Software NOVUS NMS, Internet Explorer, Google Chrome, Opera, Mozilla Firefox Capacity 9 Mb/s OTHER FUNCTIONS IE browser, Polish, English, Russian and others Privacy Zones...

  • Page 7: Camera Dimension

    NVIP –2DN3000C-1P- User’s manual (short form) ver 1.0. FOREWORD INFORMATION 1.3. Camera dimensions Camera NVIP-2DN3000C-1P 60 mm 70 mm 140 mm 1.4. Package contents After you open the package make sure that the following elements are inside:  IP camera ...

  • Page 8: Start-Up And Initial Ip Camera Configuration

    NVIP –2DN3000C-1P- User’s manual (short form) ver 1.0. START-UP AND INITIAL IP CAMERA CONFIGURATION 2. START-UP AND INITIAL IP CAMERA CONFIGURATION 2.1 View of the camera, layout of the camera items 1. Reset button - hold it for 10 sec then release to restore to factory default 2.

  • Page 9: Cameras Mounting

    NVIP –2DN3000C-1P- User’s manual (short form) ver 1.0. START-UP AND INITIAL IP CAMERA CONFIGURATION 2.2 Mounting lens assembly 1. Ring focusing lens (back focus) 2. The interface to control the iris of the lens and its polarization 3. Counter screw Lens Mount: 1.

  • Page 10: Starting The Ip Camera

    START-UP AND INITIAL CAMERA CONFIGURATION 2.4. Starting the IP camera To run NOVUS IP camera you have to connect ethernet cable between camera and network switch. To power it up you can connect it directly via power supply adapter with parameters compatible with camera power supply specification, or camera can be powered with PoE (IEEE 802.3af ) compatible...

  • Page 11: Initial Configuration Via The Web Browser

    192.168.1.2 to 192.168.1.254, for example 192.168.1.60). It is not allowed to set the same addresses for camera and PC computer You can either set a network configuration (IP address, gateway, net mask, etc.) of NOVUS IP camera yourself or select DHCP mode (DHCP server is required in this method in target network) by using web browser or by NMS software.

  • Page 12: Network Connection Utilizing Web Broswer

    NVIP –2DN3000C-1P- User’s manual (short form) ver 1.0. NETWORK CONNECTION UTILIZING WEB BROWSER 3. NETWORK CONNECTION UTILIZING WEB BROSWER 3.1. Recommended PC specification for web browser connections Requirements below apply to connection with an IP camera, assuming smooth image display in 1920x1080 resolution and 25 fps speed.
  • Page 13 NVIP –2DN3000C-1P- User’s manual (short form) ver 1.0. NETWORK CONNECTION UTILIZING WEB BROWSER If the installation fails, changing security settings for the IE browser is required. In order to do that, please choose: Tools > Internet options > Security tab > Custom level and: ...

  • Page 14: Using And Configuring

    NVIP –2DN3000C-1P- User’s manual (short form) ver 1.0. USING AND CONFIGURING 4. USING AND CONFIGURING 4.1 The Remote Preview Interface 1. Motion detection Motion detection icon changes color from white to red when motion is detected. Alarm icon changes color from white to red when alarm situation has occured. 2.

  • Page 15: Electric Connectors And Accesories

    NVIP –2DN3000C-1P- User’s manual (short form) ver 1.0. ELECTRIC CONNECTORS AND ACCESORIES 5. ELECTRIC CONNECTORS AND ACCESORIES 5.1. Connecting power supply to the camera. Camera can be supplied using external power supply unit corresponding with the camera parameters or by using RJ45 network socket and PoE (802.3at Type 1 ) power supply unit.

  • Page 16: Sd Card Installation

    NVIP –2DN3000C-1P- User’s manual (short form) ver 1.0. ELECTRIC CONNECTORS AND ACCESORIES Alarm output Camera alarm output is an relay output type. Load Connector: 500mA for 12V additionally 0,5A for 30VDC, 0,25A for 125V and 0,125A for 230VAC  Alarm output electric connections Indicator Alarm Output (+)

  • Page 17: Restoring Factory Defaults

    NVIP –2DN3000C-1P- User’s manual (short form) ver 1.0. RESTORING FACTORY DEFAULTS 6. RESTORING FACTORY DEFAULTS NOVUS IP cameras allow to restore defaults via:  software (web browser level)  software (NMSiptool)  hardware (using reset button) 6.1. Restoring factory defaults by software means User can restore default settings of the IP camera except network settings (optional).

  • Page 18: Restoring Hardware Factory Defaults In Ip Cameras

    NVIP –2DN3000C-1P- User’s manual (short form) ver 1.0. RESTORING FACTORY DEFAULTS 6.3. Restoring factory defaults by hardware means In order to restore factory defaults for the camera please follow the instructions: Reset  Press the RESET button and hold on for 10 seconds ...
  • Page 19 NVIP –2DN3000C-1P- User’s manual (short form) ver 1.0. NOTES All rights reserved © AAT Holding S.A.
  • Page 20 AAT Holding S.A., ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 07 00, faks: 22 546 07 59 www.novuscctv.com 2015-11-09 MF, TŁ, MK...
  • Page 21 ł u g i ( s k r ó c o n a ) NVIP-2DN3000C-1P...
  • Page 22 NVIP-2DN3000C-1P - Skrócona instrukcja obsługi wer. 1.0. UWAGI I OSTRZEŻENIA Dyrektywy EMC (2004/108/EC) i LVD (2006/95/EC) Oznakowanie CE Nasze produkty spełniają wymagania zawarte w dyrektywach oraz przepisach krajowych wprowadzających dyrektywy: Kompatybilność elektromagnetyczna EMC 2004/108/EC. Niskonapięciowa LVD 2006/95/EC. Dyrektywa ma zastosowanie do sprzętu elektrycznego przeznaczonego do użytkowania przy napięciu nominalnym od 50VAC do 1000VAC oraz od 75VDC...
  • Page 23 NVIP-2DN3000C-1P - Skrócona instrukcja obsługi wer. 1.0. WARUNKI BEZPIECZEŃSTWA UWAGA! ZNAJOMOŚĆ NINIEJSZEJ INSTRUKCJI JEST NIEZBĘDNYM WARUNKIEM PRAWIDŁOWEJ EKSPLOATACJI URZĄDZENIA. PROSIMY O ZAPOZNANIE SIĘ Z NIM PRZED PRZYSTĄPIENIEM DO INSTALACJI I OBSŁUGI REJESTRATORA. UWAGA! NIE WOLNO DOKONYWAĆ ŻADNYCH SAMODZIELNYCH NAPRAW. WSZYSTKIE NAPRAWY MOGĄ...

  • Page 24: Spis Treści

    NVIP-2DN3000C-1P - Skrócona instrukcja obsługi wer. 1.0. SPIS TREŚCI SPIS TREŚCI ........................4 1. INFORMACJE WSTĘPNE..................5 1.1. Charakterystyka ogólna ..................5 1.2. Dane techniczne ....................6 1.3. Wymiary kamery .....................7 1.4. Zawartość opakowania ..................7 2. URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP......8 2.1. Opis złącz elektrycznych oraz elementów regulacyjnych........8 2.2.

  • Page 25: Informacje Wstępne

    FTP oraz wyzwolenie wyjścia alarmowego, zapis pliku na kartę SD/SDHC  Oprogramowanie: NMS (NOVUS MANAGEMENT SYSTEM) - do rejestracji wideo, podglądu „na żywo”, odtwarzania oraz zdalnej konfiguracji urządzeń wideo IP  Zasilanie 12 VDC/ PoE (Power over Ethernet)

  • Page 26: Dane Techniczne

    4 wych Obsługiwane protokoły sieciowe TCP/IP, DHCP, PPPoE, DDNS, SMTP, UPnP, RTSP, NTP, ONVIF 2.4 Programy na PC NOVUS NMS, Internet Explorer, Google Chrome, Opera, Mozilla Firefox Przepustowość 9 Mb/s POZOSTAŁE FUNKCJE Menu ekranowe w oknie przeglądarki, języki: polski, angielski, rosyjski i inne Strefy prywatności...

  • Page 27: Wymiary Kamery

    NVIP-2DN3000C-1P - Skrócona instrukcja obsługi wer. 1.0. INFORMACJE WSTĘPNE 1.3. Wymiary kamery Kamera NVIP-2DN3000C-1P 60 mm 70 mm 140 mm 1.4. Zawartość opakowania Po otwarciu należy upewnić się czy w opakowaniu znajdują się następujące elementy:  Kamera IP  Torebka z akcesoriami montażowymi ...

  • Page 28: Uruchamianie I Wstępna Konfiguracja Kamery Ip

    NVIP-2DN3000C-1P - Skrócona instrukcja obsługi wer. 1.0. URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2. URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2.1 Opis złącz elektrycznych oraz elementów regulacyjnych 1. Przycisk RESET. Przytrzymanie przycisku przez 10s spowoduje powrót do ustawień domyślnych urządzenia.

  • Page 29: Ustawienia Ostrości I Ogniskowej

    NVIP-2DN3000C-1P - Skrócona instrukcja obsługi wer. 1.0. URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2.2 Montaż obiektywu 1. Obręcz do ustawiania ostrości obiektywu. (Back focus) 2. Gniazdo sterowania przysłony obiektywu typu Auto Iris 3. Śruba kontrująca Montaż obiektywu: 1. Usuń gumkę ochronną z przodu kamery.

  • Page 30: Uruchomienie Kamery Ip

    NVIP-2DN3000C-1P - Skrócona instrukcja obsługi wer. 1.0. URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2.4. Uruchomienie kamery IP W celu uruchomienia kamery należy podłączyć kabel ethernetowy do gniazda sieciowego RJ45 kamery IP, a drugi koniec do przełącznika sieciowego. Jako źródło zasilania możliwe jest wykorzystanie zewnętrznego stabilizowanego zasilacza o parametrach spełniających wymagania...

  • Page 31: Konfiguracja Parametrów Przy Użyciu Przeglądarki Internetowej

    NVIP-2DN3000C-1P - Skrócona instrukcja obsługi wer. 1.0. URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP  Połączenie wykorzystujące zewnętrzne zasilanie kamery i kabel ethernetowy  Kamera IP Komputer Transmisja danych - kabel ethernetowy skrosowany Informacja: Zasilacz zewnętrzny nie wchodzi w skład zestawu., należy się w niego zaopatrzyć we własnym zakresie.

  • Page 32: Połączenia Sieciowe Za Pomocą Przeglądarki Www

    NVIP-2DN3000C-1P - Skrócona instrukcja obsługi wer. 1.0. POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW 3 POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW 3.1. Zalecana konfiguracja komputera PC do połączeń przez przeglądarkę WWW Poniższe wymagania dotyczą połączenia z kamerą IP przy założeniu płynnego wyświetlania obrazu wideo w rozdzielczości 1920x1080 dla 25kl/s.
  • Page 33 NVIP-2DN3000C-1P - Skrócona instrukcja obsługi wer. 1.0. POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW Jeżeli dla przeglądarki Internet Explorer instalacja przeprowadzona w ten sposób się nie powiedzie należy zmieć ustawienia zabezpieczeń przeglądarki. Aby to zrobić należy w przeglądarce Internet Explorer wybrać: Narzędzia > Opcje internetowe > Zabezpieczenia > Poziom niestandardowy i następnie zmienić:...

  • Page 34: Interfejs Www - Praca Z Kamerą

    NVIP-2DN3000C-1P - Skrócona instrukcja obsługi wer. 1.0. INTERFEJS WWW - PRACA Z KAMERĄ 4. INTERFEJS WWW - PRACA Z KAMERĄ 4.1 Widok zdalnego podglądu 1. Detekcja ruchu Po wykryciu ruchu ikona zmienia kolor z białego na czerwony. 2. Ustawienia płynności wyświetlania Aby uzyskać...

  • Page 35: Połączenia Elektryczne I Złącza Akcesoriów

    NVIP-2DN3000C-1P - Skrócona instrukcja obsługi wer. 1.0. POŁĄCZENIA ELEKTRYCZNE I ZŁĄCZA AKCESORIÓW 5. POŁĄCZENIA ELEKTRYCZNE I ZŁĄCZA AKCESORIÓW 5.1. Podłączenie zasilania kamery Kamera może być zasilana przez zewnętrzny zasilacz o parametrach  zgodnych z zasilaniem kamery lub przez gniazdo sieciowe RJ45 przy wykorzystaniu technologii PoE (IEEE 802.3af).

  • Page 36: Instalacja Karty Sd

    NVIP-2DN3000C-1P - Skrócona instrukcja obsługi wer. 1.0. POŁĄCZENIA ELEKTRYCZNE I ZŁĄCZA AKCESORIÓW Wyjście alarmowe Wyjście alarmowe kamery jest wyjściem przekaźnikowym. Obciążalność złącza: 500mA przy napięciu 12V dodatkowo 0,5A przy 30VDC, 0,25A przy 125V i 0,125A przy 230VAC  Typowe połączenia przekaźnikowego wyjścia alarmowego.

  • Page 37: Przywracanie Ustawień Fabrycznych Kamery

    NVIP-2DN3000C-1P - Skrócona instrukcja obsługi wer. 1.0. PRZYWRACANIE USTAWIEŃ FABRYCZNYCH KAMERY 6. PRZYWRACANIE USTAWIEŃ FABRYCZNYCH KAMERY Kamery IP firmy NOVUS umożliwiają resetowanie ustawień:  programowo (z poziomu przeglądarki)  programowo (z poziomu NMSiptool)  sprzętowo (przy użyciu przycisku reset) 6.1. Programowe przywracanie ustawień fabrycznych kamery IP Przywracanie ustawień...

  • Page 38: Przywracanie Ustawień Fabrycznych Kamery Ip (Sprzętowe)

    NVIP-2DN3000C-1P - Skrócona instrukcja obsługi wer. 1.0. PRZYWRACANIE USTAWIEŃ FABRYCZNYCH KAMERY 6.3. Przywracanie ustawień fabrycznych kamery IP (sprzętowe) W celu sprzętowego przywrócenia ustawień fabrycznych kamery IP należy postępować zgodnie z instrukcją: Reset  Nacisnąć przycisk RESET i przytrzymać przez 10 sekund ...
  • Page 39 NVIP-2DN3000C-1P - Skrócona instrukcja obsługi wer. 1.0. NOTATKI Wszelkie prawa zastrzeżone © AAT Holding S.A.
  • Page 40 AAT Holding S.A, ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 07 00, faks: 22 546 07 59 www.novuscctv.com 2015-11-09 MF, TŁ, MK...
