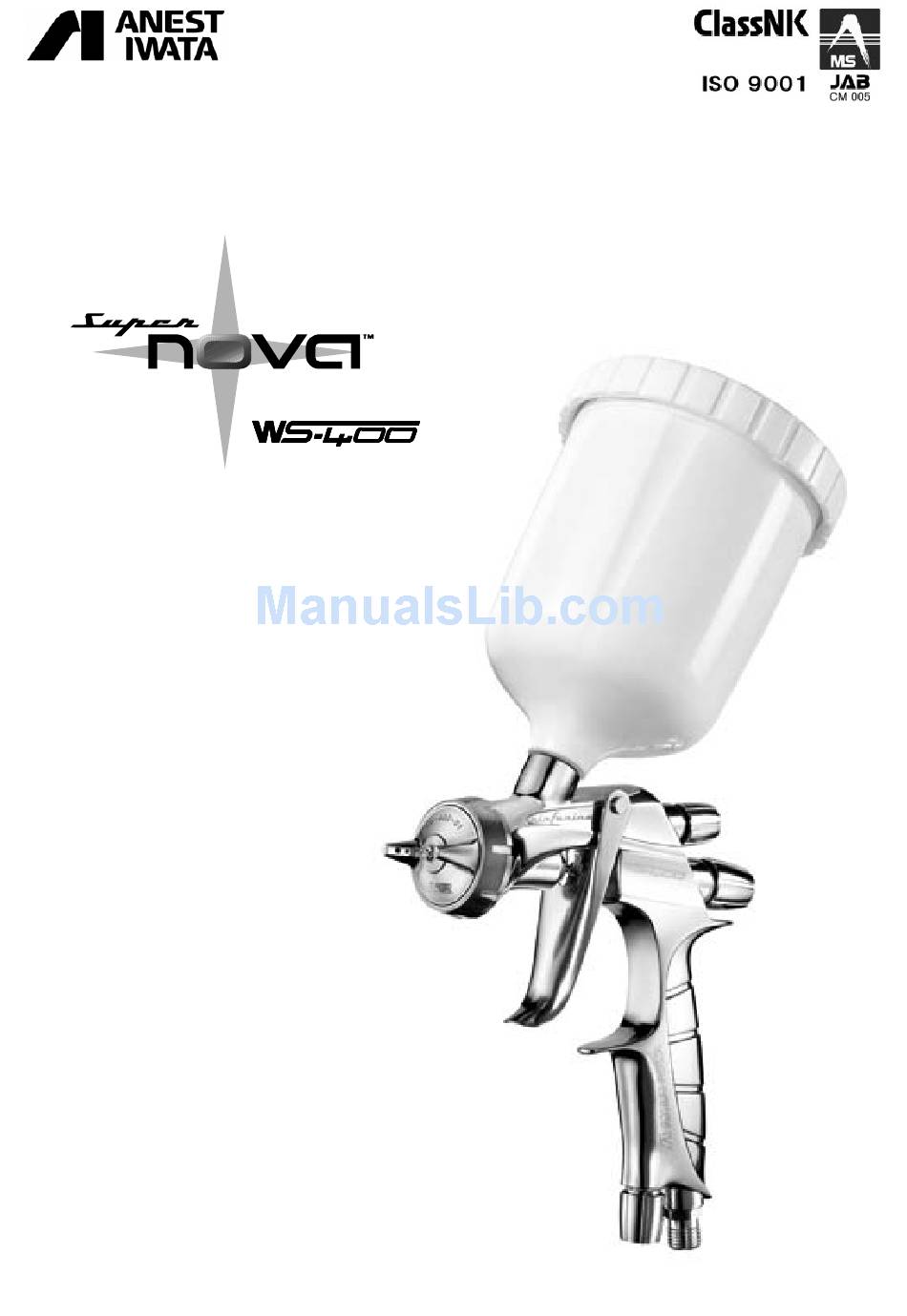

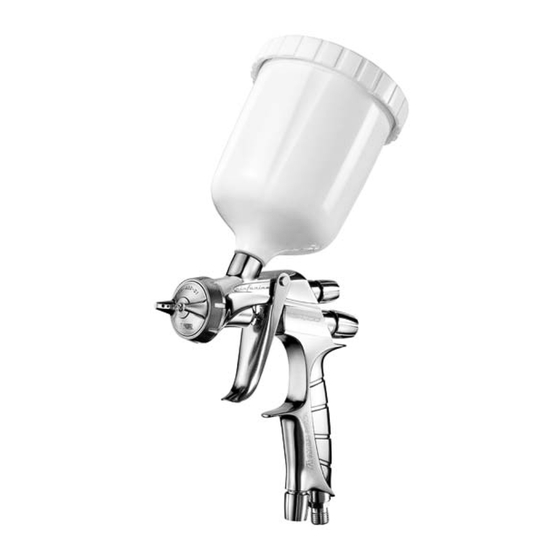

- Page 1 取扱説明書 Instruction manual １...
- Page 2 この取扱説明書は、安全にご使用いただくために重要な警告、注意事項および取扱い方法について記載しています。 この取扱説明書で扱われている機器は、塗装業務用途の商品です。 他の用途には使用しないでください。 正しい取扱指導を受けられ、機械の操作方法を理解された方以外の人は、使用しないでください。 ご使用前に、必ずお読みになり、十分理解してからご使用ください。 本書はすぐに確認できる場所に大切に保管してください。 この取扱説明書に示された警告事項および注意事項は必ず守ってください。 使用時に不用意に塗料が噴出したり、有機溶剤の吸引により重大な身体上の障害を起こすことがあります。 印付きの下記マークは、安全上、特に重要な項目ですので、必ずお守りください。 警告内容を怠った場合、人が死亡又は重傷を負う可能性が想定されることを示します。 注意内容を怠った場合、人が傷害を負う可能性、または物的損害の発生する可能性が想定されることを示しま す。 この記号は、機械の性能や機能を十分に発揮してお使いいただくために守っていただきたい内容を示していま す。尚、本取扱説明書で示す安全事項は、必要最低限のものであります。 国や自治体の消防、電気、安全関連の法規、規則又、それぞれの企業や事業所で規則、規定として守るべき事 項に従ってください。 重要仕様 ０．７０ＭＰａ / ７．０ ｂａｒ / １００ ＰＳＩ 最高使用圧力 騒音値 ７５．８ ｄ Ｂ （Ａ） 吹付条件 推奨使用条件 測定位置 スプレーガンより後方へ１m 地面より高さ１.６m 使用温度範囲 ５℃～４０℃ ガン接続口径（空気） Ｇ１／４Ｍ ガン接続口径（塗料） Ｇ１／４Ｆ...
- Page 3 ■安全にご使用頂くための警告事項 火災と爆発 吹き付け作業場は、火気厳禁です。 塗料は引火性があり火災の危険性があります。 たばこ、点火、電気機器等、引火の恐れがあるものは必ず避けた所でご使用ください。 ２．次のハロゲン化炭化水素系溶剤は使用しないでください｡ 化学反応により、本体（アルミニウム部分）にクラック、溶解が発生します｡ 不適合溶剤：塩化メチル、塩化エチル、二塩化メチレン、二塩化エチレン、 四塩化炭素、トリクロルエチレン、1.1.1 トリクロロエタン 等 （特殊な塗料やシンナーは充分適合性を検討した上でご使用ください。適合性検討のための 材質リストを提出する用意があります。） 3.スプレーガンにはアース線入りホースを使用する等、確実にアースを接続してください。 アースが不十分ですと、静電気のスパークによる火災、爆発の危険性があります。 機器誤用 絶対に人や動物に向けてスプレーしないでください。 １． 目や皮膚の炎症、人体への危険があります。 最高使用圧力以上でのご使用は絶対に避けてください。 ２． 洗浄、分解、保守作業をする前及び作業中断時には必ず塗料と空気の圧力を逃がしてください。 ３． 圧力が残っていますと、誤動作、洗浄液の飛散により人体に危険があります。 圧力を逃がす方法は、スプレーガンへの圧縮空気、塗料、シンナー等の供給を停止し、引金を軽く 引くことにより行います。 人体保護 1.吹き付け作業は、塗装ブース等を使用し、換気の良いところで使用してください。 換気が不十分ですと有機溶剤中毒や引火の危険が増えます。 2.常に適切な服装または保護具を着用してください。（眼鏡、マスク、手袋） 目や皮膚に洗浄液等がつき炎症を起こします。 目や皮膚に異常を感じたら直ちに医師の治療をうけてください。 3.健康安全上耳栓の着用をお奨めします。 使用条件、作業環境により、騒音値が８0ｄＢ(A)以上になる場合があります。 その他 1.製品の改造はしないでください。 十分な性能が発揮できないばかりか、故障の原因となります。 2.他の装置（ロボット、レシプロ、等）の作動範囲内で作業をする場合は、装置の停止を確認してから行ってください｡ ロボットやレシプロとの接触でけがをすることがあります。 3.食品用や化学薬品用には使用しないでください。 塗料通路内部の腐食による事故発生や異物混入による健康障害の可能性があります。...
- Page 4 ■接続方法 ・エアードライヤやエアーフィルタを通したきれいな圧縮空気を使用してください。 塗装作業に使用する空気が汚れていると、塗装不良を起こします。 ・購入後初めてご使用の場合は、塗料通路内部の防錆油を取り除くため、シンナーを吹いて内部の洗浄を行ってください。 防錆油が残っていると、はじき等塗装不良の原因となります。 ・ ホース、塗料容器は、スプレーガンにしっかりと固定してください ホースのはずれ、容器の落下により、人体に傷害を及ぼす可能性があります。 作業 １ エアーホースは空気ニップル、塗料容器は塗料ニップルに接続します。 作業 ２ 吹付空気をスプレーガンへ供給します。 作業 ３ 塗料容器にシンナーを入れ、吹付けを行いスプレーガン等の塗料通路をシンナー洗浄します。 作業 ４ 塗料容器に塗料を入れ、塗料の試し吹きを行い空気量、塗料噴出量、パタン幅を調節します。 ■調節方法 作業 １ 吹付空気圧力は塗料の粘度、性質により異なりますが、 概略０.１０～０.２０MPa の範囲に設定します。 100～200ｍｍ 作業 ２ 塗料粘度は、塗料の性質、作業条件により異なりますが、 粘度カップ（NK-2）で１２～２３秒程度が適当です。 作業 ３ 吹付距離は１００～２００mm の範囲でできるだけ近づけて塗装してください。 低空気圧力のため遠すぎると高い塗着効率が選られません。 ■保守・点検 安全にご使用頂くための警告事項の機器誤用３項に従い、圧力を完全に逃がしてから作業してください。 十分理解され、熟達された方が行ってください。 １． 残った塗料を他の容器に移した後、塗料通路及び空気キャップセットの洗浄を行います。 塗料通路の洗浄は少量のシンナーを吹き付けて行います...
- Page 5 b. ニードル弁セット 塗料調節つまみ、ニードル弁バネを外し本体セットより引き抜きます。 -ニードル弁セットを引き抜く時は、ニードル弁パッキンセットの保護の ためニードル弁パッキンセットを緩めてから行ってください。 空気弁 空気弁を交換するときは、塗料調節ガイド、空気弁バネ、空気弁の順 に本体セットから取り外してください。 -空気弁を本体セットに取付けるときは、塗料調節ガイド内のパッキン を損傷しないように注意してください。 塗料調節ガイド内のパッキンを損傷しないよう塗料調節ガイドセット、 空気弁バネ、空気弁にニードル弁を指した状態で本体セットに取付 けてください。 空気弁シートセット 空気弁シートセットを交換するときは、六角棒スパナで取外してください。 -空気弁パッキンシートを取外すときは、空気弁シートの六角部がだれないように気をつけて取外してください。 -空気弁シートセットを取付けるときは、空気弁シート先端と本体セットがシートするまで締め込んでください。 締め込みが緩いとエアー漏れに繋がりますので注意してください。 また、締め込み過ぎによる空気弁シートセットの変形にも注意してください。 e. ニードル弁パッキンセット ニードル弁パッキンセットを調節する時は、ニードル弁セットを挿入したままで一旦手で締め込みます。 手で締まった所からスパナで再度締め込みます。 スパナで締める目安は、手で締めて止まった所から1/6回転程度です。 ニードル弁パッキンセット交換時、先端部分が本体に残る 場合がありますので確認してください -ニードル弁パッキンセットは締め過ぎるとニードル弁セットの動きが悪くなり塗料先端漏れの原因となります。 -固く締め過ぎないように、引金を引きながら、ニードル弁セットの動きを確認しつつ調節してください。 万が一、締め過ぎてしまった時は、ニードル弁パッキンセットを完全に緩めてから、もう一度締め直してくだ さい。 f. パタン調節装置/空気量調節装置 パタン調節装置/空気量調節装置の取外し取付けは調節つまみを全開にしてから行ってください。 -全開でないと、パタン調節装置/空気量調節装置の先端が本体セット先にぶつかり損傷の原因となります。 パタン調節装置/空気量調節装置を取外すときは、最初に調節つまみ(A)を外してください。（1） 調節つまみを取外すと調節ガイドの六角部(B)がでてきますので、その六角部をスパナで回すことによって本体セット から取外します。 調節つまみの取付けは、調節ガイドの六角部が見えなくなるまで押し込んでください。（2） １ ５...
- Page 6 ■不具合状況と部品交換 締 調 洗 部 め 品 状 況 発 生 箇 所 チ ェ ッ ク 箇 所 原 因 増 交 し 整 浄 換 シート面のゴミ・キズ・摩耗 ○ ○ 塗料ノズル～ スプレーガン 塗料漏れ ニードル弁セット 塗料調節ツマミの緩めすぎ ○ 先端部 ニードル弁ばねのヘタリ ○ 締め付け不良 ○...
- Page 7 ■ 部品名称 品名 材質 数量 品名 材質 数量 真鍮 アルミ 空気キャップセット １ 塗調ガイドセット １ ステンレス ステンレス ノズル・ニードルセット １ ニードル弁ばね １ ◆ 塗料ノズル ステンレス 塗料調節ねじ アルミ ニードル弁セット ステンレス 塗料調節つまみ アルミ ニードル弁パッキンセット アルミ（プラスチック、ゴム） １ 空気弁棒 真鍮 ◆ ◆ アルミ（一部ステンレス） アルミ 本体セット １ 空気量調節装置...
- Page 8 ■ 保証と修理サービス ・保証期間は、お買いあげの日から６ヶ月です。 ・万一、故障の場合は、お買いあげの販売店又は当社支店・営業所・サービス会社にご連絡ください。 保証期間中は、無償修理いたします。 ・本製品の故障または不具合に伴う生産補償、営業補償など二次損失に対する補償は致しませんので ご了承願います。 ・次の場合は保証期間内でもお客様のご負担（有償）になります。 ・取扱説明書の注意事項を守られなかったことによる故障および損傷 ・お客様の取扱上の不注意による故障および損傷 ・消耗品の交換・修理 ・天災、地変、火災、地震、水害、塩害、落雷、公害などによる故障および損傷 ・純正部品以外の部品が使用されている場合 ・指定の修理店以外による修理がなされている場合 ・保証は日本国内においてのみ有効です。 This warranty is valid only in Japan 製品に関するお問い合わせ、ご意見・ご希望などございましたら、コールセンターまでご連絡ください。 アネスト岩田株式会社 アネスト岩田コーティングサービス株式会社 本社コールセンター(横浜) 塗装機部 フリーダイヤル ＴＥＬ ０４５－５９１－１１１８ ０１２０－３１７－７８６ ＦＡＸ ０４５－５９１－１１３７ ＦＡＸ ０４５－５９１－８８５１ 取説 No.T351-00 コード No. 03505900 〒223-8501 横浜市港北区新吉田町...
-
Page 9: Important Specifications
The operator shall be fully conversant with the requirements stated in this instruction manual including important warnings, cautions and operation and correct handling. Read and understand the instruction manual, before use and retain for reference. This Anest-iwata spray gun kit complies to ATEX regulations 94/9/EC, Protection level ： Ⅱ2 G X，Suitable for use in Zones 1 and 2. -
Page 10: Safety Precautions
Safety precautions ■ Fire and explosion 1. Spark and open flames are strictly prohibited. Paints can be highly flammable and can cause fire. Avoid any ignition sources such as smoking, open flames, electrical goods, etc. 2. Never use the following HALGOGENATED HYDROCARBON SOLVENTS which can cause cracks or dissolution on gun body (aluminum) by chemical reaction. -
Page 11: How To Connect
-Be careful not to damage the tip of fluid nozzle or must not put your hand on it. -Only an experienced person who is fully conversant with the equipment can do maintenance and inspection. -Never use commercial or other parts instead of ANEST IWATA original spare parts. -Never immerse the whole gun into liquid such as thinner. -
Page 12: Disassembly Procedure
Automatic cleaning procedure -When using automatic spray gun washer, follow the instruction on manual provided with it. Before cleaning, make sure air is released from air passages. -Only use suitable cleaner designed for your spray gun washer. -Make sure that the equipment is dried immediately after cleaning. -Do not leave spray guns inside spray gun washer, after cleaning. -
Page 13: Troubleshooting
f. Disassembly of pattern adjustment set (5) and/or air adjustment set (15). In order to disassemble pattern adj. set (5) and/or air adj. set (15), first of all remove, FIG.1 adjustment knob (6) carefully as illustrated in Fig.1. Then manually turn the hexagon knob (A) of the adjustment counterclockwise to open it completely and unscrew the hexagon face (B) with a spanner turning it counterclockwise. -
Page 14: Parts List
Parts list ■ Description Material Q’ty Description Material Q’ty Air cap assy Fluid adj. guide assy brass Alumi ◆ Nozzle needle assy Fluid needle spring Fluid nozzle Fluid adj. screw assy Alumi Needle assy Fluid adj. knob Alumi ◆ Needle packing assy Air valve shaft Alumi,Plastic ◆...
