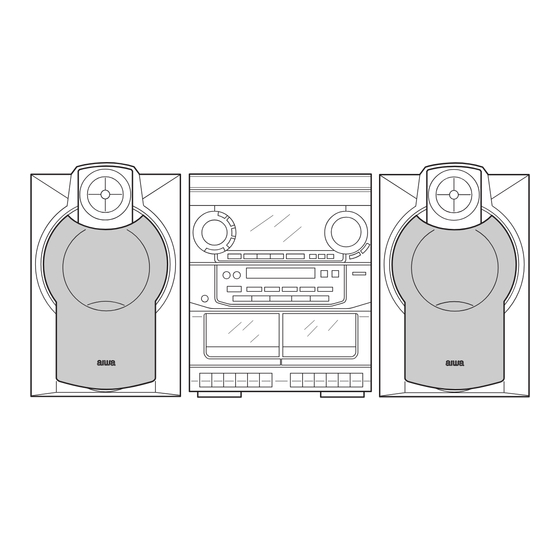

SERVICE MANUAL
MD / CD STEREO SYSTEM
MODEL CODE : 8ZNB9-9133(CX-SNH220MD SM)
8ZNB9-9293(CX-SNH235MD STM)
8ZNB9-9233(CX-SNH236MD SM)
8ZNB9-9333(CX-SNH238MD SM)
このサービスマニュアルには CD メカニズムの説明は含まれていません。 CD メカニズムについ
ては、4ZG-1, S/M Code No.09-992-325-4N1 のマニュアルを参照してください。
SYSTEM
CASSIVER
XR-H220MD
CX-SNH220MD
CX-SNH235MD
XR-H235MD
XR-H236MD
CX-SNH236MD
XR-H238MD
CX-SNH238MD
S/M Code No. 09-997-413-6N1
XR-H220MD
XR-H235MD
XR-H236MD
XR-H238MD
BASIC TAPE MECHANISM : TN-591SW-143
BASIC CD MECHANISM : 4ZG-1 Z3RNSMDJM
BASIC MD MECHANISM : ZZG-7 DM
8ZNSK-9237(SX-SNH220 SAN)
8ZNSL-9597(SX-SNS115 STAN)
8ZNSL-9437(SX-SNS115 SAN)
8ZNSK-9437(SX-SNH220 S2N)
SPEAKER
SX-SNH220 SAN
SX-SNS115 STAN
SX-SNS115 SAN
SX-SNH220 S2N
D
D
D
D

Advertisement

Table of Contents
loading

Related Manuals for Aiwa XR-H220MD

Summary of Contents for Aiwa XR-H220MD

  • Page 1 XR-H220MD XR-H235MD XR-H236MD XR-H238MD SERVICE MANUAL BASIC TAPE MECHANISM : TN-591SW-143 MD / CD STEREO SYSTEM BASIC CD MECHANISM : 4ZG-1 Z3RNSMDJM BASIC MD MECHANISM : ZZG-7 DM MODEL CODE : 8ZNB9-9133(CX-SNH220MD SM) 8ZNSK-9237(SX-SNH220 SAN) 8ZNB9-9293(CX-SNH235MD STM) 8ZNSL-9597(SX-SNS115 STAN) 8ZNB9-9233(CX-SNH236MD SM)

  • Page 2: Table Of Contents

    TABLE OF CONTENTS SPECIFICATIONS ..........................3 安全に修理 (補修) をするために ......................4 光学ブロック交換時の注意 ........................5 DISASSEMBLY INSTRUCTIONS ......................6-8 ELECTRICAL MAIN PARTS LIST ..................... 9-13 TRANSISTOR ILLUSTRATION ......................14 BLOCK DIAGRAM-1 (MAIN) ......................15, 16 BLOCK DIAGRAM-2 (MD) ......................17, 18 WIRING-1 (MAIN) ...........................

  • Page 3: Specifications

    SPECIFICATIONS • 外観及び仕様は予告なく変更する場合があります｡ • ドルビーノイズリダクションはドルビーラボラトリーズ ライセンシングコーポレーションからの実施権に基づき 製造されています｡ ドルビー , DOLBY 及びダブル D 記号 はドルビーラボ ラトリーズライセンシングコーポレーションの商標です｡ • BBE および BBE シンボルマークは BBE･サウンド･イン コーポレイテッドの商標です｡ BBE･サウンド･インコーポレイテッドにより実施権を許 諾された商品です｡...
  • Page 4 製品を安全に修理 （補修） するために 修理の前に 「製品を安全に修理 （補修） するために」 をよくお読みの上、 正しく修理を行ってください。 このサービスマニュアルでは、 お客様が製品を安全に正しくお使いいただき、 お客様や他の人々への危 害や財産への損害を未然に防止するために、 修理する場合必ず下記の項目をお守りください。 !警告 警告に示された次の内容を必ずお守りください。 もし守られないと、 火災や感電、 けがなどの重度の損害を負う原因となります。 1.!安全規格部品注意文 内部には高電圧の部分がありますので通電時の取り 製品の安全性を維持する為の重要部品で、 安全上特別 扱いに際しては注意してください。 な規格で作られています。 このマークの部品を交換す る時は必ず指定の部品を使用してください。 5.次の各項目は必ず修理前と同じ状態にすること。 1） ワイヤーの半田付け状態 （特にＡＣ1次側の空間距 2.指定部品を使用すること。 離） セットの部品は難燃性や耐電圧など安全上の特性を 2） ワイヤーの引き回しおよび束線状態等 持ったものとなっています。 従って交換部品は、 使用 3） ワイヤーの種類 されていたものと同じ特性の部品を使用してくださ...
  • Page 5 光学ブロック (KSS-213C) 交換時の注意 光学系ブロック内のレーザーダイオードは、 衣服や人 体に帯電した静電荷等で電位差を生じることにより、 静電破壊することがあります。 人体アース、 作業台の アースをとり、衣服が触れぬよう注意して下さい。 1）コネクターを接続後、右図に示すハンダ付け を取り除いて下さい。 光学ブロック (KMS-260A) 交換時の注意 光学系ブロック内のレーザーダイオードは、 衣服や人 体に帯電した静電荷等で電位差を生じることにより、 静電破壊することがあります。 人体アース、 作業台の アースをとり、衣服が触れぬよう注意して下さい。 1）コネクターを接続後、右図に示すハンダ付け を取り除いて下さい。 1 VEE ¡ TRK –...

  • Page 6: Disassembly Instructions

    DISASSEMBLY INSTRUCTIONS 1. A (BVT 2+3-10 W/O SLOT) のビス4本をはずす。 3. HLDR, SHIELD TOPをはずす。 7ZG-9を矢印の方向にはずす。 HLDR, SHIELD TOP 7ZG-9 7ZG-8 A1 2. A (S-SCREW, MDT) のビス2本をはずす。 B (S-SCREW, MD) のビス2本をはずす。 C (VTT+3-4) のビス4本をはずす。 MD MECHANISMをはずす。 MD MECHANISM HLDR, SHIELD BOT...
  • Page 7 4. A (VTT+2-4) のネジ2本をはずす。 PLATE ASSY, SLIDE LとPLATE, SLIDE Rを矢印の方向にはずす。 B (VW+1.7-5 W/O MFZN2C) のネジ1本をはずす。 HEAD, OWH RF325-74Aをはずす。 組立時: PLATE ASSY, SLIDE Lの軸をCAM, LOADの矢印の位置に合わせる。 CAM, LOAD HEAD, OWH RF325-74A PLATE ASSY, SLIDE L PLATE, SLIDE R 5. 7ZG-3 A1を (a) の方向に動かす。 BOSSを...
  • Page 8 6. CAM, LOADを矢印の方向にはずす。 組立時: LEVER ASSY, CAMを矢印の方向に最大まで動かす。 LEVER, SW Hの軸にCAM, LOADの基準穴が最も近くなる状態にする。 CAM, LOADをGEAR, IDLER2の歯と噛みあうようにセットする。 LEVER ASSY, CAM CAM, LOAD基準穴 GEAR, IDLER2 LEVER, SW Hの軸 CAM, LOAD...

  • Page 9: Electrical Main Parts List

    ELECTRICAL MAIN PARTS LIST REF. NO PART NO. KANRI DESCRIPTION REF. NO PART NO. KANRI DESCRIPTION 87-A40-345-080 0E ZENER,MTZJ10C 87-070-274-080 0E DIODE,1N4003 SEM 87-017-888-080 1A IC,NJM4558MD 87-A40-466-080 0E ZENER,MTZJ2.7A 87-A20-870-010 1A IC,GP1F37R 87-017-931-080 0E ZENER,MTZJ5.6B 87-A20-971-040 1A C-IC,SN74LV14APW 87-A40-509-080 0E ZENER,MTZJ6.8C 87-A20-707-010 2B C-IC,CXA2523AR 87-A20-708-010 2D C-IC,CXD2652AR 87-A40-270-080 0E C-DIODE,MC2838...
  • Page 10 REF. NO PART NO. KANRI DESCRIPTION REF. NO PART NO. KANRI DESCRIPTION C461 87-018-126-080 0E CAP,TC-U 390P-50 B C805 87-010-401-040 0E CAP,E 1-50 SME C462 87-018-126-080 0E CAP,TC-U 390P-50 B C807 87-A11-144-080 0E CAP,TC U 0.1-50 K B C601 87-018-195-080 0E CAP, CER 1200P-16V C808 87-018-134-080 0E CAPACITOR,TC-U 0.01-16 C602...
  • Page 11 REF. NO PART NO. KANRI DESCRIPTION REF. NO PART NO. KANRI DESCRIPTION C903 87-010-494-040 0E CAP,E 1-50 GAS AC2 C.B C904 87-010-196-080 0E CHIP CAPACITOR,0.1-25 C905 87-012-155-080 0E C-CAP 180P-50CH !PR101 87-026-681-080 0E PROTECTOR,5A 491SERIES 60V C906 87-010-312-080 0E C-CAP,S 15P-50 CH !PR102 87-026-681-080 0E PROTECTOR,5A 491SERIES 60V C907...
  • Page 12 REF. NO PART NO. KANRI DESCRIPTION REF. NO PART NO. KANRI DESCRIPTION C205 87-010-831-080 0E C-CAP,U,0.1-16F C511 87-010-661-080 0E C-CAP,E 10-16 C206 87-012-270-080 0E CAP, U 470P-50 C513 87-010-661-080 0E C-CAP,E 10-16 C207 87-016-461-080 0E C-CAP,S 0.47-16F C514 87-010-661-080 0E C-CAP,E 10-16 C208 87-012-286-080 0E CAP, U 0.01-25 C515...

  • Page 13: Transistor Illustration

    TRANSISTOR ILLUSTRATION • Regarding connectors, they are not stocked as they are not the initial order items. The connectors are available after they are supplied from connector manufacturers upon the order is received. B C E B C E E C B CHIP RESISTOR PART CODE 2SB1370 2SB1375...

  • Page 14: Block Diagram-1 (Main)

    BLOCK DIAGRAM-1 (MAIN)

  • Page 15: Block Diagram-2 (Md)

    BLOCK DIAGRAM-2 (MD)

  • Page 16: Wiring-1 (Main)

    WIRING-1 (MAIN)

  • Page 17: Schematic Diagram-1 (Main)

    SCHEMATIC DIAGRAM-1 (MAIN)

  • Page 18: Wiring-2 (Front)

    WIRING-2 (FRONT)

  • Page 19: Schematic Diagram-2 (Front)

    SCHEMATIC DIAGRAM-2 (FRONT)

  • Page 20: Wiring-3 (Md)

    WIRING-3 (MD) (COMPONENT SIDE) (CONDUCTOR SIDE) TO/FROM MAIN C.B TO/FROM CD C.B CN502...

  • Page 21: Schematic Diagram-3 (Md)

    SCHEMATIC DIAGRAM-3 (MD)

  • Page 22: Wiring-4 (Interface)

    WIRING-4 (INTERFACE)

  • Page 23: Schematic Diagram-4 (Interface)

    SCHEMATIC DIAGRAM-4 (INTERFACE)

  • Page 24: Wiring-5 (Mechanism)

    WIRING-5 (MECHANISM) DECK2 DECK1 HEAD FLEX C. B FWD/REV CN351 TO MAIN C. B CON351 (DECK MOTOR) (PLAY2) (PLAY1) (REC) (KEY2) (KEY1) MOTOR C.B – + B A CN103 CN301 TO FRONT C. B TO MAIN C. B CON103 CON301...

  • Page 25: Wiring-6 (Pt)

    WIRING-6 (PT)

  • Page 26: Test Mode

    TEST MODE < CD >...

  • Page 27: Test Mode

    TEST MODE < MD > 1. MDテストモードの起動方法 MDファンクションキーを押しながら、ACプラグをコンセントに差し込みます。 注意: 1) テストモード起動中は、メカ的な異常を無視して動作を行います。動作に異常を感じた場合は、直ちに電源を 抜いて下さい。 2) テストモード動作中は、通常再生録音は出来ません。 2. MDテストモードの確認 ディスプレイ表示 テストモードが起動してから約5秒後、ディスプレイ表示が上図の様になり、テストモードが使用出来る様になります。 3. MDテストモードの解除方法 MD EJECTキーを押し、DISCを取り出します。 ACプラグを抜きます。 ※ 上記以外の方法でMDテストモードを解除すると、再度POWER ONした時に、正常に動作しなくなる場合がありま す。この場合は、ACコンセントを抜いて下さい。 4. サーボ待機モードへの切り替え方法 テストモード起動後、STOPキーを押すことでサーボ待機モードに変わります。(ディスプレイ表示ALL SVoFF) このモードから各モードに切り替えを行います。 また、各動作からSTOPキーを押すと「ALL SVoFF」に戻ります。 5. スレッド送り動作の確認 「ALL SVoFF」からF.SKIPキーを押すと、ピックアップは外周方向に移動します。その時、ディスプレイは、 「T.SLEDfwd」と表示します。 「ALL SV OFF」からB.SKIPキーを押すと、ピックアップは内周方向に移動します。その時、ディスプレイは、 「T.SLEDrvs」と表示し、INSIDE LIMIT SWがONするとディスプレイのグラフィックイコライザ「CLASSIC」が点灯...
  • Page 28 7. ローディングメカ／OWHの動作確認 下記の方法でローディングメカ及びOWHの動作確認を行います。 MO (PIT) DISCをスロットに挿入すると、DISCをローディングします。このとき、EON･AGが消灯し、OWHが上がってい ることを確認します｡ ローディング状態でCD→MDキーを押すとOWHが下がります。MD EJECTキーを押すとOWHが上がります。 CD → MD キー…ローディング／ OWH DOWN MD EJECT キー…アンローディング／ OWH UP ※ ローディングメカ／OWHの状態を、FLの表示により確認出来ます。 各表示の点灯状態 ローディングメカ／ OWH の状態 EON のみ表示 ローディング／ OWH DOWN AG、EON 共消灯 ローディング／ OWH UP AG、EON 共点灯 アンローディング／ OWH UP ※...
  • Page 29 9. サーボ動作の確認 9-1. フォーカスサーチ／スピンドルキックの確認1 (Sカーブの確認) 1) 「ALL SVoFF」からリモートコントローラーの REPEAT キーを押すとフォーカスサーチ動作とスピンドルキック を同時に行います。その時、ディスプレイは「FOCUS CHK」と表示します。ディスクの有無に関わらずこの動 作を繰り返しますので、DISC を挿入した状態では S カーブの確認が出来ます。 2) 確認後、STOP キーを押し「ALL SVoFF」にします。 9-2. フォーカスサーチ／スピンドルキックの確認2 1) DISC を入れない状態で「ALL SVoFF」から PLAY キーを押すと、サーチとスピンドルキックを同時に行います。 その時、ディスプレイは「FOCUS SCH」と表示します。 2) 確認後、STOP キーを押し「ALL SVoFF」にします。 9-3. フォーカスサーボの確認 1) DISC を入れます。 2) MODE キーを押し、挿入した DISC によってサーボのモードを下記の様に合わせます。 ･...

  • Page 30: Electrical Adjustment/Practical Service Figure

    ELECTRICAL ADJUSTMENT MAIN C.B L771 L772 IC751 L981 IC701 TP (GND) IC601 FRONT C.B CN701 TP10 (K-SCAN) SFR701 TP11 (GND) L331 R.P.E HEAD...
  • Page 31 ＜チューナー部＞ 8. アジマス調整 条件: ･ テストテープ: TTA-300 1. クロック周波数確認 ･ テストポイント: TP8、TP9 条件: ･ テストポイント: TP2 (IC770 30ピン) ･ 調整箇所: アジマス調整ネジ 方法: AM 1602kHzにセットし、テストポイントの 方法: テストテープの10kHzを再生し、出力が最大 周波数が2052kHz±45kHzである事を確認す になるポイントよりしめつける方向に0.5dB る。 落ちた所に調整ネジで調整する。FWD、 REV共に行い、調整後調整ビスをボンドロッ 2. AM VT確認 クする。 条件: ･ テストポイント: TP1 (VT) 方法: AM 1602kHzにセットし、テストポイントの...
  • Page 32 PRACTICAL SERVICE FIGURE ＜チューナー部＞ ＜FM部＞ IHF感度: 8dBμV以下 (THD 3%) (76.0/83.0/108.0MHz) S/N比: 68dB以上 (83.0MHz) 歪率: 1.2%以下 (83.0MHz) セパレーション: 25dB以上 (83.0MHz) 中間周波数: 10.7MHz ＜AM部＞ 実用感度: 60dBμV以下 (603kHz) (S/N 20dB) 58dBμV以下 (1000/1404kHz) 歪率: 1.5%以下 (1000kHz) セパレーション: 15dB以上 (1000kHz) 中間周波数: 450kHz ＜テープレコーダー部＞ テープスピード: 3000Hz±5Hz ワウフラッター: 0.25%以下...
  • Page 33 ＜MD部＞ MDブロックのすべての調整と確認は、テストモードの状態で行います。 1. 温度補償調整 ※ 原則として、温度補償調整は行わないで下さい。万が一調整値が大幅にずれている場合は、セット付近の温度が正確 に測定できる環境で下記の要領で調整を行って下さい。 ･ テストポイント: ディスプレイ表示にて確認 ･ 使用治具: 温度計 ･ 調整方法 MDテストモード起動後、STOPキーを押し、ディスプレイ表示を「ALL SVoFF」にします。 DISPLAYキーを押し、ディスプレイ表示を「TEMP=$**」に切り替えます。 PAUSEキーを押し、ディスプレイ表示を「T＋**C:＋00」に切り替えます。 MDメカニズムの近くに温度計を置き、室温を測定します。 温度計の数値を見て、その温度とディスプレイ表示の**が同じになる様にB.SKIPキーとF.SKIPキーで調整し、 ENTERキーを押して記憶させます。 調整終了後、STOPキーを押し、ディスプレイ表示を「ALL SVoFF」にします。 2. レーザーパワー調整 ･ テストポイント: ピックアップレーザー出力 ･ 治具: レーザーパワーメーター (10mWまで測定可能なもの) 2-1. 再生レーザーパワー調整 ･ 調整方法 1) 「ALL SVoFF」から EDIT キーを押し、ディスプレイ表示を「LA READ」に切り替えます。 2) PAUSE キーを...
  • Page 34 3-2. MOディスクのIVR、EFB、フォーカス／トラッキング／スレッドゲイン確認 ･ 確認方法 1) B.SKIP キーと F.SKIP キーを使ってピックアップを DISC の中間位置まで移動させます。 2) PLAY キーを押して、 「FOCUS ON!」と表示させます。 3) ENTER キーを押して、 「ALL SV ON」の状態にします。 4) STOP キーを押し、DISPLAY キーを 2 回押します。その時のディスプレイ表示の「I$**:E$⁄⁄」の表示が以下の 様な値になることを確認します。 (16進数) I$「**」 ......... 03 ∼ 07 E$「⁄⁄」 ........09 ∼ 12 5) さらに、もう...
  • Page 35 4. エラーレート確認 (PIT DISC) ･ テストポイント: ディスプレイ表示にて確認 ･ テストディスク: TGYS-1同等品 ･ 確認方法 TGYS-1をローディングさせます。 B.SKIPキーとF.SKIPキーを使って、ピックアップをDISCの中間位置まで移動させます。 MODEキーを押して、「SEL PIT」と表示させます。 PLAYキーを押して、「FOCUS ON!」と表示させます。 ENTERキーを押して、「ALL SV ON」と表示させます。また、DISPLAYキーを1回押してアドレス表示が安定して送 られていることを確認します。 もう1回DISPLAYキーを押すと、再生エラーレートの表示になります。その時の「****: ***」(下線部) の数字が 「0030」以下であることを確認します。 確認終了後、STOPキーを押しディスプレイ表示を「ALL SVoFF」にします。 5. 録再エラーレート確認 (MO DISC) ･ テストポイント: ディスプレイ表示にて確認 ･ テストディスク: MDW-60 ･ 確認方法 MDW-60を入れます。...

  • Page 36: Ic Description

    IC DESCRIPTION IC, LC876564V 端子番号 端子名称 機 能 説 明 __________________ O-CD_OPEN CDトレイオープン出力。 ____________________ O-CD_CLOSE CDトレイクローズ出力。 ____________ O-PB1 テープデッキ再生切換出力 TAPE1/TAPE2。 O-CD_DATA/ CDデータ出力／RDSデータ入力。 I-RDS_DATA _______ O-TU_ON TUNER電源ON/OFF出力。 O-DSC_CE/ ファンクションICシリアル出力／PLLデータ出力。 PLL_DATA _______ O-RMT テープデッキRECミュートON/OFF出力。 _______ O-BIAS テープデッキバイアスON/OFF出力。 _______ O-MOTOR テープデッキモーターON/OFF出力。 _______ O-Q_SURROUND QサラウンドON/OFF出力。 _____________ RESET ― マイコンリセット。...
  • Page 37 端子番号 端子名称 機 能 説 明 P15/TM_BASE FLセグメント15出力／TM_BASE入力。 65∼71 P14∼P8 FLセグメント出力。 VDD4 ― 電源。 73∼79 P7∼P1 FLセグメント出力。 ― 未使用。 O-MUTE O-KSCAN FLキースキャン出力。 _______________ I-DRF/STEREO DRF入力／ステレオ検出入力。 _______ I-IFC/SUBQ IFカウント入力／CD-SUBQ入力。 O-DISH_FWD CDトレイ正転出力。 O-DISH_REV CDトレイ逆転出力。 O-PLLCE TUNERチップイネーブル出力。 O-CD_CE CDチップイネーブル出力。 VSS2 ― GND。 VDD2 ― 電源。 O-CD_CLK/ CDクロック出力／PLLクロック出力。...
  • Page 38 IC, CXD2652AR 端子番号 端子名称 機能説明         MNT0 モニタ出力端子。 モニタ出力端子。 MNT1 MNT2 モニタ出力端子。 モニタ出力端子。 MNT3 SWDT マイコンシリアルインタフェースのデータ入力。 SCLK マイコンシリアルインタフェースのシフトクロック入力。 XLAT マイコンシリアルインタフェースのラッチ入力。立ち下がりでラッチ。 マイコンシリアルインタフェースのデータ出力。 SRDT マイコンシリアルインタフェースのアドレスに応じて内部ステータスを出力する SENS 端子。 XRST リセット入力端子。"L" の時、リセット。 SQSY Disc サブコード Q シンク／ ADIP シンク出力。 デジタルインのソースが CD または MD の時 , UbitCD または MD フォーマットの DQSY サブコード...
  • Page 39 端子番号 端子名称 機能説明         外付け DRAM 用アドレス出力。 （未使用） デジタル GND。 — 外付け DRAM の出力イネーブル。 外付け DRAM の CAS 出力。 XCAS 外付け DRAM 用アドレス出力。 外付け DRAM 用 RAS 出力。 XRAS 外付け DRAM 用ライトイネーブル。 外付け DRAM 用データバス。 外付け DRAM 用データバス。 外付け DRAM 用データバス。 外付け...
  • Page 40 端子番号 端子名称 機能説明         CXA2523 の電流源設定用出力端子。 F0CNT XLRF CXA2523 コントロール用ラッチ出力。立ち上がりでラッチ。 CXA2523 コントロール用シフトクロック出力。 CKRF DTRF CXA2523 コントロール用データ出力。 レーザ APC 用リファレンス PWM 出力。 APCREF LDDR レーザデジタル APC 用 PWM 出力。 （未使用） トラッキングサーボドライブ PWM 出力。 （-） TRDR TFDR トラッキングサーボドライブ PWM 出力。 （+） デジタル電源。 —...
  • Page 41 IC, CXP81952 端子番号 端子名称 機 能 説 明 MCAS ― MRAS ― 未使用。 ― AMUTE AUDIO MUTE信号出力。 EEPROMインターフェイス用シリアルクロック出力。 EEPROMインターフェイス用シリアルデータ出力。 EEPROMインターフェイス用シリアルデータ入力。 EEPROMチップセレクト信号出力。 ― ― 未使用。 RFLCT DISC反射率検出スイッチ入力。 ― ― 未使用。 ピックアップ内周検出スイッチ入力。 LDSW ローディングメカ、EJECT位置検出スイッチ入力。 PBSW ローディングメカ、PB位置検出スイッチ入力。 RECSW ローディングメカ、REC位置検出スイッチ入力。 ― ― ― ― 未使用。 ACOFF ― SREQ シスコン・インターフェイス用シスコン送信リクエスト信号入力。...
  • Page 42 端子番号 端子名称 機 能 説 明 ARDY シスコン・インターフェイス用READY信号入力。 シスコン・インターフェイス用シリアルデータ入力。 SOUT シスコン・インターフェイス用シリアルデータ出力。 ACLK シスコン・インターフェイス用シリアルクロック出力。 XLAT CXD2652インターフェイス用ラッチ信号出力。 XRST CXD2652リセット信号出力。 XSTBY CXA2523スタンバイ信号出力。 ― ― 未使用。 AVSS ― VSSに接続。 AVREF ― VDDに接続。 AVDD ― ― ― ― ― ― ― ― ― 未使用 (PLL UP)。 TEMP ― MAGIC ―...
  • Page 43 端子番号 端子名称 機 能 説 明 ― ― 未使用。 ― VSSに接続。 ― オープン (未使用)。 ― VSSに接続。 ― VDDに接続。 ― ― ― 未使用。 DRVMUTE BA5970FPのMUTE信号出力。 ― ― ― ― 未使用。 ― ― ― ― RECP レーザーパワー切換信号出力。 記録データ出力許可信号出力。 高周波変調回路ON/OFF信号出力。 OPMUTE レーザーMUTE信号出力。 ARST AK4512リセット信号出力。 DENF ディエンファシスON/OFF信号出力。...

  • Page 44: Ic Block Diagram

    IC BLOCK DIAGRAM IC, CXA2523AR ADIP AMP TE/SE AMP PEAK 3TADJ EQADJ FE AMP RF AGC VREF AGC I FOCNT XSTBY COMPO COMPP XLAT ADDC SCLK COMMAND I/F SWDT TEMP R TEMP AMP TEMP 1 MORFI MORFO I-V AMP 11 12 IC, BD7910FV...
  • Page 45 IC, BA5970FP IC, TA2040AP IC, AK4519VF...
  • Page 46 IC, M62439SP IC, LC72131D IC, BA6417F...
  • Page 47 IC, LA1837NL IC, MM1454XFBE VREF – QSurround BIAS – ROUT LOUT...
  • Page 48 FL (11-BT-172GNK) GRID ASSIGNMENT/ANODE CONNECTION...

  • Page 50: Mechanical Parts List 1/1

    8 8Z-NB9-010-010 0E PLATE,FLAP 33 88-912-151-110 1A FF-CABLE, 12P 1.25 9 8Z-NB9-013-010 1C WINDOW,DISPLAY D 34 87-NF4-221-010 0E HLDR,CABLE 10 82-NE6-067-010 0E BADGE,AIWA 30N 35 8Z-NB8-240-010 0E COVER, PL 11 8Z-NB9-008-010 1B PANEL,TRAY<220SM,235STM> 36 8Z-NB9-018-010 1C PANEL,RIGHT V-2 11 8Z-NB9-038-010 1B PANEL,TRAY H235<236SM>...

  • Page 51: Mechanical Exploded View 1/1

    MECHANICAL EXPLODED VIEW 1/1 P.C.B 4ZG-1 HT-SINK,TR LOW P.C.B ZZG-7 HT-SINK,HIM P.C.B TN-591SW-143 HLDR1 HLDR2...

  • Page 52: Tape Mechanism Exploded View 1/1

    TAPE MECHANISM EXPLODED VIEW 1/1 LUG PLATE LUG PLATE HEAD FLEX C.B FELT MAT LUG PLATE FELT MAT...

  • Page 53: Tape Mechanism Parts List 1/1

    TAPE MECHANISM PARTS LIST 1/1 REF. NO PART NO. KANRI DESCRIPTION REF. NO PART NO. KANRI DESCRIPTION 1 S1-821-030-070 0E AZIMUTH SPRING 69 S1-959-140-270 0E ROTARY SPRING 2 S1-921-030-060 0E HEAD BASE 70 S1-959-143-010 1H BASE ASSY 3 S1-921-030-140 1A HEAD PANEL 71 S1-959-140-230 0E PR STOPPER 4 S1-921-030-090 0E PANEL P SPR 72 S1-959-145-010 1E ACTUATOR ASSY...

  • Page 54: Md Mechanism Exploded View 1/4

    MD MECHANISM EXPLODED VIEW 1/4 7ZG-9 YB P.C.B...

  • Page 55: Md Mechanism Parts List 1/4

    MD MECHANISM PARTS LIST 1/4 REF. NO PART NO. KANRI DESCRIPTION 1 87-ZGA-611-010 0E FF-CABLE, 8P 1.0 100MM 2 87-ZGA-612-010 1A FF-CABLE,14P 1.0 100MM 3 8Z-NB9-201-010 1C HLDR,MD A 87-067-703-010 0E BVT 2+3-10 W/O SLOT...

  • Page 56: Md Mechanism Exploded View 2/4

    MD MECHANISM EXPLODED VIEW 2/4 CUSH-R,MECHA RE 7ZG-8 A1 CUSH-R,MECHA FR CUSH-R,MECHA RE CUSH-R,MECHA FR P.C.B MD MECHANISM PARTS LIST 2/4 REF. NO PART NO. KANRI DESCRIPTION 1 87-ZG9-202-110 1C HLDR,SHLD TOP 2 87-ZG9-603-010 0E FF-CABLE, 8P 1.0 120MM 3 87-ZG9-602-010 1B FF-CABLE, 21P 0.5 90MM 4 87-ZG9-604-010 0E FF-CABLE, 5P 1.25 100MM 5 87-ZG9-201-110 1C HLDR,SHLD BOT A 87-ZG9-209-010 0E S-SCREW,MD TF...

  • Page 57: Md Mechanism Exploded View 3/4

    MD MECHANISM EXPLODED VIEW 3/4 MD MECHANISM PARTS LIST 3/4 REF. NO PART NO. KANRI DESCRIPTION REF. NO PART NO. KANRI DESCRIPTION 1 87-ZG8-220-110 1B PLATE ASSY,LATCH 16 87-ZG8-225-110 1A LEVER ASSY,CAM 2 87-ZG8-259-010 0E SPR-T,LATCH 17 87-ZG8-239-010 0E CAM,LOAD 3 87-ZG8-230-110 0E LEVER,LATCH 18 87-ZG8-257-110 1A LEVER ASSY,REC 4 87-ZG8-224-110 0E SPR-E,LATCH...

  • Page 58: Md Mechanism Exploded View 4/4

    MD MECHANISM EXPLODED VIEW 4/4 MD MECHANISM PARTS LIST 4/4 REF. NO PART NO. KANRI DESCRIPTION REF. NO PART NO. KANRI DESCRIPTION 1 87-ZG3-202-010 1F CHAS ASSY,OUT-SERT 16 87-A90-616-010 1F MOT,FF-N30VA PLATE,YOKE 2 87-ZG3-214-010 0E SPR-T,SPINDLE-A A 87-261-547-310 0E V+2-3 BLK (1) 3 83-ZG5-308-010 0E BRG,1.5-2 B 87-263-523-310 0E SCREW, V+1.7-2 4 83-ZG5-305-010 0E SPR-P,DISC...

  • Page 59: Speaker Disassembly Instructions

    SPEAKER DISASSEMBLY INSTRUCTIONS Type.1 Type.4 TOOLS 矢印の位置にマイナスドライバーを差し込んで、 パネルを外 します。各々のスピーカーユニットのビスを取り、スピー 1 プラスチックヘッドハンマー カーユニットを外してください。 2 -ドライバー 3 カットチゼル (たがね) Type.2 PANEL, FRのはずし方 グリルフレームを外し、 4個のゴムキャプをマイナスドライ PANEL, FRとPANEL, SPKRの間に-ドライバーを バーで端の方から持ち上げて外すと中にビスが有りますの 差し込みプラスチックヘッドハンマーで、Fig-1の で、 ビスを取り外します。 矢印の位置にマイナスドライバー 様に-ドライバーをたたいて、すき間をつくる。 を差し込んで、 パネルを外します。 各々のスピーカーユニッ トのビスを取り、スピーカーユニットを外してください。 すき間にカットチゼルを差し込みプラスチック ヘッドハンマーで、Fig-2の様にカットチゼルをた たいて、PANEL, FRをはずしていく。 スピーカー本体を横向きに置いて、Fig-3の様にプ ラスチックヘッドハンマーでカットチゼルをたた...

  • Page 60: Speaker Parts List 1/1

    SPEAKER PARTS LIST 1/1 (SX-NS115: 235, 236 MODELS) REF. NO PART NO. KANRI DESCRIPTION 1 87-NS7-611-010 1C CORD,SPKR 2 87-NSH-612-010 1B CERAMIC ASSY 3 8Z-NSL-001-010 1E PANEL,FR NS112<SAN> 3 8Z-NSL-019-010 -- PANEL,FR B3<STAN> 4 8Z-NSL-003-010 1H GRILLE,FRAME ASSY MS112<SAN> 4 8Z-NSL-021-010 -- GRILLE,FRAME ASSY B<STAN> 5 8Z-NSL-601-010 2M SPKR, W 120 NS112 SPEAKER PARTS LIST 1/1 (SX-NH220: 220, 238 MODELS) REF.

  • Page 61: Accessories/Package List

    ACCESSORIES/PACKAGE LIST REF. NO PART NO. KANRI DESCRIPTION 8Z-NB9-908-010 1B IB,D(J)M<220SM> 8Z-NB9-911-010 1B IB,D(J)M-235<236SM> 8Z-NB9-912-010 1B IB,D(J)M-236<235STM> 8Z-NB9-913-010 1B IB,D(J)M-238<238SM> 87-006-225-010 1D AM LOOP ANT NC2 87-043-115-010 1A ANT,FEEDER FM 8Z-NB8-701-110 1F RC UNIT,RC-ZAS03...
  • Page 62 2–11, IKENOHATA 1–CHOME, TAITO-KU, TOKYO 110-8710, JAPAN TEL:03 (3827) 3111 Printed in Singapore 737004...
