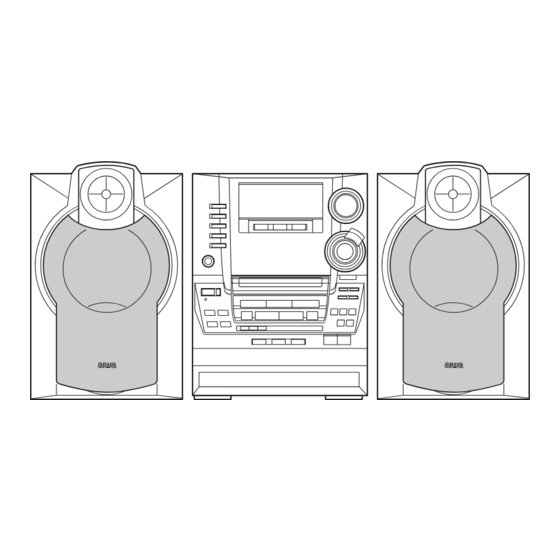

Md / cd stereo system
Hide thumbs Also See for XR-H550MD:
Table of Contents

Advertisement

Quick Links

See also: Manual
SERVICE MANUAL
MD / CD STEREO SYSTEM
MODEL CODE : 8ZNB6-9130(CX-SNH550MD S)
8ZNS6-9137(SX-SWNH550 SN)
このサービスマニュアルはシンプル版（S/M Code No. 09-993-412-1T1）の改定版です。
差し替えて使用してください。
XR-H550MD
このサービスマニュアルには CD メカニズムの説明は含まれていません。CD メカニズムについ
ては、4ZG-1, S/M Code No.09-992-325-4N1 のマニュアルを参照してください。
SYSTEM
S/M Code No. 09-993-412-1R1
XR-H550MD
BASIC TAPE MECHANISM : 6ZM-1 AR3
BASIC CD MECHANISM : 4ZG-1 Z3RNSMDJM
BASIC MD MECHANISM : ZZG-6 D
CD–CASSEIVER
CX-SNH550MD
D
SPEAKER
SX–SWNH550

Advertisement

Table of Contents
loading

Related Manuals for Aiwa XR-H550MD

Summary of Contents for Aiwa XR-H550MD

  • Page 1 XR-H550MD SERVICE MANUAL BASIC TAPE MECHANISM : 6ZM-1 AR3 MD / CD STEREO SYSTEM BASIC CD MECHANISM : 4ZG-1 Z3RNSMDJM BASIC MD MECHANISM : ZZG-6 D MODEL CODE : 8ZNB6-9130(CX-SNH550MD S) 8ZNS6-9137(SX-SWNH550 SN) このサービスマニュアルはシンプル版（S/M Code No. 09-993-412-1T1）の改定版です。 差し替えて使用してください。 SYSTEM CD–CASSEIVER...

  • Page 2: Table Of Contents

    TABLE OF CONTENTS SPECIFICATIONS ..........................3 ACCESSORIES/PACKAGE LIST ......................3 安全に修理 (補修) をするために ......................4 光学ブロック交換時の注意 ........................5 DISASSEMBLY INSTRUCTIONS ...................... 6-13 CASSETTE MECHANISM DISASSEMBLY INSTRUCTIONS .............. 14 修理時の注意 ........................... 15, 16 ELECTRICAL MAIN PARTS LIST ....................17-22 TRANSISTOR ILLUSTRATION ......................23 IC BLOCK DIAGRAM ........................

  • Page 3: Specifications

    SPECIFICATIONS • 外観及び仕様は予告なく変更する場合があります｡ • ドルビーノイズリダクションはドルビーラボラトリーズ ライセンシングコーポレーションからの実施権に基づき 製造されています｡ ドルビー , DOLBY 及びダブル D 記号 はドルビーラボ ラトリーズライセンシングコーポレーションの商標です｡ • BBE および BBE シンボルマークは BBE･サウンド･イン コーポレイテッドの商標です｡ BBE･サウンド･インコーポレイテッドにより実施権を許 諾された商品です｡ ACCESSORIES/PACKAGE LIST REF. NO PART NO. KANRI DESCRIPTION 1 87-006-225-010 1D AM LOOP ANT NC2 2 87-043-115-010 1A ANT,FEEDER FM 3 8Z-NB5-702-010 2A RC UNIT,RC-ZAS09 4 8Z-NB6-908-010 2A IB,D(J)I...
  • Page 4 製品を安全に修理 （補修） するために 修理の前に 「製品を安全に修理 （補修） するために」 をよくお読みの上、 正しく修理を行ってください。 このサービスマニュアルでは、 お客様が製品を安全に正しくお使いいただき、 お客様や他の人々への危 害や財産への損害を未然に防止するために、 修理する場合必ず下記の項目をお守りください。 !警告 警告に示された次の内容を必ずお守りください。 もし守られないと、 火災や感電、 けがなどの重度の損害を負う原因となります。 1.!安全規格部品注意文 内部には高電圧の部分がありますので通電時の取り 製品の安全性を維持する為の重要部品で、 安全上特別 扱いに際しては注意してください。 な規格で作られています。 このマークの部品を交換す る時は必ず指定の部品を使用してください。 5.次の各項目は必ず修理前と同じ状態にすること。 1） ワイヤーの半田付け状態 （特にＡＣ1次側の空間距 2.指定部品を使用すること。 離） セットの部品は難燃性や耐電圧など安全上の特性を 2） ワイヤーの引き回しおよび束線状態等 持ったものとなっています。 従って交換部品は、 使用 3） ワイヤーの種類 されていたものと同じ特性の部品を使用してくださ...
  • Page 5 光学ブロック (KSS-213F) 交換時の注意 光学系ブロック内のレーザーダイオードは、 衣服や人 体に帯電した静電荷等で電位差を生じることにより、 静電破壊することがあります。 人体アース、 作業台の アースをとり、衣服が触れぬよう注意して下さい。 1）コネクターを接続後、右図に示すハンダ付け を取り除いて下さい。 光学ブロック (KMS-260A) 交換時の注意 光学系ブロック内のレーザーダイオードは、 衣服や人 体に帯電した静電荷等で電位差を生じることにより、 静電破壊することがあります。 人体アース、 作業台の アースをとり、衣服が触れぬよう注意して下さい。 1）コネクターを接続後、右図に示すハンダ付け を取り除いて下さい。 1 VEE ¡ TRK –...

  • Page 6: Disassembly Instructions

    DISASSEMBLY INSTRUCTIONS 1. MDブロックの取りはずし方 CABI, STEELをはずします。(SCREW: R Side×4 L Side×4 REAR×7 TOTAL 15) Aのネジ (UTT2+3-8)×13をはずし、リアパネルをはずします。 リアパネルは、TUNER C.B及びFUNのコネクタをはずしてからはずします。   Bのネジ (QT2+3-10)×2をはずします。フックを開いてHLDR, MDをはずします。 HOOK HOOK...
  • Page 7 Cのネジ (BVT2+3-10)×4をはずします。ZZG-2をはずします。 HLDR, MD ZZG-2 2. MDブロックの分解・サービスポジション ZZG-2を取り出します。 PLATE, SHLD REARのDのネジ (UT2+2.6-6 GLD)×2をはずします。PLATE, SHLD REARをはずします。 PLATE, SHLD TOPのEのネジ (U+2+2.6-6)×4をはずします。PLATE, SHLD TOPをはずします。 PLATE, SHLD TOP PLATE, SHLD REAR...
  • Page 8 Fのネジ (UT2+2.6-6 GLD)×4をはずしてPLATE, SHLD BOTTOMをはずします。 PLATE, SHLD BOTTOM 以上でMDブロックのサービスポジションがとれます。下記延長FFCでインターフェース基板と接続します。...
  • Page 9 3. エレベーターの取りはずし WORM-WHL, JT (下図矢印のギヤ) を反時計方向に回転させ、エレベーターを最上位置まで移動させます。 注意: PANEL, SHLD BOTTOMがはずれていなければエレベーターは取りはずせません。 WORM-WHL, JT LOAD C.BのFF-CABLE, 9P 1.0をはずします。 FF-CABLE, 9P 1.0...
  • Page 10 エレベータを軽く持ち上げ、CHAS ASSY, SHLDのガイド穴からエレベーターの片側のシャフトを抜きます。 反対側のシャフトも取りはずし、エレベーターを下図のように傾けます。 傾けた隙間からMD PICK UPのショートランドをショートします。 SHAFT CHAS ASSY, SHLD PICK UP, FFC及びMECHA C.B, FFCをはずしエレベーターブロックを取りはずします。...
  • Page 11 4. エレベーターブロックの分解 Gのネジ (UT2+2.6-6 GLD) とHのネジ (VTT+2-4) をはずし、HLDR, MECHA SUBをはずします。 HLDR, MECHA SUB Iのネジ (S-SCREW, MD T)×4をはずし、ZZG-1をHLDR ASSY, MECHAからはずします。 ZZG-1 HLDR ASSY, MECHA...
  • Page 12 5. A (VTT+2-4) のネジ2本をはずす。 PLATE ASSY, SLIDE LとPLATE, SLIDE Rを矢印の方向にはずす。 B (VW+1.7-5 W/O MFZN2C) のネジ1本をはずす。 HEAD, OWH RF325-74Aをはずす。 組立時: PLATE ASSY, SLIDE Lの軸をCAM, LOADの矢印の位置に合わせる。 CAM, LOAD HEAD, OWH RF325-74A PLATE ASSY, SLIDE L PLATE, SLIDE R 6. 7ZG-3 A1を (a) の方向に動かす。 BOSSを...
  • Page 13 7. CAM, LOADを矢印の方向にはずす。 組立時: LEVER ASSY, CAMを矢印の方向に最大まで動かす。 LEVER, SW Hの軸にCAM, LOADの基準穴が最も近くなる状態にする。 CAM, LOADをGEAR, IDLER2の歯と噛みあうようにセットする。 LEVER ASSY, CAM CAM, LOAD基準穴 GEAR, IDLER2 LEVER, SW Hの軸 CAM, LOAD...

  • Page 14: Cassette Mechanism Disassembly Instructions

    CASSETTE MECHANISM DISASSEMBLY INSTRUCTIONS アジマス 調整 ・ 分解時は、▲ビス (VT3-5) 3本をはずし、カセットトレ イを半分程オープンさせ本体を上方に引き上げ再度ト レイをクローズさせた後、取りはずして下さい。 ・ アジマス調整は上面の穴より行ってください。 ・ モータースピード調整はアンプシャーシ底面の穴よりd 時計ドライバを使用して行ってください。 ・ CD基板をはずすとカセットデッキのトレイは動作のみ 行いません。トレイのオープン／クローズ動作は手動 で行ってください。...

  • Page 15: 修理時の注意

    修理時の注意 ● CDサービスポジション CABI, STEELをはずす。 Aのネジ (BVT2+3-10)×3をはずします。 セットを裏返しにしてCABI, BOTTOMをはずす。 CDブロックのFFC2本 (13P･6P) をCABI, BOTTOMのフックからはずします。 4ZG-1 CABI, FRのBのネジ (QT2+3-12)×2をゆるめます。(ビスは両側面にあります)
  • Page 16  矢印位置のフック (両側面にあります) をはずし、CABI, BOTTOMを斜め上方に引き上げてはずします。 HOOK セットを寝かせ、3ZG-2メカをはずします。 各延長JIGを用いて3ZG-2メカを延長します。 サービスポジション  ...

  • Page 17: Electrical Main Parts List

    ELECTRICAL MAIN PARTS LIST REF. NO PART NO. KANRI DESCRIPTION REF. NO PART NO. KANRI DESCRIPTION 87-A40-345-080 0E ZENER,MTZJ10C 87-A40-183-090 0E DIODE,RK36(F) 8Z-NB6-615-010 2M C-IC,LC876580A-**** 87-070-136-080 0E ZENER,MTZJ5.1B 87-A20-914-010 1B IC,SPS-442-1-F 87-A40-270-080 0E C-DIODE,MC2838 87-A20-783-040 1D C-IC,BA7762AFS 87-A40-269-080 0E C-DIODE,MC2836 87-A21-022-040 1D C-IC,BA3880FS 87-A21-021-040 1B C-IC,BU2099FV 87-A40-488-080 0E DIODE,1SS244...
  • Page 18 REF. NO PART NO. KANRI DESCRIPTION REF. NO PART NO. KANRI DESCRIPTION C136 87-010-196-080 0E CHIP CAPACITOR,0.1-25 C403 87-010-404-080 0E CAP, ELECT 4.7-50V C203 87-010-177-080 0E C-CAP,S 820P-50 SL C404 87-010-404-080 0E CAP, ELECT 4.7-50V C204 87-010-177-080 0E C-CAP,S 820P-50 SL C405 87-010-404-080 0E CAP, ELECT 4.7-50V C209...
  • Page 19 REF. NO PART NO. KANRI DESCRIPTION REF. NO PART NO. KANRI DESCRIPTION TH101 87-A91-042-080 0E C-THMS,100K 55001 LED408 87-A40-451-080 0E LED,SEL6510C-TP7 GRN TH102 87-A91-042-080 0E C-THMS,100K 55001 LED409 87-A40-451-080 0E LED,SEL6510C-TP7 GRN TH201 87-A91-042-080 0E C-THMS,100K 55001 LED411 87-A40-619-040 0E LED,SLR-56PT-T31-W GRN TH202 87-A91-042-080 0E C-THMS,100K 55001 LED412...
  • Page 20 REF. NO PART NO. KANRI DESCRIPTION REF. NO PART NO. KANRI DESCRIPTION LED444 87-A40-451-080 0E LED,SEL6510C-TP7 GRN C764 87-012-337-080 0E C-CAP,U 56P-50 CH LED445 87-A40-451-080 0E LED,SEL6510C-TP7 GRN C769 87-010-260-080 0E CAP, ELECT 47-25V LED446 87-A40-451-080 0E LED,SEL6510C-TP7 GRN C770 87-010-829-080 0E CAP, U 0.047-16 S347 87-A90-095-080 0E SW,TACT EVQ11G04M...
  • Page 21 REF. NO PART NO. KANRI DESCRIPTION REF. NO PART NO. KANRI DESCRIPTION C104 87-010-370-040 0E CAP,E 330-6.3 SME C218 87-012-172-080 0E CAPACITOR CHIP U 10P CH C105 87-010-380-080 0E CAP, ELECT 47-16V C219 87-016-296-080 1A C-CAP,TN 22-4SV(A) C106 87-010-101-080 0E CAP, ELECT 220-16 C220 87-010-662-080 0E C-CAP,E 22-6.3 C121...
  • Page 22 REF. NO PART NO. KANRI DESCRIPTION REF. NO PART NO. KANRI DESCRIPTION C522 87-010-661-080 0E C-CAP,E 10-16 S702 87-A90-947-080 1A C-SW,MICRO SPPB63 C523 87-010-662-080 0E C-CAP,E 22-6.3 X200 87-A70-105-080 1B C-VIB,XTAL 22.5792MHZ SMD-49 C524 87-010-662-080 0E C-CAP,E 22-6.3 X301 87-A70-100-080 1B C-VIB,CER 12.0MHZ PBRC-BR-A C525 87-012-274-080 0E CHIP CAP,U 1000P-50B C526...

  • Page 23: Transistor Illustration

    CHIP RESISTOR PART CODE Chip Resistor Part Coding Figure Resistor Code Value of resistor Chip resistor Dimensions (mm) Wattage Type Tolerance Symbol Resistor Code Form 1/16W 1005 0.35 1/16W 1608 0.45 1/10W 2125 1.25 0.45 1/8W 3216 0.55 TRANSISTOR ILLUSTRATION B C E B C E B C E...

  • Page 24: Ic Block Diagram

    IC BLOCK DIAGRAM IC, BA7762AFS IC, BA3880FS IC, MM1454XFBE VREF – QSurround BIAS – ROUT LOUT...
  • Page 25 IC, BA6417F IC, BU2099FV IC, BD7910FV IC, BA5970FP IC, PCM3003E IC, CXA2523AR ADIP AMP TE/SE AMP PEAK 3TADJ EQADJ FE AMP RF AGC VREF AGC I FOCNT XSTBY COMPO COMPP XLAT ADDC SCLK COMMAND I/F SWDT TEMP R TEMP AMP TEMP 1 MORFI MORFO...

  • Page 26: Block Diagram-1 (Main)

    BLOCK DIAGRAM-1 (MAIN) J602 SURR T BASS J202 CNO91...

  • Page 27: Block Diagram-2 (Md)

    BLOCK DIAGRAM-2 (MD) OSCI NNS1V4400ZJ-80 XRAS XCAS ADIN ADFM APCREF PCM3003 XSTBY AINL SDTO AINR AOUTL SDTI AOUTR FCS+ FCS– TRK+ TRK– LOADING MOTOR FC400 DRIVER CON400 M400 SP– M401 XSTBY SL– FC451 CN100 LDOUT M100 EJOUT S101 S100 SLOW 2 Q701 DOWN SPEED...

  • Page 28: Wiring-1 (Main)

    WIRING-1 (MAIN)

  • Page 29: Schematic Diagram-1 (Main 1/2)

    SCHEMATIC DIAGRAM-1 (MAIN 1/2)

  • Page 30: Schematic Diagram-2 (Pt)

    WIRING-2 (PT) SCHEMATIC DIAGRAM-2 (PT)

  • Page 31: Schematic Diagram-3 (Main 2/2)

    SCHEMATIC DIAGRAM-3 (MAIN 2/2) TUNER ADAPTER C.B CON801 CON802...

  • Page 32: Wiring-3 (Front)

    WIRING-3 (FRONT)

  • Page 33: Schematic Diagram-4 (Front)

    SCHEMATIC DIAGRAM-4 (FRONT)

  • Page 34: Wiring-4 (Interface)

    WIRING-4 (INTERFACE)

  • Page 35: Schematic Diagram-5 (Interface)

    SCHEMATIC DIAGRAM-5 (INTERFACE) Q404 CD DIGITAL ON/OFF INVERTER Q401-403 DIGITAL IN CONST.VOLT.REG...

  • Page 36: Wiring-5 (Md)

    WIRING-5 (MD) TO INTERFACE C.B TO INTERFACE C.B CON905 CON906...

  • Page 37: Schematic Diagram-6 (Md)

    SCHEMATIC DIAGRAM-6 (MD) FC400 TO LOAD C.B CN100...

  • Page 38: Wiring-6 (Tuner)

    WIRING-6 (TUNER) TUNER ADAPTER C.B CON802...

  • Page 39: Schematic Diagram-7 (Tuner)

    SCHEMATIC DIAGRAM-7 (TUNER) BAND FEINM IF AMP LOOP ANT L772 AM IF ADJ. TU+B FRONT R798 68k TRACKING ADJ. VIB.CER CSA3.6MGF228 R797 L771 DC BALANCE / MONO DISTORTION ADJ. SIGNAL : FM : AM TUNER C.B...

  • Page 40: Wiring-7 (Mecha)

    WIRING-7 (MECHA)
  • Page 41 FL (BJ698GNK) GRID ASSIGNMENT/ANODE CONNECTION...
  • Page 42 TEST MODE < MD > 1. MDテストモードの起動方法 7. ローディングメカ／OWHの動作確認 MDファンクションキーを押しながら、ACプラグをコンセントに差し込みます。 下記の方法でローディングメカ及びOWHの動作確認を行います。 方法 1: マガジン 1 ∼ 3 の任意のスロットに MO DISC を挿入し、そのスロットの MD ダイレクトプレイキーを押しま 注意: 1) テストモード起動中は、メカ的な異常を無視して動作を行います。動作に異常を感じた場合は、直ちに電源を すローディング後、ディスプレイの EON、AG が消灯し、OWH が上がっていることを確認します。 抜いて下さい。 方法 2:「ALL SVoFF」から 1CD → 1MD キーを押すとローディングを行います。DISC がない状態でもローディング 2) テストモード動作中は、通常再生録音は出来ません。 出来ます。DISC をローディングする場合は、エレベーターの止まっている位置のスロットにディスクを挿入...
  • Page 43 9. サーボ動作の確認 9-1. フォーカスサーチ／スピンドルキックの確認1 (Sカーブの確認) 1) 「ALL SVoFF」からリモートコントローラーの REPEAT キーを押すとフォーカスサーチ動作とスピンドルキック を同時に行います。その時、ディスプレイは「FOCUS CHK」と表示します。ディスクの有無に関わらずこの動 作を繰り返しますので、DISC を挿入した状態では S カーブの確認が出来ます。 2) 確認後、STOP キーを押し「ALL SVoFF」にします。 9-2. フォーカスサーチ／スピンドルキックの確認2 1) DISC を入れない状態で「ALL SVoFF」から PLAY キーを押すと、サーチとスピンドルキックを同時に行います。 その時、ディスプレイは「FOCUS SCH」と表示します。 2) 確認後、STOP キーを押し「ALL SVoFF」にします。 9-3. フォーカスサーボの確認 1) DISC を入れます。 2) MODE (MD) キーを押し、挿入した DISC によってサーボのモードを下記の様に合わせます。 ･...
  • Page 44 電気調整 (ADJUSTMENT) MDブロックのすべての調整と確認は、テストモードの状態で行います。 1. 温度補償調整 ※ 原則として、温度補償調整は行わないで下さい。万が一調整値が大幅にずれている場合は、セット付近の温度が正確 に測定できる環境で下記の要領で調整を行って下さい。 ･ テストポイント: ディスプレイ表示にて確認 ･ 使用治具: 温度計 ･ 調整方法 MDテストモード起動後、STOPキーを押し、ディスプレイ表示を「ALL SVoFF」にします。 DISPLAYキーを押し、ディスプレイ表示を「TEMP=$**」に切り替えます。 PAUSEキーを押し、ディスプレイ表示を「T＋**C:＋00」に切り替えます。 MDメカニズムの近くに温度計を置き、室温を測定します。 温度計の数値を見て、その温度とディスプレイ表示の**が同じになる様にB.SKIPキーとF.SKIPキーで調整し、 ENTERキーを押して記憶させます。 調整終了後、STOPキーを押し、ディスプレイ表示を「ALL SVoFF」にします。 2. レーザーパワー調整 ･ テストポイント: ピックアップレーザー出力 ･ 治具: レーザーパワーメーター (10mWまで測定可能なもの) 2-1. 再生レーザーパワー調整 ･ 調整方法 1) 「ALL SVoFF」から EDIT キーを押し、ディスプレイ表示を「LA READ」に切り替えます。 2) PAUSE キーを...
  • Page 45 3-2. MOディスクのIVR、EFB、フォーカス／トラッキング／スレッドゲイン確認 ･ 確認方法 1) B.SKIP キーと F.SKIP キーを使ってピックアップを DISC の中間位置まで移動させます。 2) PLAY キーを押して、 「FOCUS ON!」と表示させます。 3) ENTER キーを押して、 「ALL SV ON」の状態にします。 4) STOP キーを押し、DISPLAY キーを 2 回押します。その時のディスプレイ表示の「I$**:E$⁄⁄」の表示が以下の 様な値になることを確認します。 (16進数) I$「**」 ......... 03 ∼ 09 E$「⁄⁄」 ........09 ∼ 15 5) さらに、もう...
  • Page 46 4. エラーレート確認 (PIT DISC) ･ テストポイント: ディスプレイ表示にて確認 ･ テストディスク: TGYS-1同等品 ･ 確認方法 TGYS-1をローディングさせます。 B.SKIPキーとF.SKIPキーを使って、ピックアップをDISCの中間位置まで移動させます。 MODE (MD) キーを押して、「SEL PIT」と表示させます。 PLAYキーを押して、「FOCUS ON!」と表示させます。 ENTERキーを押して、「ALL SV ON」と表示させます。また、DISPLAYキーを1回押してアドレス表示が安定して送 られていることを確認します。 もう1回DISPLAYキーを押すと、再生エラーレートの表示になります。その時の「****: ***」(下線部) の数字が 「0030」以下であることを確認します。 確認終了後、STOPキーを押しディスプレイ表示を「ALL SVoFF」にします。 5. 録再エラーレート確認 (MO DISC) ･ テストポイント: ディスプレイ表示にて確認 ･ テストディスク: MDW-60 ･...

  • Page 47: Test Mode

    TEST MODE < CD >...

  • Page 48: Electrical Adjustment/Practical Service Figure

    ELECTRICAL ADJUSTMENT ＜テープレコーダー部＞ SFR1 DECK C.B R.P.E HEAD MAIN C.B SFR352 SFR351 IC303 TP9 (RCH) IC601 TP8 (LCH) (GND)
  • Page 49 PRACTICAL SERVICE FIGURE ＜テープレコーダー部＞ 1. テープスピード調整 条件: ･ テストテープ: TTA-100 テープスピード: 3000Hz±5Hz ･ テストポイント: TP8、9 ワウフラッター: 0.18%以下 (RMS) ･ 調整箇所: SFR1 録再歪率: 2%以下 (NORM、CrO2) 方法: テストテープをDECK2で再生し、周波数カ 再生ノイズ: 20mV以下 ウンターが3000Hz±5Hzになる様に、SFR1 (DOLBY OFF NORM) を調整する。REVはFWD時の±45Hzである 録再ノイズ: 35mV以下 事を確認する。 (DOLBY ON CrO2) 消去率: 60dB以上...
  • Page 50 ＜チューナー部＞ TUNER C.B FFE801 L772 L771 IC771 L981 R785 CN701 11 10...
  • Page 51 PRACTICAL SERVICE FIGURE ＜チューナー部＞ 1. DCバランス／モノ歪率調整 条件: ･ テストポイント: TP3、TP4 ＜FM部＞ ･ 調整箇所: L771 IHF感度: 8dB以下 ･ 入力レベル: 54dB (THD 3%)         (76.0/83.0/108.0MHz) 方法: FM 83.0MHzにセットし、TP3、TP4間の電圧 歪率 (83.0MHz): 1.2%以下 (入力54dB) が、0V±0.04Vになる様にL771を調整する。 中間周波数: 10.7MHz 調整後、歪率が1.3％以下である事を確認す オートストップレベル: 25dB±10dB (83.0MHz) る。 ステレオセパレーション 25dB以上 (83.0MHz) (入力54dB): 2.

  • Page 52: Ic Description

    IC DESCRIPTION IC, LC876580W 端子番号 端子名称 機 能 説 明 I-DISH CD DISH No 検出入力。 I-MD1 MD DOOR SW入力。 I-MD2 ─ 未使用。 _______________ I-STEREO/I-DRF TUNER、STEREO検出兼 CD ASP LA9240M 54pin DRFに接続。 FRONT SHIFT RESISTOR BU20993DATA及びMAIN SHIFT RESISTOR 4094 O-DATA 2DATA及びTUNER PLL IC LC721314DIに接続。 FRONT SHIFT RESISTOR BU2099 4CLK及びMAIN SHIFT RESISTOR 4094 O-CLK 3CLK及びTUNER PLL IC LC721315CLに接続。...
  • Page 53 端子番号 端子名称 機 能 説 明 FM1/P22 RDS/P22 AM9K/P21 FL管アノード出力兼INT.DIODE MATRIX入力。 _______________ Q-SURR/P20 ________ BBE/P19 _________ REB/P18 _________ REA/P17 _________ CST/P16 FL管アノード出力兼DECK MECHA状態検出入力。 AUTO/P15 CAM/P14 69∼71 P13-P11 FL管アノード出力。 VDD4 ─ マイコン電源 (μ-com 5V)。 73∼82 P10∼P1 FL管アノード出力。 O-KSCAN KEY SCAN検出出力。 O-LEDSTB FRONT LED DRIVER BU20995に接続。 O-DISH FWD CD FLAMEとDISH FWD制御出力。...
  • Page 54 IC, CXD2652AR 端子番号 端子名称 機能説明         MNT0 モニタ出力端子。 モニタ出力端子。 MNT1 MNT2 モニタ出力端子。 モニタ出力端子。 MNT3 SWDT マイコンシリアルインタフェースのデータ入力。 SCLK マイコンシリアルインタフェースのシフトクロック入力。 XLAT マイコンシリアルインタフェースのラッチ入力。立ち下がりでラッチ。 SRDT マイコンシリアルインタフェースのデータ出力。 マイコンシリアルインタフェースのアドレスに応じて内部ステータスを出力する SENS 端子。 XRST リセット入力端子。"L" の時、リセット。 SQSY Disc サブコード Q シンク／ ADIP シンク出力。 デジタルインのソースが CD または MD の時 , UbitCD または MD フォーマットの DQSY サブコード...
  • Page 55 端子番号 端子名称 機能説明         外付け DRAM 用アドレス出力。 （未使用） デジタル GND。 — 外付け DRAM の出力イネーブル。 外付け DRAM の CAS 出力。 XCAS 外付け DRAM 用アドレス出力。 外付け DRAM 用 RAS 出力。 XRAS 外付け DRAM 用ライトイネーブル。 外付け DRAM 用データバス。 外付け DRAM 用データバス。 外付け DRAM 用データバス。 外付け...
  • Page 56 端子番号 端子名称 機能説明         CXA2523 の電流源設定用出力端子。 F0CNT XLRF CXA2523 コントロール用ラッチ出力。立ち上がりでラッチ。 CXA2523 コントロール用シフトクロック出力。 CKRF DTRF CXA2523 コントロール用データ出力。 レーザ APC 用リファレンス PWM 出力。 APCREF LDDR レーザデジタル APC 用 PWM 出力。 （未使用） トラッキングサーボドライブ PWM 出力。 （-） TRDR TFDR トラッキングサーボドライブ PWM 出力。 （+） デジタル電源。 —...
  • Page 57 IC, CXP81952 端子番号 端子名称 機 能 説 明 MCAS ― MRAS ― 未使用。 ― AMUTE AUDIO MUTE信号出力。 EEPROMインターフェイス用シリアルクロック出力。 EEPROMインターフェイス用シリアルデータ出力。 EEPROMインターフェイス用シリアルデータ入力。 EEPROMチップセレクト信号出力。 ― ― 未使用。 RFLCT DISC反射率検出スイッチ入力。 ― ― 未使用。 ピックアップ内周検出スイッチ入力。 LDSW ローディングメカ、EJECT位置検出スイッチ入力。 PBSW ローディングメカ、PB位置検出スイッチ入力。 RECSW ローディングメカ、REC位置検出スイッチ入力。 ― ― ― ― 未使用。 ACOFF ― SREQ シスコン・インターフェイス用シスコン送信リクエスト信号入力。...
  • Page 58 端子番号 端子名称 機 能 説 明 ARDY シスコン・インターフェイス用READY信号入力。 シスコン・インターフェイス用シリアルデータ入力。 SOUT シスコン・インターフェイス用シリアルデータ出力。 ACLK シスコン・インターフェイス用シリアルクロック出力。 XLAT CXD2652インターフェイス用ラッチ信号出力。 XRST CXD2652リセット信号出力。 XSTBY CXA2523スタンバイ信号出力。 ― ― 未使用。 AVSS ― VSSに接続。 AVREF ― VDDに接続。 AVDD ― ― ― ― ― ― ― ― ― 未使用 (PLL UP)。 TEMP ― MAGIC ―...
  • Page 59 端子番号 端子名称 機 能 説 明 ― ― 未使用。 ― VSSに接続。 ― オープン (未使用)。 ― VSSに接続。 ― VDDに接続。 ― ― ― 未使用。 DRVMUTE BA5970FPのMUTE信号出力。 ― ― ― ― 未使用。 ― ― ― ― RECP レーザーパワー切換信号出力。 記録データ出力許可信号出力。 高周波変調回路ON/OFF信号出力。 OPMUTE レーザーMUTE信号出力。 ARST AK4512リセット信号出力。 DENF ディエンファシスON/OFF信号出力。...

  • Page 60: Mechanical Parts List 1/1

    8 8Z-NB6-033-010 1E KNOB,RTRY VOL 43 8Z-NB6-221-010 0E GUIDE,OPE 9 8Z-NB6-007-010 1B RING,VOL 44 8Z-NB6-202-010 1C HLDR,PT 10 82-NE6-067-010 0E BADGE,AIWA 30N 45 87-085-184-010 0E BUSHING, AC CORD (D) 11 8Z-NB6-003-010 1B WINDOW,DISPLAY 46 87-050-098-010 1B AC CODE ASSY,D 12 8Z-NB6-037-010 1E REFLECTOR,ECO...

  • Page 61: Mechanical Exploded View 1/1

    MECHANICAL EXPLODED VIEW 1/1 PLATE,SHLD TU P.C.B P.C.B PT101 ZZG-6 P.C.B WH 1 P.C.B P.C.B CHAS, MAIN P.C.B HT- SINK P.C.B 6ZM-1 4ZP-1 HLDR, MECHA MOTOR CUSH, 12.5-15.5-2 CABI, BOTTOM...

  • Page 62: Md Mechanism Exploded View 1/4

    MD MECHANISM EXPLODED VIEW 1/4 MD MECHANISM EXPLODED VIEW 2/4 CUSH-R, MECHA RE ZZG-1 A ZZG-2 A PLATE, SHLD TOP CUSH-R, MECHA FR CUSH-R, MECHA RE CUSH-R, MECHA FR PLATE, PROTECT PIC P.C.B MOT, FF-050SK SA P.C.B PLATE, SHLD REAR CHAS ASSY, SHLD P.C.B PLATE, SHLD BOTTOM...

  • Page 63: Md Mechanism Exploded View 3/4

    MD MECHANISM EXPLODED VIEW 3/4 MD MECHANISM PARTS LIST 3/4 REF. NO PART NO. KANRI DESCRIPTION REF. NO PART NO. KANRI DESCRIPTION 1 87-ZG8-257-210 1A LEVER ASSY,REC 21 87-ZG8-239-010 0E CAM,LOAD 2 8Z-ZG1-220-010 0E LEVER,SW EJECT 22 87-A90-605-010 2A HEAD,OWH RF325-74A 3 8Z-ZG1-201-010 2A CHAS ASSY,MAIN 23 8Z-ZG1-243-010 0E GEAR,IDLER 4 8Z-ZG1-248-010 0E PLATE,CTRG...

  • Page 64: Md Mechanism Exploded View 4/4

    MD MECHANISM EXPLODED VIEW 4/4 MD MECHANISM PARTS LIST 4/4 REF. NO PART NO. KANRI DESCRIPTION REF. NO PART NO. KANRI DESCRIPTION PLATE,YOKE 1 87-ZG3-202-010 1F CHAS ASSY,OUT-SERT 16 87-A90-616-010 1F MOT,FF-N30VA 2 87-ZG3-214-010 0E SPR-T,SPINDLE-A A 87-261-547-310 0E V+2-3 BLK (1) 3 83-ZG5-308-010 0E BRG,1.5-2 B 87-263-523-310 0E SCREW, V+1.7-2 4 83-ZG5-305-010 0E SPR-P,DISC...

  • Page 65: Tape Mechanism Exploded View 1/1

    TAPE MECHANISM EXPLODED VIEW 1/1 DECK C.B SOL2 CUSH-G DIA 3.7-9-3.2 SHAFT,REEL RELAY C.B PLATE, SHLD HLDR WIRE 3 SH,1.75-3.6 -0.5 SLT SH,1.63-3.2 -0.5 SLT...

  • Page 66: Tape Mechanism Parts List 1/1

    TAPE MECHANISM PARTS LIST 1/1 REF. NO PART NO. KANRI DESCRIPTION REF. NO PART NO. KANRI DESCRIPTION 1 86-ZM1-218-010 1C CHAS ASSY,R 41 82-ZM1-216-310 0E GEAR,REEL 2 82-ZM1-258-110 0E SPR-T,PINCH L 42 82-ZM1-236-010 0E CAPSTAN,2-41.5 3 86-ZM4-202-019 1A LVR ASSY,PINCH L3 43 82-ZM1-225-210 0E GEAR,FR 4 82-ZM1-333-010 0E PLATE,LINK2 44 82-ZM1-226-010 0E GEAR,REW...

  • Page 67: Spring Application Position

    SPRING APPLICATION POSITION 82-ZM1-218-010 SPR-E,HB 86-ZM1-221-010 86-ZM1-221-010 SPR-C,BT2 L SPR-C,BT2 L 82-ZM3-323-010 SPR-T,LINK 82-ZM1-259-110 SPR-T,PINCH R 82-ZM1-258-110 SPR-T,PINCH L 82-ZM1-269-010 82-ZM1-214-010 82-ZM1-213-010 SPR-T,BRG SPR-T,DIR SPR-T,HEAD 82-ZM1-322-010 SPR-T,FR 60 86-ZM4-201-010 SPR-E.TRIG 3 82-ZM1-255-310 SPR-E,LER DIR...

  • Page 68: Speaker Disassembly Instructions

    SPEAKER DISASSEMBLY INSTRUCTIONS Type.1 Type.4 TOOLS 矢印の位置にマイナスドライバーを差し込んで、 パネルを外 します。各々のスピーカーユニットのビスを取り、スピー 1 プラスチックヘッドハンマー カーユニットを外してください。 2 -ドライバー 3 カットチゼル (たがね) Type.2 PANEL, FRのはずし方 グリルフレームを外し、 4個のゴムキャプをマイナスドライ PANEL, FRとPANEL, SPKRの間に-ドライバーを バーで端の方から持ち上げて外すと中にビスが有りますの 差し込みプラスチックヘッドハンマーで、Fig-1の で、 ビスを取り外します。 矢印の位置にマイナスドライバー 様に-ドライバーをたたいて、すき間をつくる。 を差し込んで、 パネルを外します。 各々のスピーカーユニッ トのビスを取り、スピーカーユニットを外してください。 すき間にカットチゼルを差し込みプラスチック ヘッドハンマーで、Fig-2の様にカットチゼルをた たいて、PANEL, FRをはずしていく。 スピーカー本体を横向きに置いて、Fig-3の様にプ ラスチックヘッドハンマーでカットチゼルをたた...

  • Page 69: Speaker Parts List 1/1

    SPEAKER PARTS LIST 1/1 REF. NO PART NO. KANRI DESCRIPTION 1 8Z-NS6-002-010 2A PANEL,DUCT WNS888 2 8Z-NS6-003-010 1D PANEL,TOP WNS888 3 8Z-NS6-004-010 2M PANEL,BA 4 8Z-NS6-012-010 2M PANEL,FR N 5 8Z-NS6-005-010 1B HLDR,SP 6 8Z-NS6-006-010 1H PROTECTOR, TW WNS888 7 8Z-NS6-007-010 2A PROTECTOR, W WNS888 8 8Z-NS6-013-010 2M GRILLE,FRAME ASSY 9 8Z-NS6-604-010 2B SPKR, M 120 WNS888 10 8Z-NS7-602-010 2B SPKR, W 160 WNS777...
  • Page 70 2–11, IKENOHATA 1–CHOME, TAITO-KU, TOKYO 110-8710, JAPAN TEL:03 (3827) 3111 Printed in Singapore 737004...
