Paso 3
Conecte el cable de alimentación y Ethernet a la cámara.
Conecte el cable de 12V DC y el conector del cable Ethernet RJ45 a la cámara.
Conector RJ45 par Ethernet
Conecte el cable Ethernet RJ45 a la tarjeta de PoE encubierta y el conector RJ45 a la
cámara. El cable Ethernet se utiliza para proporcionar una conexión Ethernet y para
alimentar la cámara mediante PoE. Si la cámara no es un tipo PoE, conecte el conector
de 12V DC para la cámara.
26

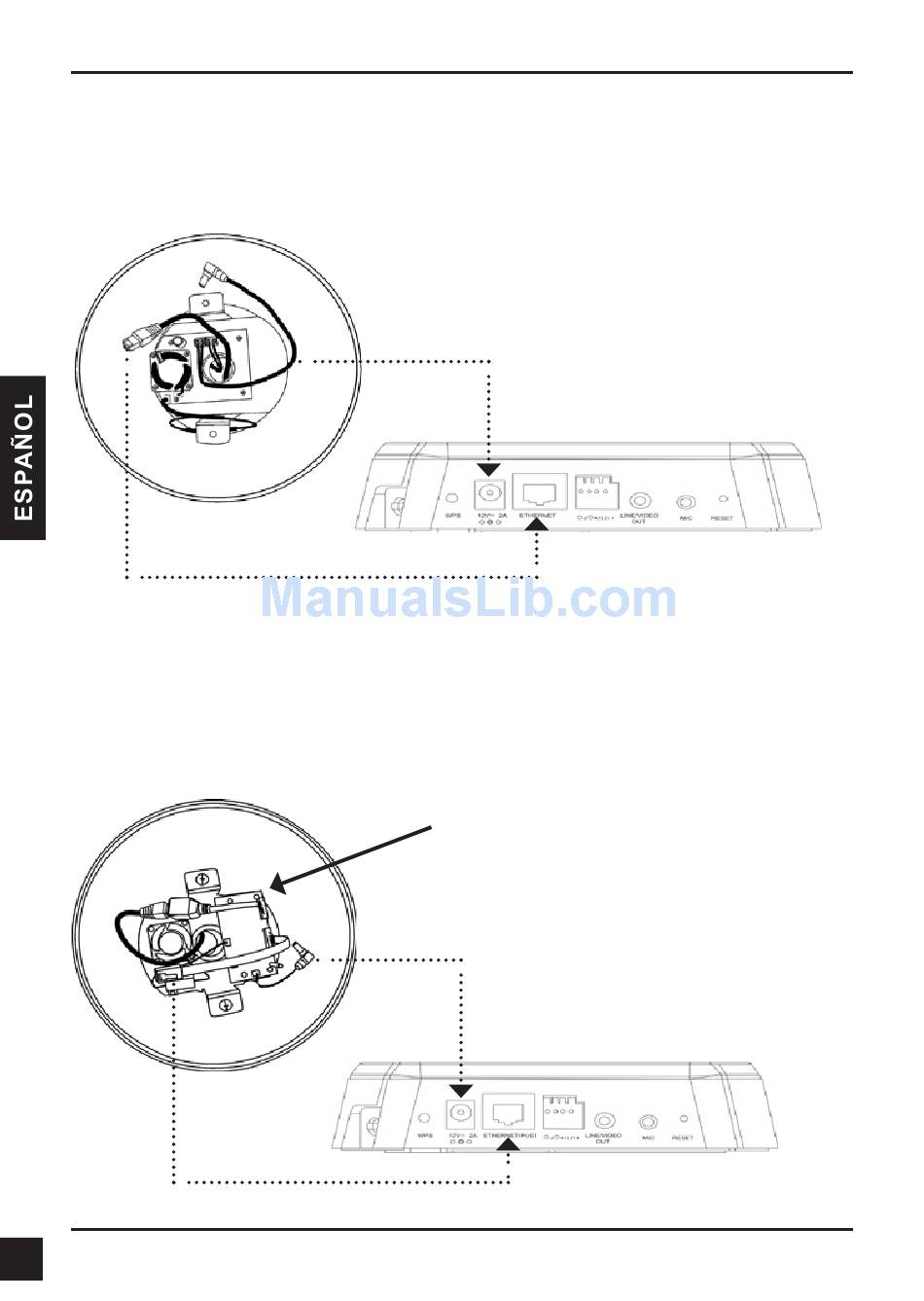

Para DCS-71
Salida de Poder 12V DC a la Cámara
Para DCS-71P
Salida de poder 12V DC a la Cámara(solo se utiliza
si la función PoE no está soportada por la cámara)
RJ45 para PoE a la Cámara
Panel posterior de la cámara
RJ45 para PoE (Conecta a un cable
Ethernet externo)
Panel posterior de la cámara
